Снегоходы Arctic Cat. Руководство - часть 4

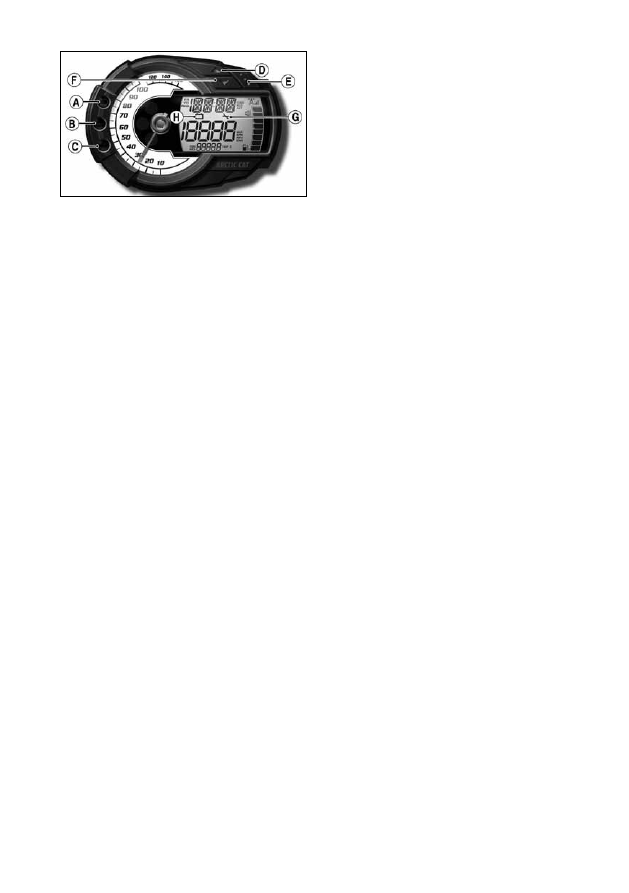

А. Дальний свет фар

В. Давление масла/Низкий уровень мас
ла

С. Температура охлаждающей жидкости

D. Кнопка значений «вверх»

Е. Кнопка выбора

F. Кнопка значений «вниз»

G. Сервис

H. Cистема зарядки (4-х тактные модели
1100 см3)

ОБ/МИН или МИЛЬ/ЧАС

(км/час)

Нажатием кнопки увеличения Вы выводите
на экран надпись ОБ/МИН или МИЛЬ/ЧАС.
Нажав ту же кнопку еще раз, Вы сбросите
эту функцию.

Удерживая кнопку значения «вверх» (при
отображаемой скорости на экране) более
двух секунд, Вы вызовете переход единиц
измерения из миль/час в км/час.

При  отображаемой  величине  ОБ/МИН  на-
жатием  и  удержанием  кнопки  значения
«вверх»  Вы  сможете  узнать  максималь-
ное значение ОБ/МИН. При нажатии кноп-
ки  значения  «вниз»  максимальное  значе-
ние ОБ/МИН сбросится.

Одометр/Счетчик

пути(1)/Счетчик (2)/Счет-

чик времени

При  нажатии  кнопки  значения  «вниз»  на
экране  отобразятся  показания  одометра,
счетчика  пути  (1),  счетчика  пути  (2),  счет-
чика времени. Для сброса показаний счет-
чика  пути  нажмите  и  удерживайте  кноп-
ку  значения  «вниз»,  пока  экран  не  станет
чистым.  Показания  счетчика  времени  не
сбрасываются.

Часы/ Альтиметр

ПРИМЕЧАНИЕ: альтиметр имеют только
модели 800/1000/1100 см3.

При нажатии кнопки выбора на экране по-
явятся показания часов, альтиметра и мак-
симальное значение альтиметра.

Выберите часы на экране, нажмите и удер-
живайте кнопку выбора в течение двух се-
кунд, после этого Вы сможете выбрать 12-
или 24-часовой режим времени. Для 12-ча-
сового  режима  нажмите  кнопку  значения
«вверх»,  для  24-часового  –  кнопку  значе-
ния  «вниз».  При  отображении  желаемого
режима нажмите кнопку выбора.

В этот момент показания часов начнут ми-
гать. Нажмите кнопку значений «вверх»
для увеличения часов или кнопку значений
«вниз» для уменьшения часов. Нажмите и
удерживайте кнопку для ускоренного набо-
ра часов. При появлении желаемой цифры
нажмите кнопку выбора.

В этот момент показания минут начнут ми-
гать. Нажмите кнопку значений «вверх»
для увеличения минут или кнопку значений
«вниз» для уменьшения минут. Нажмите и
удерживайте кнопку для ускоренного набо-
ра минут. При появлении желаемой цифры
нажмите кнопку выбора.

ПРИМЕЧАНИЕ: Если при установке вре-
мени  в  течение  5  секунд  Вы  не  нажали
ни  одну  из  кнопок  (значение  «вверх»,
«вниз»  или  выбора),  то  сохраняются
предыдущие установки.

Показания альтиметра основаны на баро-
метрическом давлении, поэтому может по-
требоваться калибровка при изменении по-
годных условий.

Для  калибровки  альтиметра  нажмите  и
удерживайте кнопку выбора в течение как
минимум двух секунд, после этого на экра-
не на одну секунду появится надпись CAL и
значение высоты на экране начнет мигать.
Нажмите кнопку значений «вверх» для уве-
личения  значения  высоты  и  кнопку  значе-
ний «вниз»  для уменьшения. Нажатием и
удержанием кнопки Вы вызовете ускорен-
ный набор цифр на экране.

ПРИМЕЧАНИЕ:  Если  в  показаниях  ско-
рости Вы выбрали единицы МИЛЬ/ЧАС,
то  значение  высоты  будет  показано  в
футах.  Если  Вы  выбрали  единицы  км/
час, то высота будет указана в метрах.

Для сброса максимального показания аль-
тиметра нажмите и удерживайте кнопку
выбора в течение как минимум двух се-
кунд.

Отметка «Сервис»

На  моделях  с  электрическим  стартом  эта
отметка  должна  загораться  всякий  раз,
когда ключ повернут в положение RUN или
START, изображение должно пропасть по-
сле  старта  двигателя.  Если  отметка  Сер-
вис  остается  подсвеченной  после  запуска
двигателя,  это  является  сообщением  об
ошибке,  и  Вам  необходимо  показать  сне-
гоход официальному дилеру Arctic Cat  для
проведения  сервиса.  Если  снегоход  не  на
гарантии,  то  такой  сервис  проводится  на

усмотрение и за счет владельца.

Указатель температуры

охлаждающей жидкости

Если температура охлаждающей жидкости
находится  на  уровне  или  превышает  мак-
симальную рабочую температуру, на экра-
не будет мигать предупреждающий указа-
тель температуры охлаждающей жидкости.
Если температура охлаждающей жидкости
находится  на  уровне  или  превышает  мак-
симальную рабочую температуру, на экра-
не будет постоянно гореть  указатель тем-
пературы охлаждающей жидкости.

Модели Crossfire/F-series/M-series/T500

Мигание

(указатель

температуры охлаж-

дающей жидкости)

Т е м п е р а т у -

ра охлаждаю-

щей жидкости

выше 80°С

Постоянное горение

(указатель темпера-

туры

охлаждающей

жидкости)

Т е м п е р а т у -

ра охлаждаю-

щей жидкости

выше 93°С

Z1/TZ1

Мигание (указатель
температуры охлаж-
дающей жидкости )

Т е м п е р а т у р а
о х л а ж д а ю щ е й
выше 110°С

Постоянное  горение
(указатель  темпера-
туры  охлаждающей
жидкости)

Т е м п е р а т у р а
о х л а ж д а ю щ е й
жидкости выше
115°

ПРИМЕЧАНИЕ:  на  моделях  Z1/TZ1  при
постоянно  горящем  указателе  темпе-
ратуры  охлаждающей  жидкости  двига-
тель выключится или скорость снегохо-

да снизится до 1,5 км/ч или ниже.

ПРЕДОСТЕРЕЖЕНИЕ

В  такой  момент  необходимо  принять
обязательные  меры  предосторожно-
сти:  съехать  со  снега,  заглушить  двига-
тель  и  дать  ему  остыть,  проверить  уро-
вень охлаждающей жидкости. Если Вам
не  удается  установить  и  устранить  при-
чину  нагрева,  отвезите  снегоход  к  офи-
циальному  дилеру  Arctic  Cat  для  прове-
дения  сервиса.  Если  снегоход  не  на  га-
рантии,  то  сервис  проводится  по  жела-
нию и за счет владельца.

Предупреждающий инди-

катор системы зарядки

(4-х тактные модели 1100

см3)

Предупреждающий индикатор системы за-
рядки предназначен для оповещения поль-
зователя о неисправности системы заряд-
ки  батареи.  Этот  индикатор  должен  заго-
раться  всякий  раз,  когда  ключ  повернут
в  положение  RUN  или  START,  индикатор
должен  гаснуть  после  старта  двигателя.
Если индикатор горит после запуска двига-
теля, это значит, что батарея не заряжена и
снегоход использует только резервное пи-
тание батареи.

Если  индикатор  горит,  Вам  необходимо
как можно скорее показать снегоход офи-
циальному дилеру Arctic Cat  для проведе-
ния сервиса. Если снегоход не на гарантии,
то такой сервис проводится на усмотрение
и за счет владельца. Двигатель НЕ БУДЕТ
РАБОТАТЬ при разряженной батареи.

Предупреждающий ин-

дикатор низкого уров-

ня масла 2-х тактных мо-

делей

Предупреждающий индикатор низкого
уровня масла создан для предупреждения

пользователя,  если  масло  в  резервуаре
масла опустилось ниже установленной от-
метки; тем не менее, мы настоятельно ре-
комендуем  визуально  проверять  уровень
масла перед каждой эксплуатацией снего-
хода.  Если  предупреждающий  индикатор
низкого  уровня  масла  горит  во  время  ра-
боты снегохода, то при следующей заправ-
ке необходимо наполнить масляный резер-
вуар.  «Сигнальный  уровень»  масла  пред-
упреждающего  индикатора  приблизитель-
но равен 1 баку бензина при условии нор-
мальной эксплуатации.

Предупреждающий ин-

дикатор давления масла

(4-х тактные модели

1100 см3)

Предупреждающий индикатор давления
масла указывает давление масла, а не
его уровень; тем не менее, низкий уровень
масла оказывает влияние на его давление.

Этот индикатор должен загораться всякий
раз, когда ключ повернут в положение RUN
или START, индикатор должен гаснуть по-
сле старта двигателя. Если индикатор го-
рит после запуска двигателя, это значит,
что давление масла упало, и двигатель ав-
томатически прекратит работу.

Если давление масла упало, проверьте
уровень масла следующим образом:

1.  ВНИМАНИЕ!  4-х  тактный  двигатель
1100см3  имеет  систему  сухой  картер
двигателя,  уровень  масла  необходи-
мо замерять только на прогретом, за-
ведённом двигателе.

Вытащите  щуп  для  измерения  уровня
масла  и  тщательно  протрите  его.  Опу-
стите  щуп  в  масляный  бак,  вытащите  и
проверьте уровень масла. Если уровень
масла  на  или  ниже  отметки  ADD  (доба-
вить),  добавьте  требуемое  количество
масла до отметки NORMAL (нормальный

циальному дилеру Arctic Cat для проведе-
ния сервиса. Если снегоход не на гарантии,
то такой сервис проводится на усмотрение
и за счет владельца.

Модели Crossfire/F-

series/M-series

На экране могут появляться дополнитель-
ные коды, описанные ниже.

Код

Неисправность

Неисправность в инжекторе(ах).

Разомкнутая цепь или короткое за-
мыкание в датчике давления воз-
духа.

Разомкнутая цепь или короткое
замыкание в датчике температуры
воздуха в впускном коллекторе.

Разомкнутая цепь или короткое
замыкание в датчике температуры
охлаждающей жидкости.

Разомкнутая цепь или короткое
замыкание в датчике положения
дроссельной заслонки.

Неисправность катушки зажига-
ния.

16* Неправильная

настройка/неис-

правность кабеля APV.

17* Неисправность в датчике темпера-

туры выпускного коллектора.

18* Неисправность сервомотора.

21* Неисправность датчика предот-

вращения детонации.

23* Активация защитного режима в

системе предотвращения детона-
ции.

* На определённых моделях.

Модели Bearcat Z1 XT/

Z1/TZ1

Эти коды диагностики появляются на экра-
не, расположенном на спидометре/тахоме-

уровень). НЕ ПЕРЕПОЛНЯЙТЕ резерву-
ар маслом.

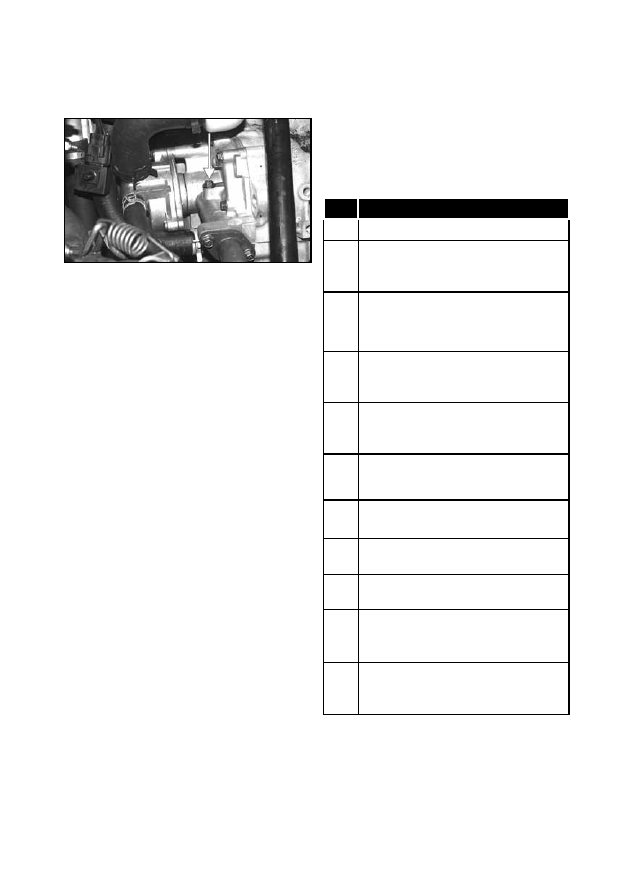

2. Откройте воздушный болт, располо-

женный на масляном насосе (под расши-
рительным бачком), для того, чтобы вы-
пустить воздух из масляного шланга.

ПРИМЕЧАНИЕ:  когда  вы  перестанете
слышать  шум  воздуха,  выходящего  из
выпускного  дросселя  масляного  насо-
са, затяните болт с услилием 1-1,05 кг/м.

3. Запустите двигатель. В течение пяти
секунд предупреждающий индикатор
должен погаснуть.

4. Если индикатор не погас, немедленно
выключите двигатель и повторите шаг 2;
затем повторите шаг 3.

Если  индикатор  не  потух  или  если  двига-
тель  не  заводится,  Вам  необходимо  как
можно  скорее  показать  снегоход  офици-
альному дилеру Arctic Cat  для проведения
сервиса. Если снегоход не на гарантии, то
такой  сервис  проводится  на  усмотрение  и
за счет владельца.

КОДЫ ДИАГНОСТИКИ

(Стандартные/премиум

приборы)

Коды диагностики активируются ECU и мо-
гут появляться на экране по многим причи-
нам.

Если такой код появился во время работы
двигателя, это значит, что ECU получает
данные, отличные от его заданных параме-
тров. При появлении кода Вам необходимо
как можно скорее показать снегоход офи-
