ОБЩАЯ ИНФОРМАЦИЯ

ИДЕНТИФИКАЦИЯ

СНЕГОХОДА

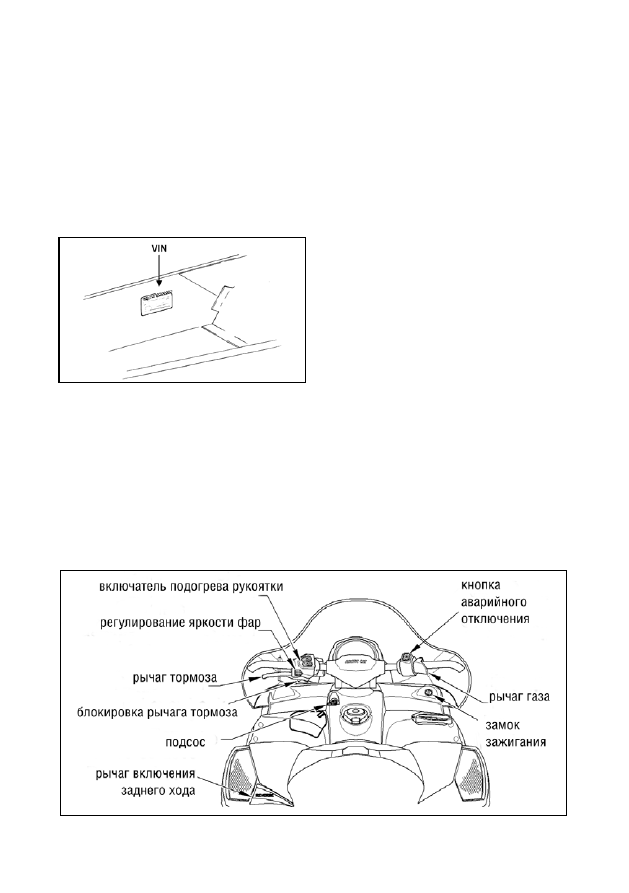

Снегоход Arctic Cat имеет два важных
идентификационных номера. Идентифика-
ционный номер машины (VIN) находится на
туннеле возле подставки для ног с правой
стороны. Серийный номер двигателя (ESN)
указан на картере двигателя.

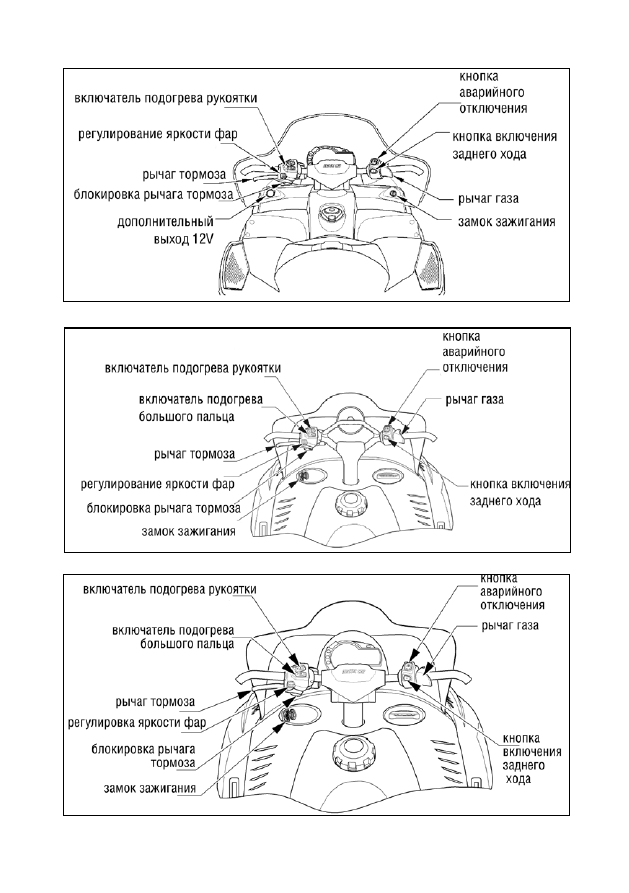

РАСПОЛОЖЕНИЕ

ЭЛЕМЕНТОВ УПРАВЛЕНИЯ

Ниже  показано  расположение  кнопок
управления, типичное для снегоходов Arctic
Cat.  Расположение  некоторых  элементов
может  варьироваться  для  различных  мо-
делей.

ПРИМЕЧАНИЕ:
идентификационный  номер  машины
(VIN)  также  указан  на  ярлыке  под  си-
деньем  (Cross-fire/M-Series)  или  при-
креплен  к  туннелю  с  правой  стороны
(у  остальных  моделей).  На  ярлыке  так-
же  отображена  различная  информация
о продукте.

Эти  числа  требуются  дилерам,  чтобы  за-
вершить  гарантийные  рекламации  долж-
ным  образом.  Никакая  гарантия  не  будет
удовлетворяться Arctic Cat Inc, если машин-
ный регистрационный номер или VIN  уда-
лены или искажены намеренно.

Всегда сообщайте название снегохода, VIN
и ESN при контакте с уполномоченным ди-
лером  снегохода  для  заказа  запасных  ча-
стей, обслуживания, принадлежностей или
гарантии. Если вышедший из строя двига-
тель  был  заменен,  просите,  чтобы  дилер
уведомил  о  правильной  регистрационной
информации.

Модели Bearcat 570/570 XT/F 570/T570

Модели Bearcat Z1 XT/F6/F8/F1000/Z1/Z1Turbo/TZ1/TZ1Turbo

Модели Crossfire, M-Series 600/800/1000

Модели CFR 800/1000

БЕНЗИН-МАСЛО

Рекомендуемый бензин

(карбюраторные модели)

Для данных снегоходов рекомендуется неэ-
тилированный бензин с октановым числом
не менее 92. Во многих регионах в бензин
добавляют окислители (этанол или МТБЭ).
Оксигенированный  бензин,  содержащий
до  10%  этанола  или  до  15%  МТБЭ,  явля-
ется приемлемым для использования; тем
не  менее,  при  использовании  оксигениро-
ваного бензина топливный жиклер карбю-
ратора должен быть на порядок выше, чем
топливный  жиклер,  требуемый  для  неэти-
лированного бензина. Например, если для
неэтилированного  бензина  рекомендуе-
мый  жиклер  составляет  400,  то  необходи-
мо  установить  410  при  использовании  ок-
сигенированого бензина.

При использовании этилированного бензи-
на нет необходимости добавлять бензино-
вый антифриз, поскольку этанол предот-
вращает сбор влаги в топливной системе.

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте белый газ или бензи-
ны, содержащие метанол. Используй-
те только добавки, разрешенные Arctic
Cat.

Рекомендуемый бензин

(модели с электронным

впрыском топлива)

Бензин, рекомендуемый для использова-
ния в этих снегоходах, - 95 неэтилирован-
ный бензин.

ПРИМЕЧАНИЕ: для моделей с двухтакт-
ным  двигателем  с  электронным  впры-
ском  топлива  используйте  бензин  с
октановым числом не менее 92.
ПРИМЕЧАНИЕ:  для  моделей  с  двигате-
лем 800 H.O., используйте бензин с окта-
новым числом 98.
ПРИМЕЧАНИЕ: турбо модели Z1 снижа-
ют  производительность  при  использо-
вании  бензина  с  более  низким  октано-

вым числом. Для этих моделей реко-
мендуем бензин с октановым числом 98
(но не запрещается использовать бен-
зин с октановым числом 95).

Во многих регионах в бензин добавляют
окислители (этанол или МТБЭ).

Оксигенированный бензин, содержащий
до 10% этанола или до 15% МТБЭ, являет-
ся приемлемым для использования. Не ис-
пользуйте бензин, содержащий метанол.

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте бензины, содержащие
метанол. Используйте только добавки,
разрешенные Arctic Cat.

Рекомендуемое масло для

2-х тактных снегоходов с

разделительной системой

подачи топлива и масла

Обязательным  требованием  является  ис-
пользование  только  масла  производства
Arctic  Cat.  В  снегоходах  с  раздельной  си-
стемой  подачи  топлива  и  масла,  в  карбю-
раторных моделях (Bearcat 570XT / Bearcat
570)  необходимо    использовать  масло
FORMULA 50 Semi-Synthetic OIL (кат.номер
5639-476) или FORMULA SS Semi-Synthetic
OIL  (кат.  номер  5639-471).  Для  инжектор-
ных моделей и моделей с APV клапанами
(CRF/F/M) необходимо использовать масло
AVP  Syntetic  OIL  (кат.номер  5639-469)  или
FORMULA  SS  Semi-Synthetic  OIL  (кат.  но-
мер 5639-471).

ПРЕДОСТЕРЕЖЕНИЕ

Использование любого другого масла
может привести к серьезному повреж-
дению двигателя.

Рекомендуемое моторное

масло для 4-х тактных сне-

гоходов (модели 1100см3)

Обязательным  требованием  является  ис-
пользование  только  масла  производства
Arctic  Cat  .Необходимо  использовать  мас-
ло Syntetic 0W-40 OIL (кат.номер 5639-173).

На моделях 1100см3 и 1100см3 TURBO не-
обходимо производить замену масла (пер-
вый раз после обкатки 1000км) каждые
4500-5000км или один раз в сезон перед
длительным хранением.

Наполнение топливно-

го бака

Поскольку  бензин  расширяется  при  уве-
личении его температуры, необходимо на-
полнять бензобак в соответствии с его ука-
занной емкостью. В топливном баке долж-
но обязательно оставаться свободное про-
странство  для  расширения  ,  если  топлив-
ный  бак  заполнен  холодным  бензином,  а
затем снегоход будет перемещён в тёплое
помещение.

Также,  при  заправке  топливного  бака  не-
посредственно на автомобильном прицепе,
после  наполнения  топливного  бака  грузо-
вая площадка прицепа должна находиться
в  горизонтальном  положении,  чтобы  вос-
препятствовать  бензину  вылиться  через
вентиляционное отверстие бака.

ПРЕДУПРЕЖДЕНИЕ

Всегда  наполняйте  бензобак  в  хорошо
проветриваемом помещении. Никогда не
доливайте  бензин  в  бензобак  снегохода
возле открытого огня или с включенным
двигателем. НЕ КУРИТЕ во время напол-
нения  бензобака.  Не  садитесь  на  снего-
ход,  предварительно  не  закрутив  крыш-
ку бензобака.

ОБКАТКА ДВИГАТЕЛЯ

(2-тактные модели)

Двигатель Arctic Cat (новый или восстанов-
ленный) необходимо обкатать перед се-
рьезными нагрузками. Дополнительно при
обкатке 2-х тактного двигателя первая то-
пливная смесь должна быть приготовлена
с маслом в соотношении 100:1.

Смешивание бензина и

масла при обкатке сне-

гохода с 2-х тактным

двигателем)

Перед смешиванием бензина и масла убе-
дитесь,  что  масло  имеет  комнатную  тем-
пературу  (20°С).  Используйте  только  раз-
решенные  для  использования  с  бензином
канистры,  рекомендуем  использовать  20л
канистру.  Для  качественного  смешивания
бензина с маслом соблюдайте следующую
инструкцию:

ПРЕДОСТЕРЕЖЕНИЕ

Никогда не смешивайте бензин и масло в
бензобаке снегохода.

1. Налейте бензин в канистру до полови-
ны.

2. Налейте 200 мл рекомендуемого мас-
ла для 2-такного двигателя в канистру.

3. Закройте крышку канистры и встрях-
ните канистру.

4. Наполните канистру бензином до кон-
ца и встряхните канистру.

5. При помощи воронки перелейте то-
пливную смесь из канистры в бензобак
снегохода.

ПРЕДУПРЕЖДЕНИЕ

Всегда наполняйте бензобак в хорошо
проветриваемом помещении. Никогда не
доливайте бензин в бензобак снегохода
возле открытого огня или с включенным
двигателем. НЕ КУРИТЕ во время напол-
нения бензобака.
