Во  время  обкатки  рекомендуется  откры-
вать дроссель максимум на 1/2; тем не ме-
нее, короткое быстрое ускорение при пол-
ностью  открытом  дросселе  обеспечивают
хорошую  обкатку.  После  первого  периода
обкатки  (250км)  снегоход  обязательно  не-
обходимо  показать  официальному  дилеру
для технического обслуживания. Такое об-
служивание проводиться за счёт владель-
ца снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

НЕ  ИСПОЛЬЗУЙТЕ  топливную  смесь  в
соотношении  100:1  после  обкатки.  Про-
должительное  использование  этой  сме-
си,  за  исключением  эксплуатации  сне-
гохода  в  холодных  условиях  (-26°С  или
ниже), может вызвать засорение свечей
зажигания  и  избыточный  нарост  нага-
ра. Смесь бензина и масла в соотноше-
нии 100:1 используется для системы мас-
ляного впрыска при низкой температуре
– это обеспечивает достаточную смазку
двигателя.

ОБКАТКА 4-Х ТАКТНЫХ

ДВИГАТЕЛЕЙ 1100 см3 и

1100 см3 TURBO

Двигатель Arctic Cat (новый или восстанов-
ленный)  необходимо  обкатать  перед  се-
рьезными  нагрузками.  Этот  двигатель  не
требует  специально  подготовленной  то-
пливной смеси во время обкатки.

ПРЕДОСТЕРЕЖЕНИЕ

НЕ ИСПОЛЬЗУЙТЕ в 4-х тактном снего-
ходе топлиную смесь бензин с маслом,
предназначенную для обкатки снегохо-
да с 2-х тактными двигателями. Это мо-
жет привести к повреждению двигателя.

Для обеспечения бесперебойной работы
снегохода соблюдайте следующие реко-
мендации при обкатке.

0-330 км

1/2 открытия дросселя
(максимум 70 км/час)

330-660 км

1/2-3/4 открытия дросселя

6 6 0 - 1 0 0 0
км

3/4 открытия дросселя *

* с коротким быстрым ускорением при пол-
ностью открытом дросселе.

После периода обкатки (1000 км) снегоход
необходимо показать официальному диле-
ру  для  технического  обслуживания.  Такое
обслуживание  проводиться  за  счёт  вла-
дельца снегохода. Также для обеспечения
бесперебойной работы снегохода после пе-
риода обкатки рекомендуем соблюдать ре-
жим  периодического  технического  обслу-
живания снегохода.

ОБКАТКА РЕМНЯ

ВАРИАТОРА

Ремень  вариатора  нуждается  в  обкатке.
Для  обкатки  ремня  необходимо  проехать
примерно 50-70км. Рычаг газа должен быть
открыт  не  более  3/4  или  менее.  Во  время
движения  с  повышением  и  понижением
оборотов  двигателя  (но  не  превышая
скорость в 90км/час) происходит притирка
видимого  с  боковой  стороны  корда  на
новом  ремне.  Такая  притирка  позволяет
достигнуть  требуемого  уровня  гибкости
ремня  и  продлить  его  срок  службы.

ПРЕДОСТЕРЕЖЕНИЕ

Перед запуском снегохода при слишком
низких  температурах  окружающей  сре-
ды  следует  снять  и  прогреть  ремень  до
комнатной температуры. После того, как
температура ремня поднялась на нужный
уровень, установите его на снегоход (см.
подраздел  «Ремень  вариатора»  в  раз-
деле  данного  руководства  «Обслужива-
ние»).

ПРЕДУПРЕЖДЕНИЕ

При установке шипов на модели с одно-
слойной  гусеницей  необходимо  исполь-
зовать шипы, утвержденные Arctic Cat (с
соответствующим  диаметром  головки).
Если использовать другие шипы, они мо-
гут оторваться от гусеницы и привести к
травме  или  смерти.  Для  получения  до-
полнительной информации обратитесь к
дилеру Arctic Cat.

ОБОЗНАЧЕНИЯ СПИДО-

МЕТРА/ТАХОМЕТРА

(стандартный прибор)

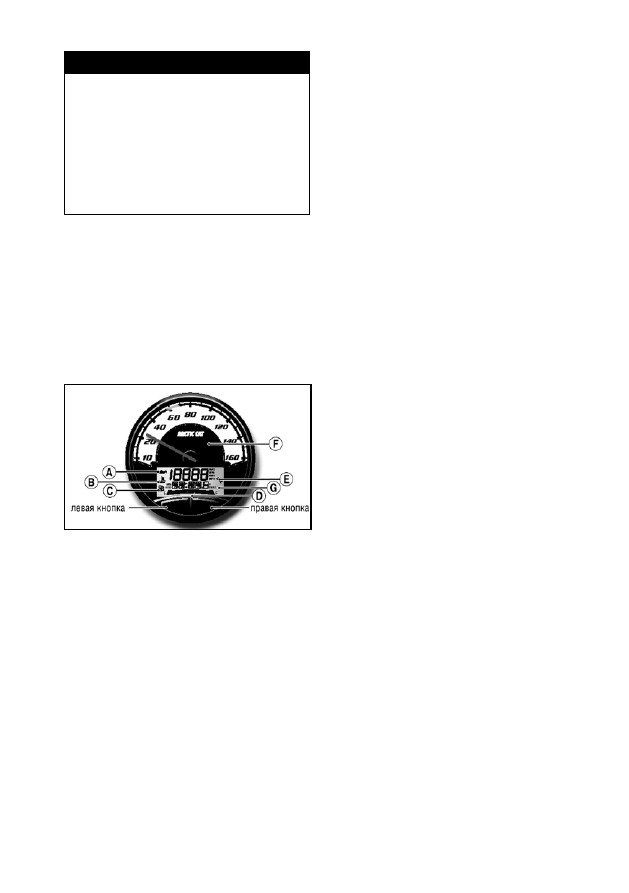

Некоторые модели оснащены стандартной
комбинацией  спидометр/тахометр.  Допол-
нительные  показания  находятся  также  на
спидометре/тахометре. На нем также нахо-
дится  цифровой  экран  для  выведения  по-
казаний.

А. Давление масла/Низкий уровень мас-
ла

В. Температура охлаждающей жидкости

С. Низкий уровень топлива

D. Уровень топлива

Е. Сервис

F. Дальний свет фар

G. Система зарядки

ОБ/МИН или МИЛЬ/ЧАС

(км/час)

Нажатием  левой  кнопки  Вы  выводите  на
экран  надпись  ОБ/МИН  или  МИЛЬ/ЧАС.
Нажав  ту  же  кнопку  еще  раз,  Вы  сброси-
те эту функцию.

Удерживая левую кнопку (при отобража-
емой скорости на экране) более двух се-
кунд, Вы вызовете переход единиц измере-
ния из миль/час в км/час. Когда желаемые
единицы измерения появятся на экране, от-
пустите кнопку.

При отображаемой величине ОБ/МИН на-
жатием и удержанием левой кнопки Вы
сможете узнать максимальное значение
ОБ/МИН. При нажатии правой кнопки мак-
симальное значение ОБ/МИН сбросится.

Одометр/Счетчик

пути(1)/Счетчик (2)/Счет-

чик времени/Часы

ПРИМЕЧАНИЕ: часы имеют только мо-
дели с электрическим стартом.

При нажатии правой кнопки на экране ото-
бразятся показания одометра, счетчика
пути (1), счетчика пути (2), счетчика време-
ни и часов. Для сброса показаний счетчика
пути нажмите и удерживайте правую кноп-
ку, пока экран не станет чистым. Показа-
ния счетчика времени не сбрасываются.

Часы (модели с электри-

ческим стартом)

Выберите часы на экране, нажмите и удер-
живайте правую кнопку в течение двух се-
кунд, после этого Вы сможете выбрать 12-
или 24-часовой режим времени. Для 12-ча-
сового режима нажмите левую кнопку, для
24-часового – правую. В этот момент часы
и  минуты  начнут  мигать.  Нажмите  левую
кнопку для изменения часов; правую – для
изменения  минут  (при  установке  времени
Вы  можете  последовательно  нажимать  на
кнопки  либо  удерживать  их,  ожидая  появ-
ление нужного числа).

ПРИМЕЧАНИЕ: если при установке вре-
мени в течение 5 секунд Вы не нажали
ни одну из кнопок (левую или правую),
то сохраняются предыдущие установки.

Отметка «Сервис»

На  моделях  с  электрическим  стартом  эта
отметка  должна  загораться  всякий  раз,
когда ключ повернут в положение RUN или
START, изображение должно пропасть по-
сле  старта  двигателя.  Если  отметка  Сер-
вис  остается  подсвеченной  после  запуска
двигателя,  это  является  сообщением  об
ошибке,  и  Вам  необходимо  показать  сне-
гоход официальному дилеру Arctic Cat  для
проведения  сервиса.  Если  снегоход  не  на
гарантии,  то  такой  сервис  проводится  на
усмотрение и за счет владельца.

Указатель температуры

охлаждающей жидкости

Если  температура  охлаждающей  жидко-
сти  находится  на  уровне  или  превыша-
ет  максимальную  рабочую  температу-
ру  80°С  (176°F),  на  экране  будет  мигать
предупреждающий  указатель  температу-
ры  охлаждающей  жидкости.  Если  темпе-
ратура  охлаждающей  жидкости  превыша-
ет  максимальную  рабочую  температуру
93°С (200°F), на экране будет постоянно го-
реть указатель температуры охлаждающей
жидкости.

Мигание (указа-
тель температу-
ры охлаждающей
жидкости)

Т е м п е р а т у р а
о х л а ж д а ю щ е й
жидкости

выше

80°С (176°F)

Постоянное горе-
ние (указатель тем-
пературы охлажда-
ющей жидкости)

Т е м п е р а т у р а
о х л а ж д а ю щ е й
жидкости

выше

93°С (200°F)

ПРЕДОСТЕРЕЖЕНИЕ

В  такой  момент  необходимо  принять
обязательные  меры  предосторожно-
сти:  съехать  со  снега,  заглушить  двига-
тель  и  дать  ему  остыть,  проверить  уро-
вень охлаждающей жидкости. Если Вам
не  удается  установить  и  устранить  при-
чину  нагрева,  отвезите  снегоход  к  офи-
циальному  дилеру  Arctic  Cat  для  прове-
дения  сервиса.  Если  снегоход  не  на  га-
рантии,  то  сервис  проводится  по  жела-
нию и за счет владельца.

Предупреждающий инди-

катор системы зарядки

2-х тактной модели

Предупреждающий индикатор системы за-
рядки создан для предупреждения пользо-
вателя о неисправности системы зарядки
батареи. Этот индикатор должен загорать-
ся всякий раз, когда ключ повернут в поло-
жение RUN или START, индикатор должен
гаснуть после старта двигателя.

Если индикатор горит после запуска двига-
теля, это значит, что батарея не заряжена и
снегоход использует только резервное пи-
тание батареи.

Если  индикатор  горит,  Вам  необходимо
как можно скорее показать снегоход офи-
циальному дилеру Arctic Cat  для проведе-
ния сервиса. Если снегоход не на гарантии,
то такой сервис проводится на усмотрение
и за счет владельца. Двигатель НЕ БУДЕТ
РАБОТАТЬ при разряженной батареи.

Предупреждающий инди-

катор низкого уровня мас-

ла (2-х тактные модели)

Предупреждающий  индикатор  низкого
уровня масла создан для предупреждения
пользователя,  если  масло  в  резервуаре
масла опустилось ниже установленной от-
метки; тем не менее, мы настоятельно ре-
комендуем  визуально  проверять  уровень
масла перед каждой эксплуатацией снего-
хода.  Если  предупреждающий  индикатор

рительным бачком), для того, чтобы выпу-
стить воздух из масляного шланга.

ПРИМЕЧАНИЕ: когда вы перестанете
слышать шум воздуха, выходящего из
выпускного дросселя масляного насоса,
затяните болт с услилием 1,05 кг/м.

3. Запустите двигатель. В течение пяти
секунд предупреждающий индикатор
должен погаснуть.

4. Если индикатор не погас, немедленно
выключите двигатель и повторите шаг 2;
затем повторите шаг 3.

Если  индикатор  не  погас  или  если  двига-
тель  не  заводится,  Вам  необходимо  как
можно  скорее  показать  снегоход  офици-
альному дилеру Arctic Cat  для проведения
сервиса. Если снегоход не на гарантии, то
такой  сервис  проводится  на  усмотрение  и
за счет владельца.

ОБОЗНАЧЕНИЯ СПИДО-

МЕТРА/ТАХОМЕТРА

(премиум прибор)

Некоторые  модели  оснащены  премиум
комбинацией  спидометр/тахометр.  Допол-
нительные  показания  находятся  также  на
спидометре/тахометре. На нем также нахо-
дится  цифровой  экран  для  выведения  по-
казаний.

низкого  уровня  масла  горит  во  время  ра-
боты снегохода, то при следующей заправ-
ке необходимо наполнить масляный резер-
вуар.  «Сигнальный  уровень»  масла  пред-
упреждающего  индикатора  приблизитель-
но равен одному полному баку при условии
нормальной эксплуатации.

Предупреждающий ин-

дикатор давления масла

( 4-х тактные модели

1100 см3)

Предупреждающий индикатор давления
масла указывает давление масла, а не
его уровень; тем не менее, низкий уровень
масла оказывает влияние на его давление.

Этот индикатор должен загораться всякий
раз, когда ключ повернут в положение RUN
или START, индикатор должен гаснуть по-
сле старта двигателя. Если индикатор го-
рит после запуска двигателя, это значит,
что давление масла упало, и двигатель ав-
томатически прекратит работу.

Если давление масла упало, проверьте
уровень масла следующим образом:

1. ВНИМАНИЕ! 4-х тактный двигатель

1100см3  имеет  систему  сухой  картер
двигателя, уровень масла необходимо
замерять  только  на  прогретом,  заве-
дённом двигателе.

Вытащите щуп для измерения уровня

масла и тщательно протрите его. Опусти-
те щуп в масляный бак, вытащите и про-
верьте уровень масла. Если уровень мас-
ла на или ниже отметки ADD (добавить),
добавьте требуемое количество масла до
отметки NORMAL (нормальный уровень).
НЕ ПЕРЕПОЛНЯЙТЕ резервуар маслом.

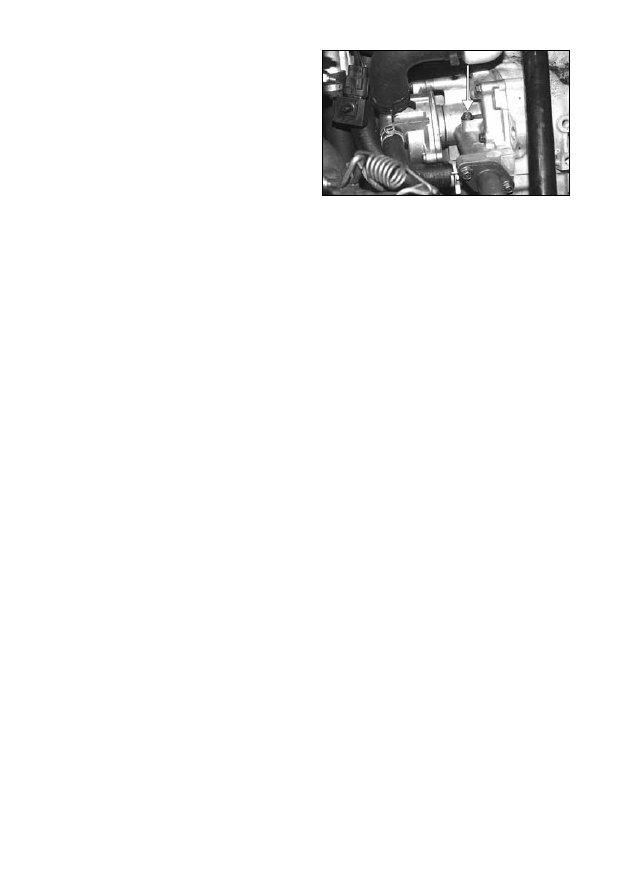

2. Откройте воздушный болт, располо-
женный на масляном насосе (под расши-
