тре. Ниже приведены их значения.

Код

Неисправность

Неисправность в топливной
системе.

Неисправность инжектора (№2).

Неисправность инжектора (№1).

Неисправность

датчике

давления воздуха.

Разомкнутая

цепь

или

короткое замыкание в датчике
температуры воздуха в впускном
коллекторе.

Код

Неисправность

Разомкнутая

цепь

или

короткое замыкание в датчике
температуры

охлаждающей

жидкости.

Разомкнутая цепь или короткое
замыкание в датчике положения
дроссельной заслонки. (TPS)

Разомкнутая цепь или короткое
замыкание в датчике давления
воздуха.

Неисправность

датчика

положения коленвала.

Код

Неисправность

Неисправность датчика скорости.

Неисправность катушки зажигания
(№1).

Неисправность катушки зажигания
(№2).

Неисправность клапана ISC (датчик
холостого хода).

Неисправность

кислородного

клапана.

Неисправность датчика положения
распределительного вала.

Неисправность датчика детонации.

22*

Неисправность катушки (вторичная
№1)

Код

Неисправность

23*

Неисправность катушки (вторичная
№2).

OCTN*

Бензин с низким октановым числом.

*Турбо модели

НАКЛОН РУЛЯ (Моде-

ли Bearcat/Crossfire/M-

Series)

Положение руля регулируется для обеспе-
чения максимального комфорта водителя.
Для регулировки руля выполните следую-
щее:

ПРИМЕЧАНИЕ: для регулировки потре-
буется снять крышку руля.

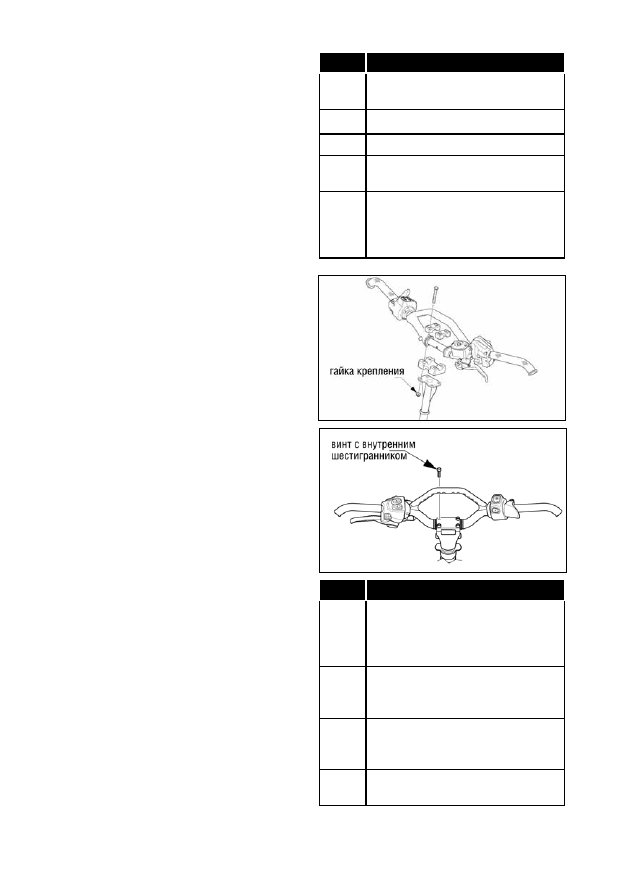

1. Ослабьте четыре гайки (на моделях с
телескопическим рулем это винты с вну-
тренним шестигранником), крепящие
руль к рулевой колонке.

2. Отрегулируйте наклон руля; затем на-
дежно затяните гайки крепления/винты с
внутренним шестигранником. Проверьте
максимальные левый и правый поворо-
ты руля.

3. Еще раз проверьте гайки/болты; затя-
ните при необходимости.

ПРИМЕЧАНИЕ:  рекомендуемый  момент
для затяжки  гаек – 2,5 кг/м , для винтов
– 2,7 кг/м.
ПРИМЕЧАНИЕ:  при  регулировании  руля
тормозная  жидкость  не  должна  быть
ниже нижней отметки с любой стороны
основного цилиндра.

ПРЕДУПРЕЖДЕНИЕ

Затягивайте  гайки  в  соответствии  со
спецификацией  для  предотвращения
вращения руля во время движения и НЕ
УСТАНАВЛИВАЙТЕ  руль  так,  чтобы  он
задевал кнопки управления.

НАКЛОН РУЛЯ (Модели

F-Series/T-Series - STD)

1. Ослабьте восемь винтов с головкой,
крепящих руль к стояку, а стояк к руле-
вой колонке.

2. Отрегулируйте наклон руля; затем на-

дежно затяните винты с моментом 3,5 кг/
проверьте максимальный выворот руля
влево и вправо.

ПРИМЕЧАНИЕ: при регулировании руля
тормозная жидкость не должна быть
ниже нижней отметки с любой стороны
основного цилиндра.

ПРЕДУПРЕЖДЕНИЕ

Затягивайте  винты  в  соответствии  со
спецификацией  для  предотвращения
вращения руля во время движения и НЕ
УСТАНАВЛИВАЙТЕ  руль  так,  чтобы  он
задевал кнопки управления.

НАКЛОН РУЛЯ

(рычаг эксцентрикового

зажима)

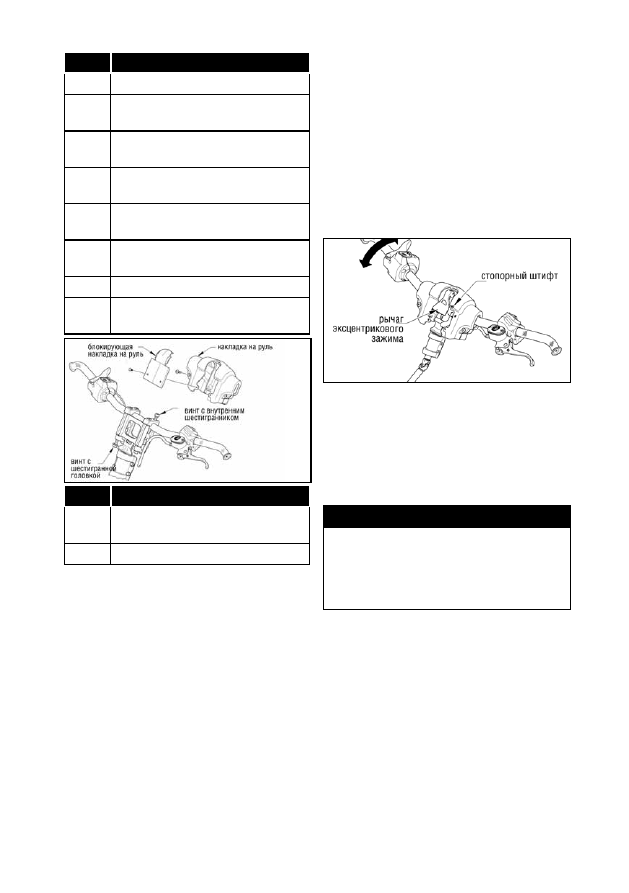

1. Нажмите на стопорный штифт для
ослабления рычага зажима и «потяните»
его вверх.

2. Отрегулируйте наклон руля; затем на-
дежно затяните винты с моментом 3,5 кг/
метр; проверьте максимальный выворот
руля влево и вправо.

ПРИМЕЧАНИЕ: в этот момент аккуратно
поднимите рычаг зажима, не надавли-
вая на стопорный штифт. Если рычаг за-
жима не поднимается, значит, стопор-
ный штифт надежно закреплен.

ПРИМЕЧАНИЕ: не поворачивайте руль
таким образом, чтобы воздух попадал в

тормозную систему.

3.  Убедитесь,  что  руль  не  вращается
в  блоке  стояка,    и  переходите  к  шагу  4.
Если  руль  вращается,  освободите  ры-
чаг  зажима  и  поверните  его  по  часовой
стрелке;  затем  надавите  на  рычаг  зажи-
ма, пока стопорный штифт не защёлкнет-
ся.  Повторите  процедуру  до  надёжного
крепления руля.

4. После фиксации руля в нужном поло-
жении ослабьте рычаг зажима и поверни-
те его на один оборот по часовой стрел-
ке; затем надавите на него для фиксации.

ПРЕДОСТЕРЕЖЕНИЕ

Если стопорный штифт не фиксирует по-
ложение руля, НЕ эксплуатируйте снего-
ход. Отвезите снегоход официальному
дилеру Arctic Cat для проведения серви-
са.

ПРЕДУПРЕЖДЕНИЕ

Надежно затягивайте рычаг зажима для
предотвращения вращения руля во вре-
мя движения и НЕ УСТАНАВЛИВАЙТЕ
руль так, чтобы он задевал кнопки управ-
ления.

ТЕЛЕСКОПИЧЕСКИЙ

РУЛЬ (модели Crossfire/

M-Series Sno Pro/Sno Pro

LE)

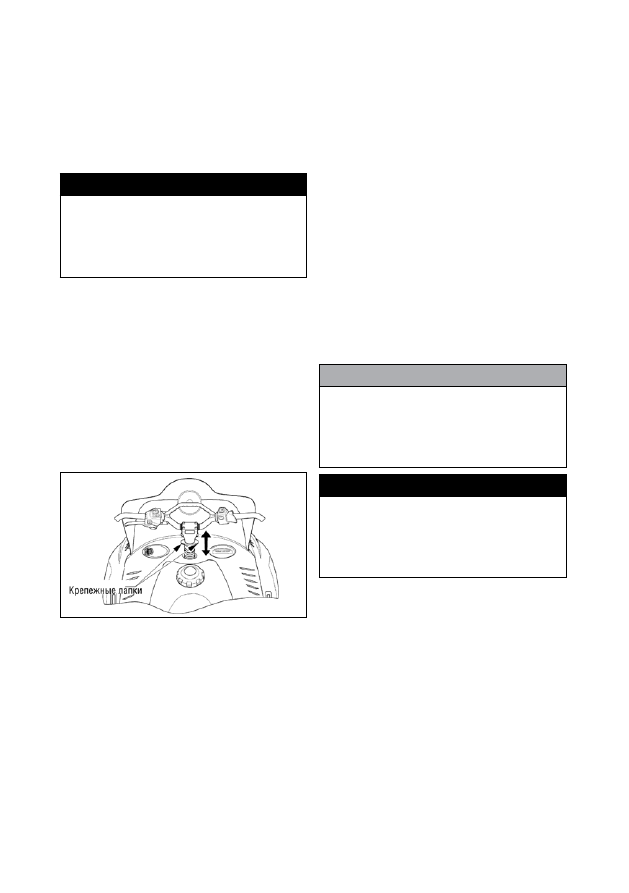

1. Надавите на крепежные лапки с двух
сторон рулевой колонки для снятия руля.

2. При нажатых крепежных лапках отре-
гулируйте руль до желаемого положения,
затем отпустите крепежные лапки – это
закрепит руль в новом положении.

СИСТЕМА ВЫПУСКА ВЫ-

ХЛОПНЫХ ГАЗОВ

Система  выпуска  разработана  так,  чтобы
устранить шумы и улучшить все параметры
работы двигателя. Если любая часть систе-
мы  выпуска  отсоединена  от  работающего
двигателя,  возможны  нарушения  в  рабо-
те двигателя. Если в  любой компонент вы-
хлопной системы внесены собственные из-
менения,  это  может  привести  к  серьёзной
поломке двигателя. Ответственность за по-
вреждение двигателя и ремонт двигателя в
данном  случае  потребитель  выполняет  за
свой счёт.

ГЛУШИТЕЛЬ

ВОЗДУХОЗАБОРНИКА

Глушитель воздухозаборника, связанный с
топливной системой, способствует тихому
впуску наружного воздуха. Так как топлив-
ная система впуска откалибрована со-
вместно с глушителем воздухозаборника,
двигатель не должен эксплуатироваться с
удалённым глушителем. Параметры двига-
теля не улучшатся, если глушитель возду-
хозаборника удален. Напротив, может про-
изойти серьёзная поломка.

ПРЕДОСТЕРЕЖЕНИЕ

Все снегоходы не предназначены для
эксплуатации в песчаных условиях. Экс-
плуатация снегохода в песчаных услови-
ях приведёт к серьёзным повреждениям
двигателя.

АККУМУЛЯТОРНАЯ

БАТАРЕЯ

(модели с электрическим

стартом)

Очень важно, чтобы батарея была полно-
стью заряжена, а ее контакты были чисты-
ми и прочными. Если необходимо зарядить
батарею, просмотрите подраздел о батаре-
ях в разделе «Обслуживание» настоящего

руководства пользователя.

ПРЕДОСТЕРЕЖЕНИЕ

На  4-х  тактных  моделях  1100  см3  всег-
да поворачивайте ключ зажигания в по-
ложение  OFF  (выключить),  если  Вы  не
используете снегоход. Оставив ключ за-
жигания в положении ON (включить), Вы
разрядите  батарею  и  тем  самым  повре-
дите ее.

ЗАПУСК ОТ ВНЕШНЕЙ

БАТАРЕИ

(Модели Bearcat Z1 XT/TZ1)

ПРЕДОСТЕРЕЖЕНИЕ

Компания  Arctic  Cat    НЕ  РЕКОМЕНДУ-
ЕТ выполнять запуск снегохода с разря-
женным аккумулятором от внешнего ис-
точника,  а  рекомендует  снять  аккумуля-
тор,  обслужить  его  и  правильно  заря-
дить. Тем не менее, в экстренной ситуа-
ции  может  потребоваться  запуск  снего-
хода  от  внешней  батареи.  В  таком  слу-
чае  тщательно  следуйте  нижеприведен-
ным  указаниям  для  безопасного  выпол-
нения данного действия.

ПРЕДУПРЕЖДЕНИЕ

Неправильное  обращение  с  аккумуля-
тором  или  его  неверное  подключение
может  привести  к  получению  тяжелых
травм,  в  том  числе,  кислотных  ожогов,
поражению электрическим током или по-
тере зрения в результате взрыва. Всегда
снимайте кольца и часы перед выполне-
нием данного действия.

1. На запускаемом от внешнего источника
снегоходе освободите доступ к клеммам.

ПРЕДУПРЕЖДЕНИЕ
