Периодическое техническое обслуживание и регулировка

96

быстрому износу или повреждению
гусеницы и ее направляющих из-за
нехватки снега, играющего роль смазки.

XSU12198

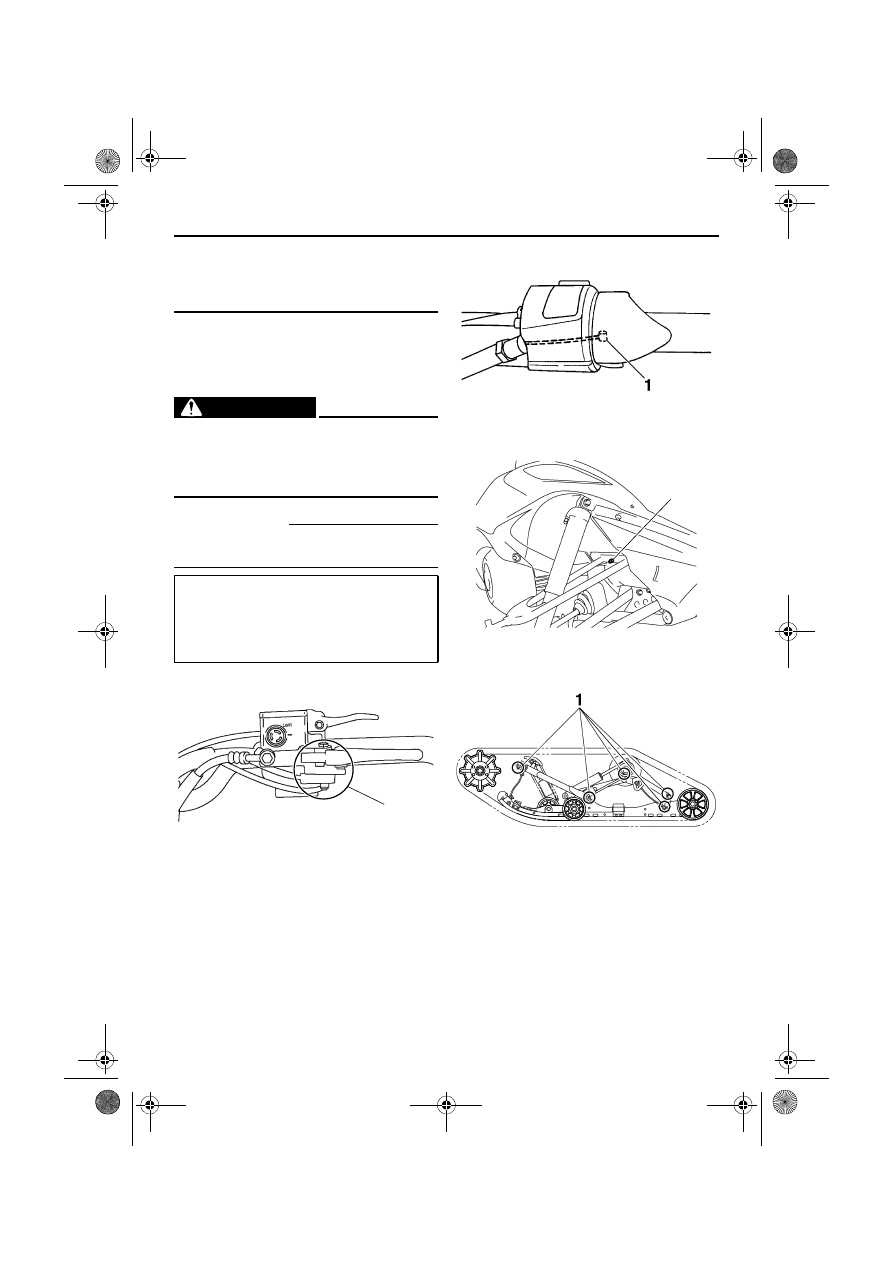

Смазка

Смазывайте следующие места рекомендуемой
смазкой.

ОСТОРОЖНО

XWS00511

Не смазывайте трос дроссельной заслонки,
поскольку он может замерзнуть, что может
привести к потере управления. Нанесите
каплю смазки только на конец троса.

ПРИМЕЧАНИЕ

Для смазки деталей, оснащенных ниппелем
для смазки, используйте смазочный шприц.

FX10/FX10RTRS

Смазки:

Рычаг тормоза:

Силиконовая смазка

Другие точки смазки:

Низкотемпературная смазка

1. Место смазки

1

1. Конец троса дроссельной заслонки

1. Ниппель для смазки

1. Ниппель для смазки

1

U8HKR4X0.book  Page 96  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

97

FX10XT/FX10XT75

FX10M53S/FX10M62S

XSU12852

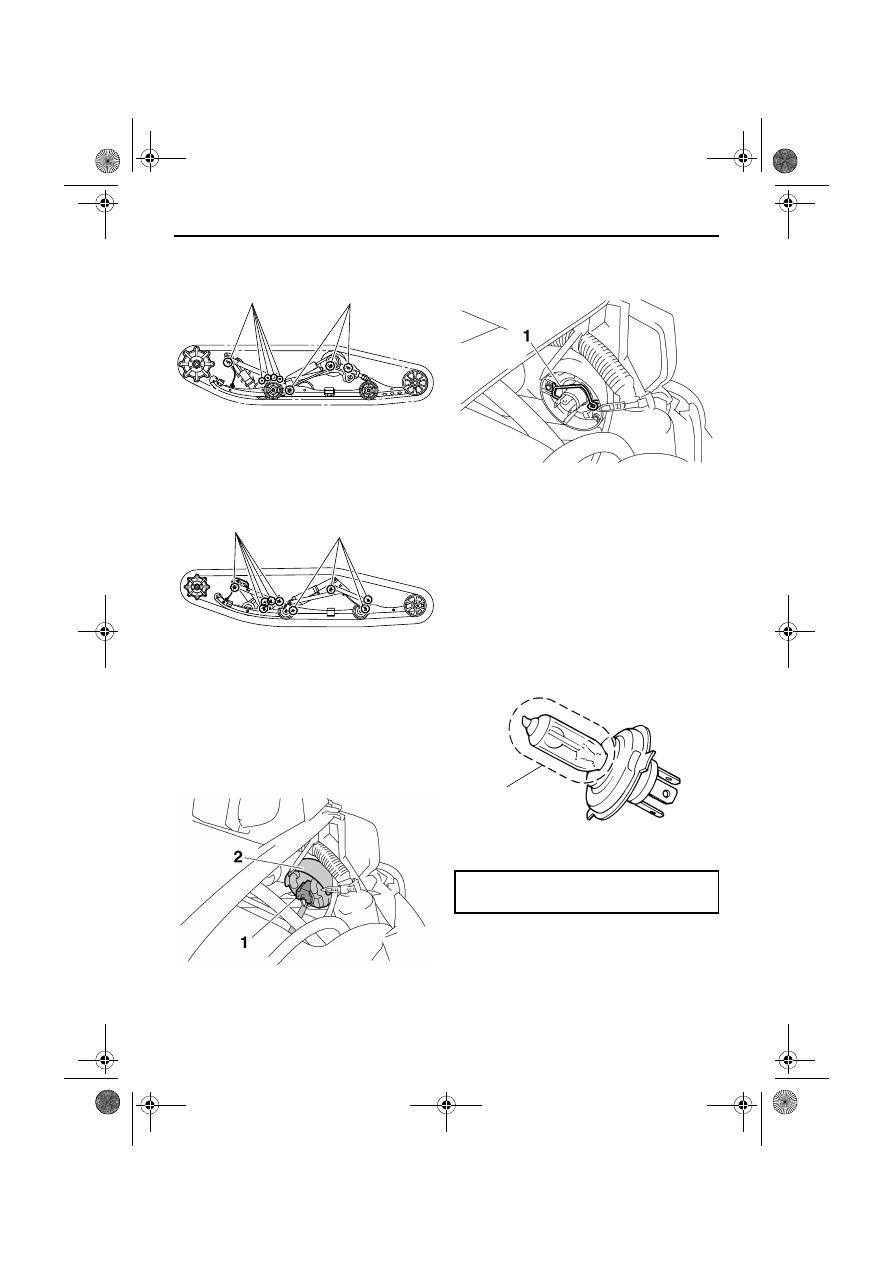

Замена лампы фары

1.

Снимите капот. (Порядок снятия см. на
стр. 68.)

2.

Отсоедините электрический разъем фары.

3.

Снимите крышку фары.

4.

Извлеките патрон фары, затем извлеките
перегоревшую лампу.

5.

Установите новую лампу, после чего
закрепите патрон на фаре. ВНИМАНИЕ:
Не касайтесь колбы лампы руками и не
допускайте попадания на нее масла, в
противном случае уменьшатся срок
службы и яркость лампы. При
загрязнении колбы маслом тщательно
протрите ее ветошью, смоченной
спиртом или растворителем лака.



[XCS00621]

6.

Установите крышку фары, после чего
подсоедините разъем фары.

7.

Установите капот.

1. Ниппель для смазки

1. Ниппель для смазки

1. Разъем фары
2. Крышка фары

1

1

1

1

1. Патрон лампы

1. Не прикасаться к стеклянной части лампы.

Тип лампы:

Галогенная лампа

1

U8HKR4X0.book  Page 97  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

98

XSU12861

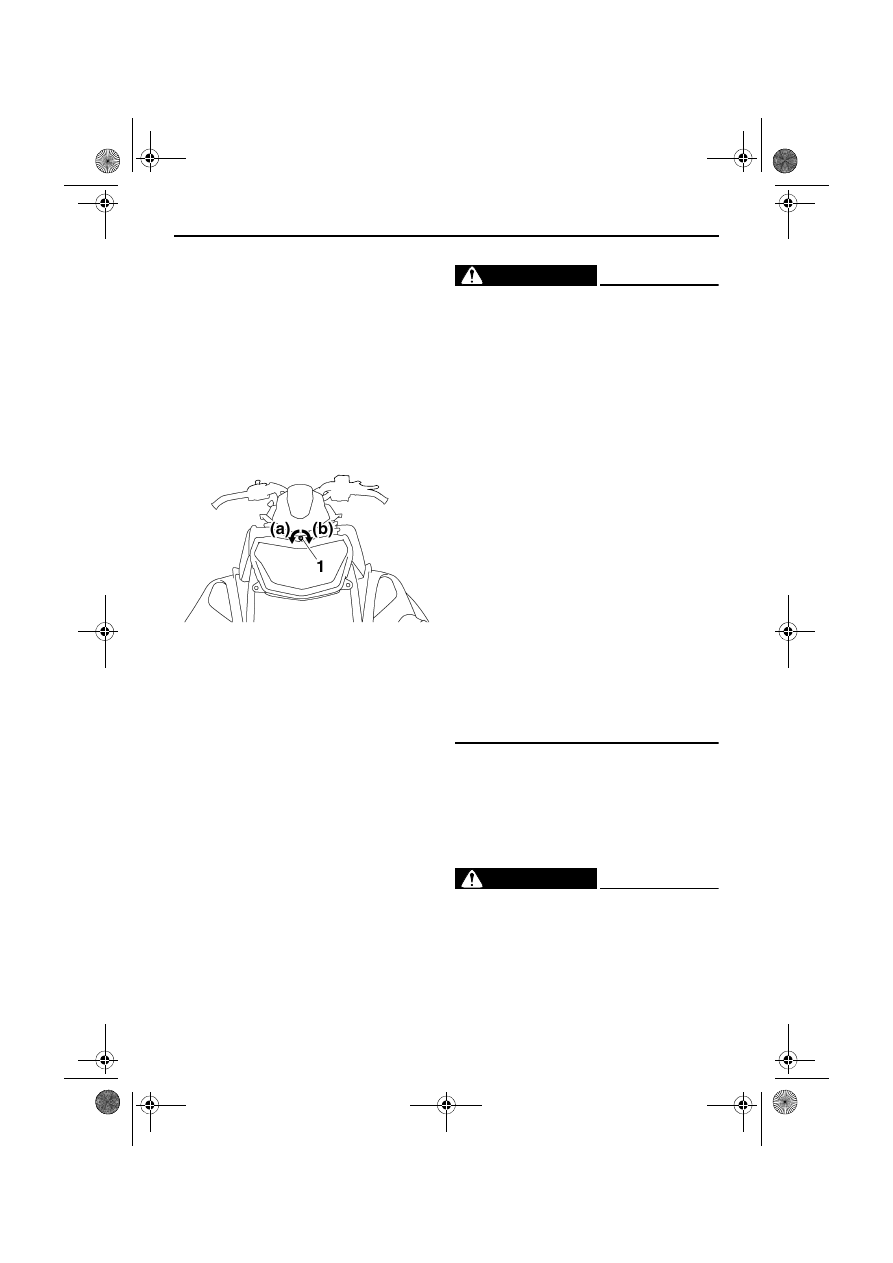

Регулировка наклона луча фары

1.

Снимите капот. (Порядок снятия см. на
стр. 68.)

2.

Поворачивайте регулировочный винт угла
наклона фар в ту или другую сторону, для
регулировк угол наклона фары. Чтобы
опустить фары, вращайте
регулировочный винт в направлении (a).
Чтобы поднять фары, вращайте
регулировочный винт в направлении (b).

3.

Установите капот.

XSU12290

Соединения и крепежные детали

Проверьте плотность затяжки соединений и
крепежных деталей.
При необходимости подтяните их в нужном
порядке с требуемым крутящим моментом.

XSU13890

Аккумуляторная батарея

Аккумулятор находится под правой боковой
крышкой. (Порядок снятия правой боковой
крышки см. на стр. 68.)
Данная модель оснащена КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареей. Проверять
электролит или добавлять дистиллированную
воду не нужно. Тем не менее, следует
проверять и при необходимости закручивать
соединения выводов аккумуляторной батареи.

ОСТОРОЖНО

XWS00540

Электролит батареи ядовит и опасен. Он
содержит серную кислоту и может вызвать
сильные ожоги. Не допускайте попадания
электролита на кожу, одежду или в глаза.
НЕЙТРАЛИЗАЦИЯ:

●

НАРУЖНАЯ: Смыть водой.

●

ВНУТРЕННЯЯ: Выпить большое
количество воды или молока. Затем
выпить магнезию, взбитое яйцо или
растительное масло. Немедленно
обратиться к врачу.

●

ГЛАЗА: Промывать водой в течение 15
минут, после чего немедленно обратиться
к врачу.

Батареи выделяют взрывоопасные газы.
Рядом с батарей не должны находиться
искрящие провода, открытое пламя,
зажженные сигареты и т.п. Во время
зарядки батареи или ее эксплуатации в
закрытом помещении должна быть
обеспечена достаточная вентиляция. При
работе с батареей всегда защищайте глаза.
ДЕРЖИТЕ АККУМУЛЯТОРНУЮ
БАТАРЕЮ В МЕСТЕ, НЕДОСТУПНОМ
ДЛЯ ДЕТЕЙ.

Аккумуляторную батарею следует
безотлагательно заряжать самостоятельно или
в дилерском центре Yamaha при наличии
признаков ее разрядки. Помните, что при
наличии электрических аксессуаров на
снегоходе батарея разряжается быстрее.

ОСТОРОЖНО

XWS00610

●

Не курите рядом с батареей во время ее
зарядки. Искры могут вызвать взрыв
водорода, выделяемого при зарядке
батареей.

1. Регулировочный винт угла наклона фары

U8HKR4X0.book  Page 98  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

99

●

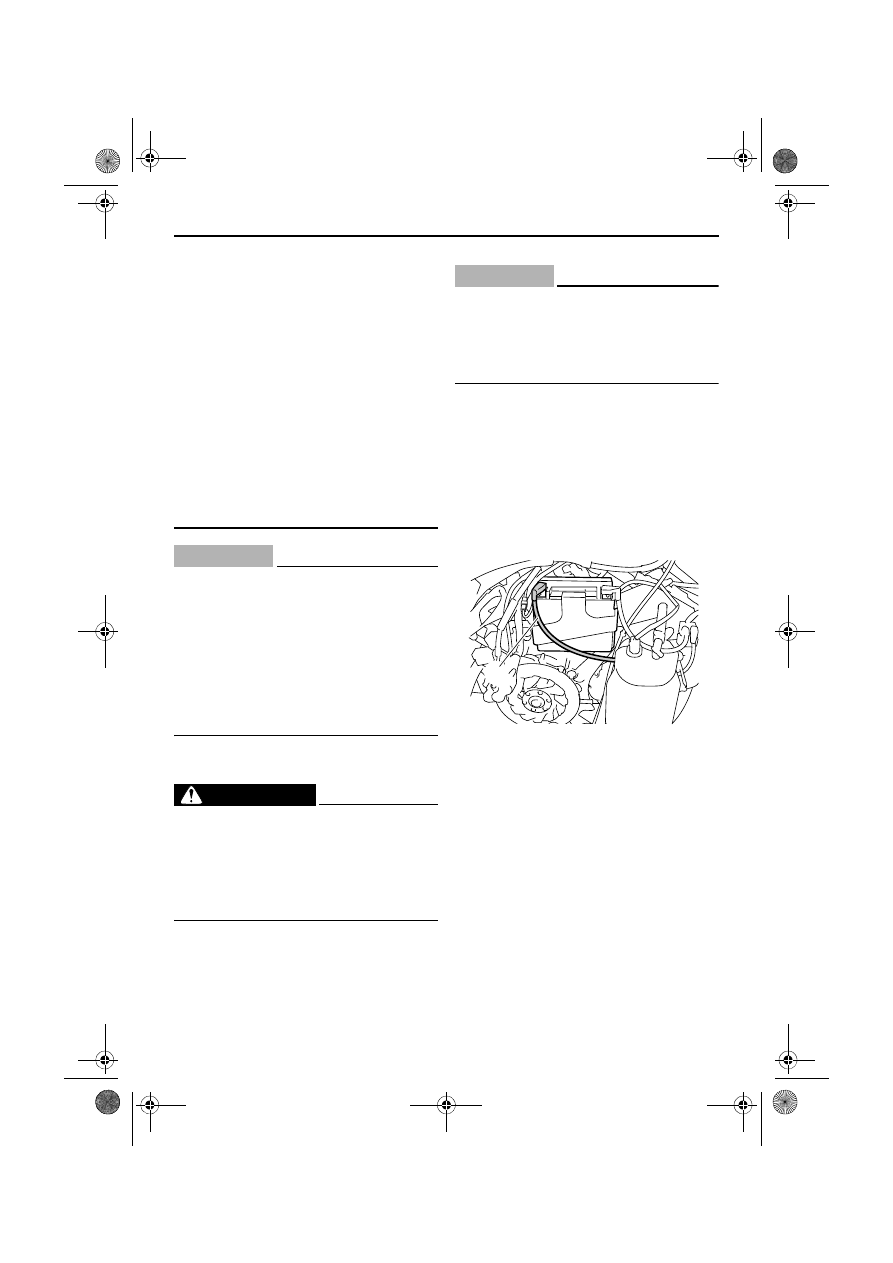

Сначала отсоедините провод от клеммы
отрицательного полюса батареи, а затем
полюс от клеммы положительного
полюса батареи.

●

Сначала подключайте провод к клемме
положительного полюса, а затем —
провод к клемме отрицательного полюса
батареи.

●

Ни в коем случае не подсоединяйте и не
отсоединяйте батарею от снегохода во
время ее зарядки. Искры могут вызвать
взрыв водорода, выделяемого при
зарядке батареей.

●

Убедитесь, что клеммы батареи прочно
закреплены.

ВНИМАНИЕ

XCS00843

●

Для зарядки КРСК (клапанно-
регулируемой свинцово-кислотной)
аккумуляторной батареи требуется
специальное зарядное устройство с
постоянным значением напряжения.
Использование обычного зарядного
устройства приведет к повреждению
батареи.

●

Не пытайтесь зарядить батарею быстро.

XSU12874

Замена предохранителя

ОСТОРОЖНО

XWS00550

Используйте только предохранители
указанного типа. Неподходящий
предохранитель может стать причиной
выхода из строя электрооборудования или
ВОЗНИКНОВЕНИЯ ОПАСНОСТИ
ВОЗГОРАНИЯ.

ВНИМАНИЕ

XCS00631

Во избежание случайного короткого
замыкания перед заменой предохранителя
выключите главный переключатель и
отсоедините отрицательный провод
аккумуляторной батареи.

Главный предохранитель, предохранитель
системы впрыска топлива, а также блок
предохранителей находятся под правой
боковой крышкой. (Порядок снятия правой
боковой крышки см. на стр. 68.)
1.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 68.)

2.

Отсоедините отрицательный провод
аккумуляторной батареи.

3.

Замените перегоревший предохранитель
новым, рассчитанным на
соответствующую амперную нагрузку.

1. Отрицательный провод аккумуляторной

батареи

1
