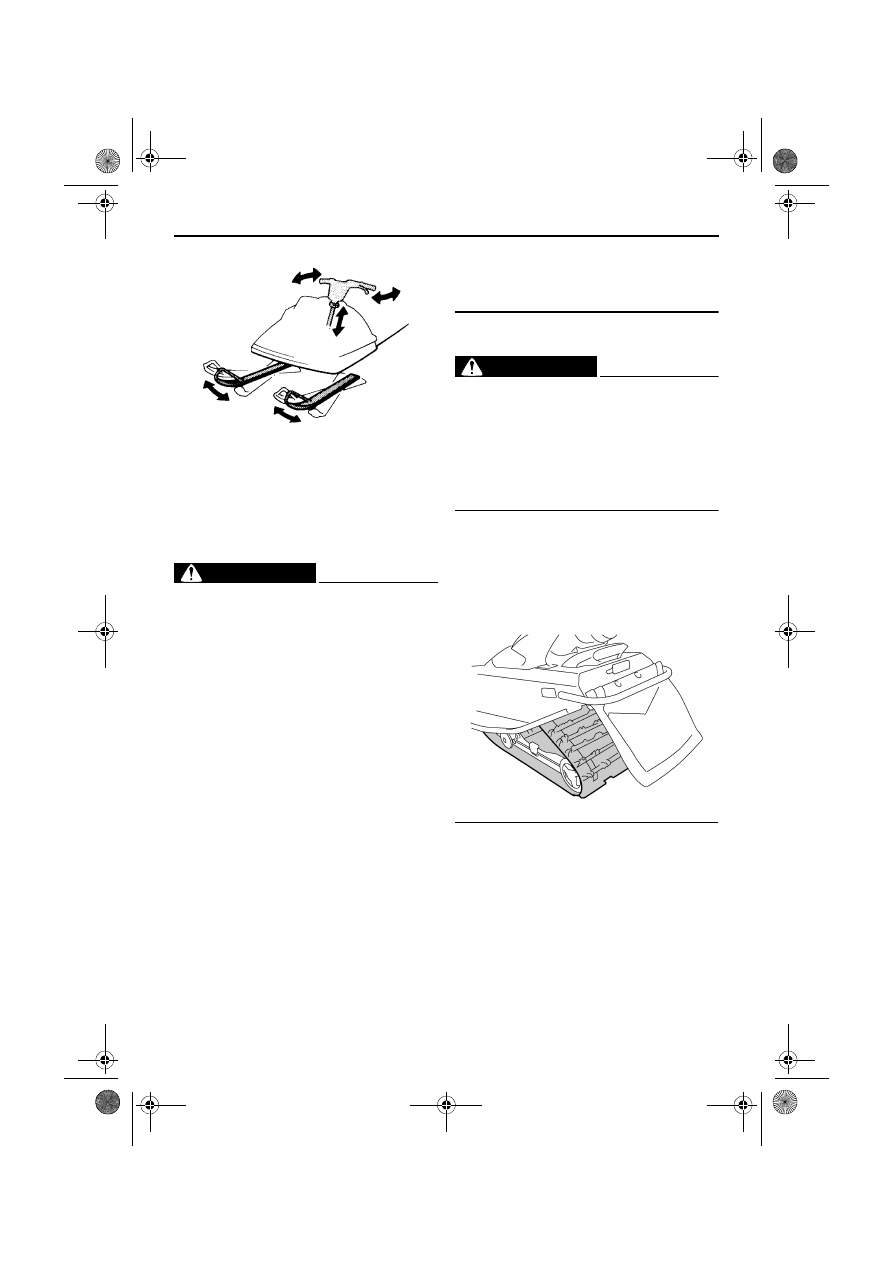

Снегоход Yamaha fxnytro FX10XT (RFX10ST2). Руководство - часть 25

Периодическое техническое обслуживание и регулировка

92

При обнаружении чрезмерного свободного
хода обратитесь к дилеру фирмы Yamaha.

XSU12176

Приводная гусеница и
направляющие гусеницы

Приводная гусеница

ОСТОРОЖНО

XWS00481

Разрушение гусеничного трака, его
креплений или разного рода обломки,
вылетающие из-под гусеницы,
представляют опасность для водителя и
окружающих. Соблюдайте следующие
правила безопасности:

●

Не разрешайте никому стоять за
снегоходом при работающем двигателе.

●

Когда необходимо поднять заднюю часть
снегохода для прокрутки гусеницы,
используйте подходящую опору под
заднюю часть. Не разрешайте никому
держать заднюю часть на весу для
прокрутки гусеницы. Не подпускайте
никого близко к вращающейся гусенице.

●

Почаще проверяйте состояние гусеницы.
Заменяйте поврежденные металлические
детали направляющих. При поломке
поддерживающих стержней или
повреждении гусеницы на глубину, на
которой становятся видимыми волокна
армирующего материала, гусеницу
необходимо заменить. В противном
случае повреждение или разрушение

трака может привести к утрате
способности снегохода к торможению,
потере управления и аварии.

Проверка приводной гусеницы

ОСТОРОЖНО

XWS00490

При обнаружении повреждения приводной
гусеницы или нарушения ее регулировки не
пользуйтесь снегоходом. Повреждение или
отказ приводной гусеницы может привести
к потере способности к торможению и
управления снегоходом, что может стать
причиной аварии.

Проверьте центрирование и провисание
приводной гусеницы и проверьте гусеницу на
отсутствие износа и повреждений.
В случае необходимости отрегулируйте или
замените. (Дополнительную информацию см.
в следующем разделе.)

Проверка центрирования приводной гусеницы
1.

Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.

2.

Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.

3.

Проверьте выравнивание гусеницы
относительно направляющих. Если
центрирование отличается от указанного,
отрегулируйте приводную гусеницу.

U8HKR4X0.book  Page 92  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

93

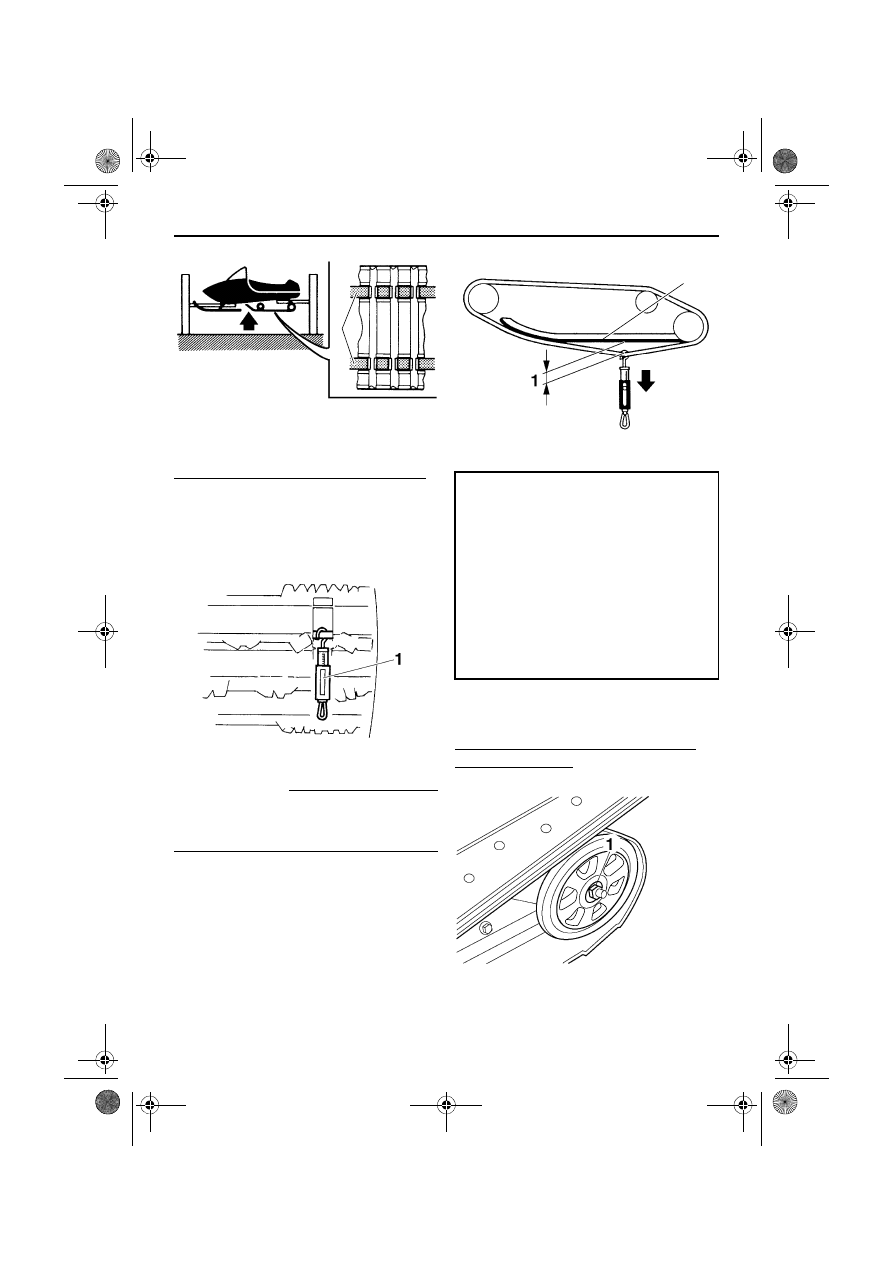

Измерение провисания приводной гусеницы
1.

Положите снегоход набок.

2.

Измерьте провисание гусеницы при
помощи пружинного безмена. Потяните
за центр приводной гусеницы с усилием
100 Н (10 кгс, 22 фунт силы).

ПРИМЕЧАНИЕ

Измерьте зазор между направляющей
гусеницы и краем отверстия для гусеницы с
обеих сторон.

3.

Если провисание отличается от
указанного, отрегулируйте гусеницу.

Регулировка центрирования и провисания
приводной гусеницы
1.

Ослабьте гайку задней оси.

1. Направляющая гусеницы

1. Пружинный безмен

1

1. Провисание гусеницы
2. Направляющая гусеницы

Стандартное провисание приводной

гусеницы:

FX10 30.0–35.0 мм (1.18–1.38 дюйм)

FX10M53S 40.0–45.0 мм (1.57–1.77

дюйм)
FX10M62S 40.0–45.0 мм (1.57–1.77

дюйм)

FX10RTRS 30.0–35.0 мм (1.18–1.38
дюйм)

FX10XT 25.0–30.0 мм (0.98–1.18

дюйм)
FX10XT75 30.0–35.0 мм (1.18–1.38

дюйм)

1. Гайка задней оси

2

U8HKR4X0.book  Page 93  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

94

2.

Поднимите заднюю часть снегохода и
установите ее на подходящую опору,
чтобы приподнять гусеницу над
поверхностью.

3.

Запустите двигатель и дайте гусенице
провернуться на один или два оборота.
Выключите двигатель.

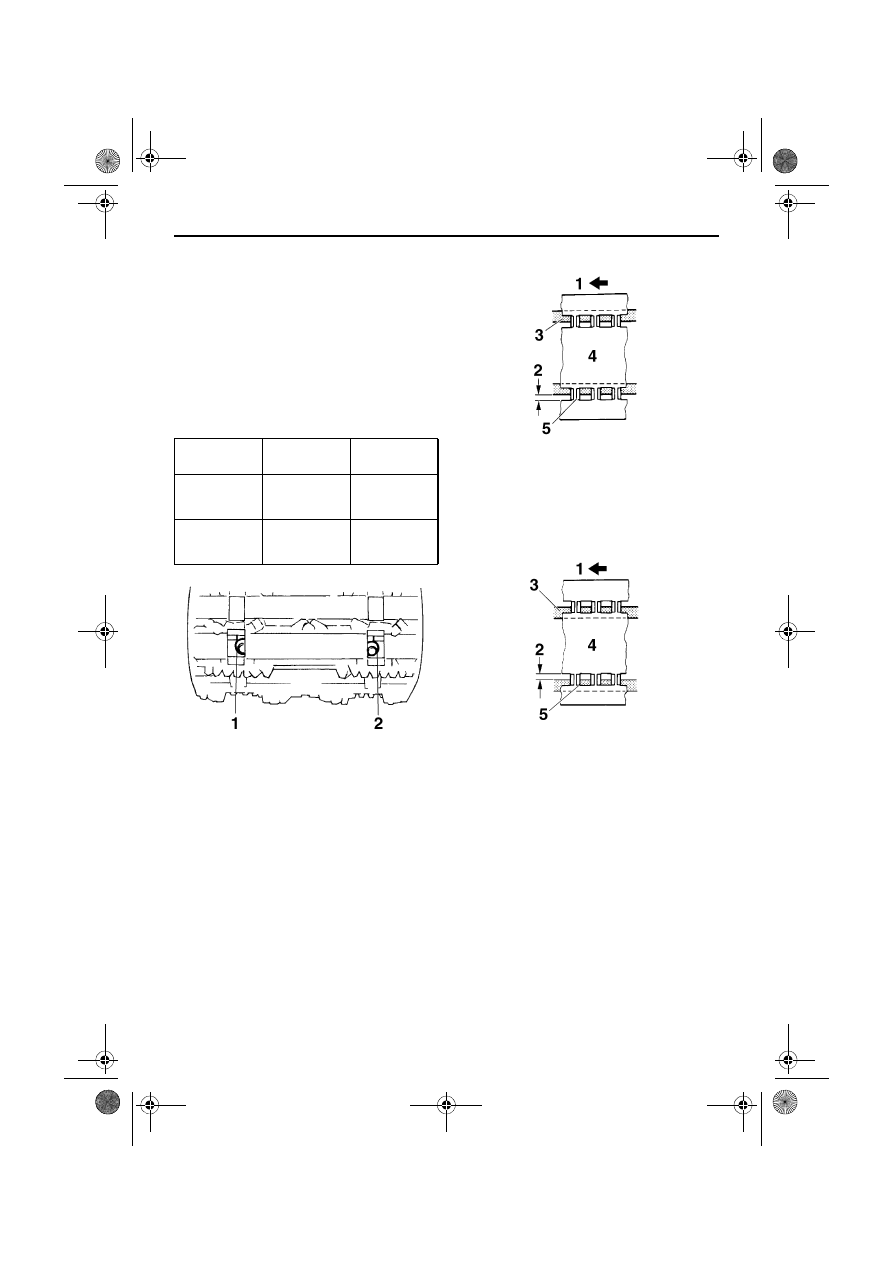

4.

Отцентрируйте приводную гусеницу,
поворачивая левую и правую
регулировочные гайки.

Смещена вправо

Смещена влево

5.

Отрегулируйте провисание гусеницы в
соответствии с требуемой величиной.
ВНИМАНИЕ: Правая и левая
регулировочные гайки должны быть
повернуты на одинаковую величину.



[XCS00592]

Положение

гусеницы

Смещена

вправо

Смещена

влево

Левая
регулировочная
гайка

Вывернуть

Ввернуть

Правая
регулировочная
гайка

Ввернуть

Вывернуть

1. Левая регулировочная гайка
2. Правая регулировочная гайка

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

U8HKR4X0.book  Page 94  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

95

6.

Проверьте еще раз выравнивание и
провисание. При необходимости
повторите операции с 3-й по 5-ю, пока не
будет достигнуто правильное положение
гусеницы.

7.

Опустите снегоход на землю.

8.

Затяните гайку задней оси.

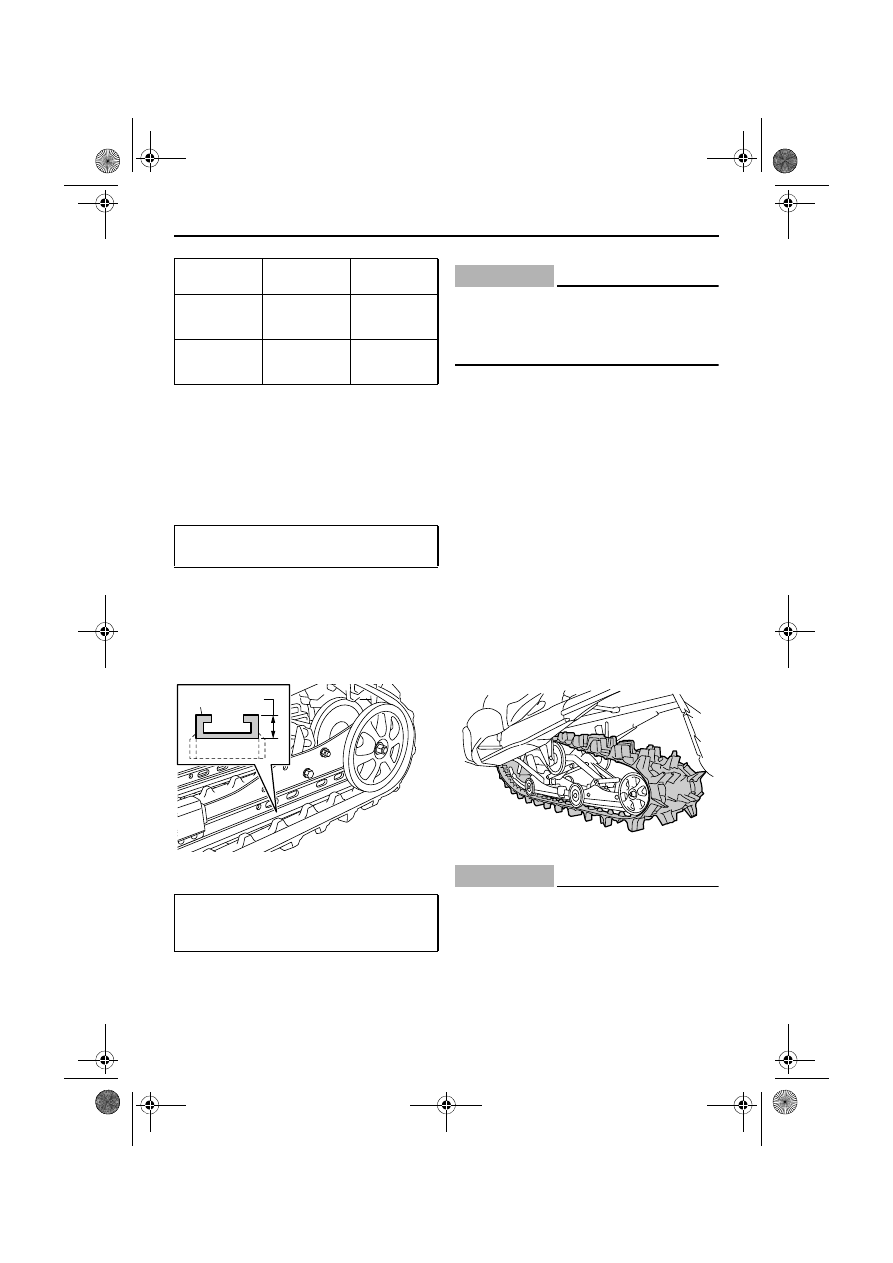

Направляющие гусеницы

Проверьте направляющие на отсутствие
износа и повреждений.
Если износ направляющих достиг предела, их
необходимо заменить.

ВНИМАНИЕ

XCS00350

Чаще ездите по свежему снегу. Движение по
льду или плотно утрамбованному снегу
вызывает быстрый износ направляющих
гусеницы.

XSU12182

Приводная гусеница с
высокопрофильными
грунтозацепами

FX10XT75/FX10M53S/FX10M62S

Данная модель снегохода изначально
оснащена приводной гусеницей с
высокопрофильными грунтозацепами высотой
38 мм (1.5 дюйма) или более, специально
предназначенной для движения по глубокому
снегу.
В связи с этим для продления срока службы
гусеницы и ее направляющих избегайте
продолжительной езды по твердым
поверхностям, таким, как лед, утрамбованный
снег, грязь и т.п.

ВНИМАНИЕ

XCS00610

●

Ездите только по глубокому снегу.

●

Езда в местности с небольшим снежным
покровом, по льду, утрамбованному
снегу, грязи или траве приводит к

Провисание

гусеницы

Больше

нормы

Меньше

нормы

Левая
регулировочная
гайка

Ввернуть

Вывернуть

Правая
регулировочная
гайка

Ввернуть

Вывернуть

Крутящий момент гайки задней оси:

75 Нм (7.5 м·кгс, 54 фут·фунт силы)

1. Направляющая гусеницы
2. Высота предельного износа

Высота предельного износа

направляющей гусеницы:

10.5 мм (0.41 дюйм)

1

2
