Периодическое техническое обслуживание и регулировка

88

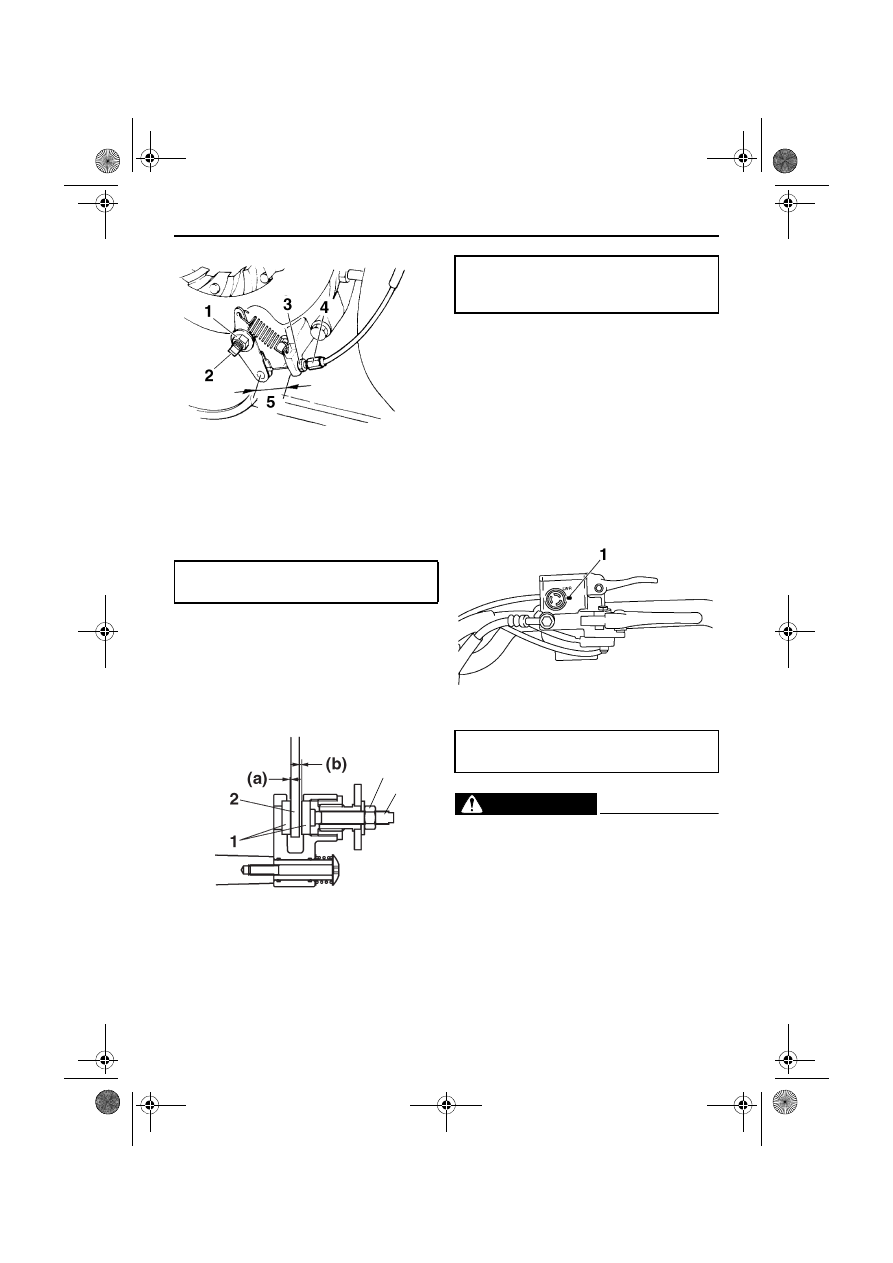

5.

Затяните контргайку троса стояночного
тормоза.

6.

Поворачивайте регулировочный болт
стояночного тормоза в ту или другую
сторону для регулировки зазора между
колодками и тормозным диском.

7.

Затяните контргайку регулировочного
болта колодки стояночного тормоза.

8.

Установите на место правую крышку и
капот.

Проверка уровня тормозной жидкости

Перед началом движения следует убедиться,
что уровень тормозной жидкости выше метки
минимального уровня. Убедитесь, что
резервуар для тормозной жидкости полон. При
необходимости добавьте тормозную
жидкость.

ОСТОРОЖНО

XWS00820

Ненадлежащее обслуживание может
привести к выходу тормозной системы из
строя. Соблюдайте следующие правила
безопасности.

●

При недостаточном уровне тормозной
жидкости в тормозную систему может
попасть воздух, что может снизить ее
эффективность.

1. Контргайка регулировочного болта колодки

стояночного тормоза

2. Регулировочной болт колодки стояночного

тормоза

3. Контргайка троса стояночного тормоза
4. Регулировочный болт троса стояночного

тормоза

5. Длина троса стояночного тормоза

Длина троса стояночного тормоза:

43.5–46.5 мм (1.713–1.831 дюйм)

1. Колодка стояночного тормоза
2. Тормозной диск
3. Регулировочной болт колодки стояночного

тормоза

4. Контргайка регулировочного болта колодки

стояночного тормоза

4

3

Зазор между колодкой стояночного

тормоза и тормозным диском (a) + (b):

1.5–2.0 мм (0.059–0.079 дюйм)

1. Минимально допустимый уровень

Предусмотренная тормозная жидкость:

DOT 4

U8HKR4X0.book  Page 88  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

89

●

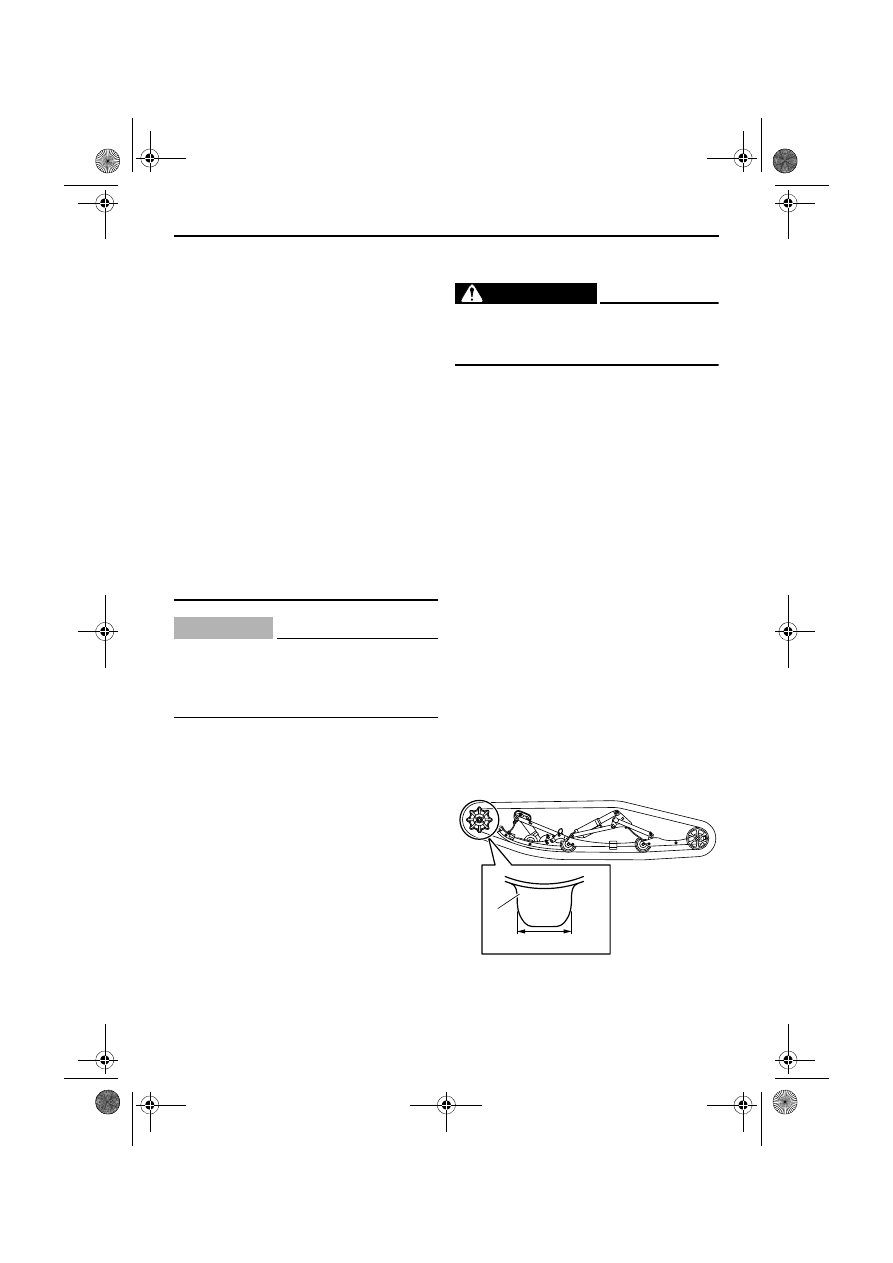

Очистите крышку наливной горловины
перед открытием. Используйте только
тормозную жидкость класса DOT 4,
хранящуюся в герметичном контейнере.

●

Используйте только специальную
тормозную жидкость; иначе могут быть
повреждены резиновые прокладки, что
может стать причиной появления утечки.

●

Доливать можно только тормозную
жидкость того же типа. При добавлении
тормозной жидкости, отличной от
тормозной жидкости класса DOT 4, может
произойти вредная химическая реакция.

●

Проследите, чтобы во время добавления
тормозной жидкости в резервуар не
попала вода. Наличие воды в тормозной
жидкости существенно снижает точку
кипения жидкости и может привести к
образованию паровой пробки.

ВНИМАНИЕ

XCS01050

Тормозная жидкость может повредить
окрашенные поверхности или
пластмассовые детали. Разлитую жидкость
следует немедленно удалить.

Поскольку тормозные накладки
изнашиваются, уровень тормозной жидкости
постепенно снижается. Низкий уровень
тормозной жидкости может означать, что
тормозные накладки изношены и/или имеется
утечка в тормозной системе; поэтому следует
проверять степень изношенности тормозных
накладок и наличие утечки в тормозной
системе. Если уровень тормозной жидкости
резко снизился, перед поездкой следует
обратиться к дилеру фирмы Yamaha для
выявления причин.

Замена тормозной жидкости

ОСТОРОЖНО

XWS00471

Замена тормозной жидкости и следующих
деталей должна производиться только
дилером фирмы Yamaha.

Замена тормозной жидкости необходима,
когда в ходе периодического технического
обслуживания или в случае повреждения или
утечки тормозной жидкости заменены
следующие компоненты.

●

Все масляные уплотнения главного
тормозного цилиндра и цилиндра суппорта

●

Тормозной шланг

XSU14360

Обратная ведущая звездочка
(FX10/FX10RTRS/FX10XT75/
FX10M53S/FX10M62S)

Проверьте обратную ведущую звездочку на
отсутствие износа и повреждений. В случае
необходимости замените.

FX10/FX10RTRS/FX10M53S/
FX10M62S
Определение степени износа ведущей
звездочки

Измерьте ширину зубца ведущей звездочки.
Если ширина зубца меньше 28 мм (1.10
дюйма), замените ведущую звездочку.

1. Зубец ведущей звездочки
2. Ширина зубца ведущей звездочки

1

2

U8HKR4X0.book  Page 89  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

90

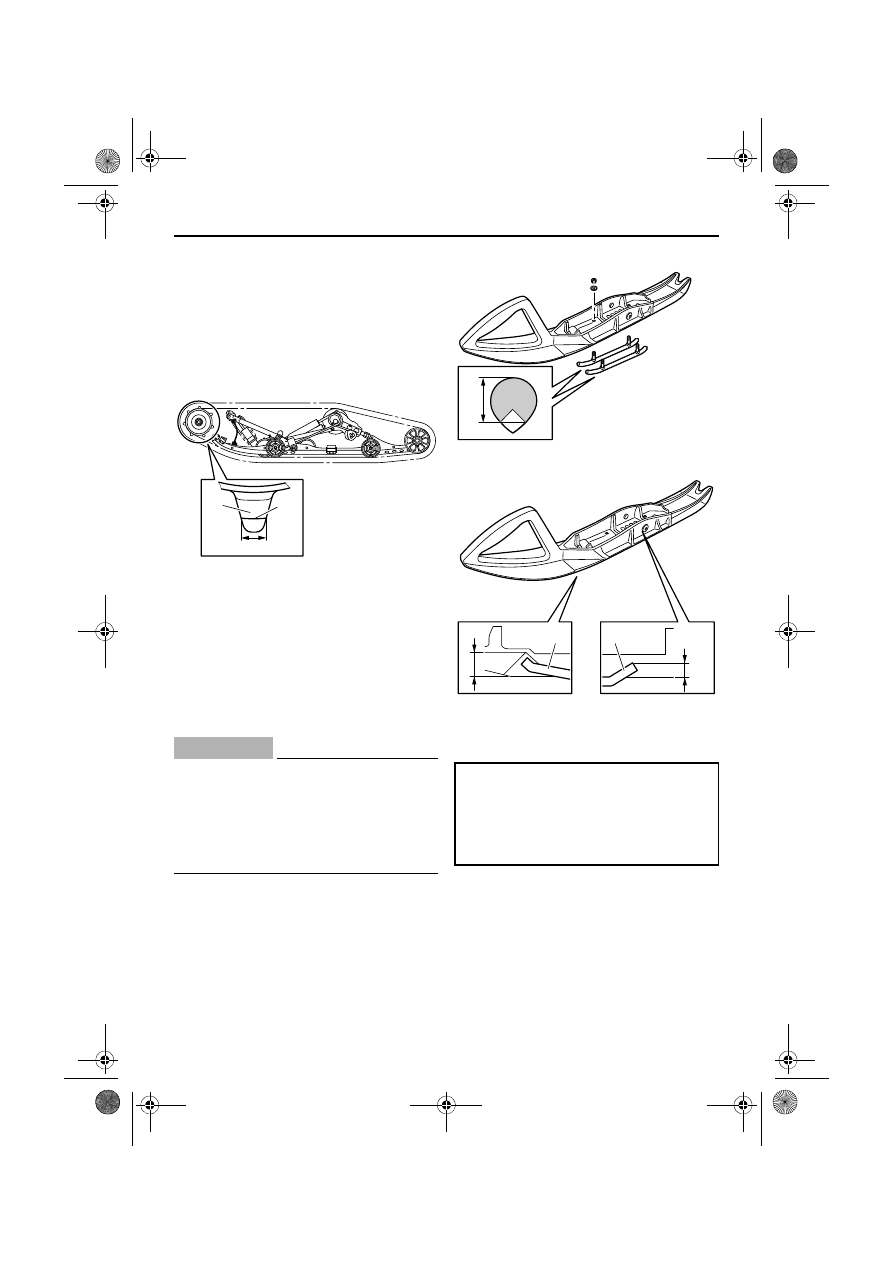

FX10XT75
Определение степени износа ведущей
звездочки

Измерьте ширину зубца ведущей звездочки на
измерительной линии (см. рисунок). Если
ширина зубца 13 мм (0.51 дюйма) или менее,
замените ведущую звездочку.

XSU14420

Лыжи и полозья

Проверка лыж и полозьев

Проверьте лыжи и полозья на отсутствие
износа и повреждений. В случае
необходимости замените.

ВНИМАНИЕ

XCS00560

Старайтесь при погрузке или выгрузке
снегохода, при движении по местам с
малым количеством снега или без снега не
поцарапать лыжи об острые края бетонных
покрытий, бордюрные камни и т.п. Это
повредит лыжи или ускорит их износ.

FX10/FX10RTRS/FX10XT/FX10XT75

1. Зубец ведущей звездочки
2. Измерительная линия
3. Ширина зубца ведущей звездочки

1

2

3

1. Предел износа полозьев

1. Предел износа лыжи (спереди)
2. Полоз
3. Предел износа лыжи (сзади)

Предел износа полозьев:

6.0 мм (0.24 дюйм)

Предел износа лыжи (спереди):

13.0 мм (0.51 дюйм)

Предел износа лыжи (сзади):

8.0 мм (0.31 дюйм)

1

1

3

2

2

U8HKR4X0.book  Page 90  Friday, June 8, 2012  12:00 PM

Периодическое техническое обслуживание и регулировка

91

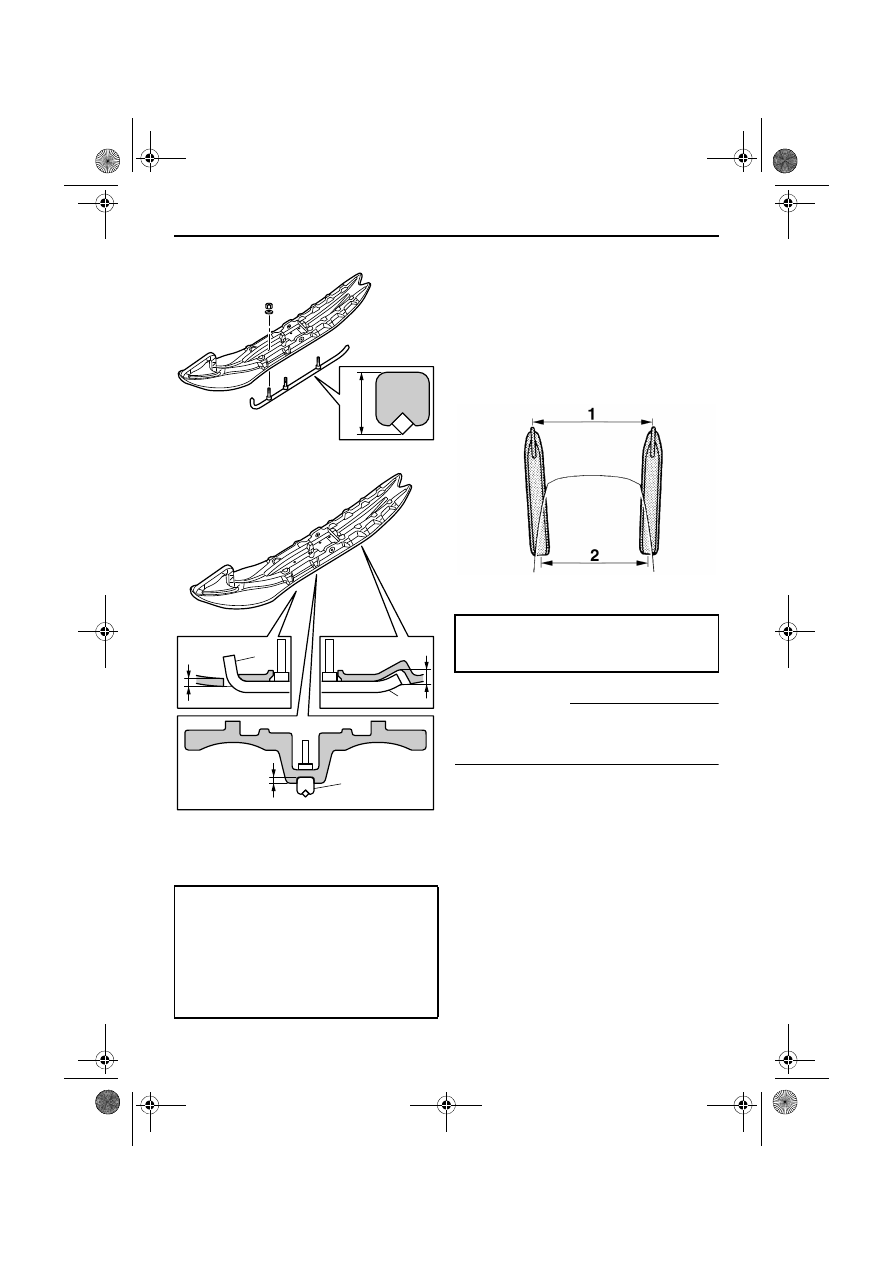

FX10M53S/FX10M62S

Выравнивание лыж

1.

Поверните руль таким образом, чтобы
лыжи были направлены строго вперед.

2.

Проверьте следующие параметры
установки лыж:

●

Лыжи направлены вперед.

●

Расхождение лыж (расстояние A –
расстояние B) в норме.

ПРИМЕЧАНИЕ

Поверните передний конец каждой лыжи
полностью внутрь, прежде чем выполнять
измерение или выравнивание.

3.

Если расхождение лыж не соответствует
норме, обратитесь к дилеру фирмы
Yamaha.

XSU12152

Система рулевого управления

Проверьте рукоятки руля на отсутствие
чрезмерного свободного хода.

Чтобы проверить рулевую колонку

1.

Подвигайте рукоятки вверх-вниз и
вперед-назад.

2.

Поверните руль немного вправо и влево.

1. Предел износа полозьев

1. Предел износа лыжи (спереди)
2. Полоз
3. Предел износа лыжи (в центре)
4. Предел износа лыжи (сзади)

Предел износа полозьев:

8.0 мм (0.31 дюйм)

Предел износа лыжи (спереди):

3.0 мм (0.12 дюйм )

Предел износа лыжи (в центре):

1.0 мм (0.04 дюйм)

Предел износа лыжи (сзади):

10.0 мм (0.39 дюйм )

1

3

2

1

4

2

2

1. Расстояние A
2. Расстояние B

Расхождение лыж (расстояние A –

расстояние B):

0.0–15.0 мм (0.00–0.59 дюйм)
