Периодическое техническое обслуживание и регулировка

100

4.

Подсоедините отрицательный провод
аккумуляторной батареи.

5.

Установите на место правую крышку и
капот.

ПРИМЕЧАНИЕ

Если новый предохранитель снова сразу
перегорел, предоставьте снегоход дилеру
фирмы Yamaha для технического осмотра.

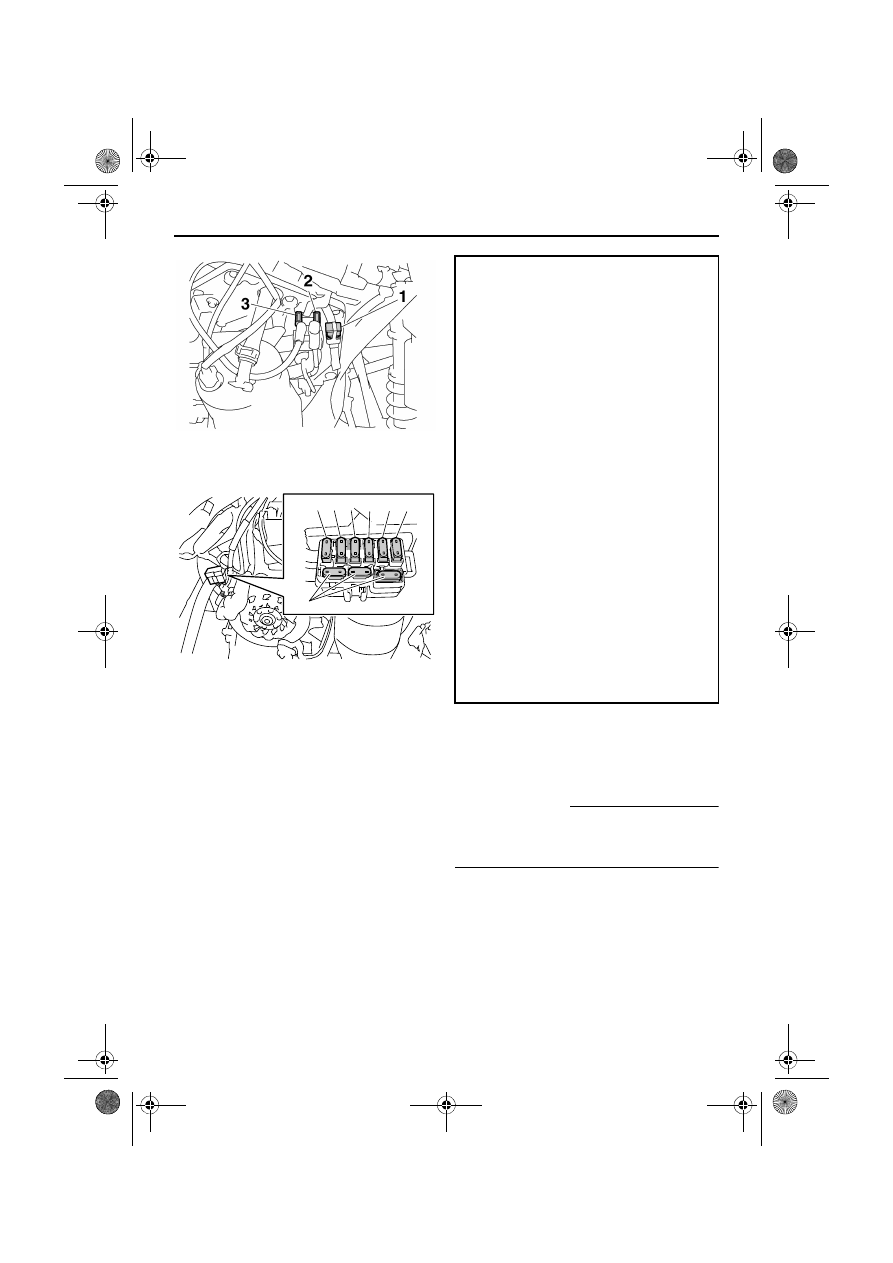

1. Главный предохранитель
2. Запасной предохранитель
3. Предохранитель системы впрыска топлива

1. Предохранитель цепи зажигания “IGN”
2. Предохранитель“S/H” (гнездо подключения

обогревателя защитной маски) (КАНАДЫ)

3. Предохранитель вентилятора радиатора

“FAN”

4. Предохранитель цепи сигнальной системы

“SIG”

5. Предохранитель гнезда для подключения к

источнику постоянного тока “DC TERM”

6. Предохранитель фары “HEAD”
7. Запасной предохранитель

1

3 4

7

5 6

2

Типы предохранителей:

Главный предохранитель:

40.0 А

Предохранитель системы впрыска

топлива:

10.0 А

Предохранитель фары:

20.0 А

Предохранитель сигнальной системы:

3.0 А

Предохранитель гнезда для
подключения к источнику постоянного

тока:

3.0 А

Предохранитель цепи зажигания:

20.0 А

Предохранитель вентилятора
радиатора:

10.0 А

Предохранитель гнезда подключения
обогревателя защитной маски:

FX10 3.0 А

FX10M53S 3.0 А (CAN)
FX10M62S 3.0 А (CAN)

FX10RTRS 3.0 А (CAN)

FX10XT 3.0 А (CAN)
FX10XT75 3.0 А (CAN)

Запасные предохранители:

20.0 А, 10.0 А, 3.0 А

U8HKR4X0.book  Page 100  Friday, June 8, 2012  12:00 PM

Поиск и устранение неисправностей

101

XSU12887

Двигатель проворачивается, но не
запускается

1.

Топливная система

●

Топливо не поступает в камеру
сгорания
• В баке нет топлива:

Залейте топливо.
↓

• Засорился топливопровод:

Прочистите топливопровод.
↓

• Засорился карбюратор:

Предоставьте снегоход дилеру
фирмы Yamaha для технического
осмотра.

●

Топливо поступает в камеру сгорания
• Двигатель залит:

Проверните двигатели или насухо
протрите свечи.

2.

Электрическая система

●

Слабая искра или отсутствие искры
• Свечи зажигания покрыты нагаром

или влажные:
Удалите нагар или протрите насухо
свечи зажигания. В случае
необходимости замените.
↓

• Неисправна система зажигания:

Предоставьте снегоход дилеру
фирмы Yamaha для технического
осмотра.
↓

• Неисправна система T.O.R.S.:

Отсоедините разъемы выключателя
дроссельной заслонки и соедините их
между собой в обход системы
T.O.R.S. ОСТОРОЖНО! Перед
шунтированием системы T.O.R.S.
убедитесь, что дроссельная
заслонка должным образом
возвращается в полностью

закрытое положение. Система
T.O.R.S. является важным
устройством обеспечения
безопасности; в случае ее
неисправности немедленно
предоставьте снегоход дилеру
фирмы Yamaha для ремонта.



[XWS00561]

3.

Недостаточная

●

Компрессия
• Ослабли гайки головки блока

цилиндров:
Затяните гайки должным образом.
↓

• Изношена или повреждена

прокладка:
Замените прокладку.
↓

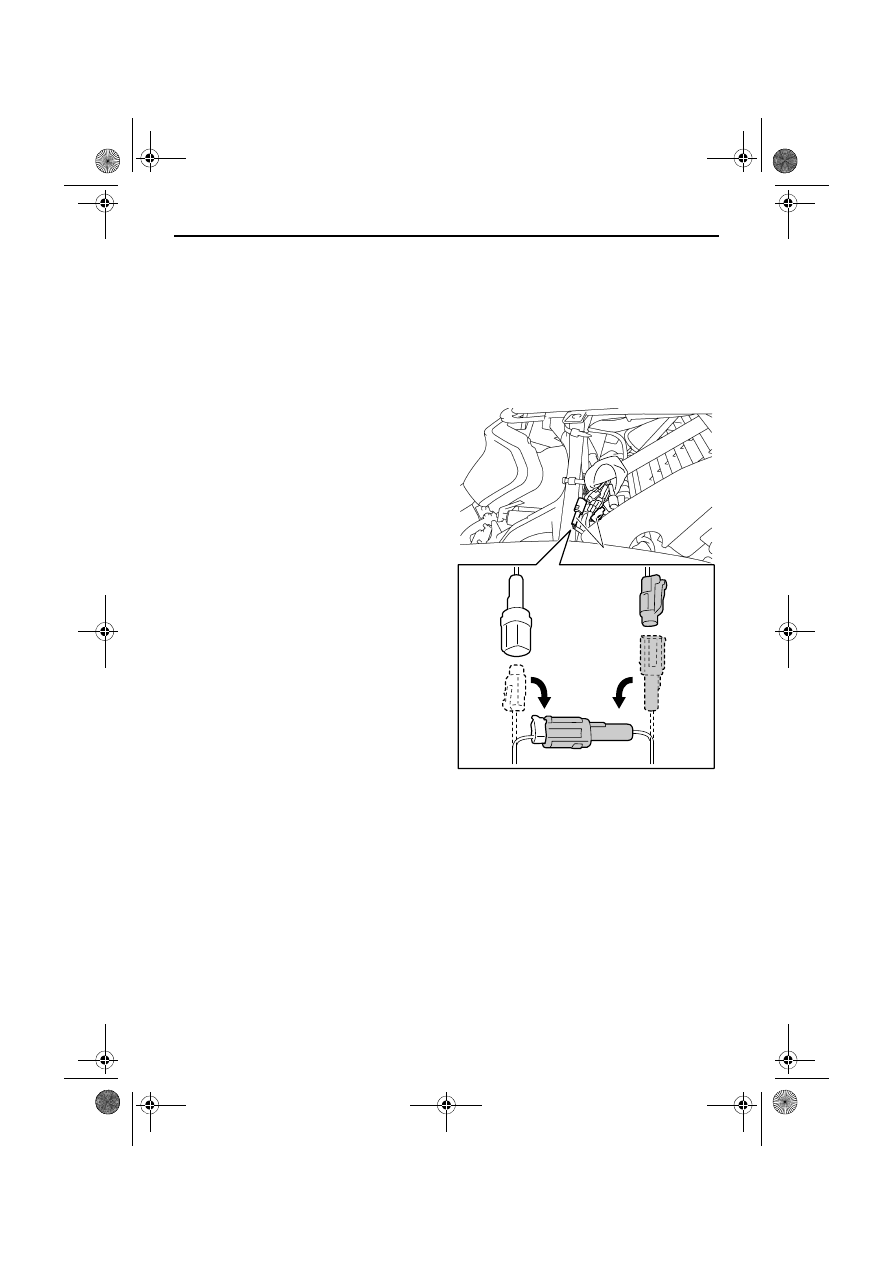

1. Разъем выключателя дроссельной заслонки

1

U8HKR4X0.book  Page 101  Friday, June 8, 2012  12:00 PM

Поиск и устранение неисправностей

102

• Изношен или поврежден поршень

или цилиндр:
Предоставьте снегоход дилеру
фирмы Yamaha для технического
осмотра.

Разряжена батарея

Если аккумуляторная батарея снегохода
разряжена, двигатель может быть запущен при
помощи 12-вольтной батареи и кабельных
перемычек.

ОСТОРОЖНО

XWS00580

●

Подсоединяйте кабельные перемычки
только к клеммам батареи. Не
подсоединяйте их к раме или другим
проводам.

●

При подсоединении кабельных
перемычек не допускайте контакта
кабельных перемычек друг с другом, с
рамой или с металлической частью
снегохода. Это может вызвать
повреждение электрической системы или
ВОЗГОРАНИЕ.

1.

Задействуйте стояночный тормоз и
переведите главный переключатель в
положение выключения.

2.

Снимите капот и правую боковую
крышку. (Порядок снятия см. на стр. 68.)

3.

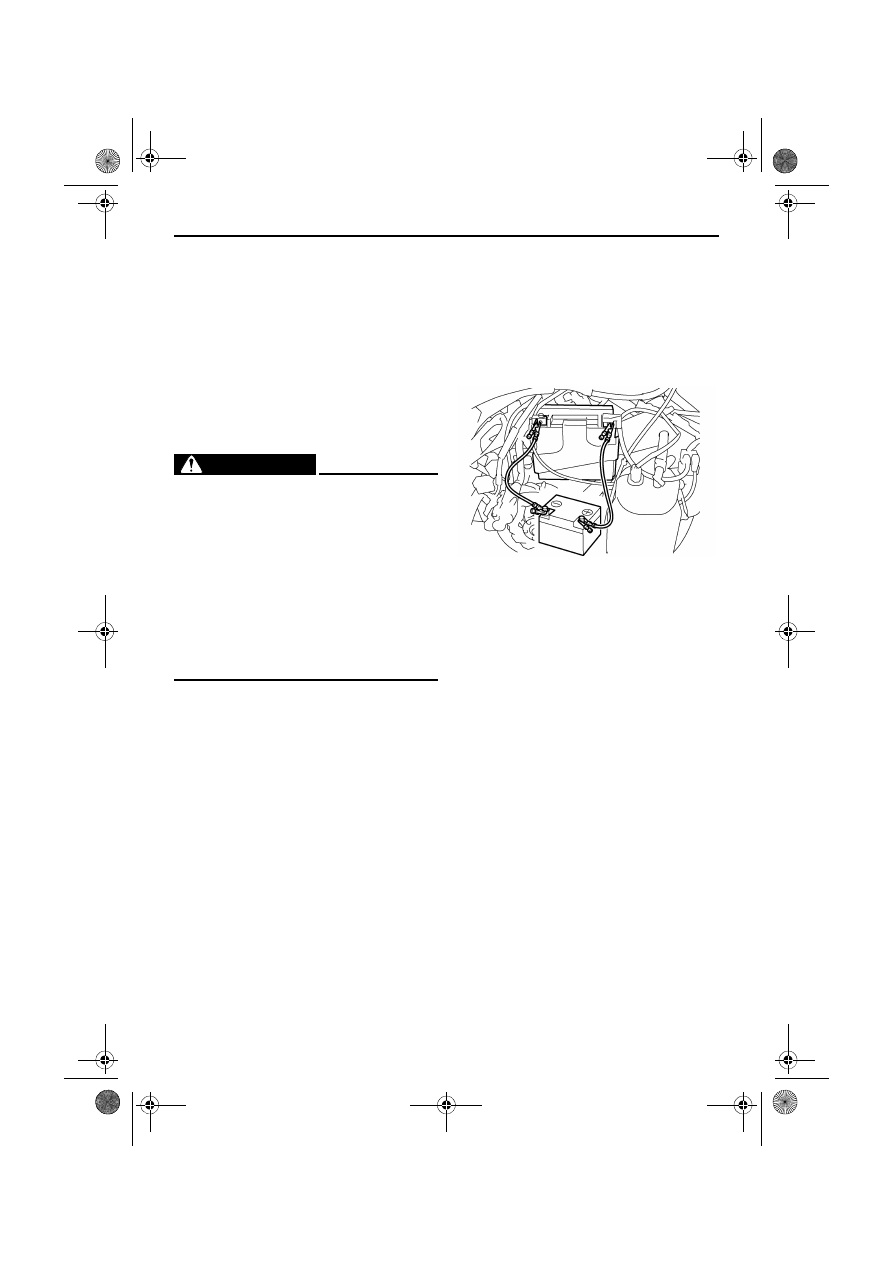

Присоедините красную (+) кабельную
перемычку к положительной (+) клемме
разряженной батареи.

4.

Присоедините другой конец красной (+)
кабельной перемычки к положительной
(+) клемме бустерной батареи.

5.

Подсоедините черную (–) кабельную
перемычку к отрицательной (–) клемме
бустерной батареи.

6.

Присоедините другой конец черной (–)
кабельной перемычки к отрицательной
(–) клемме разряженной батареи.
ВНИМАНИЕ: Будьте внимательны,

чтобы не перепутать соединения! Перед
попыткой запустить двигатель,
убедитесь, что все соединения надежно
и правильно подсоединены. Любое
неправильное соединение может
повредить электрическую систему.



[XCS00671]

7.

Запустите двигатель.

8.

Отсоедините черную (–) кабельную от
отрицательной (–) клеммы разряженной
батареи.

9.

Отсоедините черную (–) кабельную
перемычку от отрицательной (–) клеммы
внешней батареи, используемой для
запуска двигателя.

10. Отсоедините красную (+) кабельную

перемычку от положительной (+) клеммы
внешней батареи, используемой для
запуска двигателя.

11. Отсоедините красную (+) кабельную от

положительной (+) клеммы разряженной
батареи.

12. Установите на место правую крышку и

капот.

Электрический стартер не работает
или работает медленно

●

Выключатель двигателя вдавлен: Вытяните
его.

●

Плохое соединение проводов: Проверьте
соединение проводов или предоставьте
снегоход дилеру фирмы Yamaha для
проверки.

U8HKR4X0.book  Page 102  Friday, June 8, 2012  12:00 PM

Поиск и устранение неисправностей

103

●

Разряжена батарея: Зарядите батарею или
см. “Разряжена батарея” выше.

●

Двигатель заедает: Заедание двигателя
вызывается плохой смазкой, неподходящим
топливом или притоком воздуха.
Предоставьте снегоход дилеру фирмы
Yamaha для технического осмотра.

Низкая мощность двигателя

●

Мигает индикаторная лампа низкой
температуры охлаждающей жидкости:
Разогрейте двигатель.

●

Неисправны свечи зажигания: Очистите или
замените свечи зажигания.

●

Недостаточная подача топлива: См. выше
“Топливная система”.

●

Неподходящая для данной высоты над
уровнем моря или внешних условий
регулировка ремня сцепления: Предоставьте
снегоход дилеру фирмы Yamaha для
технического осмотра.

В двигателе постоянно возникают
обратные вспышки или пропуски
вспышки

●

Неисправны свечи зажигания: Замените
свечи зажигания.

●

Засорена система подачи топлива: См. выше
“Топливная система”.

●

Неисправна система T.O.R.S.: См. выше
“Электрическая система”.

Двигатель перегревается

●

Недостаточное количество охлаждающей
жидкости: Долейте охлаждающую
жидкость.

●

Воздух в системе охлаждения: Стравите
воздух из системы охлаждения или
предоставьте снегоход дилеру фирмы
Yamaha для технического осмотра.

●

Утечка охлаждающей жидкости:
Предоставьте снегоход дилеру фирмы
Yamaha для технического осмотра.

Снегоход не трогается с места

●

Неисправно клиноременное сцепление:
Предоставьте снегоход дилеру фирмы
Yamaha для технического осмотра.

●

Не двигается приводная гусеница: В
гусеницу попал посторонний предмет или
направляющие гусеницы вплавились в
сопряженные металлические детали из-за
недостаточной смазки.

●

Приводная цепь натянута слишком сильно,
слишком слабо или оборвана: Предоставьте
снегоход дилеру фирмы Yamaha для
технического осмотра.

Перекручивание ремня
клиноременной передачи

●

Неподходящий ремень: Замените
подходящим ремнем.

●

Неправильное смещение клинового ремня:
Предоставьте снегоход дилеру фирмы
Yamaha для технического осмотра.

●

Ослаблено или сломано крепление
(крепления) двигателя: Предоставьте
снегоход дилеру фирмы Yamaha для
технического осмотра.

Клиновой ремень проскальзывает или
сильно нагревается

●

Замасливание или загрязнение ремня или
поверхностей первичного и вторичного
шкивов: Очистите.

●

Неисправность системы привода: См.
“Перекручивание ремня клиноременной
передачи” выше.

Двигатель не переключается
правильно на повышенную или
пониженную передачу, или зацепление
происходит жестко

●

Изношен или поврежден клиновой ремень:
Замените ремень или предоставьте снегоход
дилеру фирмы Yamaha для технического
осмотра.
