Периодическое техническое обслуживание

68

ОСТОРОЖНО:

XCS00560

Старайтесь при погрузке или выгрузке
снегохода, при движении по местам с
малым количеством снега или без снега не
поцарапать лыжи об острые края бетонных
покрытий, бордюрные камни и т.п. Это
повредит лыжи или ускорит их износ.

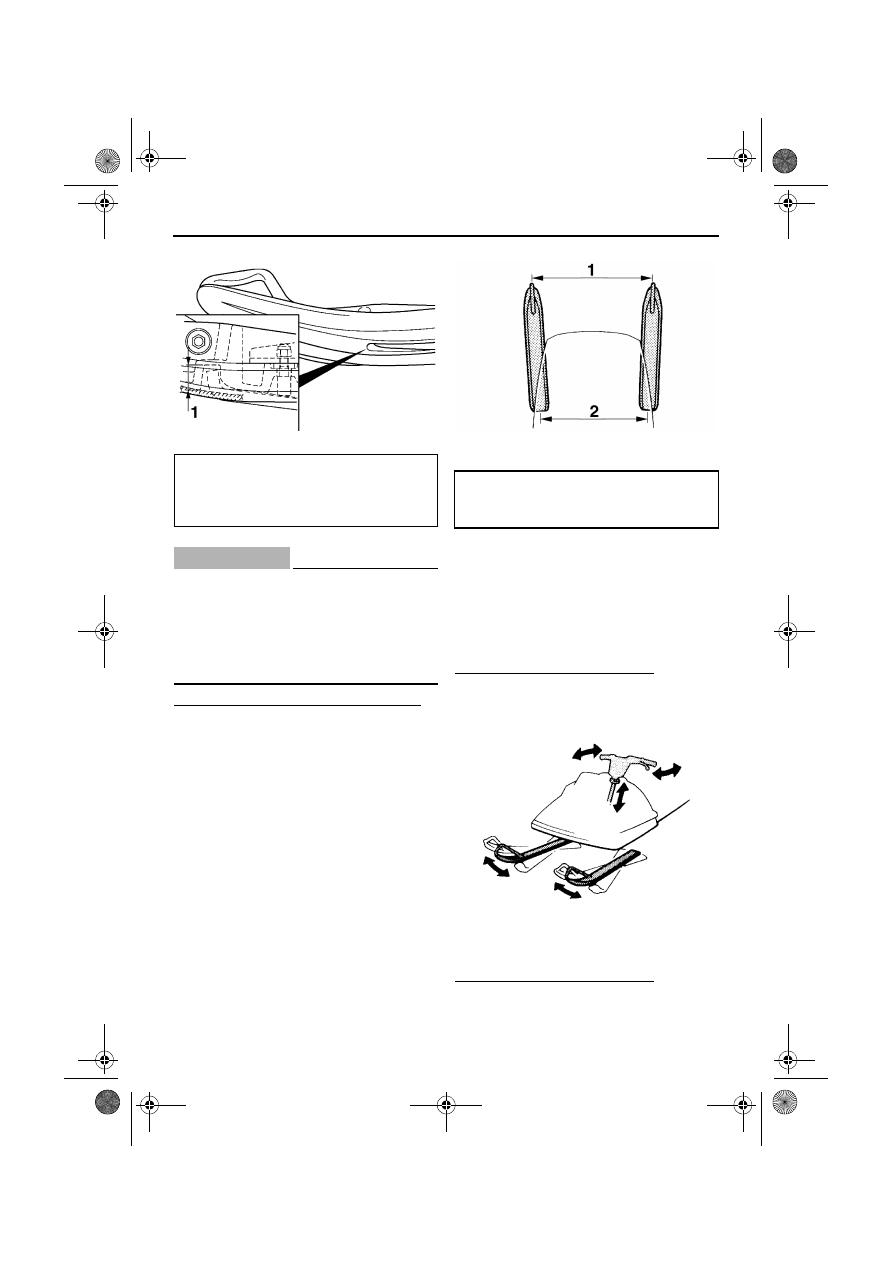

Чтобы отрегулировать параллельность лыж
1.

Поверните руль таким образом, чтобы
лыжи были направлены строго вперед.

2.

Проверьте следующие параметры
установки лыж:

●

Лыжи направлены вперед.

●

Расхождение лыж (расстояние A –
расстояние B) в норме.

3.

Если расхождение лыж не соответствует
норме, обратитесь к дилеру фирмы
Yamaha.

XSU12161

Система рулевого управления

Проверьте рукоятки руля на отсутствие
чрезмерного свободного хода.
Чтобы проверить рулевую колонку
1.

Подвигайте рукоятки вверх-вниз и
вперед-назад.

2.

Поверните руль немного вправо и влево.

При обнаружении чрезмерного свободного
хода обратитесь к дилеру фирмы Yamaha.

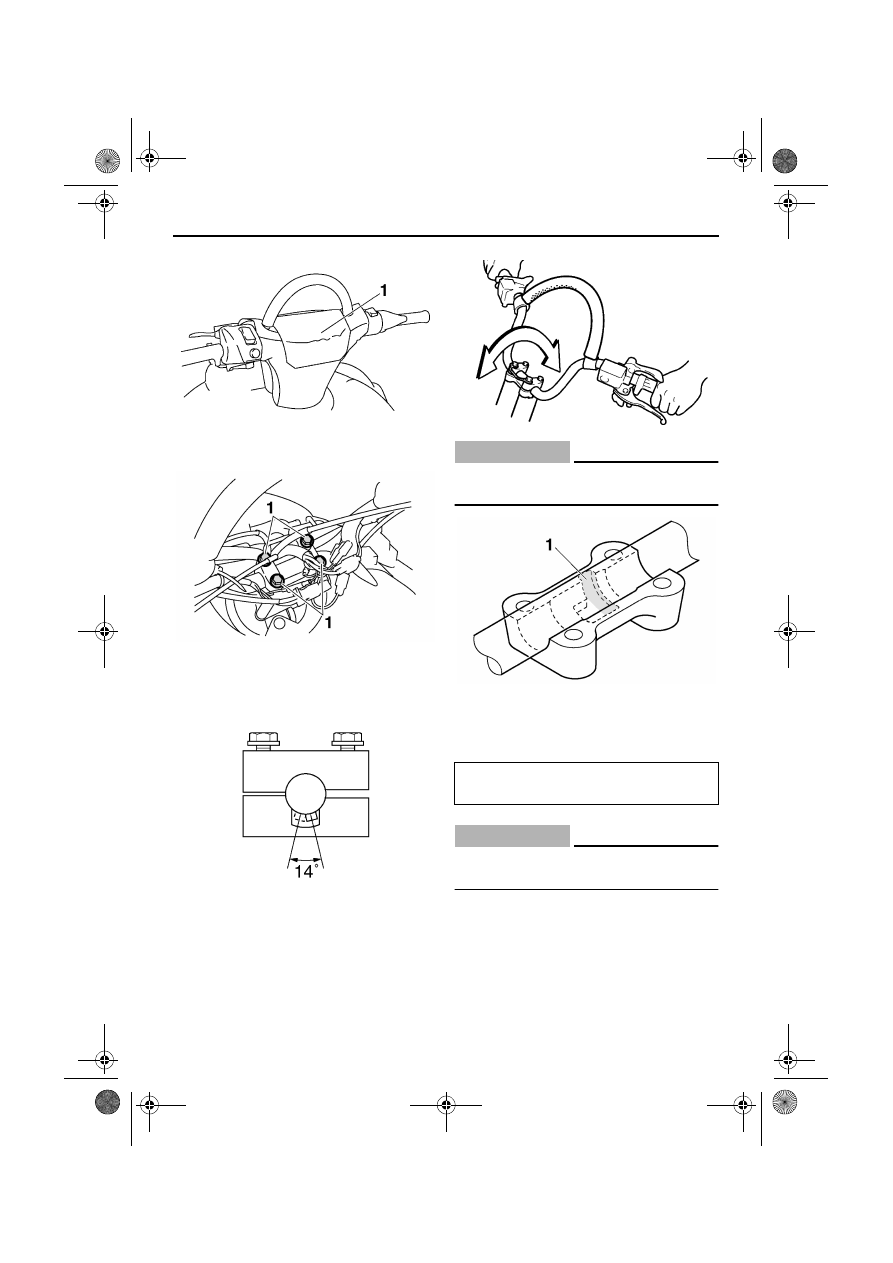

Чтобы отрегулировать высоту руля
1.

Снимите крышку рулевой колонки.

1. Предел износа лыжи

Предел износа направляющих гусеницы:

8 мм (0.31 дйм)

Предел износа лыжи:

24 мм (0.94 дйм)

1. Расстояние A
2. Расстояние B

Расхождение лыж (расстояние A –

расстояние B):

0.0–15.0 мм (0.00–0.59 дюйм)

U8GSR1X0.book  Page 68  Wednesday, March 14, 2007  12:42 PM

Периодическое техническое обслуживание

69

2.

Ослабьте болты руля.

3.

Перемещая руль вверх или вниз,
отрегулируйте его высоту в соответствии
с требуемым положением.

ОСТОРОЖНО:

XCS00570

Выступ на руле не должен находиться в
указанной зоне.

4.

Затяните болты руля и установите на
место крышку рулевой колонки.

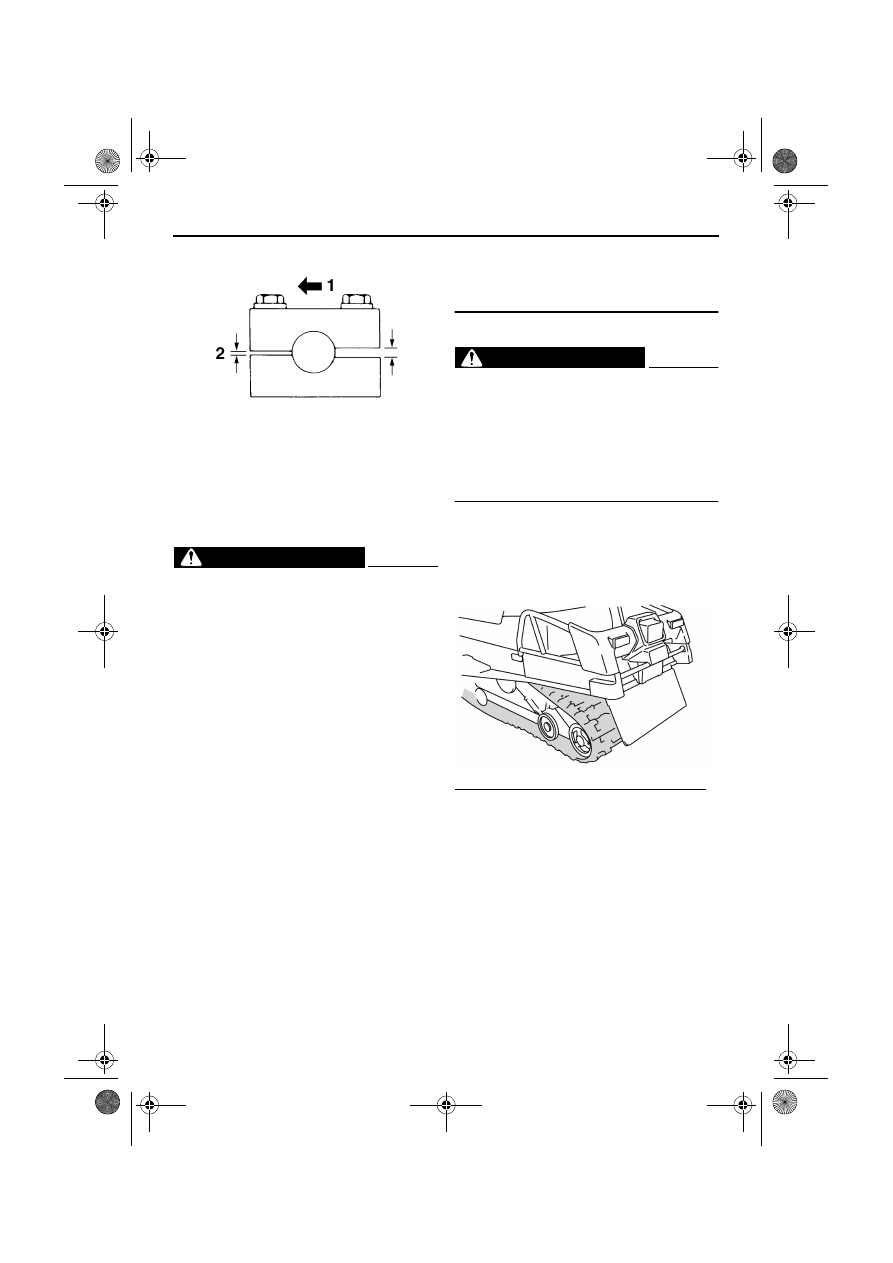

ОСТОРОЖНО:

XCS00580

Сторона с маленьким зазором держателей
руля должна быть направлена вперед.

1. Крышка руля

1. Болт руля

1. Место, где не должен устанавливаться

выступ

Крутящий момент затяжки болтов руля:

23 Нм (2.3 м·кгс, 17 фут·фунт)

U8GSR1X0.book  Page 69  Wednesday, March 14, 2007  12:42 PM

Периодическое техническое обслуживание

70

XSU12171

Приводная гусеница и

направляющие гусеницы

Приводная гусеница

ПРЕДУПРЕЖДЕНИЕ

XWS00480

Разрушение гусеничного трака, его
креплений или разного рода обломки,
вылетающие из-под гусеницы,
представляют опасность для водителя и
окружающих. Соблюдайте следующие
правила безопасности:

●

Не разрешайте никому стоять за
снегоходом при работающем двигателе.

●

Когда необходимо поднять заднюю часть
снегохода для прокрутки гусеницы,
используйте подходящую опору под
заднюю часть. Не разрешайте никому
держать заднюю часть на весу для
прокрутки гусеницы. Не подпускайте
никого близко к вращающейся гусенице.

●

Почаще проверяйте состояние гусеницы.
Заменяйте поврежденные металлические
детали направляющих. При поломке
поддерживающих стержней или
повреждении гусеницы на глубину, на
которой становятся видимыми волокна
армирующего материала, гусеницу
необходимо заменить. В противном
случае повреждение или разрушение

трака может привести к утрате
способности снегохода к торможению,
потере управления и аварии.

Проверка приводной гусеницы

ПРЕДУПРЕЖДЕНИЕ

XWS00490

При обнаружении повреждения приводной
гусеницы или нарушения ее регулировки не
пользуйтесь снегоходом. Повреждение или
отказ приводной гусеницы может привести
к потере способности к торможению и
управления снегоходом, что может стать
причиной аварии.

Проверьте приводную гусеницу на отсутствие
провисания, износа и повреждений.
В случае необходимости отрегулируйте или
замените. (Дополнительную информацию см.
в следующем разделе.)

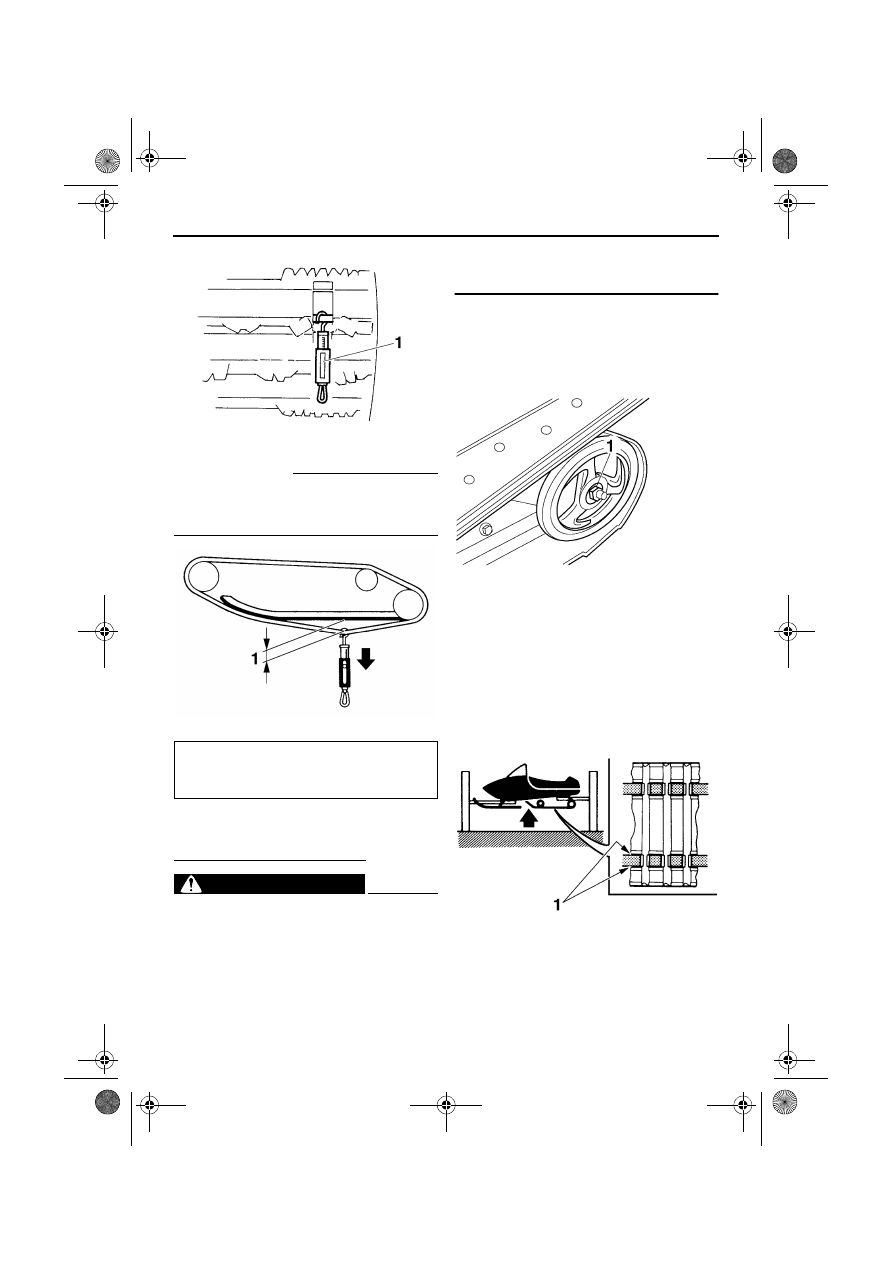

Измерение провисания приводной гусеницы
