Периодическое техническое обслуживание

72

Смещена вправо

Смещена влево

5.

Отрегулируйте провисание гусеницы в
соответствии с требуемой величиной.

ОСТОРОЖНО:

XCS00591

Правая и левая регулировочные гайки
должны быть повернуты на одинаковую
величину.

6.

Проверьте еще раз выравнивание и
провисание. При необходимости
повторите операции с 3-й по 5-ю, пока не
будет достигнуто правильное положение
гусеницы.

7.

Затяните гайку задней оси.

Положение

гусеницы

Смещена

вправо

Смещена

влево

Левая
регулировочна
я гайка

Вывернуть

Ввернуть

Правая
регулировочна
я гайка

Ввернуть

Вывернуть

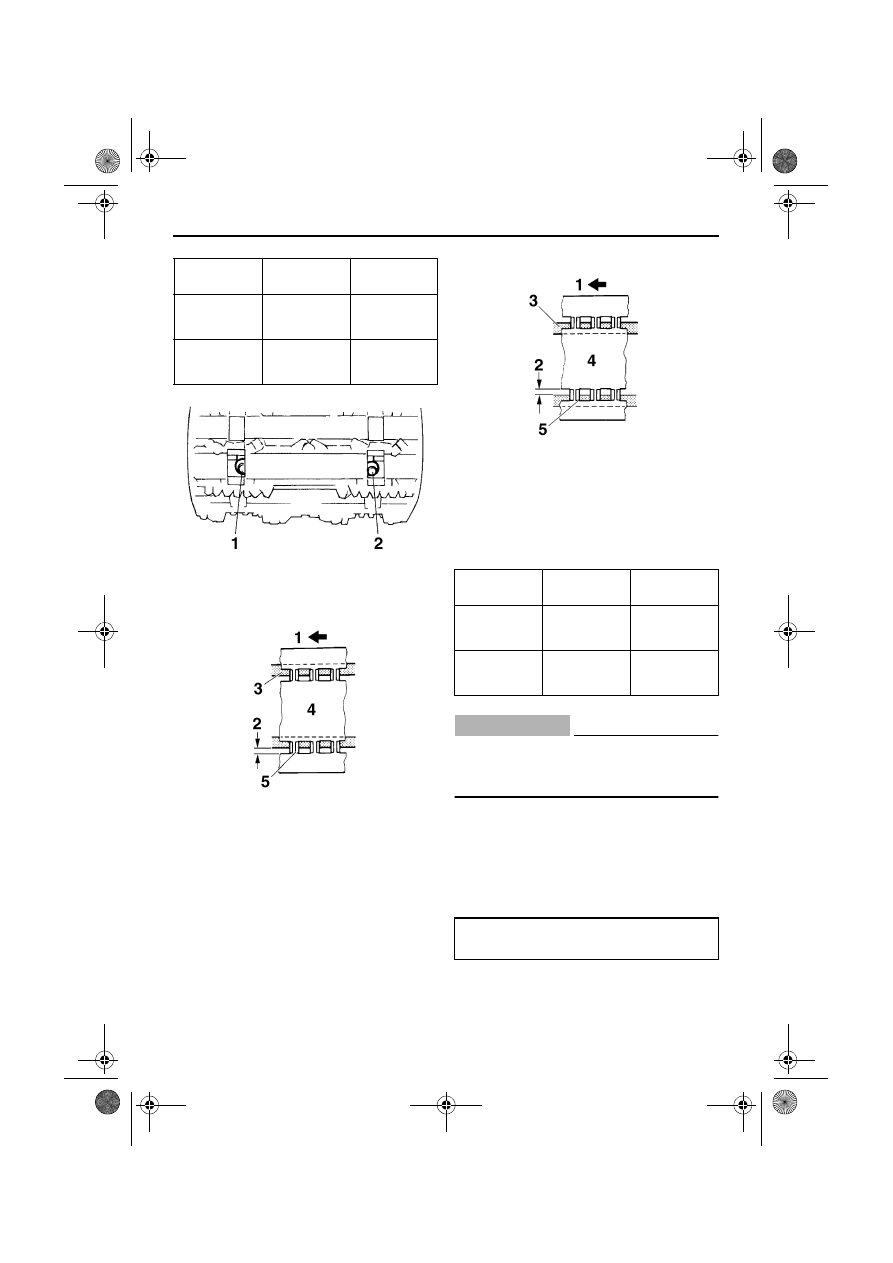

1. Левая регулировочная гайка
2. Правая регулировочная гайка

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

1. Вперед
2. Зазор
3. Направляющая гусеницы
4. Приводная гусеница
5. Металлическая деталь направляющей

Провисание

гусеницы

Больше

нормы

Меньше

нормы

Левая
регулировочна
я гайка

Ввернуть

Вывернуть

Правая
регулировочна
я гайка

Ввернуть

Вывернуть

Крутящий момент гайки задней оси:

80 Нм (8.0 м·кгс, 58 фут·фунт)

U8GSR1X0.book  Page 72  Wednesday, March 14, 2007  12:42 PM

Периодическое техническое обслуживание

73

Направляющие гусеницы

Проверьте направляющие на отсутствие
износа и повреждений.
Если износ направляющих достиг предела, их
необходимо заменить.

ОСТОРОЖНО:

XCS00350

Чаще ездите по свежему снегу. Движение по
льду или плотно утрамбованному снегу
вызывает быстрый износ направляющих
гусеницы.

XSU12190

Смазка

Смазывайте следующие места рекомендуемой
смазкой.

ПРЕДУПРЕЖДЕНИЕ

XWS00510

●

Нанесите каплю смазки только на конец
троса. Не смазывайте трос дроссельной
заслонки, поскольку он может
замерзнуть, что может привести к потере
управления.

●

Поручите смазку передней и задней
подвесок дилеру фирмы Yamaha.

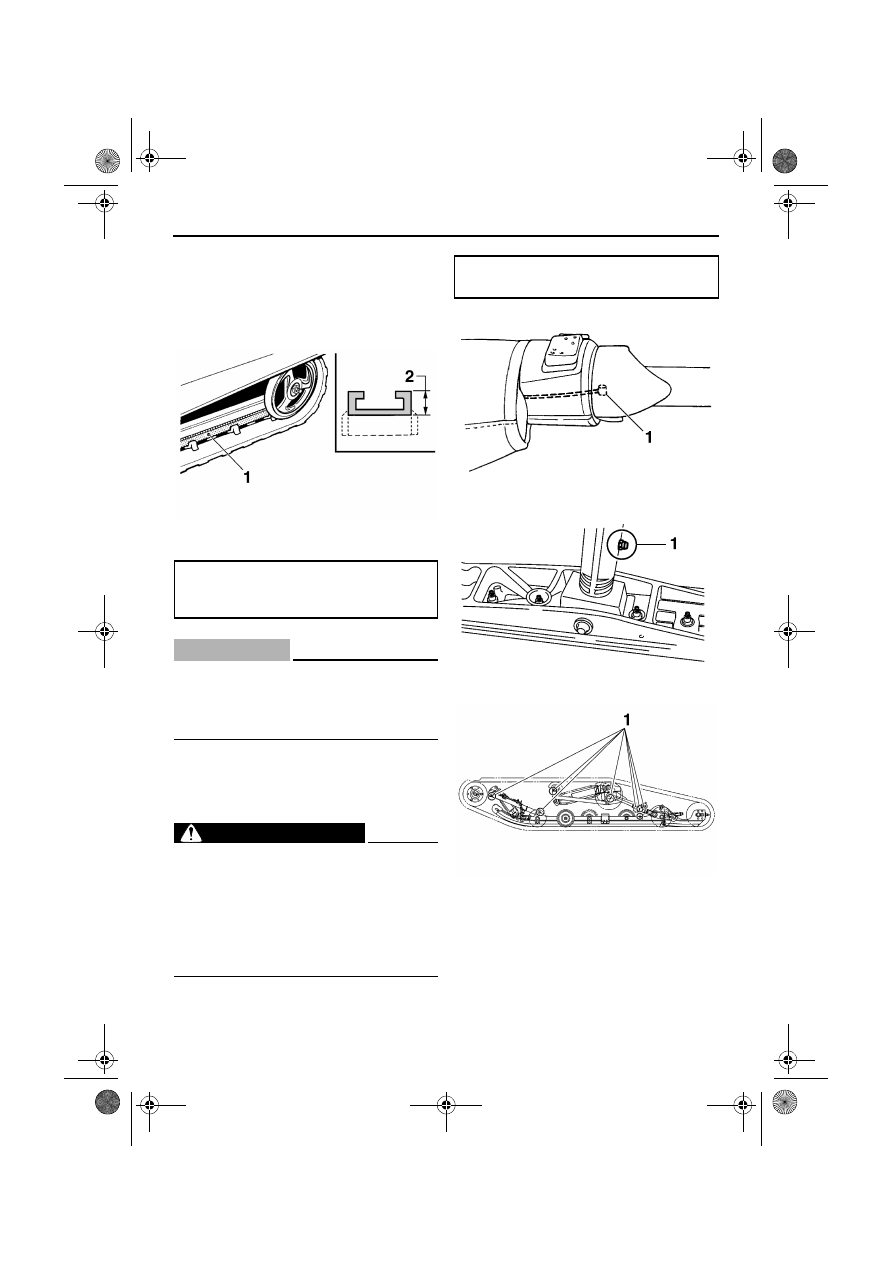

1. Направляющая гусеницы
2. Высота предельного износа

Высота предельного износа

направляющей гусеницы:

10.0 мм (0.39 дюйм)

Смазка:

Низкотемпературная смазка

1. Конец троса дроссельной заслонки

1. Место смазки

1. Место смазки

U8GSR1X0.book  Page 73  Wednesday, March 14, 2007  12:42 PM

Периодическое техническое обслуживание

74

XSU12210

Замена лампы фары

ПРЕДУПРЕЖДЕНИЕ

XWS00530

Не подносите к горячей лампе
легковоспламеняющиеся вещества и руки,
пока она не остынет.

1.

Откройте капот.

2.

Отсоедините электрический разъем фары.

3.

Снимите крышку фары.

4.

Извлеките патрон лампы, нажав на него и
потянув вверх.

5.

Извлеките лампу.

6.

Установите новую лампу, после чего
закрепите патрон на фаре.

ОСТОРОЖНО:

XCS00620

Не касайтесь колбы лампы руками и не
допускайте попадания на нее масла — в
противном случае уменьшатся срок службы
и яркость лампы.
При загрязнении колбы маслом тщательно
протрите ее ветошью, смоченной спиртом
или растворителем лака.

7.

Установите крышку фары, после чего
подсоедините разъем фары.

8.

Закройте капот.

XSU12250

Регулировка наклона луча фары

1.

Откройте капот.

2.

Снимите фиксатор.

3.

Поворачивая регулировочные винты угла
наклона фар в ту или другую сторону,
отрегулируйте угол наклона фары. Лучи

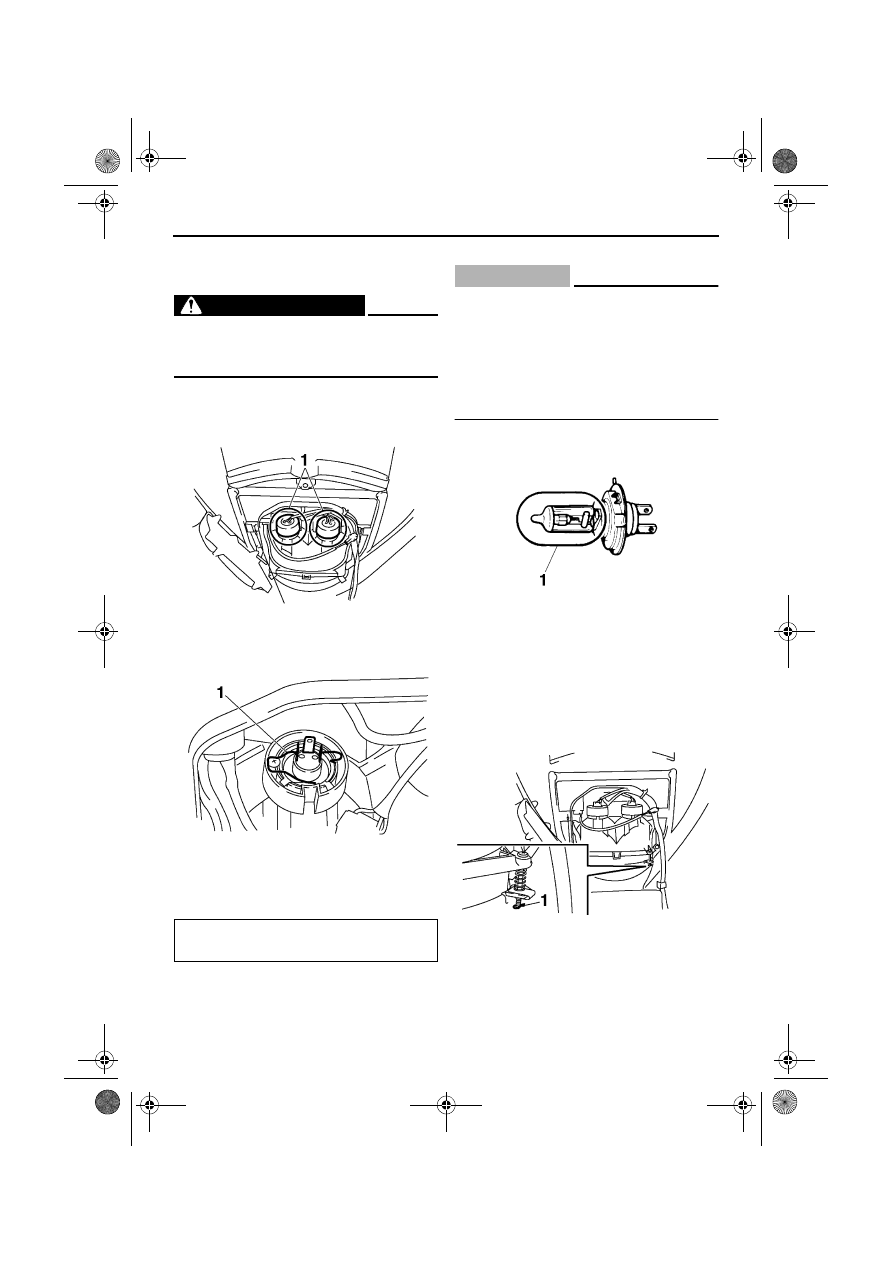

1. Крышка фары

1. Патрон лампы

Тип лампы:

Галогенная лампа

1. Не прикасаться к стеклянной части лампы.

1. Фиксатор

U8GSR1X0.book  Page 74  Wednesday, March 14, 2007  12:42 PM

Периодическое техническое обслуживание

75

от фары смещаются, как указано далее, в
зависимости от направления вращения
регулировочных винтов фары.

●

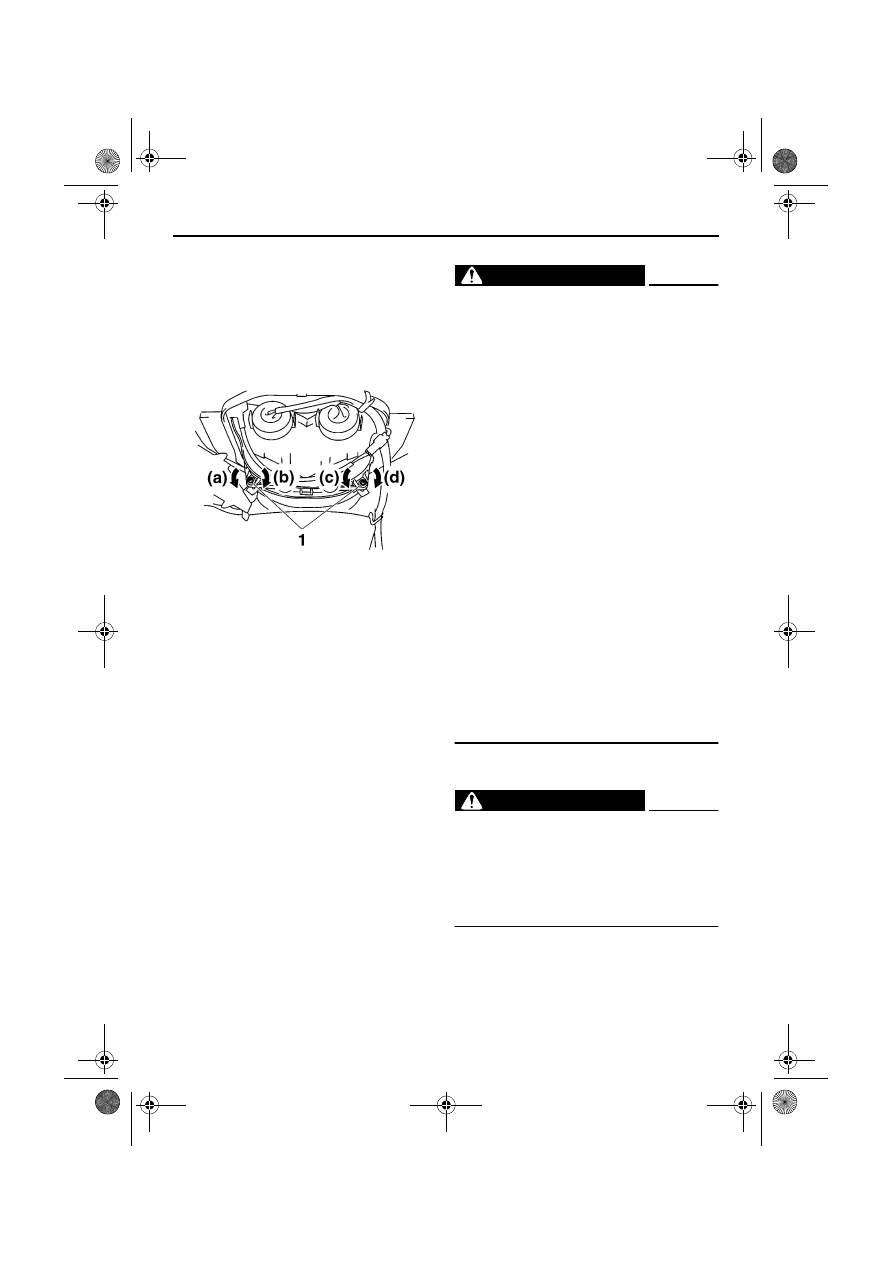

Направление (a): Вниз и влево

●

Направление (b): Вверх и вправо

●

Направление (c): Вниз и вправо

●

Направление (d): Вверх и влево

4.

Установите фиксатор и закройте капот.

XSU12290

Соединения и крепежные детали

Проверьте плотность затяжки соединений и
крепежных деталей.
При необходимости подтяните их в нужном
порядке с требуемым крутящим моментом.

XSU12300

Аккумуляторная батарея

В данном снегоходе используется
герметичный аккумулятор (MF), не
требующий обслуживания. Проверять
электролит или добавлять дистиллированную
воду не нужно.

Чтобы зарядить батарею

При первом появлении признаков разрядки
батареи обратитесь к дилеру фирмы Yamaha
для зарядки батареи. Помните, что при
наличии электрических аксессуаров на
снегоходе батарея разряжается быстрее.

ПРЕДУПРЕЖДЕНИЕ

XWS00540

Электролит батареи ядовит и опасен. Он
содержит серную кислоту и может вызвать
сильные ожоги. Не допускайте попадания
электролита на кожу, одежду или в глаза.
НЕЙТРАЛИЗАЦИЯ:

●

НАРУЖНАЯ: Смыть водой.

●

ВНУТРЕННЯЯ: Выпить большое
количество воды или молока. Затем
выпить магнезию, взбитое яйцо или
растительное масло. Немедленно
обратиться к врачу.

●

ГЛАЗА: Промывать водой в течение 15
минут, после чего немедленно обратиться
к врачу.

Батареи выделяют взрывоопасные газы.
Рядом с батарей не должны находиться
искрящие провода, открытое пламя,
зажженные сигареты и т.п. Во время
зарядки батареи или ее эксплуатации в
закрытом помещении должна быть
обеспечена достаточная вентиляция. При
работе с батареей всегда защищайте глаза.
ДЕРЖИТЕ АККУМУЛЯТОРНУЮ
БАТАРЕЮ В МЕСТЕ, НЕДОСТУПНОМ
ДЛЯ ДЕТЕЙ.

XSU12321

Замена предохранителя

ПРЕДУПРЕЖДЕНИЕ

XWS00550

Используйте только предохранители
указанного типа. Неподходящий
предохранитель может стать причиной
выхода из строя электрооборудования или
ВОЗНИКНОВЕНИЯ ОПАСНОСТИ
ВОЗГОРАНИЯ.

1. Регулировочный винт угла наклона фары
