Снегоход Ski-Doo rev-xp-600-ace. Руководство - часть 13

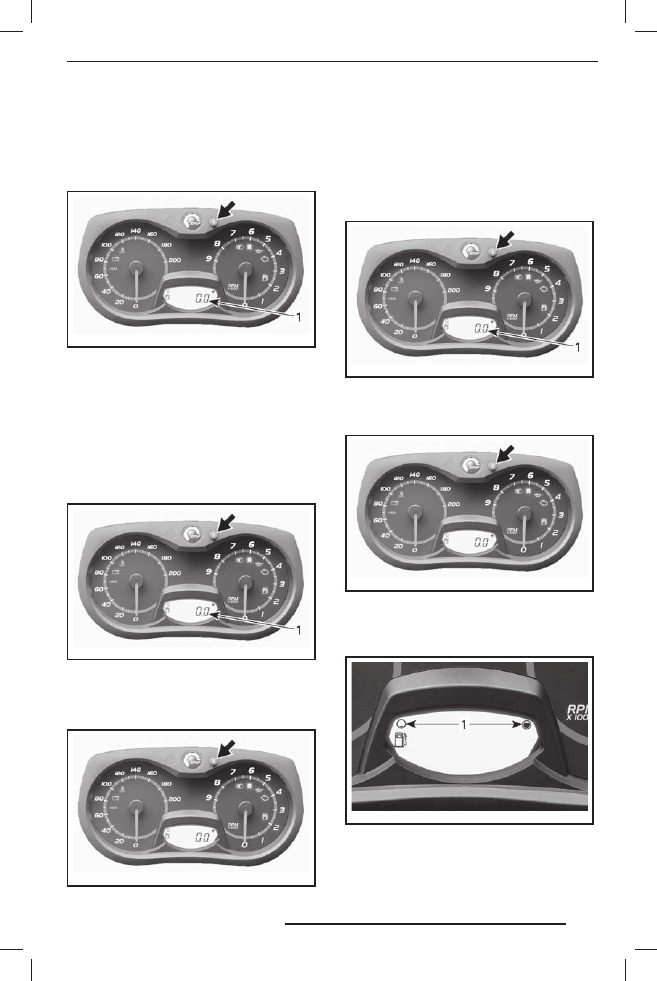

A) Одометр

Измеряет общий пробег снегохода в ки-
лометрах или милях.

Для выбора режима одометра нажмите
кнопку SET (S).

mmo2008-003-013_ c

1. Режим одометра

B) Счётчик пробега за поездку «A»

или «B»

Счётчик пробега за поездку измеряет
путь, пройденный снегоходом с момен-
та последнего сброса показаний.

Для выбора режима счётчика пробега
за поездку (TRIP A / TRIP B) нажмите
кнопку SET (S).

mmo2008-003-013_ c

1. Режим счётчика пробега за поездку

(TRIP A/TRIP B)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

mmo2008-003-013_ d

C) Счётчик моточасов

При включённом электрооборудовании
этот счётчик регистрирует наработку
двигателя с момента последнего сбро-
са показаний.

Для выбора режима счётчика моточа-
сов (HrTRIP) нажмите кнопку SET (S).

mmo2008-003-013_ c

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удер-
живайте кнопку SET (S).

mmo2008-003-013_ d

D) Уровень топлива

Сегментный индикатор непрерывно по-
казывает остаток топлива в баке.

mmo2008-003-020_ a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29.10.2012 17:06:49

Настройка информационного
центра

Выбор единиц измерения
(км/ч или миль/ч)

Можно установить метрические едини-
цы измерения или единицы измерения,
принятые в Великобритании и США.
Обратитесь к авторизованному диле-
ру Ski-Doo.

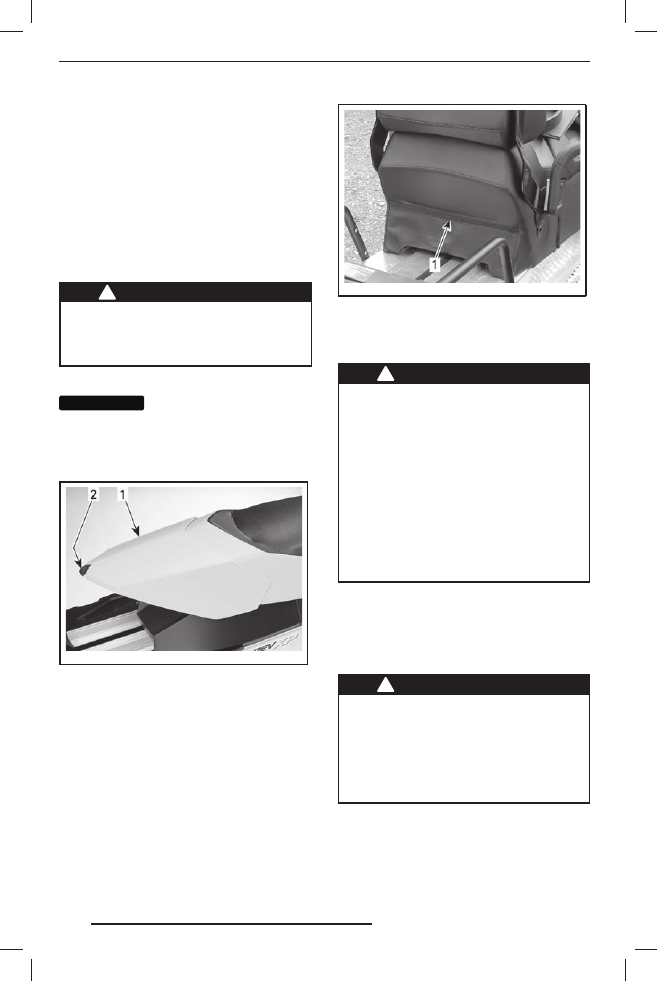

14) Багажное отделение

ПРЕДОСТЕРЕЖЕНИЕ

Багажные отделения должны быть
надёжно закрыты и в них не долж-
ны располагаться острые, тяжё-
лые или хрупкие предметы.

Одноместные модели

ВНИМАНИЕ

МАКСИМАЛЬНАЯ гру-

зоподъёмность 1,8 кг (груз должен
быть равномерно распределён).

Осторожно потяните защёлку вверх,
а затем назад, чтобы отпереть крышку.

mmo2008-003-017_ a

1. Багажное отделение
2. Защёлка

Двухместные модели

Багажное отделение располагается
в задней части сиденья.

Просто открывается и закрывается бла-
годаря застёжке-молнии.

mmo2010-003-008_ a

1. Застёжка-молния багажного отделения

15) Задняя багажная

площадка

ПРЕДОСТЕРЕЖЕНИЕ

Пре д меты на зад нем бага жни -
ке должны быть надёжно закре-
плены. Не перевозите хрупкие
предметы. Тяжёлый груз на за-
днем багажнике может ухудшить
управляемость снегохода. Отрегу-
лируйте подвеску в соответствии
с нагрузкой. Грузоподъёмность
задней багажной площадки огра-
ничена: МАКСИМУМ — 15,8 кг. При
перевозке груза передвигайтесь
осторожно. Неровности преодо-
левайте на малой скорости.

16) Пассажирское сиденье

Двухместные модели

Фиксированное пассажирское сиденье
со спинкой.

ПРЕДОСТЕРЕЖЕНИЕ

Во в ре м я д в и же н и я с не гоход а
п а с с а ж и р ( - ы ) д о л ж е н с и д е т ь
на своём месте, опираясь ногами
на подножки и держась руками
за поручни. Соблюдайте это про-
стое правило и риск падения пас-
сажира будет сведён к минимуму.

17) Поручни для пассажира

Двухместные модели

Задние поручни служат для того, чтобы
пассажир мог за них держаться.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29.10.2012 17:06:49

18) Гнездо для

подключения
электрообогрева
забрала шлема

К этому гнезду можно подк лючить
электрообогрев забрала шлема. На-
пряжение подаётся только при работа-
ющем двигателе. В комплект снегохода
входит удлинительный витой провод.

19) Сцепное устройство

Сцепное устройство можно использо-
вать для буксировки различных грузов.
Используйте буксировочную тягу.

ПРИМЕЧАНИЕ: Допустимый вес бук-
сируемого груза указан в табличке
на корпусе снегохода. Не перегружай-
те снегоход.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-
ровки груза запрещено. Исполь-
зуйте жёстк ую буксирную тяг у.
Груз, буксируемый на канате, мо-
жет врезаться в снегоход при вне-
запном торможении или на склоне
и опрокинуть его.

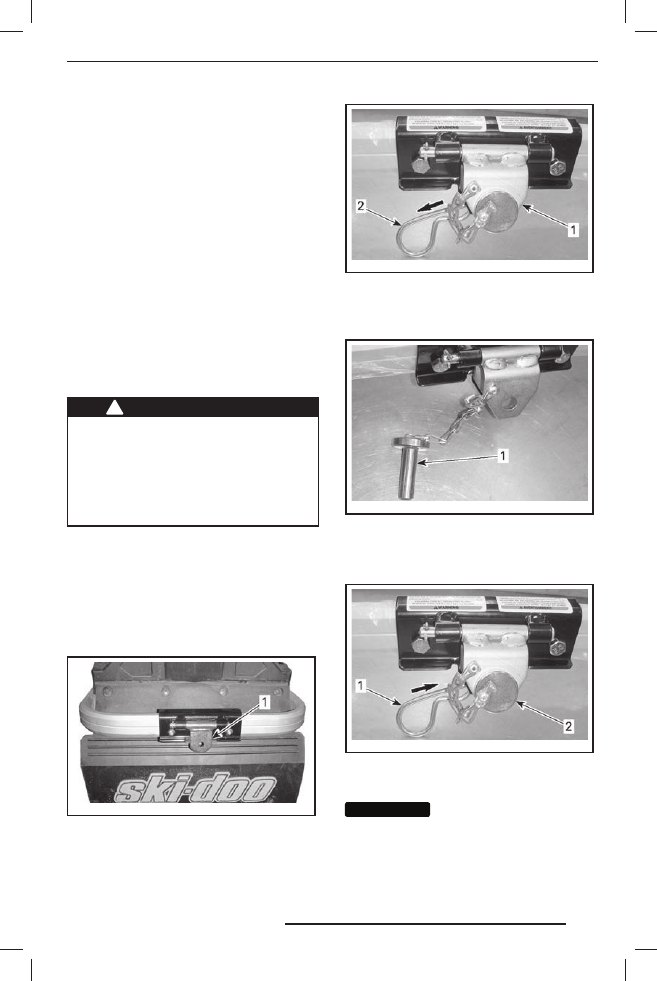

Сцепное устройство
(язычкового типа)

Чтобы прицепить оборудование к сцеп-
ному устройству, закрепите буксиро-
вочную тяг у к проушине сцепного
устройства, используя фиксирующий
палец.

mmo2011-002-100_ b

СЦЕПНОЕ УСТРОЙСТВО (ЯЗЫЧКОВОГО ТИПА)
1. Проушина

Сцепное устройство (типа C)

Сняв проволочный фиксатор, отсоеди-
ните сцепное устройство от опоры.

mmo2010-009-003_ a

1. Сцепное устройство
2. Проволочный фиксатор

Извлеките палец из сцепного устрой-
ства и присоедините буксирную тягу.

mmo2010-009-004_ a

ТИПОВОЙ ВАРИАНТ
1. Палец

Закрепите палец с помощью проволоч-
ного фиксатора.

mmo2010-009-003_ b

ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
2. Палец

ВНИМАНИЕ

Во избежание повреж-

дений снегохода отсоединяйте сцеп-
ное устройство от опоры. Убеди-
тесь, что при буксировке сцепное
устройство перемещается свободно.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29.10.2012 17:06:49

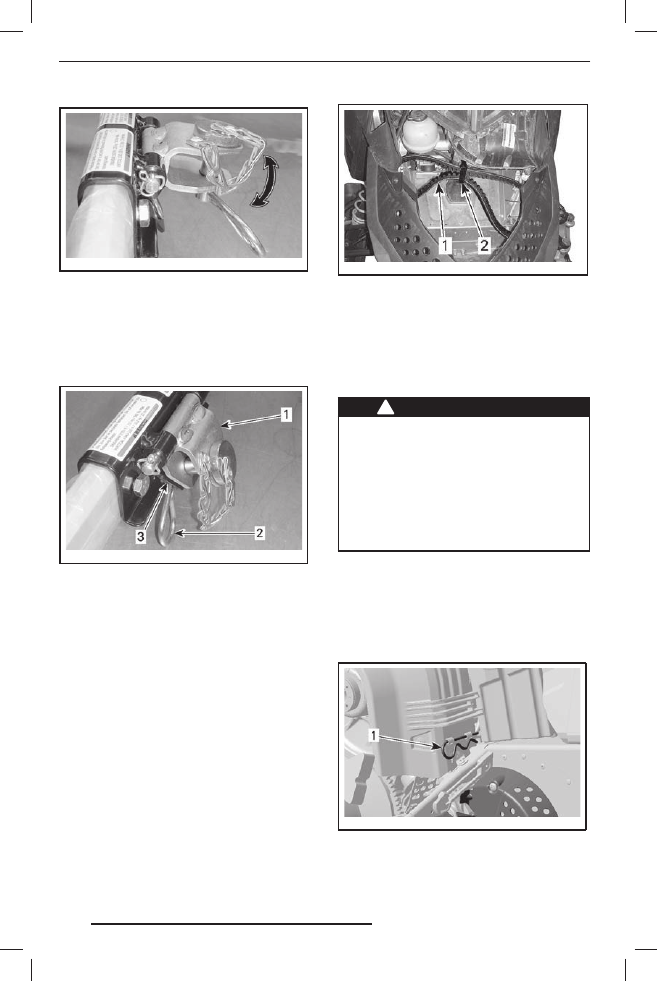

mmo2010-009-005_ a

ПРИ БУКСИРОВКЕ СЦЕПНОЕ УСТРОЙСТВО
ДОЛЖНО ПЕРЕМЕЩАТЬСЯ СВОБОДНО

Что б ы из б еж ат ь п ояв ления ш у м а
во время движения, когда сцепное
устройство не используется, закре-
пляйте его на основании с помощью
проволочного фиксатора.

mmo2010-009-006_ a

СЦЕПНОЕ УСТРОЙСТВО НЕ ИСПОЛЬЗУЕТСЯ
1. Сцепное устройство
2. Проволочный фиксатор
3. Опора

20) Держатель запасного

ремня вариатора

Держатель предназначен для крепле-
ния запасного ремня вариатора. Запас-
ной ремень вариатора не входит в ком-
плект поставки снегохода.

Снимите капот, см. «КАПОТ» в текущем
разделе.

Расположите ремень вариатора в дер-
жателе, как показано на рисунке, и за-
крепите его с помощью застёжки типа
«липучка».

mmo2011-009-001_ a

1. Запасной ремень вариатора.
2. Застёжка типа «липучка»

21) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня
вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:
– со снятым кожухом ремня вариа-

тора и щитками;

– с открытыми и/или снятыми ка-

потом или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.

Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.

Откройте левую боковую панель мо-
торного отсека, описание операций см.
в данном разделе.

Извлеките проволочный фиксатор.

mmo2008-003-063_ a

1. Проволочный фиксатор

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29.10.2012 17:06:49
