ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-
тесь, что стояночный тормоз от-
к лючён. Продолжительное дви-
жение на снегоходе с нажатым
р ыч агом тор моз а може т с тать
причиной повреж дения тормоз-
ной системы, потери тормозного
эффекта и/или возгорания.

Включение стояночного тормоза

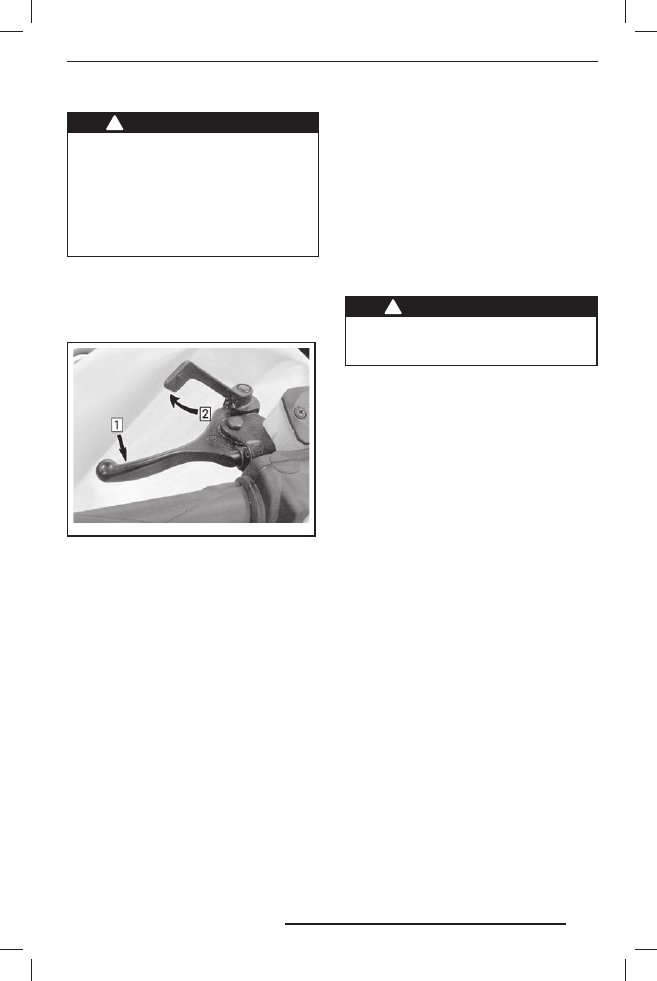

Нажмите рычаг тормоза и зафиксируй-
те его, как указано ниже, с помощью
блокировочного рычага, см. рис.

mmo2009-005-006_ a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2: Зафиксируйте рычаг тормоза с помощью

блокировочного рычага

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокирую-
щий рычаг автоматически вернётся
в исходное положение. Перед началом
движения не забывайте полностью от-
ключать стояночный тормоз.

5) Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство)
располагается на левой стороне консоли.

Чтобы обеспечить возможность эксплу-
атации снегохода, необходимо надеть
колпачок шнура безопасности на кон-
тактное устройство.

ПРИМЕЧАНИЕ: Если запрограммиро-
ванный ключ DESS (колпачок шнура
безопасности) правильно установлен
на контактное устройство, должны про-
звучать два коротких звуковых сигнала.
Если Вы слышите другую комбинацию
звуковых сигналов, см. «СИСТЕМА МО-
НИТОРИНГА» для определения кода не-
исправности DESS.

Снятие колпачка шнура безопасности
с выключателя (контактного устрой-
ства) приведёт к остановке двигателя.

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необхо-
димо прикрепить шнур безопас-
ности к петле на одежде.

Система DESS

В колпачке шнура безопасности распо-
лагается ключ DESS, который является
аналогом обычного ключа зажигания.

В колпачок шнура безопасности (ключ
DESS) встроена электронная схема
с уникальным цифровым кодом.

Авторизованный дилер запрограмми-
ровал систему DESS Вашего снегохо-
да, чтобы она могла распознавать ключ
DESS, расположенный в колпачке шну-
ра безопасности — это обеспечивает
возможность эксплуатации Вашего
снегохода.

При использовании другого шнура
безопасности, на распознавание кото-
рого не запрограммирована система
DESS, двигатель снегохода запустится,
но частота вращения коленчатого вала
не достигнет значения, достаточного
для включения ведущего шкива вариа-
тора и начала движения снегохода.

Убедитесь, что колпачок шнура очищен
от грязи или снега.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29.10.2012 17:06:49

mmo2011-004-100_ a

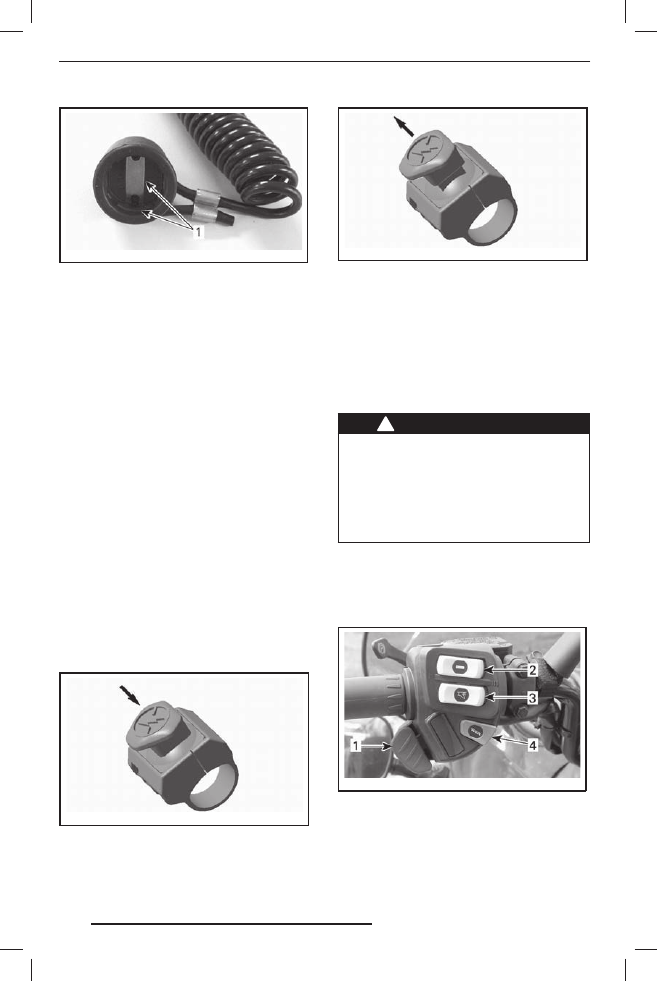

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Универсальность системы DESS

Авторизованный дилер Ski-Doo может
запрограммировать систему DESS Ва-
шего снегохода для работы с 8-ю раз-
личными ключами DESS.

Мы рекомендуем приобрести дополни-
тельный шнур безопасности у Вашего
авторизованного дилера Ski-Doo. Если
Вы владеете несколькими снегохода-
ми, оборудованными системой DESS,
дилер Ski-Doo может запрограммиро-
вать их таким образом, чтобы каждый
из них мог работать с ключами DESS
от других снегоходов.

6) Выключатель двигателя

Выключатель двигателя расположен
справа на руле.

Используйте этот выключатель для оста-
новки двигателя в экстренной ситуации.

Для остановки двигателя следует на-
жать на кнопку (переведя её, тем са-
мым, в положение «OFF»).

mmo2007-009-038_ a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запу-
ска двигателя, выключатель должен
находиться в верхнем положении (ON).

mmo2007-009-038_ b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно озна-
комиться с работой этого устройства
путём многократного использования
при первой поездке и в дальнейшем
для любой остановки двигателя. При-
обретённые навыки будут очень полез-
ны, если Вы окажетесь в экстремальной
ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Е с л и п о в о д о м д л я а в а р и й н о й
остановки двигателя послужила
какая-то неисправность, то перед
запуском двигателя необходимо
найти и устранить её причину. Об-
ратитесь к авторизованному диле-
ру Ski-Doo.

7) Многофункциональный

переключатель

Многофункциональный переключатель
расположен слева на руле.

mmo2007-003-003_ a

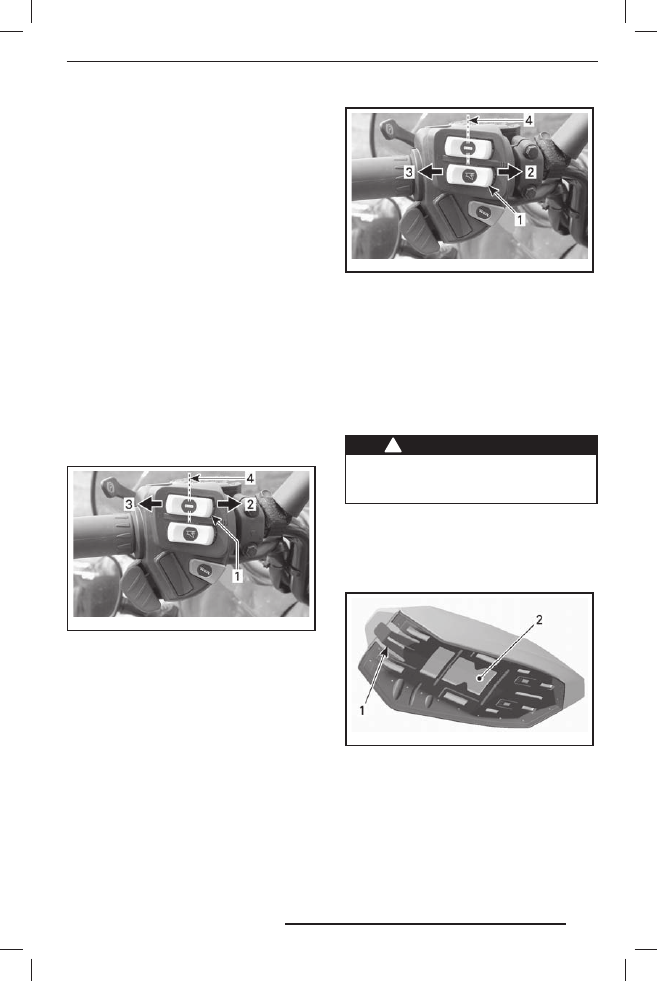

1. Переключатель света фары
2. Выключатель электрообогрева рукояток руля
3. Выключатель электрообогрева рычага дрос-

сельной заслонки

4. Кнопка пуска двигателя

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29.10.2012 17:06:49

Кнопка пуска двигателя

Нажмите кнопку, чтобы запустить дви-
гатель. Подробно процедура пуска опи-
сана в главе «ПУСК ДВИГАТЕЛЯ» раз-
дела «ОСНОВНЫЕ ОПЕРАЦИИ».

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО
света фары нажмите переключатель.
Приборы освещения автоматически
включаются при работающем двигателе.

Выключатель электрообогрева
рукояток руля

ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда ча-
стота вращения коленчатого вала пре-
вышает 2000 об/мин.

Выберите положение переключателя,
которое позволит обеспечить необхо-
димую интенсивность обогрева и под-
держание комфортной для Ваших рук
температуры.

mmo2007-003-003_ b

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Горячо
3. Тепло
4. Выключено («OFF»)

Выключатель электрообогрева
рычага дроссельной заслонки

ПРИМЕЧАНИЕ: Обогрев рычага дрос-
сельной заслонки функционирует толь-
ко тогда, когда частота вращения колен-
чатого вала превышает 2000 об/мин.

Выберите положение переключателя,
которое позволит обеспечить необхо-
димую интенсивность обогрева и под-
держание комфортной д ля Вашего
большого пальца температуры.

mmo2007-003-003_ c

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Горячо
3. Тепло
4. Выключено («OFF»)

8) Регулируемые зеркала

Каждое зеркало может быть отрегули-
ровано в соответствии с пожеланиями
водителя.

ПРЕДОСТЕРЕЖЕНИЕ

Регулировка зеркал выполняется
на неподвижном снегоходе, оста-
новленном в безопасном месте.

9) Руководство

по эксплуатации

Одноместные модели

Под сиденьем.

mmo2007-009-071_ a

ОСНОВАНИЕ СИДЕНЬЯ
1. Защёлка сиденья
2. Расположение Руководства по эксплуатации

Двухместные модели

В багажном отделении сиденья.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29.10.2012 17:06:49

10) Защёлка сиденья

(только одноместные
модели)

Чтобы получить доступ к Руководству
по эксплуатации или выполнить опера-
ции технического обслуживания, сиде-
нье можно снять.

Защёлка располагается в передней ча-
сти сиденья.

mmo2007-009-071_ a

ОСНОВАНИЕ СИДЕНЬЯ
1. Защёлка сиденья
2. Расположение Руководства по эксплуатации

Снятие сиденья

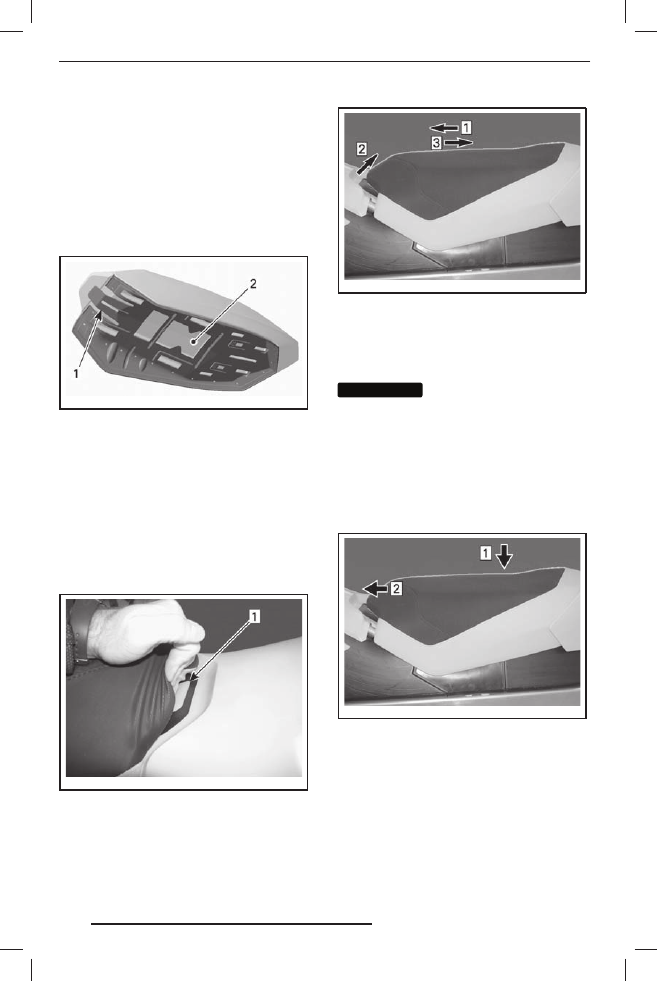

Чтобы получить доступ к Руководству
по эксплуатации, расположенному под
сиденьем, потяните переднюю часть
подушки сиденья, энергично подайте
сиденье вперёд, чтобы освободить за-
щёлку, а затем потяните защёлку, что-
бы отпереть сиденье.

mmo2007-009-072_ a

1. Защёлка сиденья

Потяните и удерживайте защёлку, по-
сле чего сдвиньте сиденье назад.

mmo2007-009-073_ c

ТИПОВОЙ ВАРИАНТ
Шаг 1: Подайте сиденье вперёд
Шаг 2: Нажмите и удерживайте защёлку сиденья
Шаг 3: Потяните сиденье назад

Установка сиденья

ВНИМАНИЕ

Движение на снегоходе

с любым объектом, расположенным
между сиденьем и топливным ба-
ком, может привести к поврежде-
нию топливного бака. НЕ РАЗМЕ-
ЩАЙТЕ какие-либо объекты между
сиденьем и топливным баком.

Установите сиденье на место.

Подайте вперёд и защёлкните сиденье.

mmo2007-009-073_ b

Шаг 1: Установите сиденье на место
Шаг 2: Подайте сиденье вперёд, чтобы защёл-

кнуть защёлку

ПРИМЕЧАНИЕ: При правильной уста-
новке сиденья Вы должны услышать
характерный щелчок. Попробуйте сдви-
нуть сиденье, чтобы проверить, надёж-
но ли оно закреплено.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29.10.2012 17:06:49
