Снегоход Ski-Doo rev-xp-600-ace. Руководство - часть 12

45

mmo2007-009-07 4

СИДЕНЬЕ УСТАНОВЛЕНО

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяй-
те надёжность крепления сиденья.

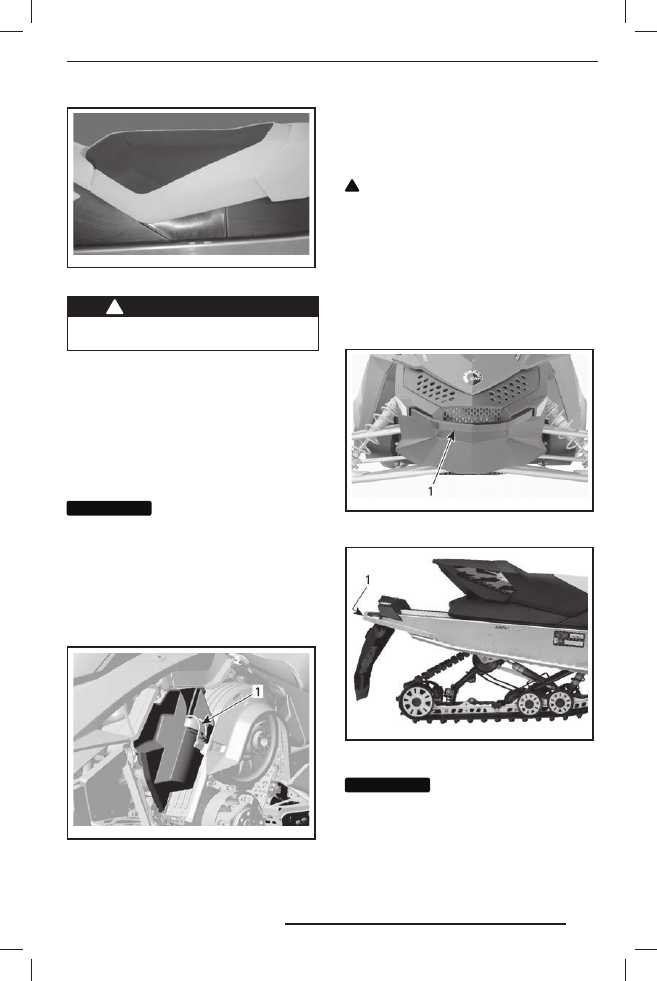

11)  Возимый комплект

инструментов

В комплект снегохода входит набор
инструментов, необходимый для про-
ведения элементарного технического
обслуживания.

Держатель для инструментов находится
в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

ВНИМАНИЕ

Убедитесь, что комп-

лект инструментов правильно уста-
новлен и надёжно закреплён, чтобы
не допустить его контакт с компо-
нентами вариатора.

Чтобы снять комплект инструментов
с защитного кожуха шкива, отстегните
петлю с нижней части кожуха и извле-
ките футляр с инструментами вперёд.

mmo2008-003-061_ a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

12)  Передний и задний

бамперы

Используйте рукоятк у / бампер д ля
подъёма снегохода вручную.

!

 ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преиму-
щественно используйте силу ног.
Не предпринимайте попыток под-
нять переднюю или заднюю части
снегохода, если это превосходит
Ваши физ ичес кие воз можнос ти.
Для подъёма снегохода используй-
те соответствующие технические
средства или обратитесь к кому-
нибудь за помощью.

mmo2008-003-016_ a

ПЕРЕДНЯЯ ЧАСТЬ
1. Передний бампер

mmo2010-003-009_ a

ЗАДНЯЯ ЧАСТЬ
1. Задний бампер

ВНИМАНИЕ

ВНИМАНИЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29.10.2012   17:06:49

29.10.2012   17:06:49

46

13)  Информационный

центр

!



ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-
ров отвлекает внимание водителя
от управления снегоходом и осо-
бенно от наблюдения за окружаю-
щей обстановкой.

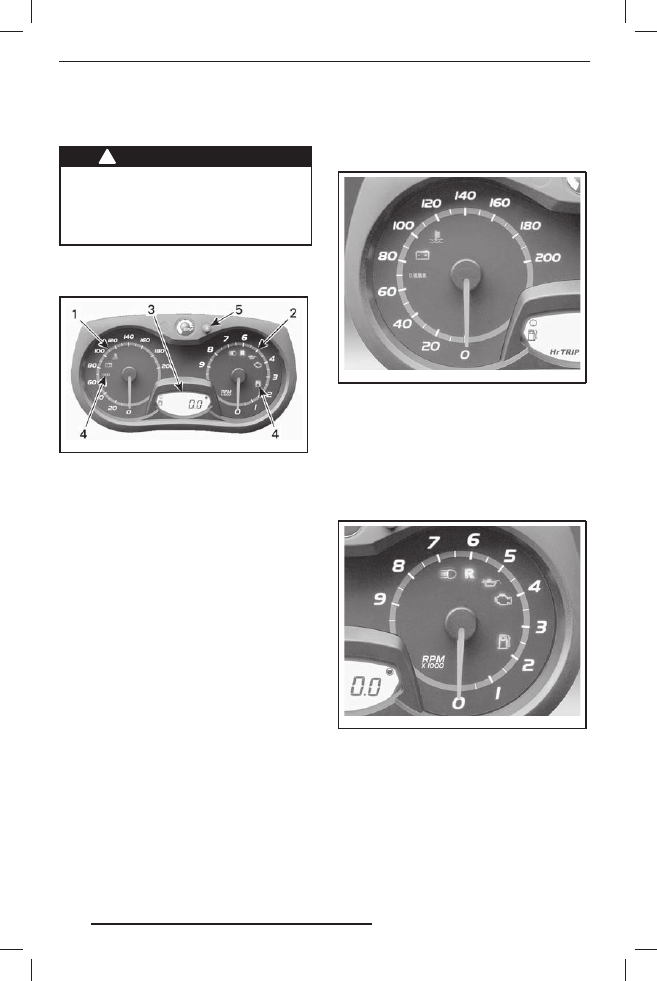

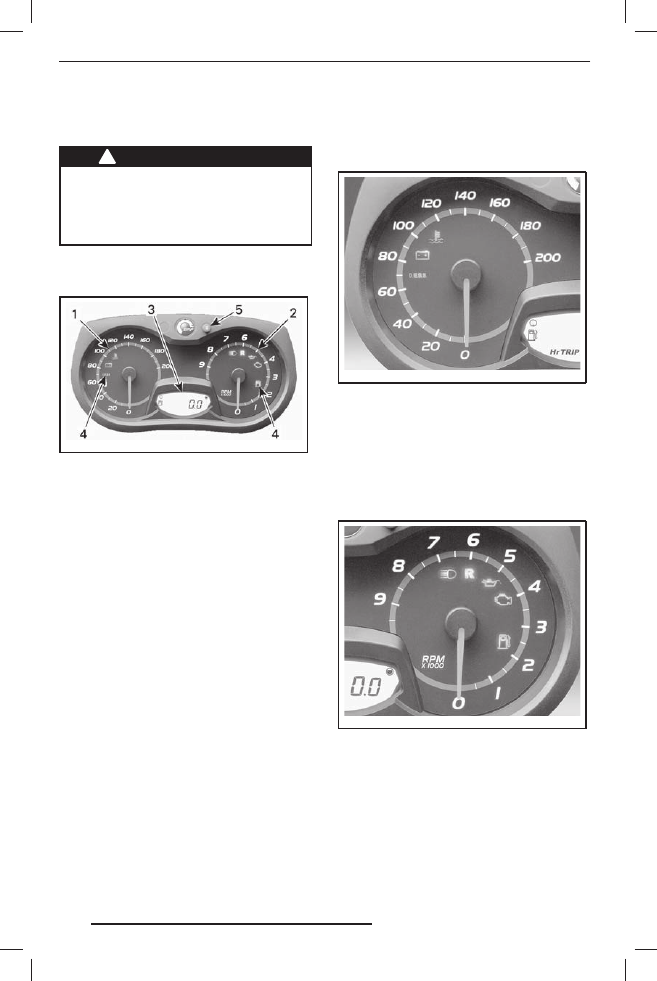

Описание информационного
центра

mmo2008-003-013_ g

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы информационного центра
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ :  Ин ф о р м а ц и о н н ы й
центр настроен на заводе для показа-
ний в Британской системе мер, однако,
его настройку можно изменить для по-
казаний единиц в Метрической систе-
ме мер. Для этого следует обратиться
к дилеру Ski-Doo.

1) Спидометр

Отображает скорость движения снего-
хода в километрах или в милях в зави-
симости от выбранной установки.

mmo2008-003-01 4

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения колен-
чатого вала двигателя в оборотах в ми-
нуту (об/мин). Для получения факти-
ческой частоты вращения коленчатого
вала необходимо показания прибора
умножить на 1000.

mmo2008-003-01 9

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29.10.2012   17:06:49

29.10.2012   17:06:49

47

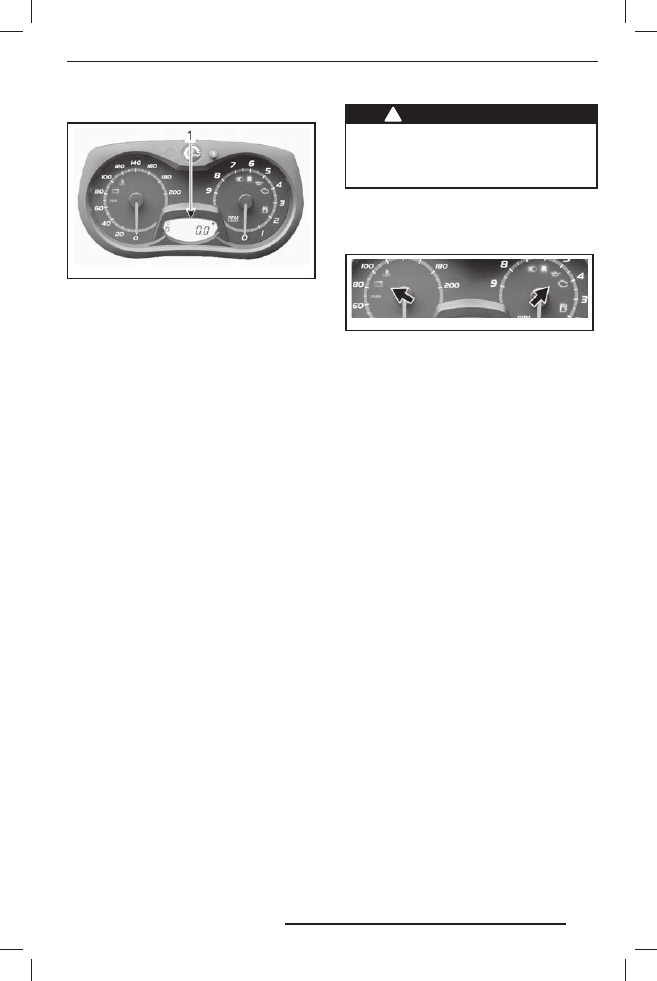

3) Цифровой дисплей

mmo2008-003-013_ h

1. Цифровой дисплей

Многофункциональный дисплей ис-
пользуется для:

–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров

различных функций или режимов ра-
боты;

–  отображения сообщений, отображае-

мых в виде бегущей строки, об акти-
вированных функциях или неисправ-
ностях;

–  отображения кодов неисправностей.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установ-
ки режимов информац ионного
центра во время движения снего-
хода.

4)  Сигнальные лампы

и предупреждающие
сообщения

mmo2008-003-024_ a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведе-
но в таблице. Для получения более
подробной информации о сигнальных
лампах см. раздел «СИСТЕМА МОНИ-
ТОРИНГА».

29.10.2012   17:06:49

29.10.2012   17:06:49

48

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ СИГНАЛ

ОПИСАНИЕ

—

Низкий уровень топлива. Дисплей показывает одно
деление. Дозаправьте топливо как можно раньше.

Продолжительные

сигналы, повторяю-

щиеся с небольшой

частотой

Реверс включён.

—

Включён дальний свет фар.

5) Кнопка SET (S)

Кнопка используется для просмотра,
настройки и сброса параметров, ото-
бражаемых на многофункциональном
дисплее.

Для сохранения настроек двигатель
должен быть запущен.

Функциональные возможности
информационного центра

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ НА ЦИФРОВОМ ДИСПЛЕЕ

ФУНКЦИИ

MX Z SPORT

RENEGADE

SPORT

GRAND

TOURING

SPORT

EXPEDITION

SPORT

A) Одометр

X

X

X

X

B)  Счётчик пробега за поездку

«A» или «B»

X

X

X

X

C) Счётчик моточасов

X

X

X

X

D) Уровень топлива

X

X

X

X

ПРИМЕЧАНИЕ: В заводских условиях
многофункциональный информацион-
ный центр настроен на показания в еди-
ницах измерения, принятых в США
и Великобритании, но его можно пере-
настроить на показания в метрических
единицах. Обратитесь к авторизован-
ному дилеру Ski-Doo.
