Снегоход Ski-Doo rev-xp-600-ace. Руководство - часть 14

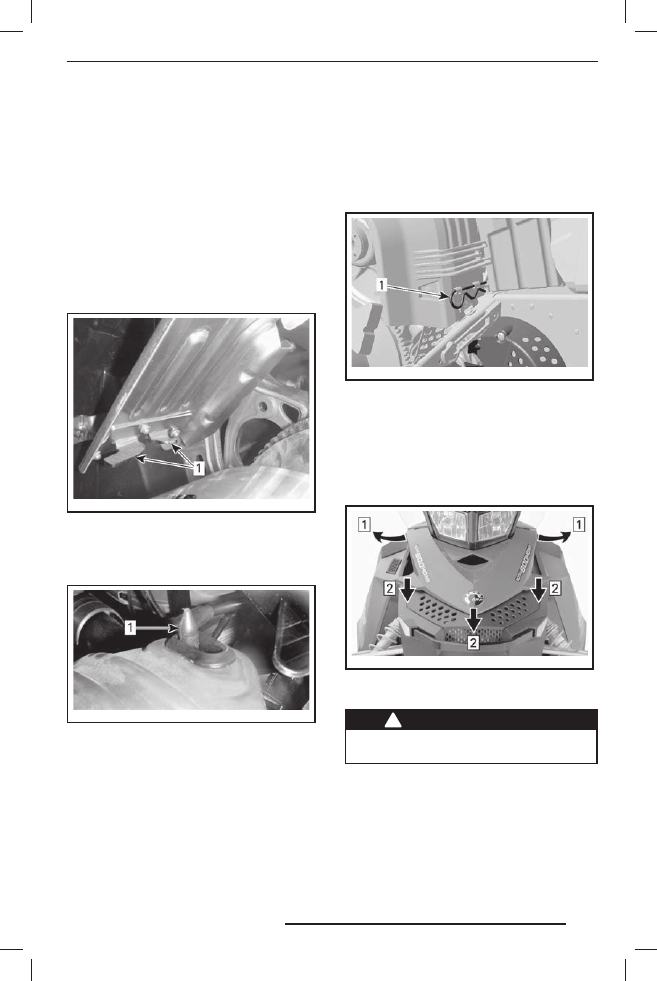

Поднимите кожух за его заднюю часть
и, повернув наружу, извлеките из пе-
редних выступов.

Установка защитного кожуха
ремня вариатора

При установке кожуха обратите вни-
мание на то, чтобы его вырез был об-
ращён вперёд.

Поместите передний левый вырез ко-
жуха над длинным выступом.

Повернув кожух внутрь, введите узкий
выступ в правую прорезь.

mmo2009-003-010_ a

1. Выступы

Установите уплотнитель на фиксирую-
щий палец. Для этого, возможно, по-
требуется слегка приподнять консоль.

mmo2009-003-011_ a

1. Фиксирующий палец

Ус т ано вите з а д нюю ч ас т ь кож у ха
на фиксатор и закрепите его с помо-
щью проволочного фиксатора.

ПРИМЕЧАНИЕ: Защитный кожух ремня
вариатора специально изготовлен не-
сколько большего размера, чтобы обес-
печить натяг в сопряжении с фиксато-
рами. Это позволяет снизить уровень
шума и вибраций. При установке кожу-
ха необходимо сохранить этот натяг.

mmo2008-003-063_ a

1. Проволочный фиксатор

22) Капот

Снятие капота

Для открывания капота следует освобо-
дить фиксаторы и сдвинуть капот в на-
правлении передней части снегохода.

mmo2008-003-015_ a

Шаг 1: Освободите фиксаторы
Шаг 2: Сдвиньте капот вперёд

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода со снятым капотом.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29.10.2012 17:06:49

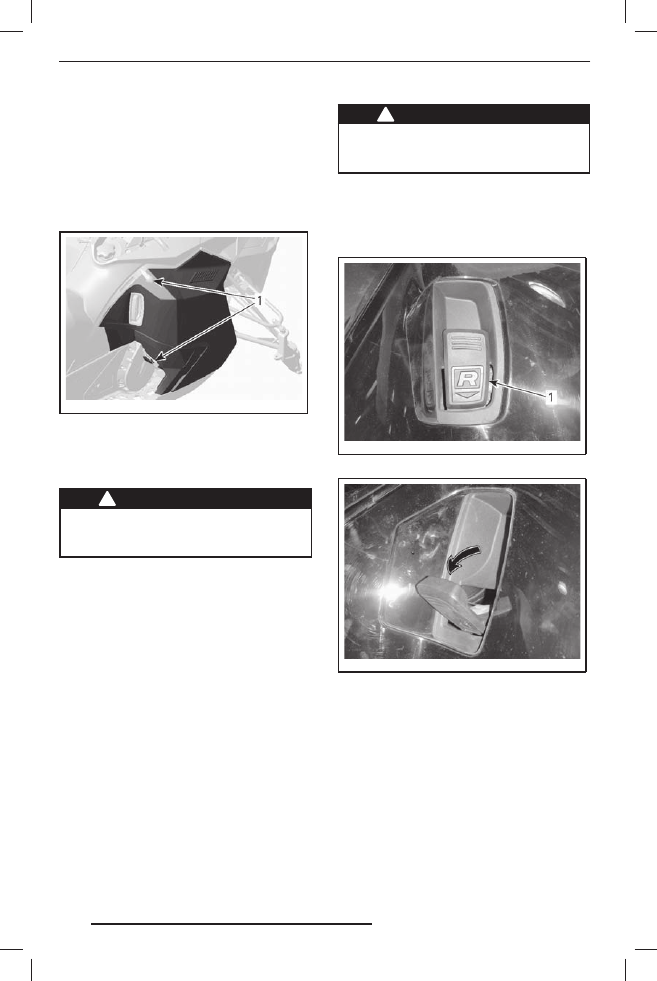

23) Боковые панели

Открывание и закрывание
боковой панели

Чтобы открыть боковую панель, растя-
ните и освободите фиксаторы, слегка
приподнимите верхнюю часть панели
и откройте панель в сторону.

mmo2008-003-075_ a

ТИПОВОЙ ВАРИАНТ
1. Защёлки

Закрывание боковой панели осущест-
вляется в обратной последовательности.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.

Снятие и установка боковой
панели

Для снятия боковой панели открой-
те её, а затем поднимите. Освободи-
те нижнюю петлю из прорези, затем,
опустив панель, освободите верхнюю
петлю.

1. Откройте боковую панель в соот-

ветствии с описанием, приведённым
в текущей главе.

2. Поднимите боковую панель, затем

освободите нижнюю часть из паза.

3. Опустите боковую панель, затем

освободите верхнюю часть из паза.

4. Снимите боковую панель.

Установка боковой панели осуществля-
ется в последовательности, обратной
снятию.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.

24) Рычаг переключения

передач

Данный рычаг предназначен для вклю-
чения передачи заднего хода.

mmo2009-005-015_ a

1. Рычаг включения передачи заднего хода

mmo2009-005-016_ a

ПОТЯНУТЬ ДЛЯ ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗА-
ДНЕГО ХОДА

Более подробная информация приве-
дена в главе «ВКЛЮЧЕНИЕ ПЕРЕДАЧИ
ЗАДНЕГО ИЛИ ПЕРЕДНЕГО ХОДА» раз-
дела «ОСНОВНЫЕ ОПЕРАЦИИ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

29.10.2012 17:06:49

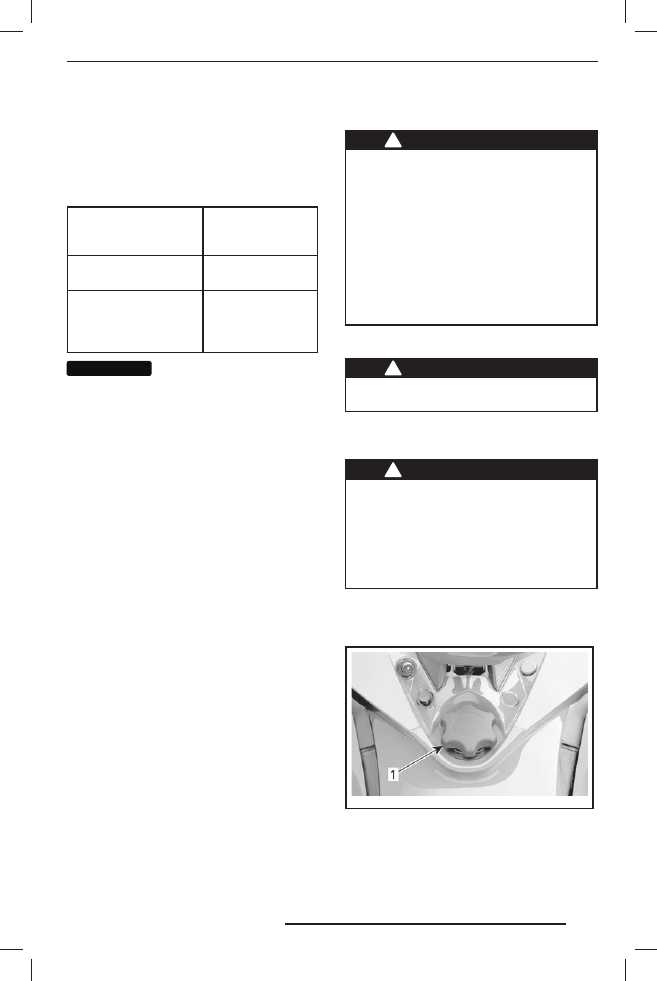

ТОПЛИВО

Рекомендуемое топливо

Используйте неэтилированный бензин,
содержащий МАКСИМУМ 10% этанола.
К минимальному октановому числу ис-
пользуемого топлива предъявляются
следующие требования:

ТИП ТОПЛИВА

МИНИМАЛЬНОЕ

ОКТАНОВОЕ

ЧИСЛО

НЕЭТИЛИРОВАННЫЙ

бензин

Топливо, которое
может содержать

МАКСИМУМ до 10%

этанола

ВНИМАНИЕ

Ок тановое чис ло то -

плива должно соответствовать его
типу. Никогда не экспериментируй-
те с другими сортами топлива. Ис-
пользование нерекомендованного
топлива может привести к повреж-
дениям двигателя или системы по-
дачи топлива.

Топливный антифриз

Может использоваться специальный
топливный антифриз на изопропиловой
основе (150 мл топливного антифриза
на 40 л бензина).

ПРИМЕЧАНИЕ: Топливный антифриз
не должен содержать метилгидрата.

Заправка топливом

ПРЕДОСТЕРЕЖЕНИЕ

– То п л и в о я в л я е т с я п о ж а р о -

и взрывоопасным продуктом.

– Не пользуйтесь источником от-

крытого огня для проверки уров-
ня топлива.

– Не курите и убедитесь, что по-

близости отсутствуют источники
открытого огня или искр.

– Производите заправку на откры-

том воздухе или в хорошо венти-
лируемом помещении.

1. Остановите двигатель.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем приступить к заправ-
ке, остановите двигатель.

2. Водитель и пассажир должны сойти

со снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Н е п о з в о л я й т е н и ко м у с и д е т ь
на снегоходе во время заправки.
Если во время заправки произой-
дёт возгорание или взрыв, води-
тель и пассажир могут оказаться
не в состоянии быстро покинуть
опасное место.

3. Медленно отверните крышку топлив-

ного бака против часовой стрелки
и снимите её.

mmo2008-008-004_ a

ТИПОВОЙ ВАРИАНТ
1. Крышка топливного бака

29.10.2012 17:06:49

ТОПЛИВО

ПРЕДОСТЕРЕЖЕНИЕ

Если при этом слышен свист, сви-
детельствующий о наличии избы-
точного давления в баке, покажи-
те снегоход дилеру — возможно,
требуется небольшой ремонт. Экс-
плуатация снегохода на это время
запрещена.

4. Вставьте воронку в заливную горло-

вину топливного бака.

5. Заливайте топливо медленно, чтобы

воздух успевал выходить из топлив-
ного бака и не происходило разбрыз-
гивание топлива. Будьте вниматель-
ны: не допускайте разлива топлива.

6. Прекратите заправку, когда уровень

топлива поднимется до нижней кром-
ки заливной горловины. Не перели-
вайте.

ПРЕДОСТЕРЕЖЕНИЕ

Не переполняйте топливный бак;
не заправляйте бак доверху, если
собираетесь оставить снегоход
в теплом месте. При увеличение
температуры топливо расширяет-
ся и может вытечь.

7. Плотно затяните крышку топливного

бака по часовой стрелке.

ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте все потеки топлива
с корпуса снегохода.

ПРИМЕЧАНИЕ: Пока крышка топлив-
ного бака не закрыта и не затянута как
следует, не садитесь на сиденье и не
опирайтесь на него.

29.10.2012 17:06:49
