Mikuni TM-38 / TM-40 Carburetor Service

Disassembly Cont.

6.

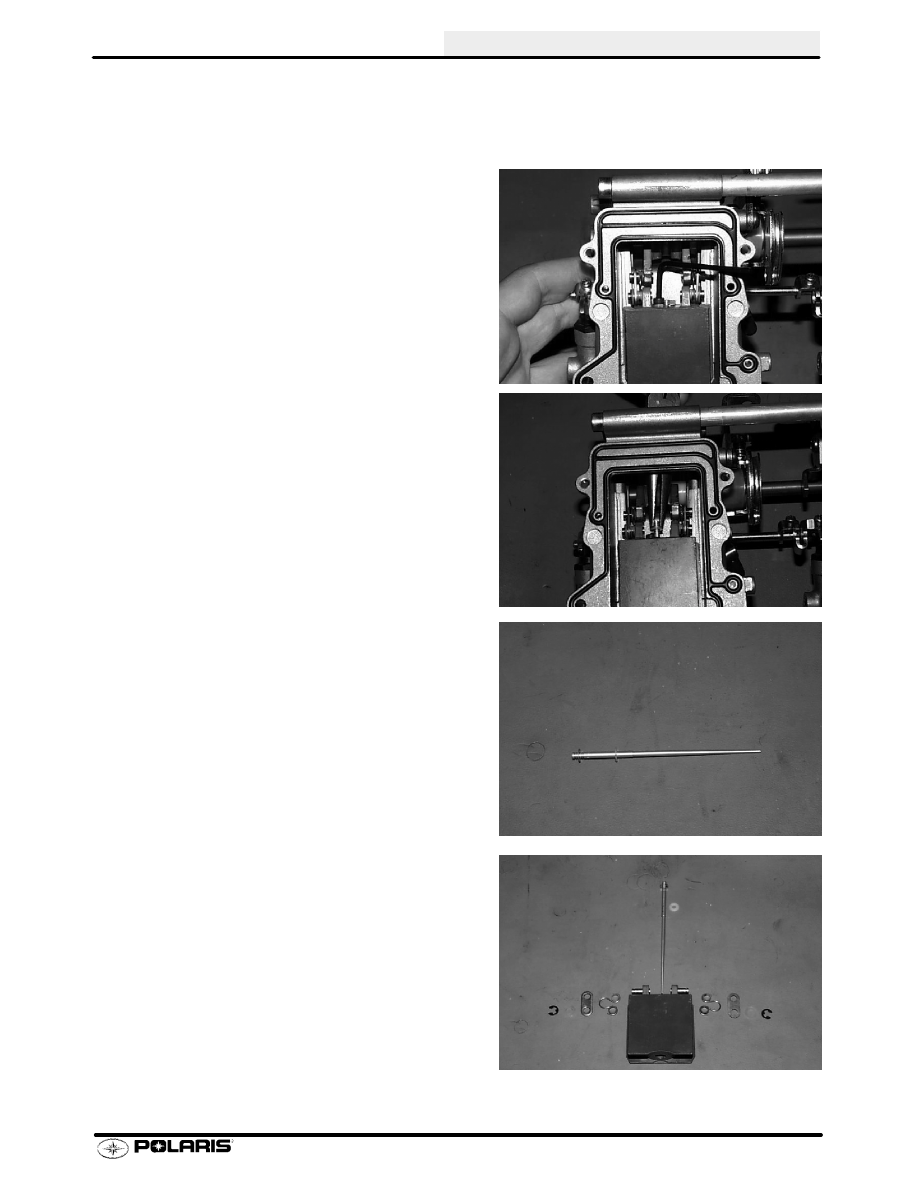

From top of carb, loosen allen head screw holding
needle in position. Slide holding plate to side.

7.

Reach into top of carb with a long nose pliers and pull out
needle.

8.

Inspect needle for wear.

9.

Remove E-rings, packing, plate, spring, and rings
connecting slide to lever.

CARBURETION

3.28

Mikuni TM-38 / TM-40 Carburetor Service

Carburetor Disassembly Cont.

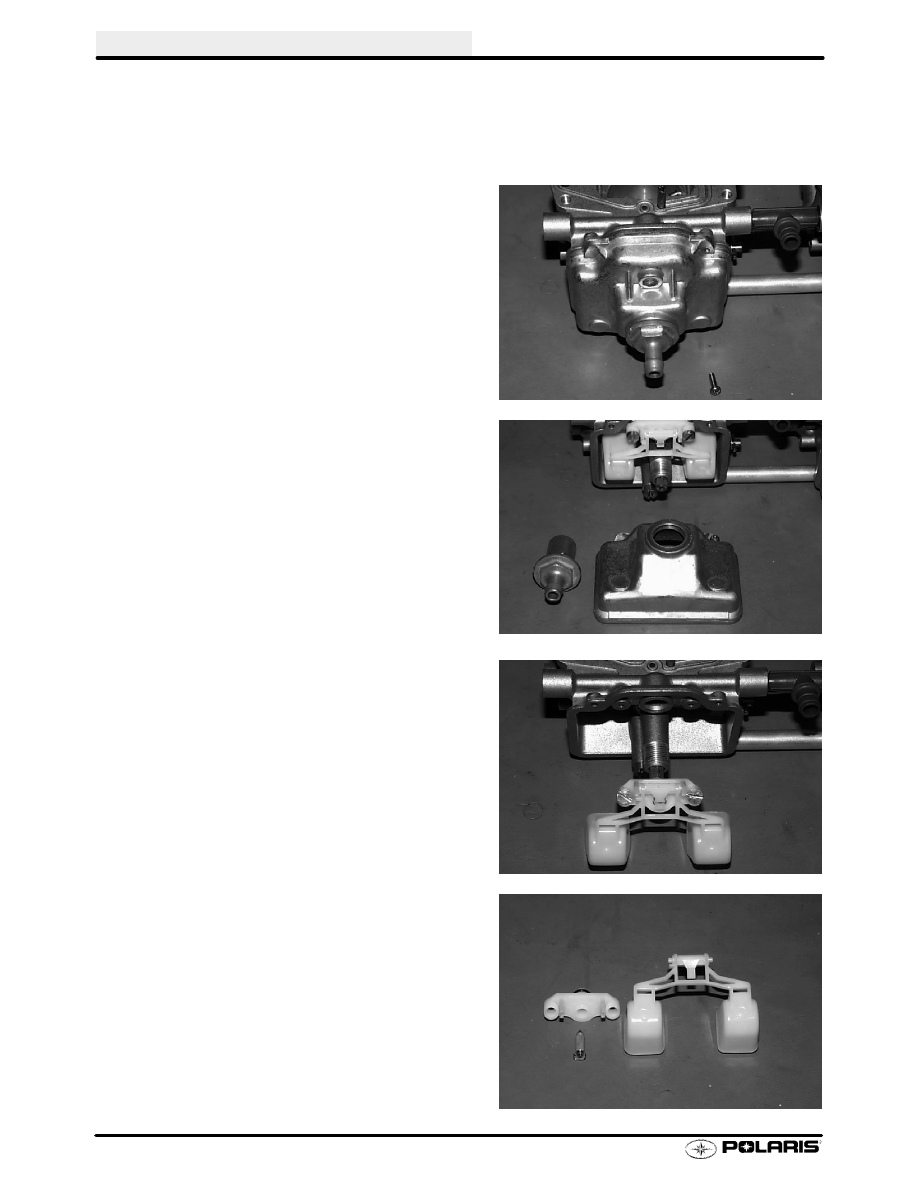

10. Remove water trap/drain plug (17 mm) and single screw

on bottom of carb.

11. Remove float body

NOTE: Float body will not come off unless water trap/drain
plug, which is threaded and screws into main jet housing, is
removed.

12. Remove 2 screws holding float/needle & seat assembly

in position. Remove float/needle & seat assembly.

13. Inspect needle for wear.

NOTE: Needles are not available separately. If needle is
bad, you must replace float/needle & seat assembly.

CARBURETION

3.29

Mikuni TM-38 / TM-40 Carburetor Service

Carburetor Disassembly

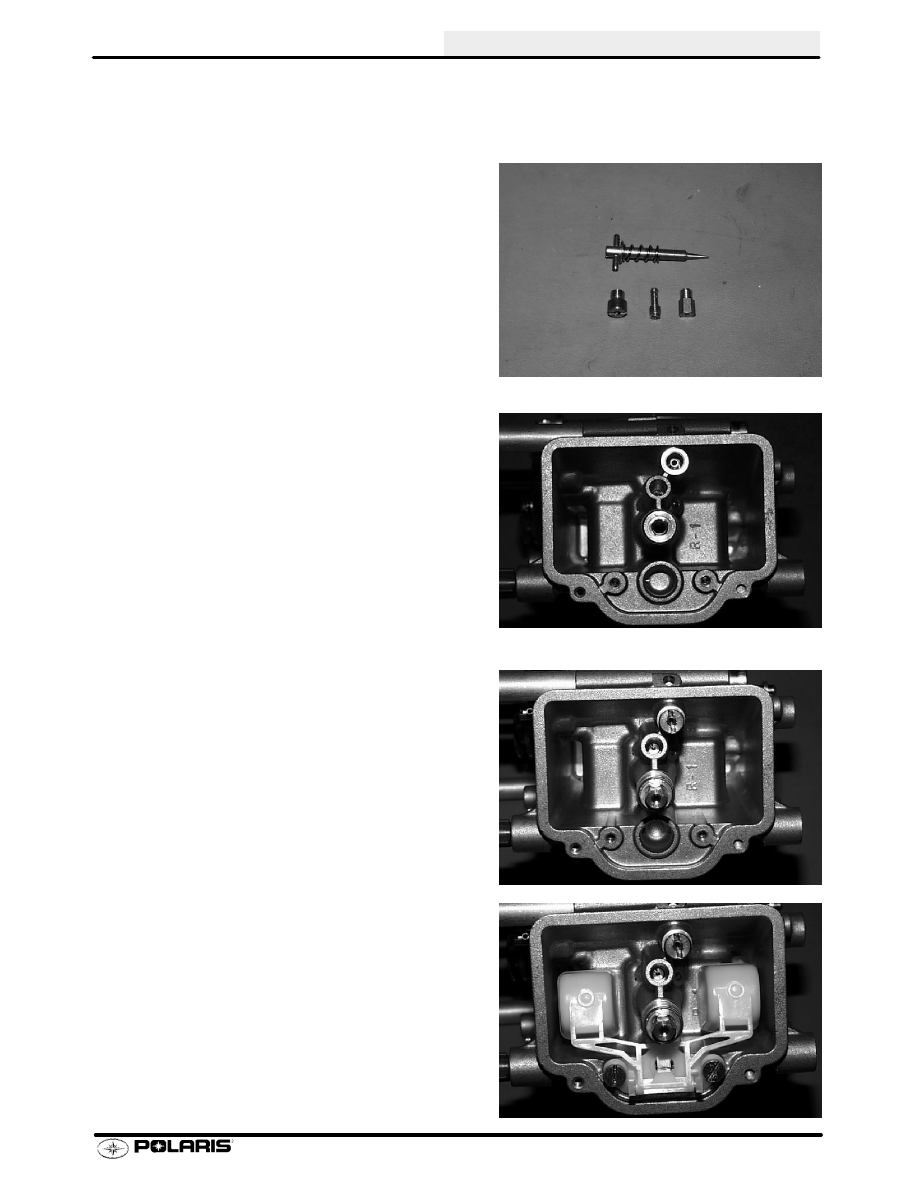

1.

Remove main jet, starter jet, pilot jet, and idle
screw.

2.

Clean all passages in carburetor body with
carburetor cleaner. Dry all passages and jets
with compressed air. Replace gaskets and
any parts which show wear or damage.

Carburetor Assembly

1.

Install pilot jet, main jet, starter jet, and idle screw.

2.

Install float/needle & seat assembly.

CARBURETION

3.30

Mikuni TM-38 / TM-40 Carburetor Service

3.

Place carburetor in an inverted position.

4.

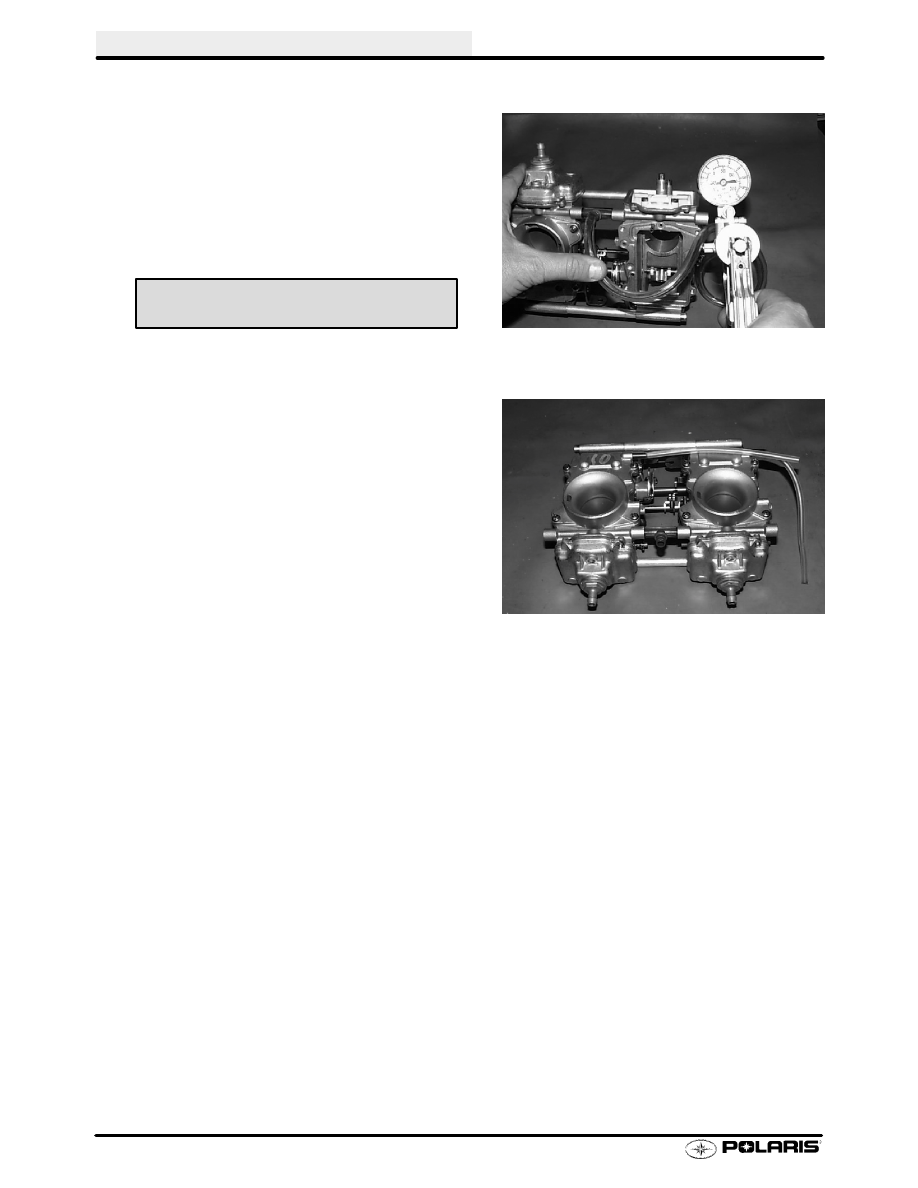

Connect pressure tester to fuel inlet fitting. Apply 5 psi
pressure and observe for one minute. The needle and
seat should hold pressure indefinitely. If the pressure
drops, carefully inspect the needle and the needle
seat. The needle and seat can be replaced as an
assembly (needle and seat comes with float). If the
seat surface is damaged replace the carburetor.

5.

Carefully inspect float bowl gasket and replace if
necessary. Install float bowl on carburetor.

6.

Install float body.

7.

Install air adjusting screw.

8.

Install throttle slide.

9.

Install jet needle.

10. Install funnel.

11. Install carburetors on snowmobile.

12. Synchronize carbs as outlined on pages 3.33 - 3.34.

13. Replace top caps.

Pressure Tester PN 2870975
