77

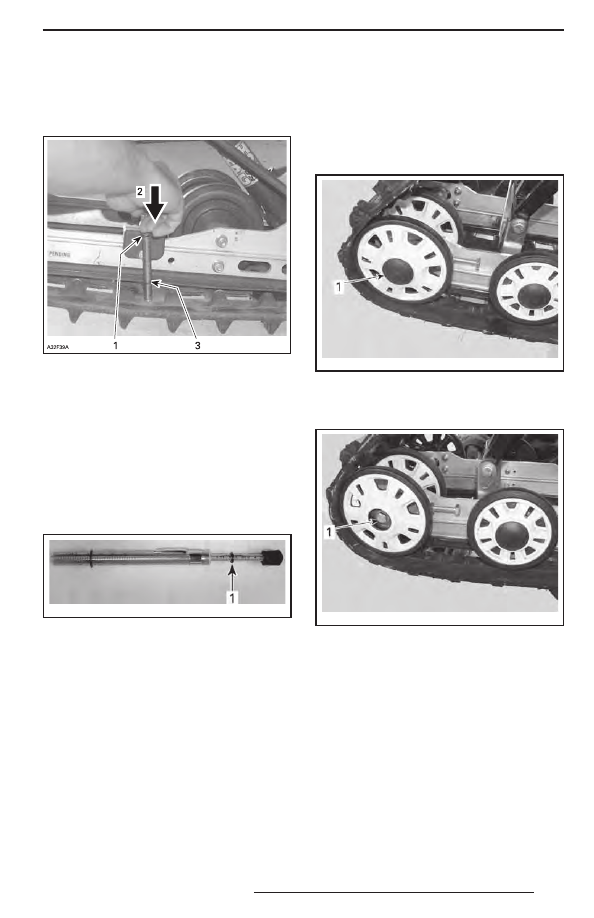

8.  Нажмите на инструмент вниз, чтобы

нижнее кольцо оказалось на одном

уровне с нижней частью накладки

опорного полоза.

ТИПОВОЙ ВАРИАНТ
1.  Верхнее кольцо в положении, соответствую-

щем усилию 7,3 кг

2.  Нажимайте на верхнюю часть инструмента,

пока она не войдёт в соприкосновение с верх-
ним кольцом

3.  Измеренная величина прогиба гусеницы (значе-

ние прогиба для Вашей модели снегохода приве-
дено в разделе «ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ»)

9.  Считайте величину нагрузки, зафикси-

рованную с помощью верхнего коль-

ца инструмента.

mmr200 9-133-003_a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

10.  Полученное значение нагрузки долж-

но соответствовать данным, приве-

дённым в следующей таблице, также

обратитесь к разделу «ТЕХНИЧЕС-

КИЕ ХАРАКТЕРИСТИКИ» настояще-

го Руководства.

11.  Если полученное значение не со-

ответствует данным, приведённым

в таблице, отрегулируйте натяжение

гусеницы. Более подробная информа-

ция приведена в параграфе «РЕГУЛИ-

РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ».

Регулировка натяжения гусеницы
1.  Снимите колпачок шнура безопасно-

сти (ключ DESS) с контактного устрой-

ства.

2.  Снимите колпачки задних катков (если

установлены).

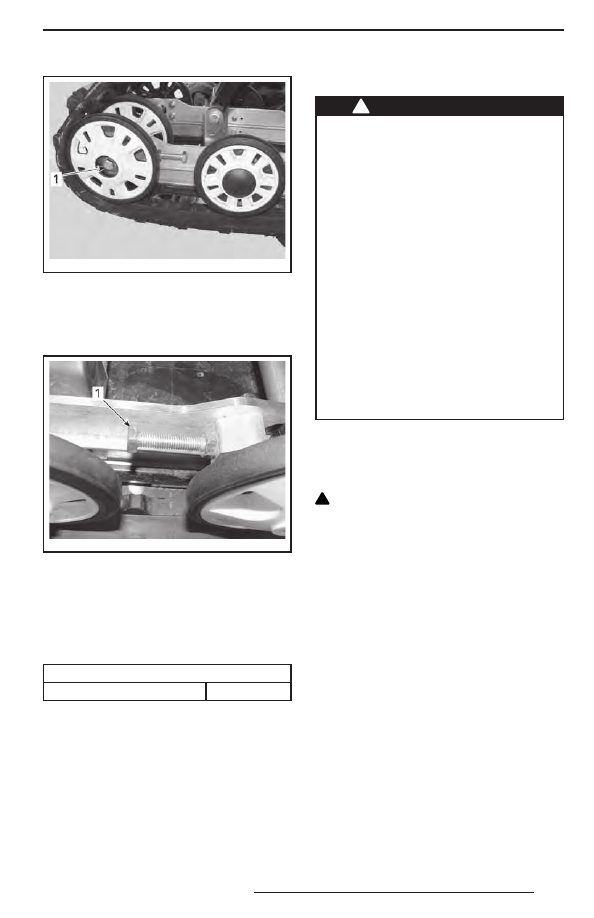

fmr2008 -048-007_ a

1. Колпачок правого заднего направляющего катка

3.  Ослабьте болты крепления задних

направляющих катков.

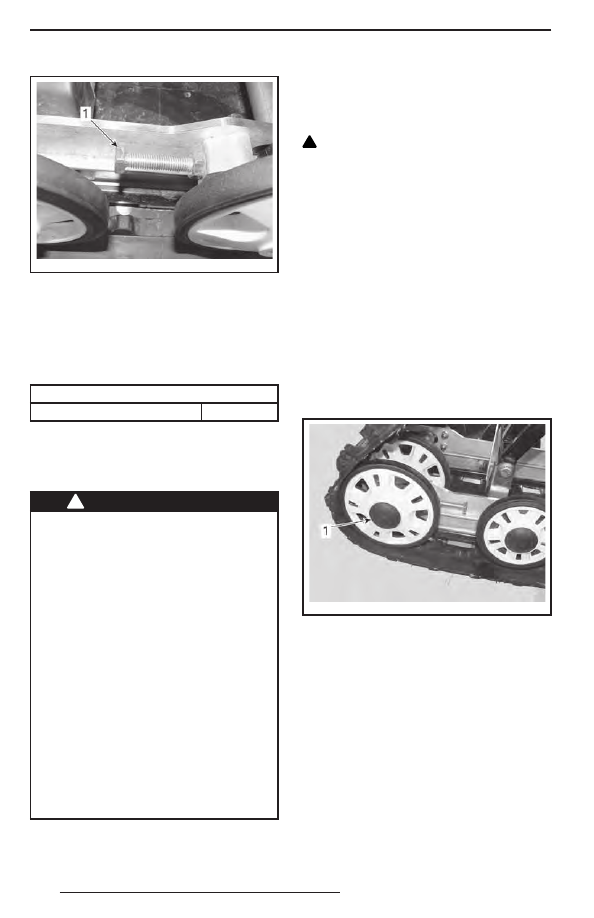

fmr2008 -048-008_ a

1.  Болт крепления правого заднего направляю-

щего катка

4.  Вращением регулировочных болтов

установите требуемое натяжение гу-

сеницы.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

78

fmr2008 -048-009_ a

1. Правый регулировочный болт

5.  Если Вам не удаётся правильно отре-

гулировать натяжение гусеницы, об-

ратитесь к дилеру Lynx.

6.  Затяните крепёжные болты указанным

моментом.

МОМЕНТ ЗАТЯЖКИ

Болт крепления

(48 ± 6) Н•м

7.  Проверьте центровку гусеницы, как

описано ниже.

Центровка гусеничной ленты

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусени-

цы убедитесь в отсутствии в ней по-

сторонних предметов, которые мо-

гут вылететь при включении двига-

теля. Следите, чтобы руки, ноги, ин-

струмент или одежда не оказались

захвачены вращающимися деталя-

ми. Поднимите и поставьте снегоход

на опору с широким основанием

и отражательным щитком. Убеди-

тесь в отсутствии людей поблизости

и позади снегохода. Не проворачи-

вайте гусеницу на высокой скорости.
Из быстро вращающейся гусеницы

под действием центробежной силы

могут неожиданно вылететь сло-

манные шипы, звенья гусеницы или

какие-то посторонние предметы, ко-

торые способны нанести травмы но-

гам и другим частям тела.

1.  Поднимите заднюю часть снегохода

и  установите  на  опору  с  широким

основанием, чтобы гусеница не каса-

лась опорной поверхности.

!

 ОСТОРОЖНО Избегайте получения

травм, при поднимании снегохода при-

меняйте правильную технику подъё-

ма — используйте силу ног. Не подни-

майте заднюю часть снегохода, если

у Вас для этого недостаточно сил.
2.  Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, что-

бы гусеничная лента начала медлен-

но вращаться. Длительность работы

гусеницы в таком режиме не должна

превышать 20-ти секунд.

3.  Проверьте симметричность положе-

ния гусеничной ленты относительно

накладок полозьев: расстояние меж-

ду полозьями и направляющими греб-

нями гусеничной ленты должно быть

одинаковым с обеих сторон.

fmr2008 -048-007_ a

1. Колпачок правого заднего направляющего катка

3.  Ослабьте болты крепления задних

направляющих катков.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

79

fmr2008 -048-008_ a

1.  Болт крепления правого заднего направляю-

щего катка

4.  Вращением регулировочных болтов

установите требуемое натяжение гу-

сеницы.

fmr2008 -048-009_ a

1. Правый регулировочный болт

5.  Если Вам не удаётся правильно отре-

гулировать натяжение гусеницы, об-

ратитесь к дилеру Lynx.

6.  Затяните крепёжные болты указанным

моментом.

МОМЕНТ ЗАТЯЖКИ

Болт крепления

(48 ± 6) Н•м

7.  Проверьте центровку гусеницы, как

описано ниже.

Центровка гусеничной ленты

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусени-

цы убедитесь в отсутствии в ней по-

сторонних предметов, которые мо-

гут вылететь при включении двига-

теля. Следите, чтобы руки, ноги, ин-

струмент или одежда не оказались

захвачены вращающимися деталя-

ми. Поднимите и поставьте снегоход

на опору с широким основанием

и отражательным щитком. Убеди-

тесь в отсутствии людей поблизости

и позади снегохода. Не проворачи-

вайте гусеницу на высокой скорости.

Из быстро вращающейся гусеницы

под действием центробежной силы

могут неожиданно вылететь сло-

манные шипы, звенья гусеницы или

какие-то посторонние предметы, ко-

торые способны нанести травмы но-

гам и другим частям тела.

1.  Поднимите заднюю часть снегохода

и  установите  на  опору  с  широким

основанием, чтобы гусеница не каса-

лась опорной поверхности.

!

 ОСТОРОЖНО Избегайте получения

травм, при поднимании снегохода при-

меняйте правильную технику подъё-

ма — используйте силу ног. Не подни-

майте заднюю часть снегохода, если

у Вас для этого недостаточно сил.
2.  Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, что-

бы гусеничная лента начала медлен-

но вращаться. Длительность работы

гусеницы в таком режиме не должна

превышать 20-ти секунд.

3.  Проверьте симметричность положе-

ния гусеничной ленты относительно

накладок полозьев: расстояние меж-

ду полозьями и направляющими греб-

нями гусеничной ленты должно быть

одинаковым с обеих сторон.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

80

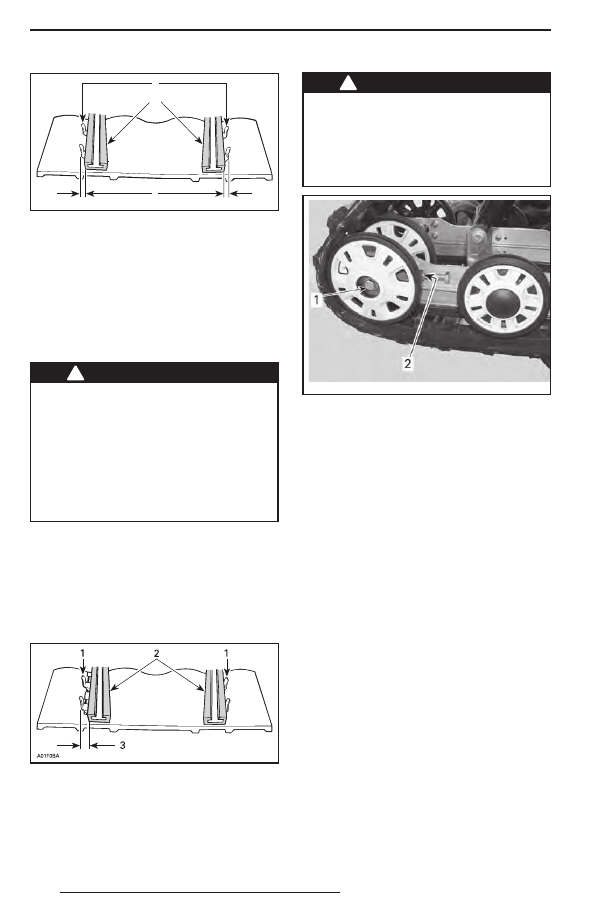

A01F05 A

1
2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

4.  Для регулировки центровки гусеницы

выполните следующее:

4.1  Остановите двигатель.
4.2  Снимите колпачок шнура безопас-

ности (ключ DESS) с контактного

устройства.

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регу-

лировке и техническому обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не требу-

ется иное) с контактного устройства

выключателя двигателя. Для выпол-

нения регулировки выберите безо-

пасное место вдали от снегоходных

трасс.

4.3  Ослабьте стопорные винты задне-

го направляющего катка.

4.4  Подтяните регулировочный болт

на той стороне движителя, где

расстояние между направляющи-

ми гребнями и опорным полозом

наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

5.  Затяните болты крепления.

!



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно за-

тянуты, чтобы избежать самопроиз-

вольного демонтажа направляюще-

го катка и последующего заклинива-

ния гусеницы.

fmr2008 -048-008_ c

ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления (затянуть моментом (48 ± 6) Н•м)

6.  Снова пустите двигатель и на малой

скорости движения гусеничной ленты

проверьте симметричность её положе-

ния относительно опорных полозьев.

7.  Опустите снегоход на опорную по-

верхность.

8.  Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески
Осмотрите все компоненты подвески,

включая накладки опорных полозьев,

пружины, катки и другие детали.
ПРИМЕЧАНИЕ: При движении машины

по снежному покрову снег играет роль

смазки и охладителя поверхности сколь-

жения. Продолжительное движение сне-

гохода по обледеневшей поверхности

или по зернистому снегу приводит к пе-

регреву и преждевременному износу на-

кладок опорных полозьев гусеницы.
