Снегоход Lynx Rave 600 ACE. Руководство - часть 17

69

4.  Утилизируйте фильтр в соответствии

с требованиями действующего приро-

доохранного законодательства.

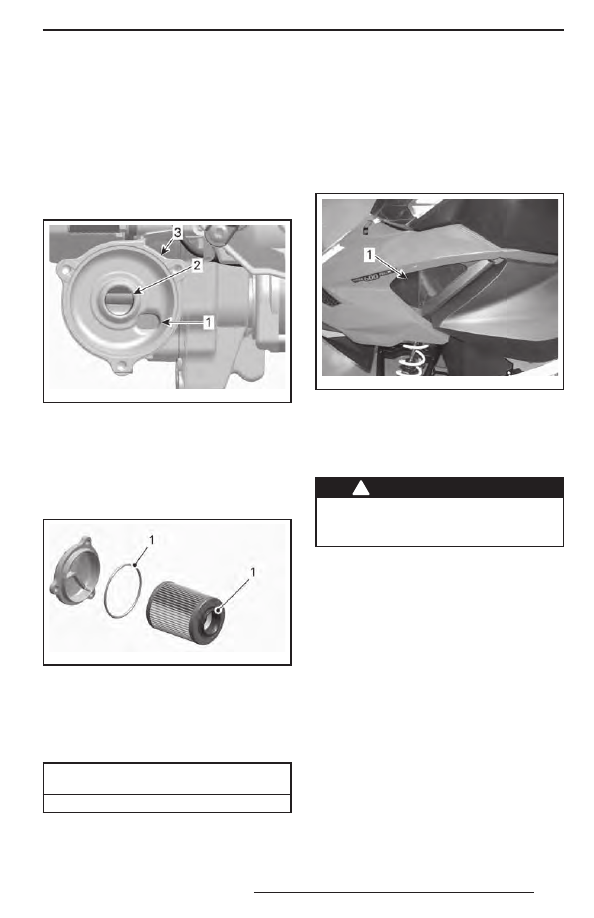

Установка масляного фильтра
1.  Проверьте впускное и выпускное от-

верстия, расположенные в корпусе

масляного фильтра (интегрированно-

го в крышку магнето), на наличие за-

грязнений.

mmr201 1-070-008_a

1. Впускное отверстие — от масляного насоса
2. Выпускное отверстие — в систему смазки
3. Корпус масляного фильтра

2.  Установите уплотнительное кольцо

на крышку масляного фильтра.

3.  Нанесите масло на уплотнительные

кольца фильтра и крышки.

mmr201 1-070-009_a

1. Нанести моторное масло

4.  Установите крышку масляного фильтра.
5.  Затяните винты крепления крышки

масляного фильтра указанным мо-

ментом.

МОМЕНТ ЗАТЯЖКИ ВИНТОВ КРЫШКИ

МАСЛЯНОГО ФИЛЬТРА

(10 ± 1) Н•м

Воздушный фильтр

Проверка состояния воздушного

фильтра
Убедитесь, что фильтр предварительной

очистки воздуха правильно установлен,

не загрязнён и находится в исправном

состоянии.

fmo2012-008-095_a

1. Воздушный фильтр

Если предфильтр требует очистки или

замены, обратитесь к дилеру Lynx.

Охлаждающая жидкость

!



ПРЕДОСТЕРЕЖЕНИЕ

Не открывайте крышку расшири-

тельного бачка, когда двигатель го-

рячий.

Проверка уровня охлаждающей

жидкости
Проверять уровень охлаждающей жид-

кости следует при комнатной темпера-

туре и снятой крышке расширительно-

го бачка. При этом уровень жидкости

должен располагаться вровень с мет-

кой нижнего уровня на расширитель-

ном бачке (холодный двигатель).
ПРИМЕЧАНИЕ: При низкой температуре

уровень охлаждающей жидкости может

быть чуть ниже метки на стенке бачка.
При необходимости доливки или полной

замены охлаждающей жидкости обрати-

тесь к дилеру Lynx.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

70

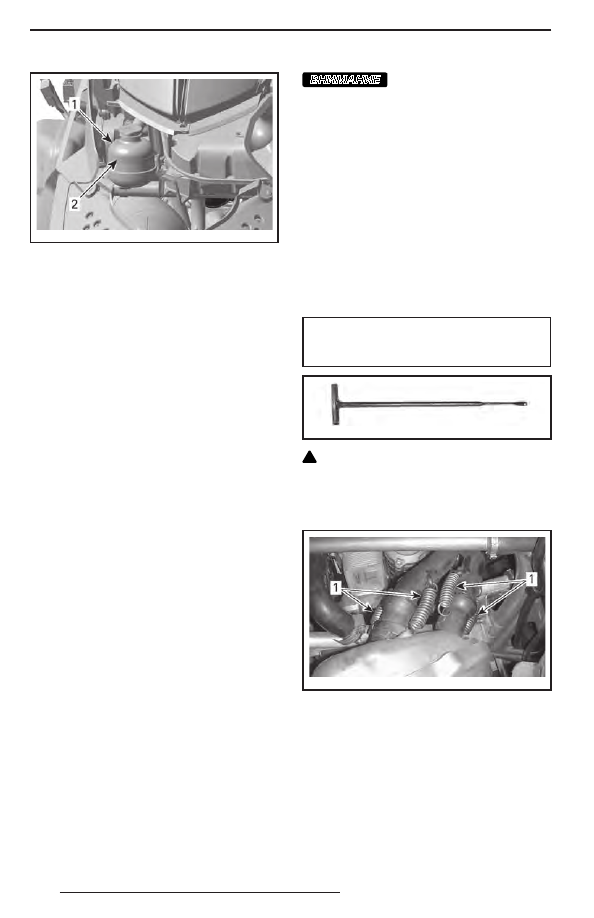

mmo2 007 -009-010_a

ТИПОВОЙ ВАРИАНТ
1. Расширительный бачок
2. Метка «COLD LEVEL»

Рекомендуемая охлаждающая

жидкость
Используйте  антифриз  на  основе

этиленгликоля с содержанием ингиби-

торов коррозии, специально предназна-

ченных для двигателей внутреннего сго-

рания из алюминия.
Система охлаждения должна быть за-

полнена готовой охлаждающей жидко-

стью BRP (P/N 619 590 183) или смесью

дистиллированной воды и антифриза

(50%  дистиллированной  воды,  50%

антифриза).

Система выпуска

отработавших газов

Проверка системы выпуска

отработавших газов
Выхлопная труба глушителя должна рас-

полагаться по центру отверстия в ниж-

нем поддоне. Труба не должна иметь

коррозионных повреждений и неплот-

ностей в соединениях. Проверьте на-

дёжность крепления трубы.
Проверьте состояние крепёжных пружин,

замените их в случае необходимости.
Система выпуска предназначена для сни-

жения уровня шума работающего дви-

гателя и улучшения его мощностных

характеристик. В некоторых странах вне-

сение изменений в конструкцию выхлоп-

ной системы запрещено законом.

вниманиЕ

Отсутствие какого-либо

компонента системы выпуска, кон-

структивные изменения или повреж-

дения деталей могут стать причиной

серьёзных поломок двигателя.
Снятие и установка глушителя
1.  Снимите  следующие  компоненты,

см. раздел «ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ»:

– капот;
– правую боковую панель.

2.  Используя приведённое ниже прис-

пособление, снимите пружины креп-

ления выпускных труб к глушителю.

ПРИСПОСОБЛЕНИЕ ДЛЯ СНЯТИЯ/

УСТАНОВКИ ПРУЖИН

(P/N 529 035 983)

529 035 983

!

 ОСТОРОЖНО При работе с компо-

нентами системы выпуска отработав-

ших газов используйте средства инди-

видуальной защиты глаз. Проявляй-

те осторожность при снятии пружин.

mmo2 011 -003-015_a

1.  Пружины крепления выпускной трубы к глушителю

3.  Снимите две пружины крепления глу-

шителя.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

71

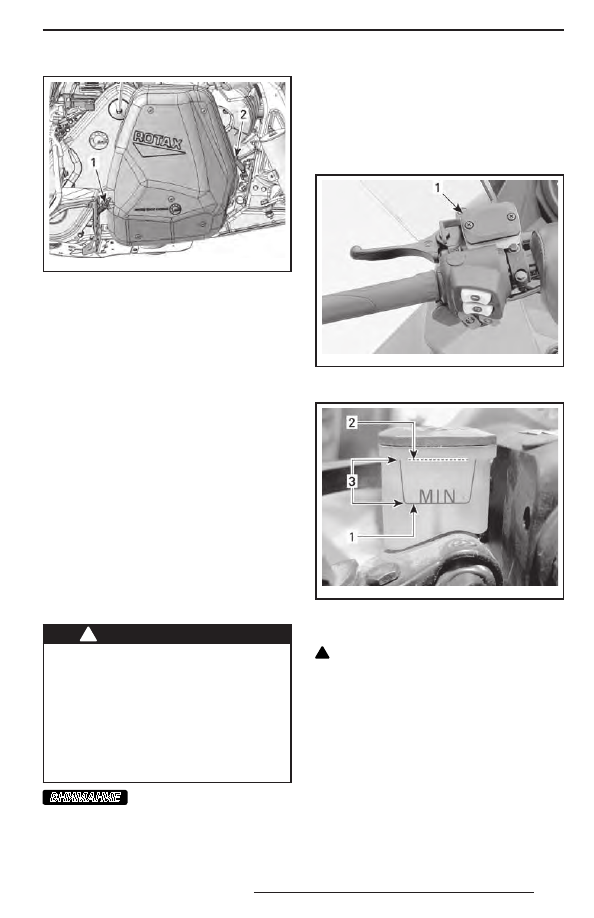

mmr201 0-010-005_a

ТИПОВОЙ ВАРИАНТ
1. Задняя пружина крепления глушителя
2. Передняя пружина крепления глушителя

4.  Снимите глушитель.
Проверьте состояние и, при необходи-

мости, замените уплотнительные коль-

ца глушителя.
Установка глушителя осуществляется

в последовательности, обратной снятию.

Свечи зажигания

Проверка состояния или замена свечей

зажигания должны выполняться автори-

зованным дилером Lynx.

Тормозная жидкость

Рекомендуемая тормозная

жидкость
Пользуйтесь тормозной жидкостью DOT 4

из герметичной упаковки. Жидкость в от-

крытой упаковке может быть засорена или

могла впитать влагу из воздуха.

!



ПРЕДОСТЕРЕЖЕНИЕ

Пользуйтесь тормозной жидкостью

DOT 4 из герметичной упаковки.

Во избежание серьёзного повреж-

дения тормозной системы запре-

щается использование тормозных

жидкостей, не рекомендуемых ти-

пов, также запрещается смешивать

разные типы жидкости для попол-

нения бачка.

вниманиЕ

Тормозная жидкость мо-

жет повредить окрашенные или пласти-

ковые поверхности. Соблюдайте осто-

рожность. Если жидкость пролилась,

тщательно промойте это место водой.

Проверка уровня тормозной жидкости
Установите снегоход на ровной горизон-

тальной площадке.
Проверьте уровень тормозной жидкости

в бачке. При необходимости долейте ре-

комендованную тормозную жидкость.

mmo2 008 -008-012_d

ТИПОВОЙ ВАРИАНТ
1. Тормозной бачок

mmo2 008 -008-018_a

1. Минимум
2. Максимум
3. Рабочий диапазон

!

 ОСТОРОЖНО Избегайте попада-

ния тормозной жидкости на кожу или

в глаза — это может вызвать опас-

ные ожоги. В случае контакта с ко-

жей, тщательно промойте это место.

В случае попадания в глаза, немед-

ленно промывайте глаза большим ко-

личеством воды на протяжении мини-

мум 10 минут, и как можно скорее об-

ратитесь к врачу.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

72

Масло в картере цепной

передачи

Рекомендуемое масло для

картера цепной передачи

РЕКОМЕНДУЕМОЕ МАСЛО ДЛЯ КАРТЕ-

РА ЦЕПНОЙ ПЕРЕДАЧИ

XPS SYNTHETIC CHAINCASE OIL

(P/N 619 590 098)

вниманиЕ

Цепная передача снего-

хода сконструирована и прошла экс-

плуатационные испытания с исполь-

зованием  масла  XPS™  Synthetic

chaincase oil. Компания BRP настоя-

тельно рекомендует на протяжении

всего срока эксплуатации использо-

вать масло XPS Synthetic chaincase oil.

Повреждения, вызванные использо-

ванием масла, которое не рекомендо-

вано для данной цепной передачи,

не будут устраняться в рамках гаран-

тийного обслуживания.
Доступ к картеру цепной передачи
Откройте правую боковую панель, см.

раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ».

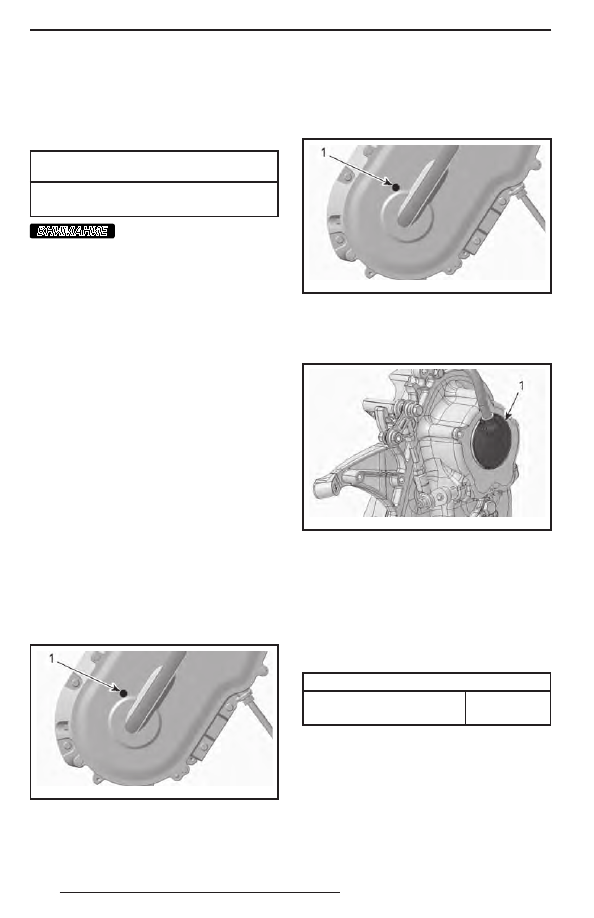

Проверка уровня масла

в картере цепной передачи
Установив снегоход на ровной горизон-

тальной площадке, проверьте уровень

масла, вывернув пробку контрольного

отверстия, расположенного на крышке

картера цепной передачи.
Уровень масла должен доходить до ниж-

него края контрольного отверстия.

mmo2 011 -003-017_a

ТИПОВОЙ ВАРИАНТ
1. Пробка контрольного отверстия

Долив масла в картер цепной

передачи
Снимите пробку контрольного отвер-

стия.

mmo2 011 -003-017_a

ТИПОВОЙ ВАРИАНТ
1. Пробка контрольного отверстия

Снимите крышку заливной горловины

картера цепной передачи.

mbs20 10-019-001 _a

1. Крышка заливной горловины

Доливайте масло в картер цепной пе-

редачи через заливное отверстие, пока

масло не начнёт вытекать через кон-

трольное отверстие.
Установите пробку контрольного отвер-

стия на место и затяните её указанным

моментом.

МОМЕНТ ЗАТЯЖКИ

Пробка контрольного

отверстия

(6 ± 1) Н•м

Установите на место пробку отверстия

для заливки масла.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
