РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ (ЧЕТЫРЕХТАКТНЫЕ ДВИГАТЕЛИ)

КАЖДЫЕ 6000 КМ ИЛИ 2 ГОДА (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

СИСТЕМА

ПОДАЧИ

ТОПЛИВА

Заменить топливный фильтр (1200 4-TEC)

Заменить топливный фильтр на выходе топливного насоса (900 ACE)

СИСТЕМА

ПРИВОДА

И ТОРМОЗНАЯ

СИСТЕМА

Заменить скользящие втулки, уплотнительные кольца и ролики, а так-

же проверить состояние направляющих (только 1200 4-TEC и 900 ACE)
Заменить тормозную жидкость
Проверить состояние троса привода дроссельной заслонки

(кроме 900 ACE)

КАЖДЫЕ 10 000 КМ ИЛИ 3 ГОДА (В ЗАВИСИМОСТИ ОТ ТОГО, ЧТО НАСТУПИТ РАНЬШЕ)

ЭЛЕКТРООБОРУ-

ДОВАНИЕ

Заменить свечи зажигания

КАЖДЫЕ 5 ЛЕТ

ДВИГАТЕЛЬ

Заменить охлаждающую жидкость

66

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

В настоящем разделе приведены указа-

ния для выполнения основных процедур

технического обслуживания. Вы може-

те сами выполнять эти процедуры при

наличии у Вас необходимых инструмен-

тов и квалификации механика. В про-

тивном случае Вам следует обратиться

к авторизованному дилеру Lynx.
Другие важные операции регламента

являются более сложными и при их вы-

полнении требуется использование спе-

циальных инструментов и приспособле-

ний, поэтому их следует выполнять спе-

циалистам дилера Lynx.

!



ПРЕДОСТЕРЕЖЕНИЕ

Остановите двигатель, снимите ключ

DESS и выполняйте техническое об-

служивание, следуя описанным ниже

процедурам. Если не выполнять ука-

зания  по  выполнению  процедур,

то есть вероятность получения травм

от горячих или подвижных частей,

от системы электрооборудования, хи-

микатов и других опасностей.

!



ПРЕДОСТЕРЕЖЕНИЕ

Если в ходе демонтажа/монтажа

потребовалось снимать крепёжные

элементы (например, самоконтря-

щиеся части и др.), всегда меняйте

их новыми.

Моторное масло

Рекомендуемое моторное масло

ДВИГАТЕЛЬ

РЕКОМЕНДУЕМОЕ

МОТОРНОЕ МАСЛО

600 ACE

XPS 4-STROKE SYNTHETIC

OIL (ALL CLIMATE)

(P/N 619 590 114)

вниманиЕ

Двигатель  снегохода

сконструирован и прошёл эксплуата-

ционные испытания с использовани-

ем масла BRP XPS

TM

. Компания BRP

настоятельно рекомендует на протя-

жении всего срока эксплуатации ис-

пользовать масло XPS. Повреждения,

вызванные использованием масла,

которое не рекомендовано для дан-

ного двигателя, не будут устраняться

в рамках гарантийного обслуживания.

Если указанное масло не доступно, ис-

пользуйте рекомендованное BRP син-

тетическое масло SAE 0W40, которое

классифицируется как SM согласно тре-

бованиям API.
Проверка уровня моторного масла

вниманиЕ

Проверяйте и, при необ-

ходимости, доводите до нормы уро-

вень моторного масла каждые 10 мо-

точасов  пробега.  Не  переливайте.

Эксплуатация снегохода с недостаточ-

ным или избыточным количеством

масла в системе смазки может приве-

сти к серьёзным поломкам двигателя.

Насухо вытирайте все потеки.
Во время проверки уровня масла дви-

гатель должен иметь нормальную рабо-

чую температуру.
ПРИМЕЧАНИЕ: Двигатель достигает

нормальной рабочей температуры, ког-

да задний теплообменник становится

тёплым — это является признаком того,

что термостат открыт.
Установите снегоход на ровную гори-

зонтальную поверхность и выполните

проверку уровня масла в следующей

последовательности:
1.  Дайте двигателю поработать на оборо-

тах холостого хода в течение 30 секунд.

2.  Остановите двигатель.
3.  Откройте  левую  боковую  панель,

см. раздел «ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ».

4.  Снимите защитный кожух ремня вариа-

тора, см. раздел «ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ».

5.  Извлеките масляный щуп и протри-

те его.

6.  Полностью вставьте масляный щуп

в маслоналивную трубку.

7.  Вновь извлеките масляный щуп и про-

верьте уровень масла. Уровень масла

должен располагаться между метка-

ми «MIN» и «MAX», см. рис. Долейте

моторное масло при необходимости.

67

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

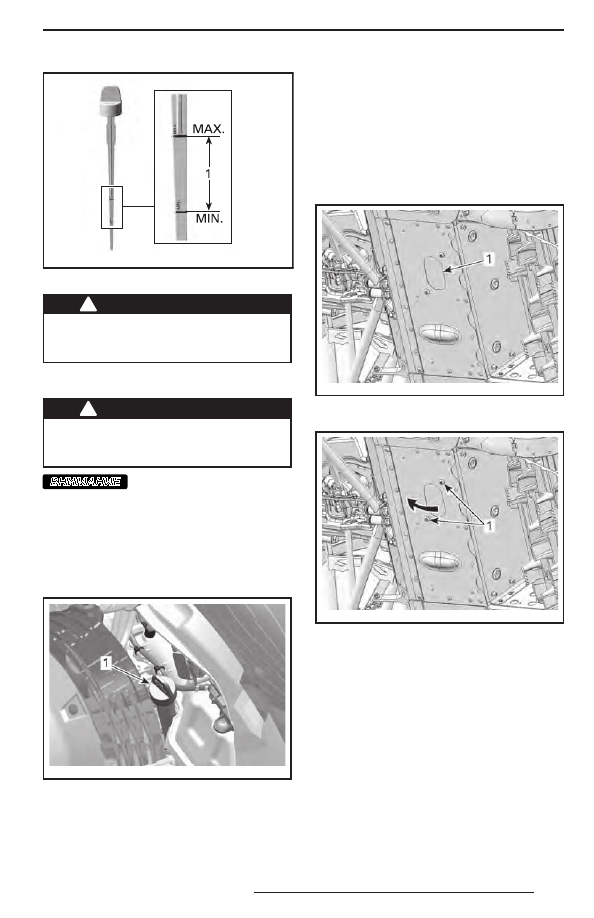

mmo2 009 -005-027_a

1. Уровень масла между метками «MIN» и «MAX»

!



ПРЕДОСТЕРЕЖЕНИЕ

Вытирайте насухо все потеки масла.

Масло является продуктом, опасным

в пожарном отношении.

Замена моторного масла

!



ПРЕДОСТЕРЕЖЕНИЕ

Моторное масло может быть очень

горячим. Дождитесь, пока моторное

масло остынет.

вниманиЕ

Моторное масло и мас-

ляный фильтр заменяются одновре-

менно.
1.  Установите снегоход на ровной гори-

зонтальной площадке.

2.  Снимите левую боковую панель.
3.  Извлеките щуп.

mmr201 1-070-003_a

ЛЕВАЯ СТОРОНА СНЕГОХОДА
1. Щуп масляного бака

4.  Доступ к пробке сливного отверстия

осуществляется из-под снегохода.

4.1  Выверните один винт крепления

крышки технологического отвер-

стия и отпустите другой.

4.2  Поверните крышку и откройте тех-

нологическое отверстие в нижнем

поддоне.

mmr201 1-070-060_a

1.  Крышка отверстия, обеспечивающего доступ

к пробкам сливных отверстий

mmr201 1-070-060_b

ПОВЕРНИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО
ОТВЕРСТИЯ
1. Винты крепления

5.  Очистите поверхности, прилегающие

к пробкам сливных отверстий.

6.  Установите подходящую ёмкость под

технологическое отверстие нижнего

поддона.

7.  Выверните пробки сливных отверстий

в следующей последовательности.

7.1  Пробку основного сливного от-

верстия.

7.2  Пробку дополнительного сливно-

го отверстия.

68

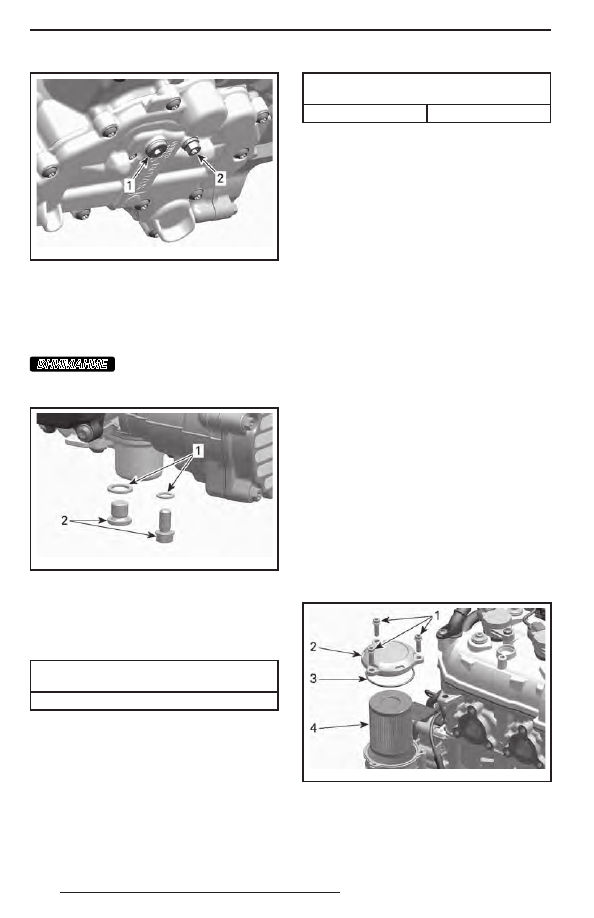

mmr201 1-070-053_a

ПОД ДВИГАТЕЛЕМ
1. Пробка основного сливного отверстия.
2. Пробка дополнительного сливного отверстия

8.  Полностью слейте моторное масло.
9.  Установите НОВЫЕ уплотнительные

шайбы на пробки сливных отверстий.

вниманиЕ

Повторное использова-

ние уплотнительных шайб не допус-

кается. Всегда устанавливайте новые.

mmr201 1-070-004_a

1. Уплотнительная шайба
2. Пробка отверстия для слива масла

10.  Установите пробки сливных отвер-

стий и затяните их указанным мо-

ментом.

МОМЕНТ ЗАТЯЖКИ ПРОБОК

СЛИВНЫХ ОТВЕРСТИЙ

(20 ± 2) Н•м

11.  Замените МАСЛЯНЫЙ ФИЛЬТР, см.

описание операции в текущем раз-

деле.

12.  Залейте рекомендованное масло

и доведите уровень в масляном баке

до нормы.

ПРИБЛИЗИТЕЛЬНЫЙ ОБЪЕМ МОТОР-

НОГО МАСЛА (ВКЛ. ФИЛЬТР), л

600 ACE

2,1

13.  Установите щуп в масляный бак и за-

тяните его.

14.  Запустите двигатель и дайте ему по-

работать на оборотах холостого хода

в течение нескольких минут.

15.  Убедитесь в отсутствии утечек.
16.  Остановите двигатель и проверьте

уровень масла, как описано в теку-

щем разделе. Долейте при необхо-

димости.

17.  Утилизируйте отработавшее масло

и фильтр в соответствии с требова-

ниями действующего природоохран-

ного законодательства.

Масляный фильтр

Замена масляного фильтра

двигателя
Снятие масляного фильтра
1.  Снимите правую боковую панель.
2.  Очистите поверхности, прилегающие

к крышке масляного фильтра.

3.  Снимите:

–  Выверните винты крепления крыш-

ки масляного фильтра.

–  Снимите уплотнительное кольцо

крышки масляного фильтра.

–  Извлеките масляный фильтр.

mmr201 1-070-007_a

1. Винты крепления крышки масляного фильтра
2. Крышка масляного фильтра
3. Уплотнительное кольцо
4. Масляный фильтр

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
