57

mmo2 006 -003-022_a

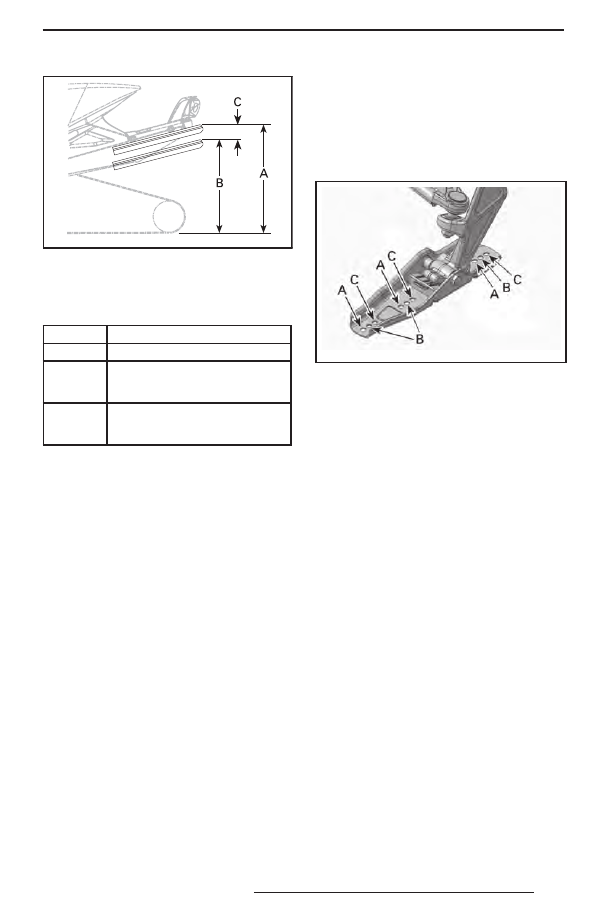

ТИПОВОЙ ВАРИАНТ — ПРАВИЛЬНАЯ РЕГУЛИРОВКА
A.  Подвеска растянута на полный ход
B.  Подвеска сжата под тяжестью водителя, пасса-

жира и груза

C.  Разница расстояний «А» и «В», см. табл. ниже

«С», мм

ПРИЧИНА, РЕШЕНИЕ

50–75

Регулировка не требуется

более 75

Регулировка слишком мягкая.

Увеличить предварительное

натяжение

менее 50

Регулировка слишком жёсткая.

Уменьшить предварительное

натяжение

ПРИМЕЧАНИЕ: Если указанные значе-

ния недостижимы с оригинальными пру-

жинами, обращайтесь к авторизованно-

му дилеру Lynx для установки других

пружин.

Регулировки передней

подвески

Лыжи
Предусмотрена возможность установ-

ки лыжи в одно из трёх различных по-

ложений.

fmo2014-002-027_a

ЛЫЖИ BLADE
A.  Лёгкая управляемость при движении в глубо-

ком снегу

B. Стандартное положение — движение по трассе
C. Стабильное управление

модели Xtrim и 49 Ranger
На данных моделях реализована возмож-

ность изменения ширины колеи лыж.
Когда регулировочная втулка установле-

на с внутренней стороны опоры, лыжи

находятся в положении, обеспечиваю-

щем более узкую колею.
Когда регулировочная втулка установ-

лена с наружной стороны опоры, лыжи

оказываются в положении, обеспечива-

ющем более широкую колею.
Чтобы изменить ширину колеи лыж, вы-

полните следующее:
1.  Поднимите переднюю часть снегохода.
2.  Выверните болт крепления лыжи.
3.  Установите регулировочную втулку

в необходимое положение, см. рисунок.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

58

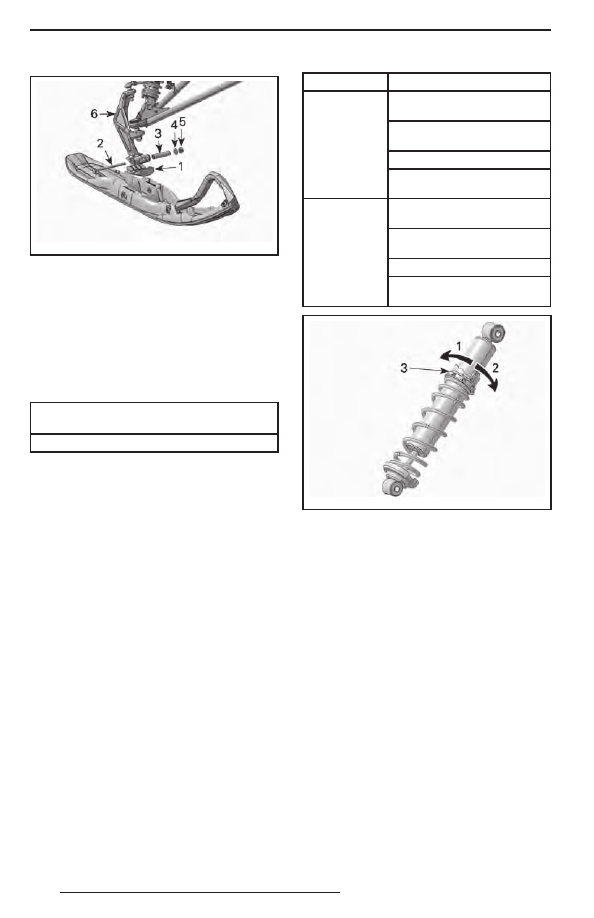

fbl2012-001-020_ a

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ — ПОКАЗА-
НА ПРАВАЯ СТОРОНА
1. Упор лыжи
2. Болт крепления лыжи
3. Втулка опоры лыжи (в отверстии опоры лыжи)
4. Плоская шайба
5. Гайка
6. Опора лыжи

4.  Установите остальные компоненты

и затяните гайку указанным моментом.

МОМЕНТ ЗАТЯЖКИ БОЛТА

КРЕПЛЕНИЯ ЛЫЖИ

(48 ± 6) Н•м

ПРИМЕЧАНИЕ: Убедитесь, что ширина

снегохода не превосходит максимально

допустимую ширину, установленную для

движения по трассе. Ознакомьтесь с тре-

бованиями местного законодательства.
Передние пружины
Преднатяг  передних  пружин  оказы-

вает влияние на жёсткость передней

подвески.
Преднатяг передних пружин также ока-

зывает влияние на управляемость.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

предвари-

тельного

натяжения

Более жёсткая передняя

подвеска
Выше передняя часть

снегохода
Более точное управление
Улучшение демпфирова-

ния неровностей

Уменьшение

предвари-

тельного

натяжения

Более мягкая передняя

подвеска
Ниже передняя часть

снегохода
Усилия на руле уменьшаются
Ухудшение демпфирова-

ния неровностей

mmo2 010 -003-027_a

РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG
1. Уменьшить предварительный натяг
2. Увеличить предварительный натяг
3.  Кулачок регулировки предварительного натя-

жения пружины

59

Советы по настройке подвески снегохода в зависимости

от условий эксплуатации

ПРОБЛЕМА

МЕТОДЫ УСТРАНЕНИЯ

«Рысканье» передней подвески

Проверить регулировку лыж.

–  Уменьшите предварительное натяжение пружин

передней подвески.

–  Увеличьте  предварительное  натяжение  цент-

ральной пружины.

–  Уменьшите предварительное натяжение задней

пружины.

При движении с постоянной скоростью

рулевое управление затруднено

–  Уменьшите предварительное натяжение пружин

передней подвески.

–  Увеличьте  предварительное  натяжение  цент-

ральной пружины.

Рулевое управление затруднено при

ускорении

–  Уменьшите предварительное натяжение задней

пружины.

–  Увеличьте длину ленточного ограничителя.

При ускорении или прохождении

поворота лыжи снегохода поднимаются

слишком высоко

–  Уменьшить длину ленточного ограничителя.

–  Увеличьте  предварительное  натяжение  задней

пружины.

Задняя подвеска кажется слишком

жёсткой

–  Уменьшите предварительное натяжение задней

пружины.

Задняя часть снегохода кажется

слишком мягкой

Увеличьте  предварительное  натяжение  задней

пружины.

Частые «пробои» задней подвески

–  Увеличьте  предварительное  натяжение  задней

пружины.

–  Увеличьте  предварительное  натяжение  цент-

ральной пружины.

– Увеличьте длину ленточного ограничителя.

Создается впечатление, что снегоход

поворачивается вокруг своего центра

–  Уменьшите  предварительное  натяжение  цент-

ральной пружины.

–  Увеличьте  предварительное  натяжение  задней

пружины.

–  Увеличьте  предварительное  натяжение  пружин

передней подвески.

–  Уменьшить длину ленточного ограничителя.

Сильная пробуксовка гусеницы

в начале движения.

– Увеличьте длину ленточного ограничителя.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

60

ТРАНСПОРТИРОВКА СНЕГОХОДА

Убедитесь, что крышка топливного бака

правильно установлена.
Прицеп с наклоняемой платформой,

на котором Вы собираетесь перевозить

свою машину, необходимо оборудовать

подъёмным механизмом. Как бы просто

это не казалось, не загоняйте снегоход

на платформу своим ходом. Это часто

заканчивается авариями и несчастны-

ми случаями. С помощью строп надёж-

но закрепите снегоход, спереди и сзади,

на платформе транспортного средства.

Не пренебрегайте креплением даже при

перевозке на близкое расстояние. Про-

верьте надёжность крепления всех при-

боров и оборудования. Накройте снего-

ход чехлом, чтобы дорожная грязь не по-

вредила его механизмы.
Оборудование прицепа должно отве-

чать  требованиям,  предъявляемым

к перевозочным средствам в Вашем ре-

гионе. Убедитесь в надёжности буксир-

ной сцепки и цепей, проверьте функци-

онирование тормозов, сигналов поворо-

та и габаритных огней.
