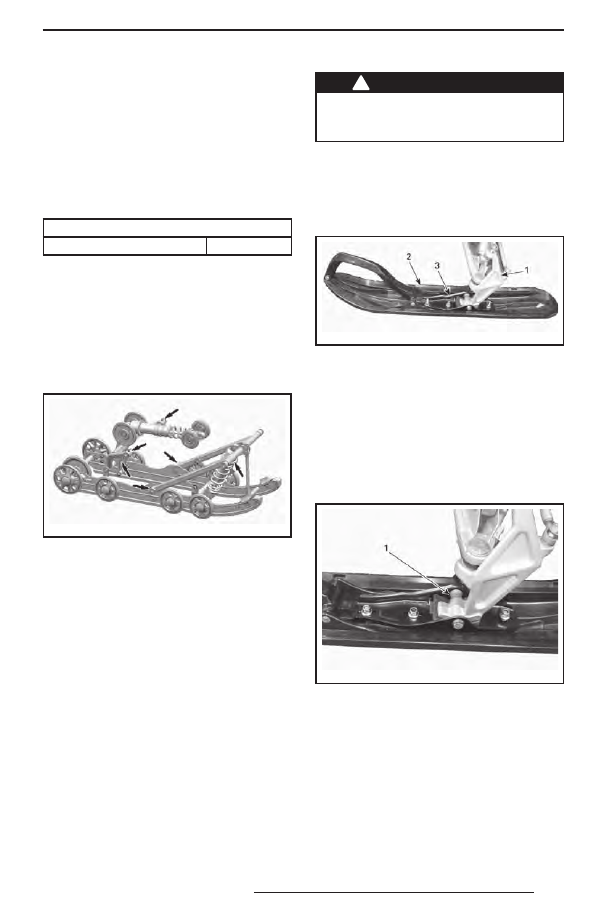

Состояние ленточного

ограничителя
Проверьте  ленточный  ограничитель

на наличие трещин и признаков изно-

са. Проверьте затяжку резьбовых кре-

пёжных деталей. Проверьте состояние

отверстий в ленточном ограничителе.

При необходимости заменить. Затяни-

те гайку рекомендованным моментом.

МОМЕНТ ЗАТЯЖКИ

Гайка

11 Н•м

Смазка компонентов задней

подвески
Смажьте заднюю подвеску в местах рас-

положения пресс-маслёнок синтетиче-

ской смазкой SUSPENSION GREASE (P/N

619 590 193). Периодичность обслужи-

вания указана в разделе «РЕГЛАМЕНТ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ».

fmo2013-001-016_a

ТИПОВОЙ ВАРИАНТ — PPS — ПРЕСС-МАСЛЁНКА

Проверка состояния рулевого

управления и передней подвески
Визуально проверьте затяжку крепёж-

ных элементов рулевого управления

и передней подвески (шаровые опоры

и шаровые шарниры рычагов и тяг руле-

вого привода, болты шарнирного крепле-

ния, болты крепления лыж и цапф лыж,

и т. д.). При необходимости обратитесь

к авторизованному дилеру Lynx.

Лыжи

Состояние лыж и коньков
Проверьте состояние лыж и твёрдосплав-

ных коньков. При обнаружении призна-

ков износа обратитесь к дилеру Lynx.

!



ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

Лыжи Blade
Стандартным положением для крон-

штейна лыжи является такое, при кото-

ром он установлен на центральные от-

верстия.

fbl2013-002-014_ c

ТИПОВОЙ ВАРИАНТ
1. Опора лыжи
2. Лыжа
3. Кронштейн лыжи

Xtrim и 49 Ranger
Изменяя положение регулировочной

втулки можно регулировать ширину ко-

леи лыж. Возможна установка лыжи как

с внутренней, так и с внешней стороны

опоры лыжи.

fmo2014-003-009_a

1.  Регулировочная втулка установлена с внутрен-

ней стороны стойки лыжи

Предохранители

Проверка предохранителей
Система электрооборудования защище-

на предохранителями.
Проверьте и, при необходимости, заме-

ните предохранитель.

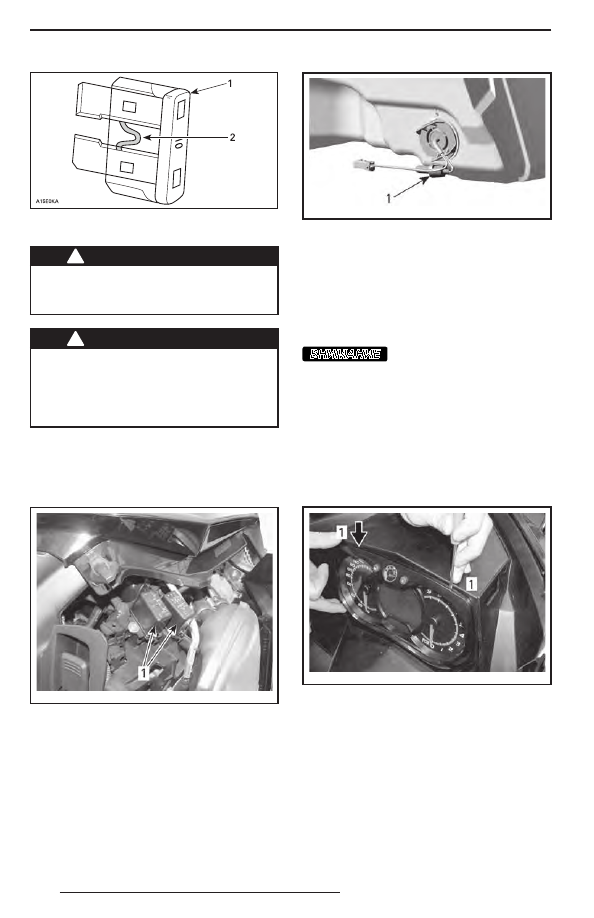

Извлеките предохранитель из держате-

ля. Проверьте, не оплавлена ли его нить.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

82

1. Предохранитель
2. Проверьте, не оплавилась ли нить

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предо-

хранитель с более высоким номи-

налом.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Lynx.

Расположение предохранителей
Блоки предохранителей (два) распола-

гаются с правой стороны, за боковой па-

нелью.

fmo2014-004-005_a

1. Блоки предохранителей

Для идентификации предохранителей

см. табличку на крышке блока и раздел

«ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ».
Предохранитель датчика уровня топлива

располагается за глушителем впуска.

mmo2 007 -009-016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя

Световые приборы

После замены перегоревшей лампы про-

верьте работоспособность соответству-

ющего осветительного прибора.
Замена лампы головной оптики

вниманиЕ

Во избежание сокраще-

ния срока службы галогенных ламп

не касайтесь пальцами стеклянной

колбы лампы. Если Вы дотронулись

до  стеклянной  колбы,  очистите

её изопропиловым спиртом, который

не оставляет плёнку на стекле.
1.  С помощью маленькой отвёртки осво-

бодите защёлки информационного

центра.

mmo2 007 -009-061_a

1. Защёлки

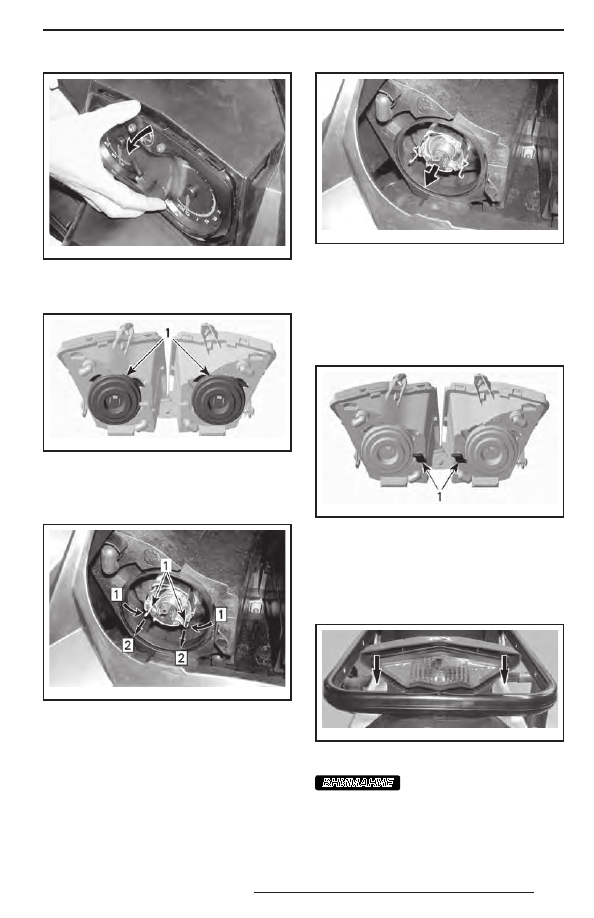

2.  Осторожно потяните многофункцио-

нальный центр и отведите его в сторону.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

83

mmo2 007 -009-062_a

ТИПОВОЙ ВАРИАНТ

3.  Отсоедините разъем перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009-022_a

1. Резиновый чехол

4.  Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь

лампу.

mmo2 007 -009-063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Фиксатор

5.  Извлеките и замените лампу. Установ-

ка осуществляется в последователь-

ности, обратной снятию.

mmo2 007 -009-064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики
Снимите многофункциональный центр,

как описано в разделе «ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ». Для регули-

ровки направления светового пучка вра-

щайте рукоятку.

mmo2 007 -009-023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

Замена лампы заднего фонаря
1.  Аккуратно, одновременно потянув

с обеих сторон за края, снимите кор-

пус заднего фонаря.

fmo2012-039-012_c

ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИ-
ТЕ ЗА УГЛЫ

вниманиЕ

Если при снятии корпус

фонаря слишком сильно отклонить

в сторону, штифты могут сломаться

и корпус фонаря придётся заменить.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

84

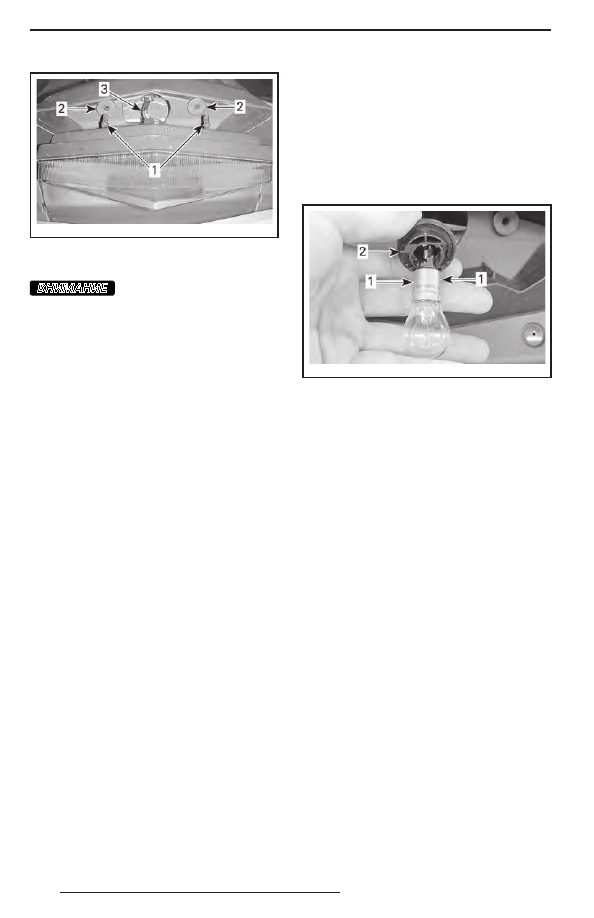

mmr200 8-039-006_a

1. Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря

вниманиЕ

Во избежание повреж-

дения жгута проводов не вытаскивай-

те корпус фонаря слишком сильно.
2.  Повернув патрон лампы против ча-

совой стрелки, снимите его с корпу-

са фонаря.

3.  Нажав и повернув лампу против часо-

вой стрелки, извлеките её из патрона.

4.  Установите новую лампу, слегка нажав

на неё и повернув по часовой стрелке.

ПРИМЕЧАНИЕ:  Обратите  внимание

на расположение держателей на корпусе

лампы и при установке совместите их с

соответствующим фиксатором патрона.

mmr200 8-039-008_a

1. Держатели лампы
2. Фиксатор на патроне

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
