РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

4

7

9

5

6

8

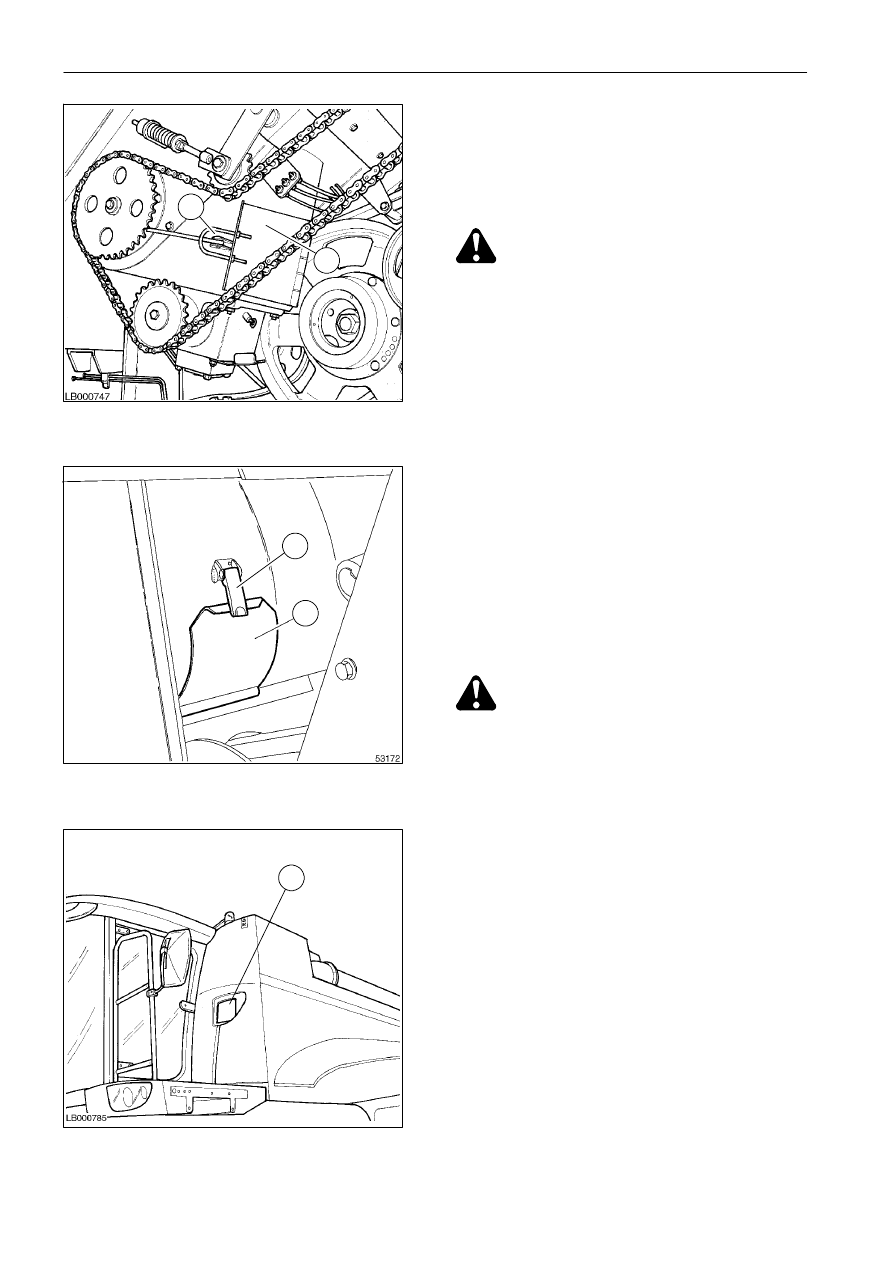

5. Если требуется полная очистка зернового

бункера, возможные остатки можно удалить
через крышку(5). Эта крышка находится
в нижней

левой

части

вертикальной

разгрузочной трубы бункера.

Выполняется следующим образом:

ОПАСНО:

опасность

пореза

или

сдавливания.
Если

какая-либо

подвижная

деталь

заблокирована

или

заедает,

следует

высвобождать деталь только при остановленном
двигателе и после удаления ключа зажигания из
панели приборов.
Вышесказанное действительно также для всех
работ по техническому обслуживанию и очистке.

-.

Снимите кожух привода над левой шестерней;

-

выверните стопорный винт (6);

-

полностью откройте крышку (5) и удалите
остатки зерна;

-

закройте крышку (5), установите стопорный
винт (6) и затяните его в этом положении;

-

Установите на место кожух привода.

6. Вторая крышка (7) находится под днищем

шнека бункера, на правой стороне машины;
при использовании этой крышки необходимо
выполнить следующее:

ОПАСНО:

опасность

пореза

или

сдавливания.
Если

какая-либо

подвижная

деталь

заблокирована

или

заедает,

следует

высвобождать деталь только при остановленном
двигателе и после удаления ключа зажигания из
панели приборов.
Вышесказанное действительно также для всех
работ по техническому обслуживанию и очистке.

-

Снимите кожух привода на вариаторе битера;

-

встаньте на короткую лестницу, надежно
закрепленную на правой стороне;

-

потяните вперед нижнюю часть рычага(8),
полностью откройте крышку (7) и удалите
остатки культуры;

-

снова закройте крышку (7);

-

Установите на место кожух привода.

7.

Для проверки качества обработки зерна во
время работы рядом с сиденьем оператора
предусмотрена крышка (9), открывающая
непосредственный доступ к бункеру.

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

5

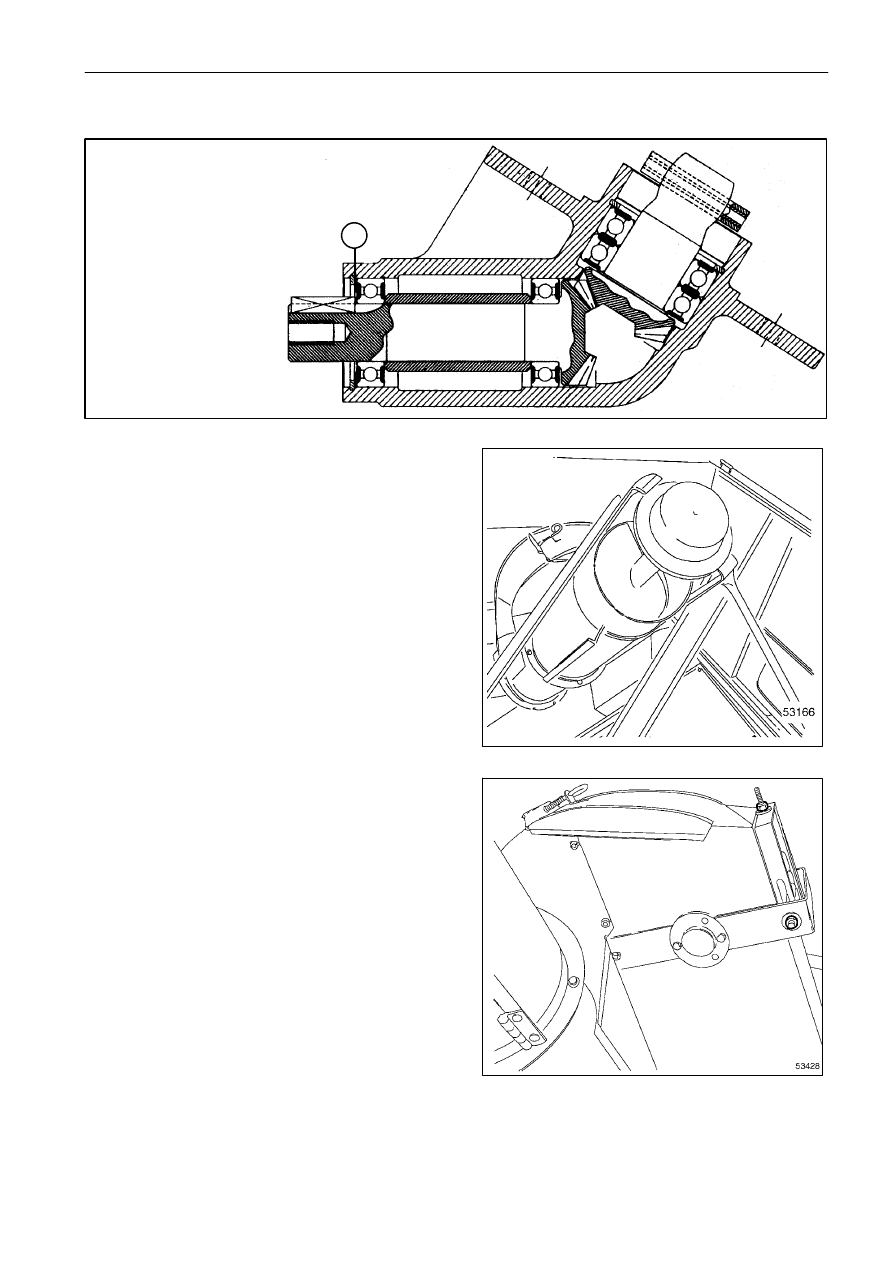

Подраздел 80 101 - ЗЕРНОВОЙ ЭЛЕВАТОР В ЗЕРНОВОМ БУНКЕРЕ

1

1.

Регулировочные прокладки

Для

смазывания

используйте

смазку

BP Energrease LC2 M (объем 0,22 л)

Колпак на трубе элеватора в зерновом бункере

Крышка на зерновом элеваторе.

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

6

Подраздел 80 175 - УПРАВЛЕНИЕ ПРИВОДОМ РАЗГРУЗКИ БУНКЕРА

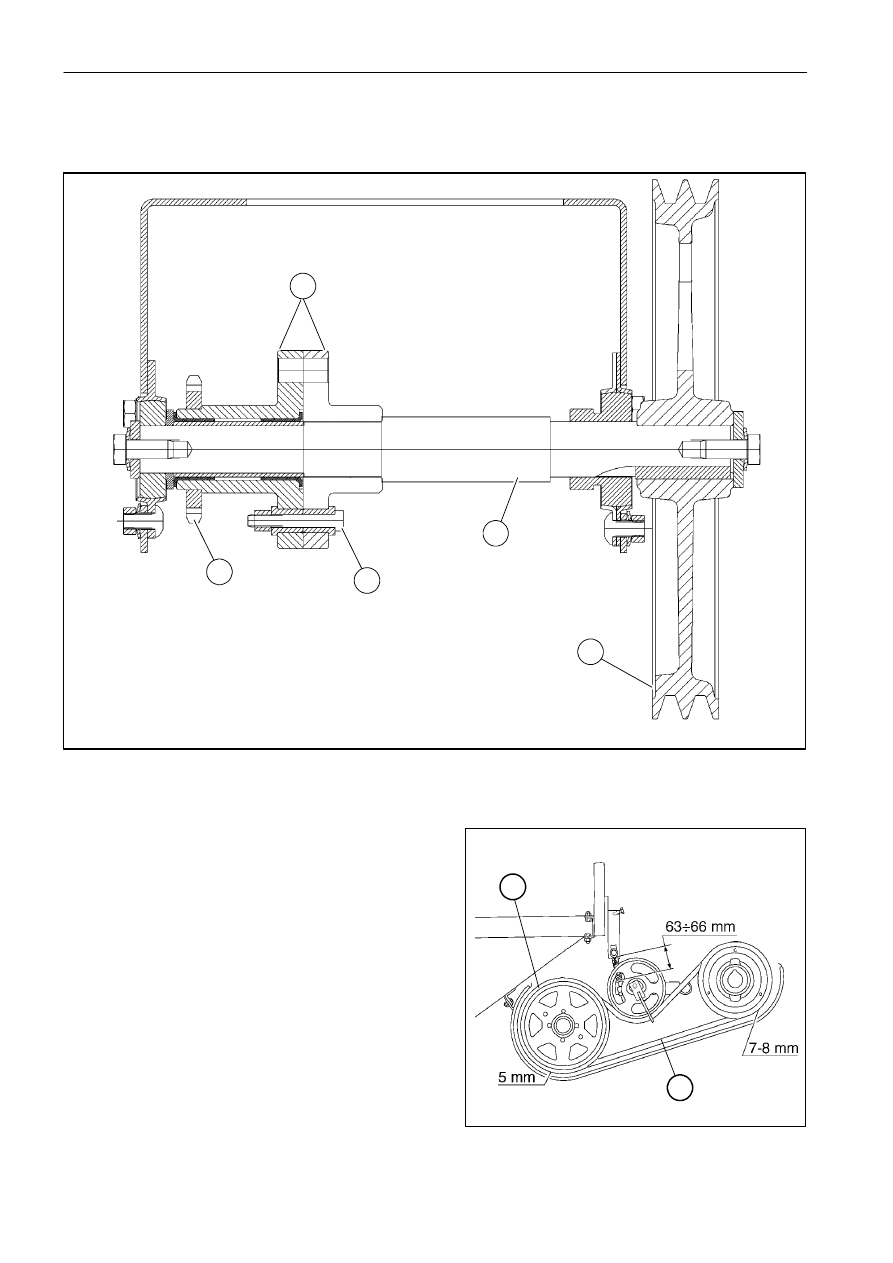

РАЗГРУЗКА ЗЕРНОВОГО БУНКЕРА - ОГРАНИЧИТЕЛЬ МОМЕНТА

1.

Шкив

2.

Ось

3.

Ступица

4.

Срезной болт M8 x 50 (8,8)

5.

Зубчатое колесо

-

В случае срезания болта 2, убедитесь
в отсутствии

посторонних

предметов

в шнеках и разгрузочной трубе, удалите
засорение, если оно есть, затем установите
новый

срезной

болт

со

следующими

характеристиками: M8x50 (88).

-

При включенном рычаге длина пружины (1)
на регулировочной тяге должна составлять
63

÷66 мм.

-

Для свободного отпускания ведущего шкива,
отрегулируйте башмак (9), как показано на
рисунке, с натянутым ремнем.

1

9

1

2

3

4

5

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

7

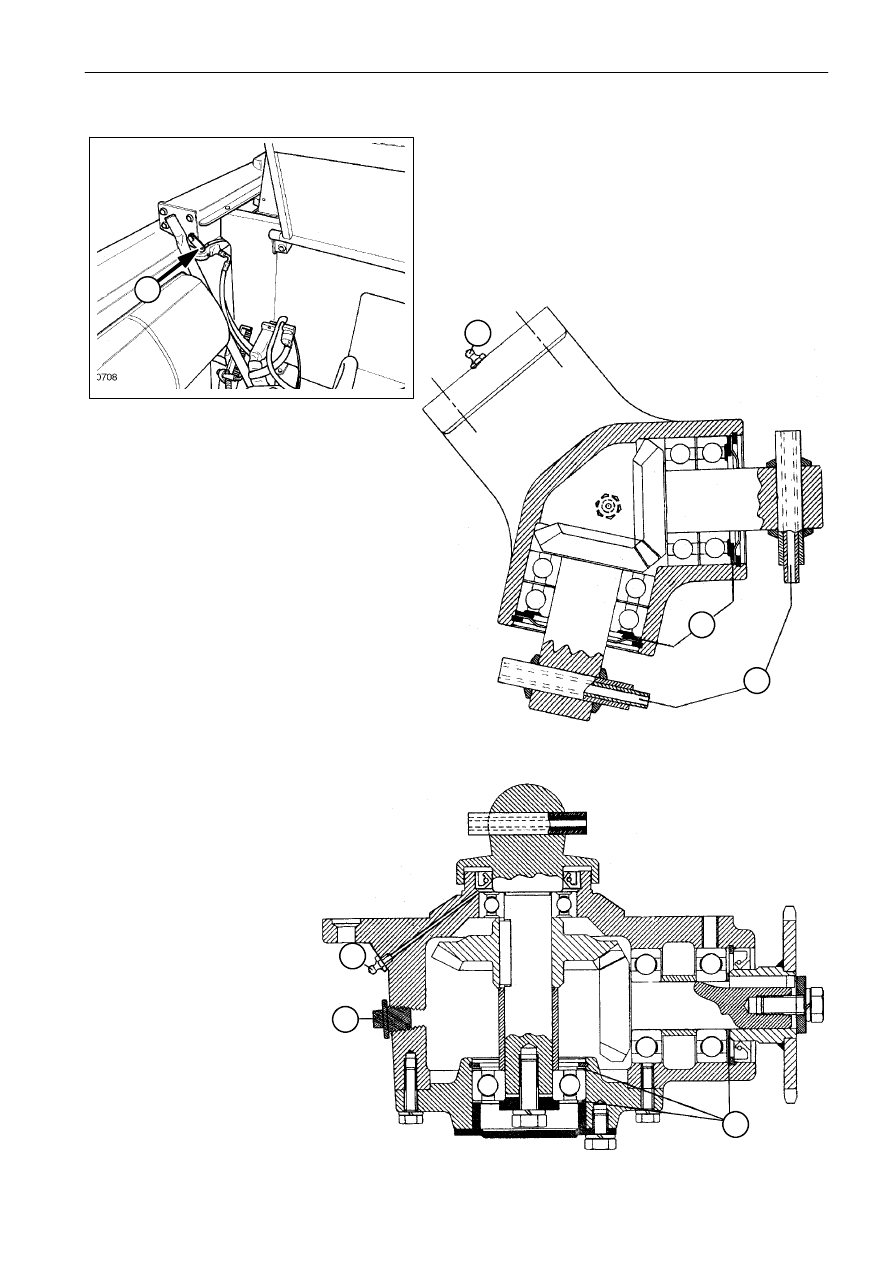

КОРПУС ВЕРХНЕЙ ПАРЫ СОПРЯЖЕННЫХ КОНИЧЕСКИХ ШЕСТЕРЕН

1.

Масленка
Используйте смазку BP Energrease LC2 M
(кол-во 0,10 л)

РЕГУЛИРОВКИ:

-

Рабочие

зазоры

между

шестернями

регулируются прокладками (2).

-

Согласование

пары

сопряженных

конических

шестерен

достигается

расположением

деталей

вместе

со

штифтами (3) как показано на рисунке.

КОРПУС НИЖНЕЙ ПАРЫ СОПРЯЖЕННЫХ КОНИЧЕСКИХ ШЕСТЕРЕН

4.

Заглушка

отверстия

для

проверки уровня масла
Используйте масло BP Terrac
Super Gear 80W-90

5.

Запрессовывайте смазку
BP Energrease LC2 M
каждые 75 часов

РЕГУЛИРОВКИ:

-

убедитесь

в

том,

что

шестерни

могут

двигаться

свободно,

с

минимальным

люфтом, при необходимости,
используйте регулировочные
прокладки (6).

2

3

5

4

6

1

1
