Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 178

РАЗДЕЛ 74 - ЧИСТКА

13

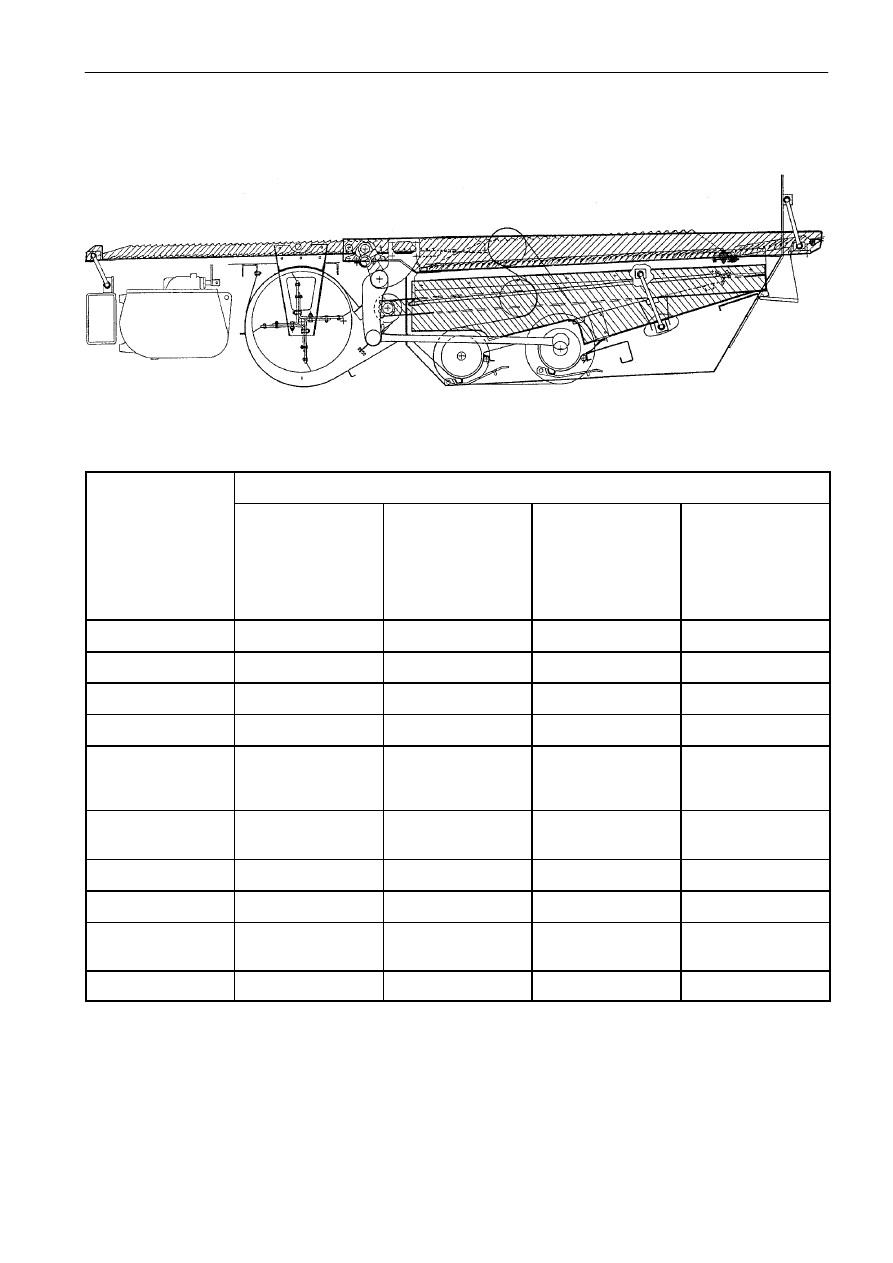

ОСНОВНЫЕ ПАРАМЕТРЫ УСТАНОВКИ ВЕНТИЛЯТОРА ДЛЯ ГЛАВНЫХ КУЛЬТУР

ОЧИСТКА

ПРОДУКТ

Регулируемое

верхнее сито

CS4/C и

удлинитель

мм

Регулируемое

нижнее сито,

CLOSZ CS2

отверстие

мм

Нижнее сито с

фиксированными

отверстиями

диаметр

мм

Частота вращения

вентилятора

об/мин

ЗЕРНО

12-14/15

6-8

---

750-850

ЯЧМЕНЬ

12-14/15

6-8

---

750-850

ОВЕС

12-14/15

6-8

---

700-800

РОЖЬ

12-14/15

5-6

---

750-850

РАПС-СЕМЕНА
РАПС
ГОРОШЕК

8-10/10

закрыто

5

400-450

СОЯ
ГОРОХ

14/14

10-12

---

800-900

ПОДСОЛНЕЧНИК

10-12/12

---

12 - 14

650-750

КУКУРУЗА

14/14

12

16-18

900-1000

КУКУРУЗА-СМЕСЬ

GRAEPEL

78 x 39 мм

не подходит

не подходит

600

РИС

14-16/16

6-8

---

650-750

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

1

Раздел 80 - ЗЕРНОВОЙ БУНКЕР: ХРАНЕНИЕ И ВЫГРУЗКА ЗЕРНА

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

80 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

80 101

Элеватор зернового бункера

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

80 175

Управление приводом разгрузки бункера

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

80 180

Выходной конец разгрузочной трубы

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

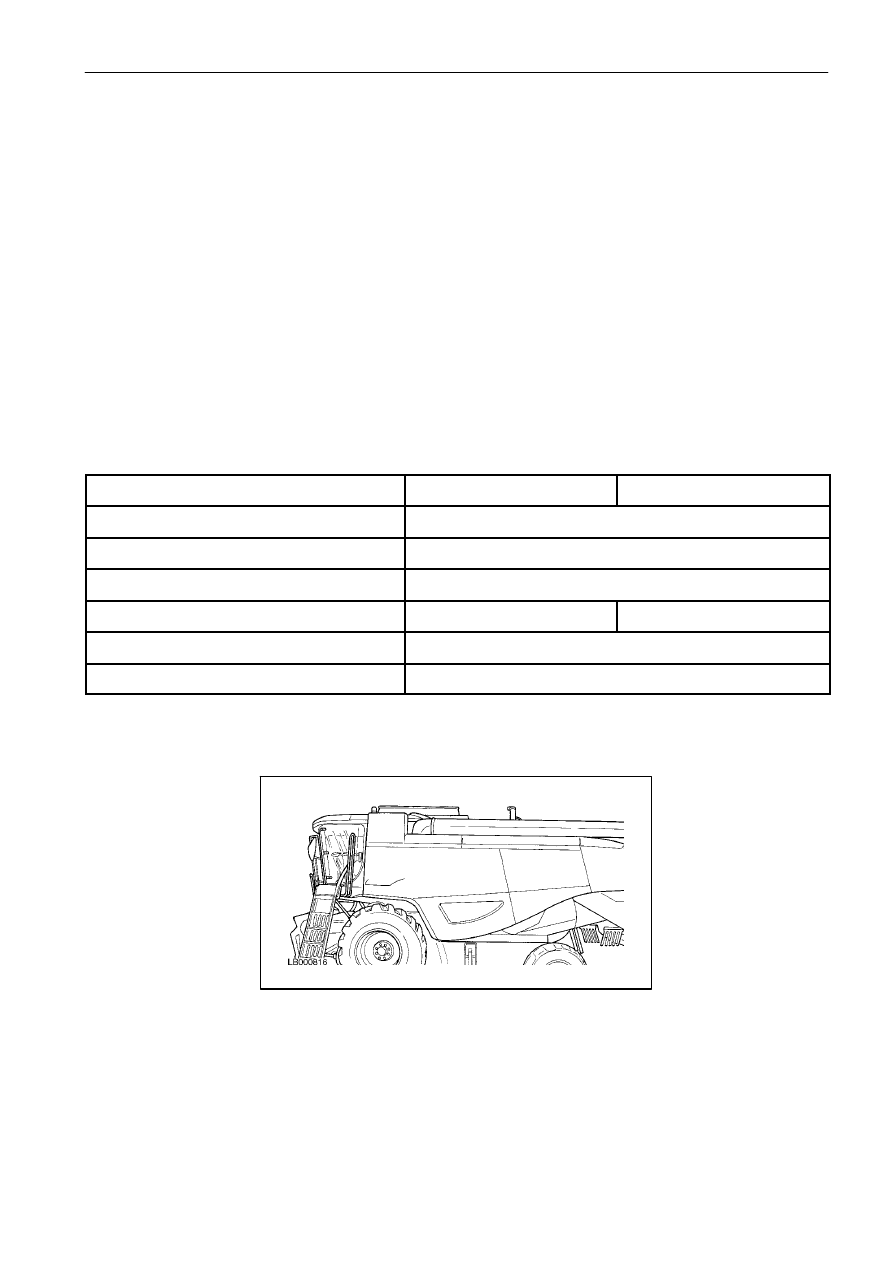

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

5 - 6

5AL - 6AL

Длина разгрузочной трубы

м

5

Высота разгрузочной трубы

м

4,50

Разгрузочная труба

электрогидравлическое управление

Емкость бункера

л

9000

8200

Трансмиссия разгрузочного устройства

Многосекционный ремень с ограничителем момента силы

Доступ к зерновому бункеру

внутренняя и наружная лестницы

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

2

2

7

1

3

4

5

6

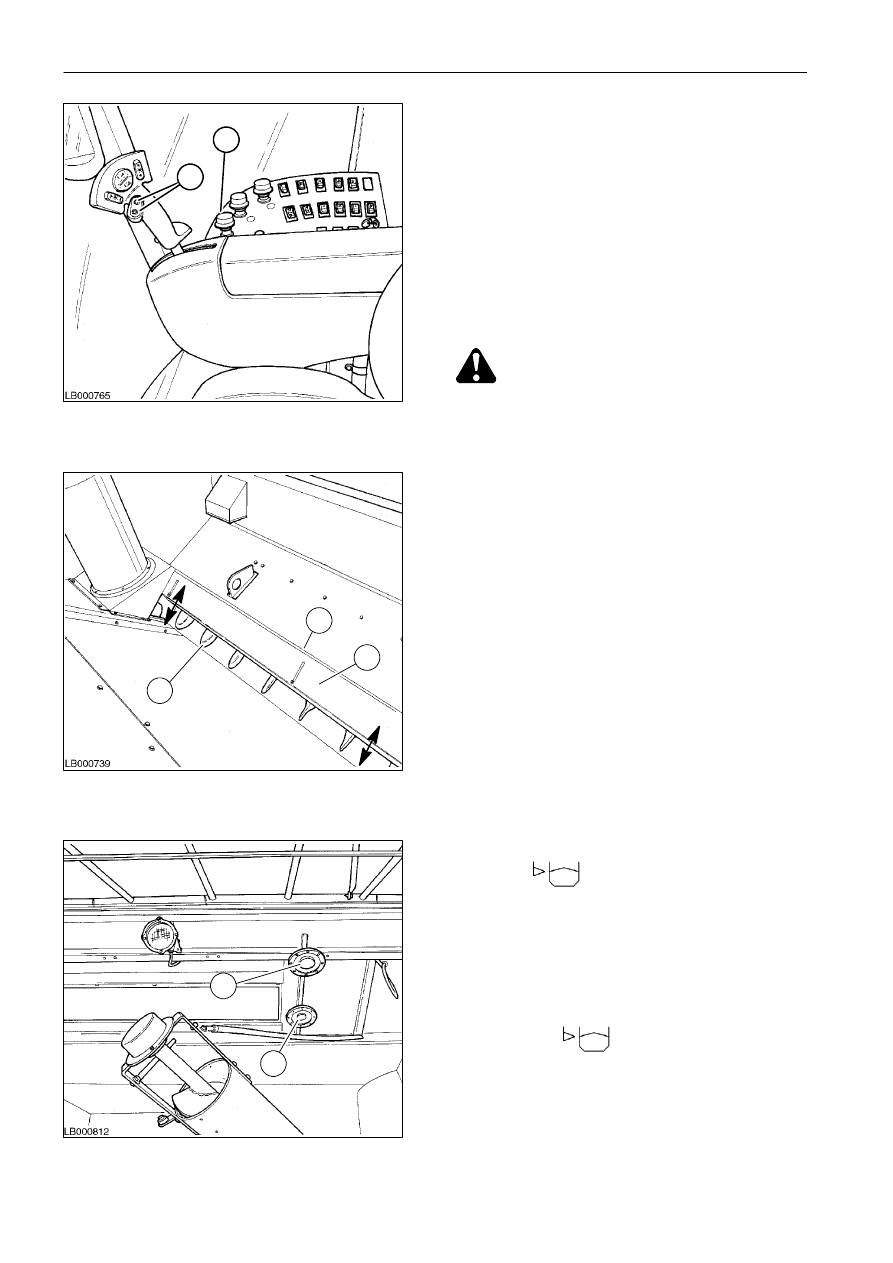

ОСНОВНЫЕ ПОЛОЖЕНИЯ

Зерно можно выгружать из бункера, как во время
останова, так и во время работы машины при
произвольном положении трубы.
Разгрузка бункера включается нажатием вниз
верхней части переключателя(1) и одновременным
вытягиванием

наверх

наружной

части

переключателя.
Перед включением разгрузки бункера следует
убедиться в том, что труба для разгрузки зерна
находится в требуемом положении; управление
осуществляется

кнопками

(2)

на

многофункциональном рычаге.

ПРЕДУПРЕЖДЕНИЕ:

если

включено

горизонтальное отверстие трубы для
разгрузки

зерна

или

если

комбайн

движется

с

открытой

трубой,

необходимо

соблюдать осторожность, чтобы не допустить
столкновения с препятствиями или линиями
электропередач.

Разгрузочный шнек зернового бункера

Горизонтальный разгрузочный шнек(3) зернового
бункера защищен кожухом(4) с регулируемыми
надставками(5)

для

корректировки

скорости

разгрузки в соответствии с типом и влажностью
культуры.

Для увеличения скорости разгрузки необходимо
поднять надставки(5); для уменьшения жопустить.

Привод

разгрузки

бункера

защищен

ограничителем момента (см. стр. 16-17), который
останавливает движение в случае перегрузки.

Заполнение бункера

При

увеличении

уровня

заполнения

зерно,

собранное в бункере во время уборки, приводит в
действие

мембранный

переключатель

(6),

при этом

на Agritronicplus включается

желтый световой индикатор и одновременно
загораются фары. Таким

образом, оператор

комбайна и водитель может заранее начать
операции разгрузки, когда бункер заполняется
зерном.
Если уровень заполнения продолжает расти
и зерно

приводит

в

действие

второй

переключатель (7), красный светоиндикатор на

Agritronicplus

информирует оператора

о заполнении

зернового

бункера

(при

этом

включается также главный звуковой сигнал).
Для выключения

этого

сигнала

необходимо

выключить загрузочное устройство.
Возможна регулировка вертикального положения
переключателей (6 и 7).

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

3

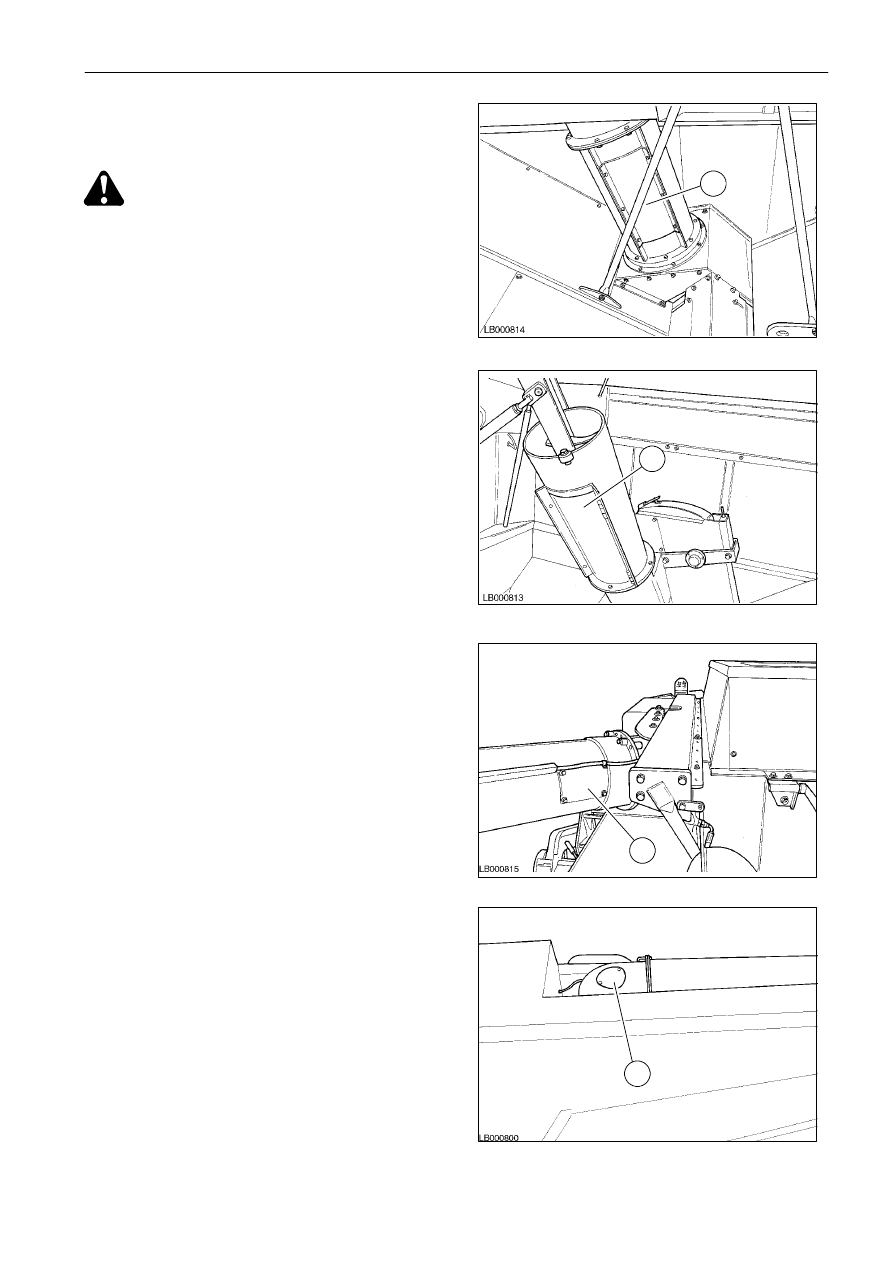

ДВЕРЦЫ ДЛЯ ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ И ОЧИСТКИ
ЗЕРНОВОГО БУНКЕРА

ОПАСНО:

опасность

пореза

или

сдавливания.
Если

какая-либо

подвижная

деталь

заблокирована

или

заедает,

следует

высвобождать деталь только при остановленном
двигателе и после удаления ключа зажигания из
панели приборов.
Вышесказанное действительно также для всех
работ по техническому обслуживанию и очистке.

1.

Дверца (1) для доступа к вертикальному
разгрузочному шнеку бункера;

2. Дверца (2) для доступа к загрузочному шнеку

зернового бункера;

3. Дверца (3)

для очистки

горизонтального

разгрузочного шнека зернового бункера.

4. Дверца

(4)

для

очистки

верхней

пары

сопряженных конических шестерен разгрузки
бункера.

3

4

1

2
