РАЗДЕЛ 74 - ЧИСТКА

9

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

ПРОСВЕРЛЕННЫЕ ОТВЕРСТИЯ ДЛЯ СОИ
И ЧИСТЯЩИЕ ЛОПАТКИ ЭЛЕВАТОРА

Лопатки для чистки элеватора, показанные
стрелками, входят в стандартную поставку, тогда
как просверленные детали заказываются через
систему заказа запасных частей, со следующими
ссылками

712954501 для 5 - 5AL
712954601 для 6 - 6AL

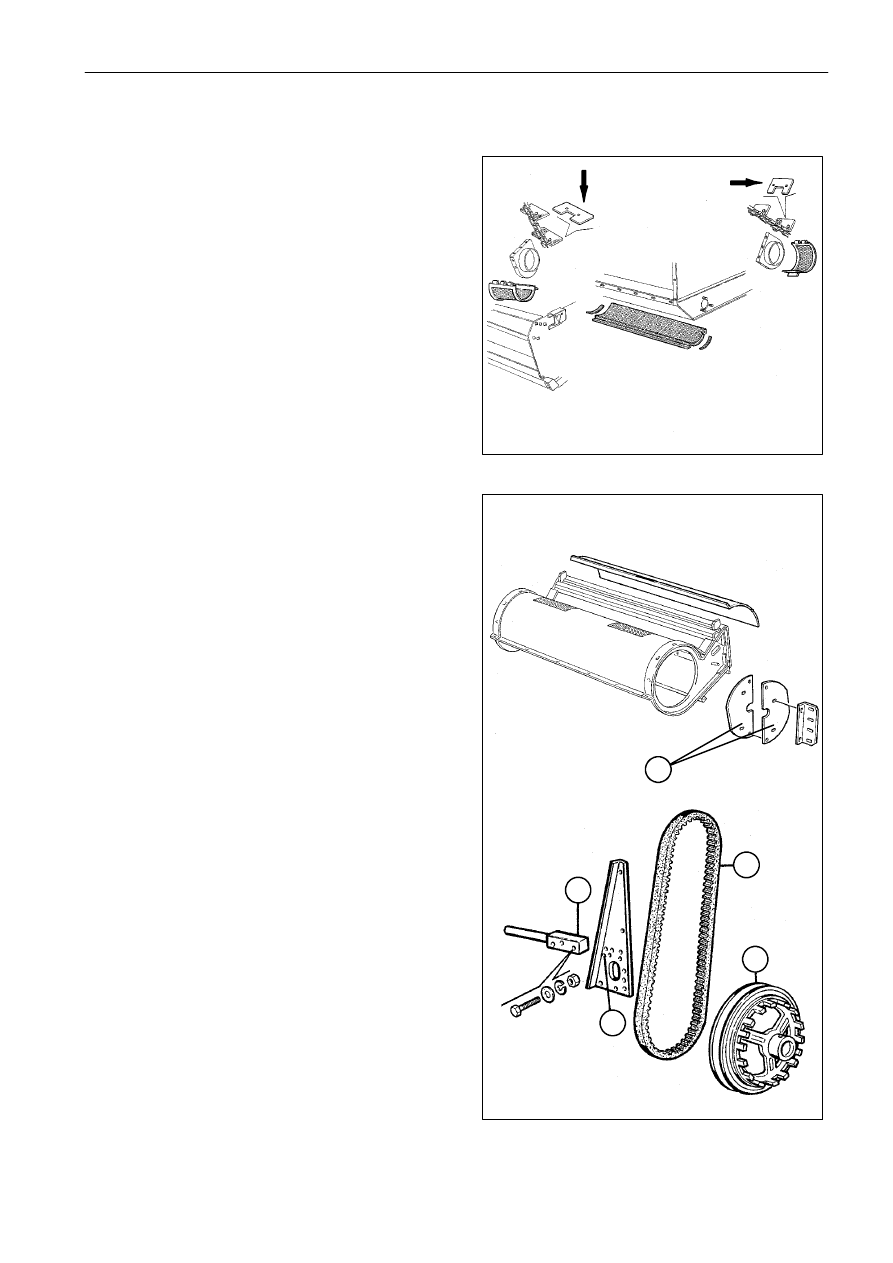

ПЕРЕКРЫТИЯ ВСАСЫВАНИЯ
ВЕНТИЛЯТОРА И КОМПЛЕКТ ДЛЯ
СНИЖЕНИЯ ЧАСТОТЫ ВРАЩЕНИЯ
ВЕНТИЛЯТОРА (ДЛЯ МЕЛКИХ СЕМЯН)

Частота вращения

мин. 270
макс. 885

Сборка комплекта:

Поставьте перекрытия (1) для культур, которым
это необходимо.

Замените шкив (4), ремень (5) крепежный штифт
вариатора (6).

ПРИМЕЧАНИЕ: Поместите штифт (6) на нижние

отверстия кронштейна (7).

Комплекты можно заказать в Отделе запасных
частей по следующим номерам позиций:
711949139 для 5 - 5AL
711949559 для 6 - 6AL

1

2

6

7

5

4

1

РАЗДЕЛ 74 - ЧИСТКА

10

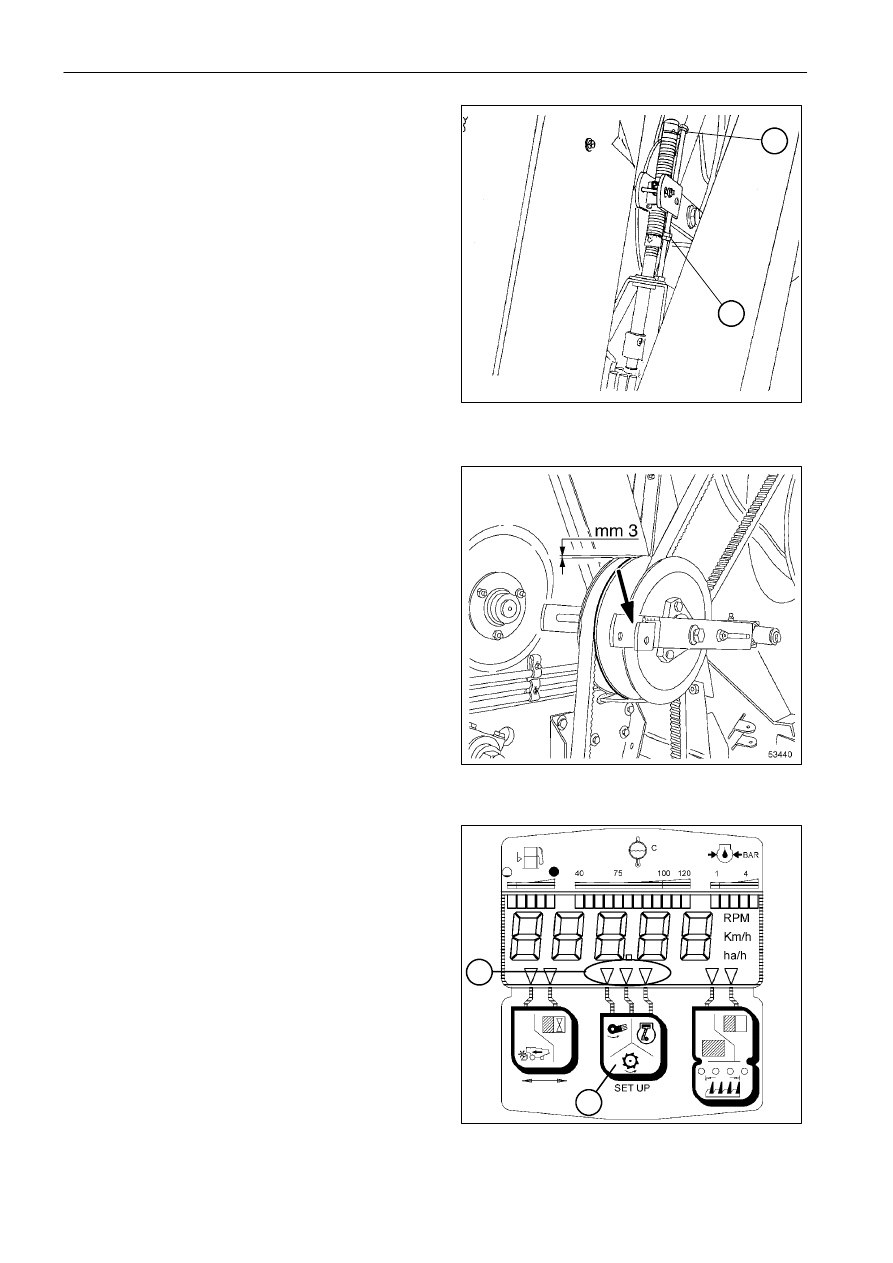

ВАРИАТОР ВЕНТИЛЯТОРА

Вариатор

вентилятора

с

электрическим

регулятором (1).
Управляется с операторского места

Частота вращения: мин. 350 - макс. 1050 об/мин.

Расположите регулировочные гайки (1) и (2)
окончания хода регулятора так, чтобы ремни
оставались на 3 мм внутри дисков, когда вариатор
находится в конце хода обеих сторон.

Показатели частоты вращения отражаются на
дисплее бортового компьютера, после нажатия
кнопки (3).

ПРИМЕЧАНИЕ: при нажатии кнопки (3) курсоры

(4)

на

дисплее

включаются,

отображая

желаемую

частоту

вращения слева направо

-

частота вращения вентилятора

-

частота вращения битера

-

частота вращения двигателя

3

4

5

4

3

1

2

РАЗДЕЛ 74 - ЧИСТКА

11

Подраздел 74 130 - КОРПУС ВЕНТИЛЯТОРА

1

2

3

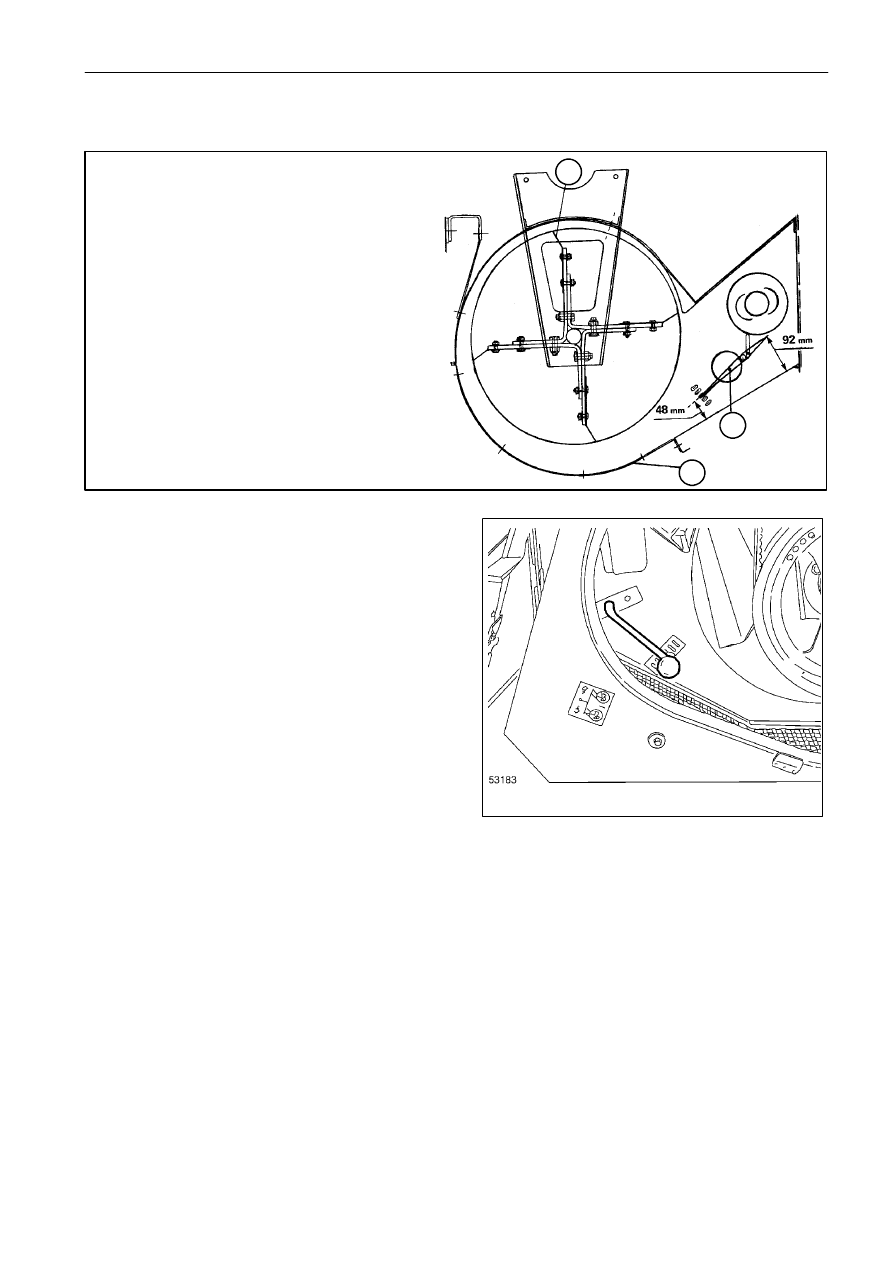

1.

4-х лопастной вентилятор

2.

Одиночный

делитель

с

основной

установкой (48-92), пригодной для всех
культур.
Изменения

позиции

могут

делаться

только

для

особых

условий

уборки

и состояния урожая.

3.

Съёмная часть

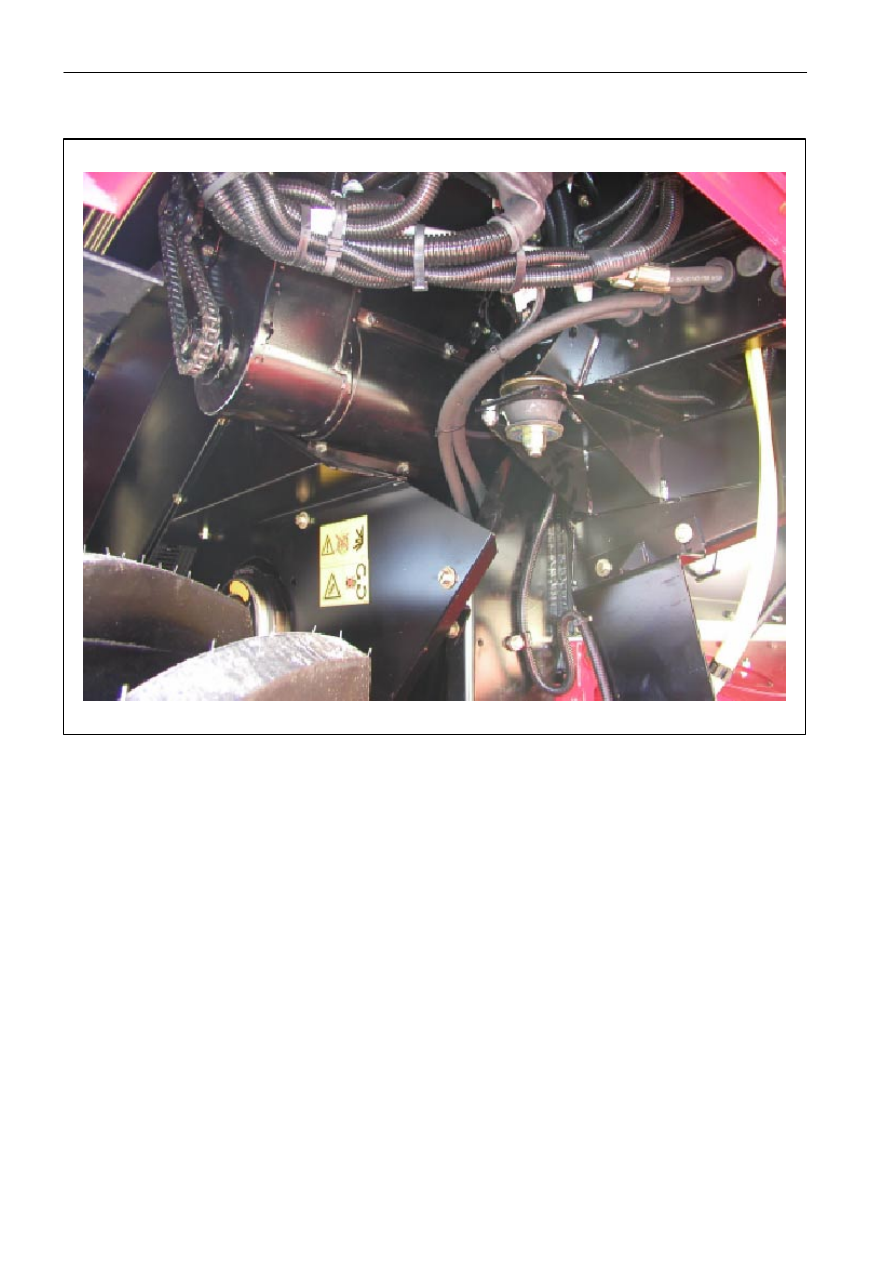

РЫЧАГ УПРАВЛЕНИЯ ДЕЛИТЕЛЕМ

Базовый

параметр

находится

на

третьем

переключении снизу.

6

РАЗДЕЛ 74 - ЧИСТКА

12
