Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 175

РАЗДЕЛ 74 - ЧИСТКА

1

Раздел 74 - ОЧИСТКА

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

74 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 101

Чистка приводов

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 110

Подающий механизм

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 114

Верхний грохот

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 118

Нижний грохот

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 130

Корпус вентилятора

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 140

Недомолот

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5

5AL

6

6AL

ВЕНТИЛЯТОР

Частота вращения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Уменьшенная частота вращения (дополнительно) .

Количество лопастей

шт.

. . . . . . . . . . . . . . . . . . . . . . . .

350

÷ 1050

270

÷ 840
4

СКАТНАЯ ДОСКА

Тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Движение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

неподвижная

противоположное к нижнему ситу

КОРОБКА СИТА

Регулируемые верхние сита . . . . . . . . . . . . . . . . . . . . .

Регулируемые нижние сита . . . . . . . . . . . . . . . . . . . . . .

движение противоположное к нижнему ситу

CS4 (стандарт) - CZ4 (дополнительное

оборудование)

CLOSZ CS2

НЕДОМОЛОТ

Тип транспортировки . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Частота вращения шнека недомолота

об/мин

. . . . .

к битеру

шнек и лопаточный элеватор

285

ПЕРЕДАЧА ЗЕРНА

Тип транспортировки . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Частота вращения зернового шнека

об/мин

. . . . . . .

лопаточный элеватор и шнек

350

РАЗДЕЛ 74 - ЧИСТКА

2

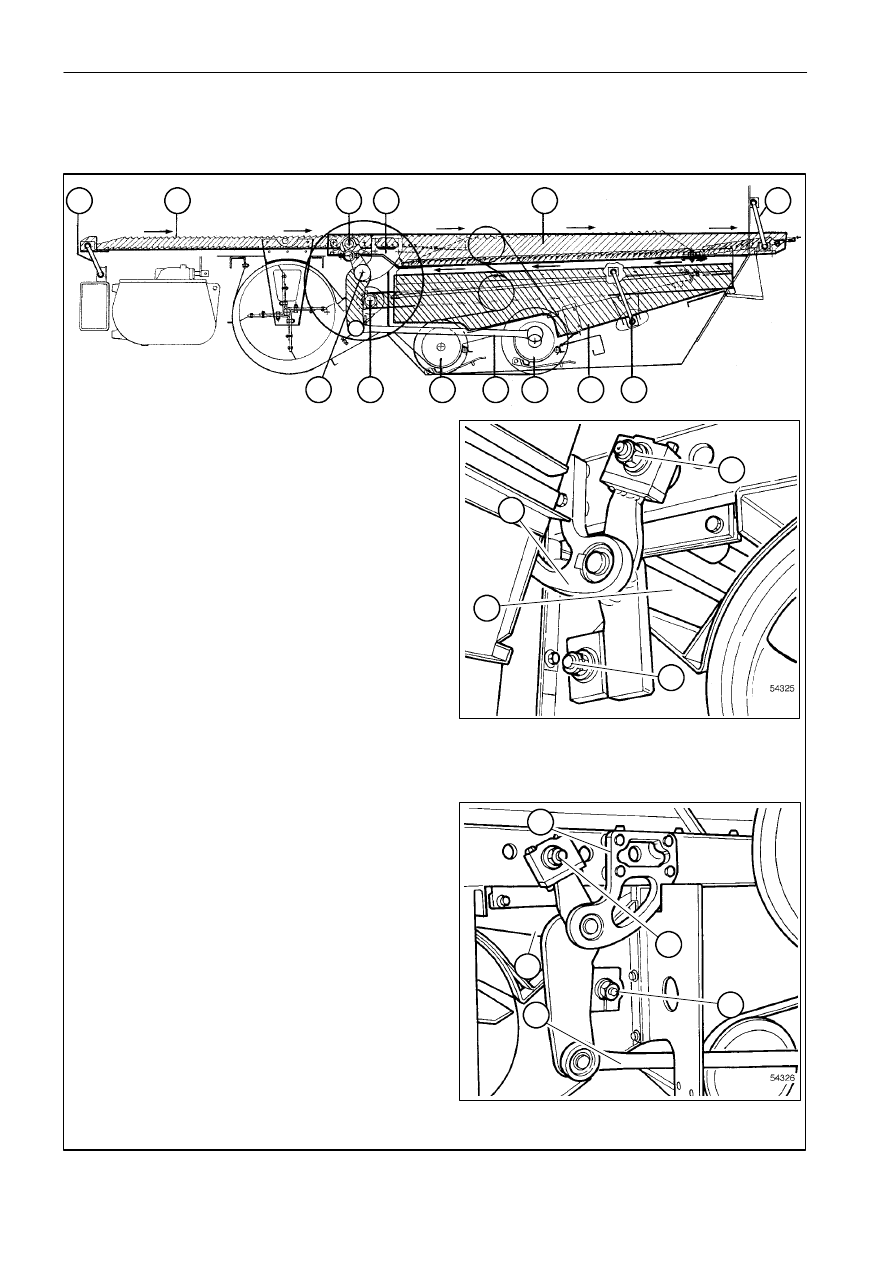

Подраздел 74 101 - ПРИВОД МЕХАНИЗМА ОЧИСТКИ

5

4

3

10

2

3

4

5

10

1.

Приводной шкив недомолота

2.

Управляющая соединительная штанга коробки

3.

Приводная ось коробки

4.

Опора приводной оси коробки

5.

Опора коробки подающего механизма и коробки
верхнего сита

6.

Коробка подающего механизма

7.

Передняя

соединительная

штанга

коробки

подающего механизма

8.

Коробка верхнего сита

9.

Задняя

соединительная

штанга

коробки

верхнего сита

10. Опора коробки нижнего сита

11. Коробка нижнего сита

12. Задняя

соединительная

штанга

коробки

нижнего сита

13. Приводной шкив зернового шнека

7

6

5

4

8

9

12

11

1

2

13

10

3

Правая сторона

Левая сторона

РАЗДЕЛ 74 - ЧИСТКА

3

1

4

3

5

2

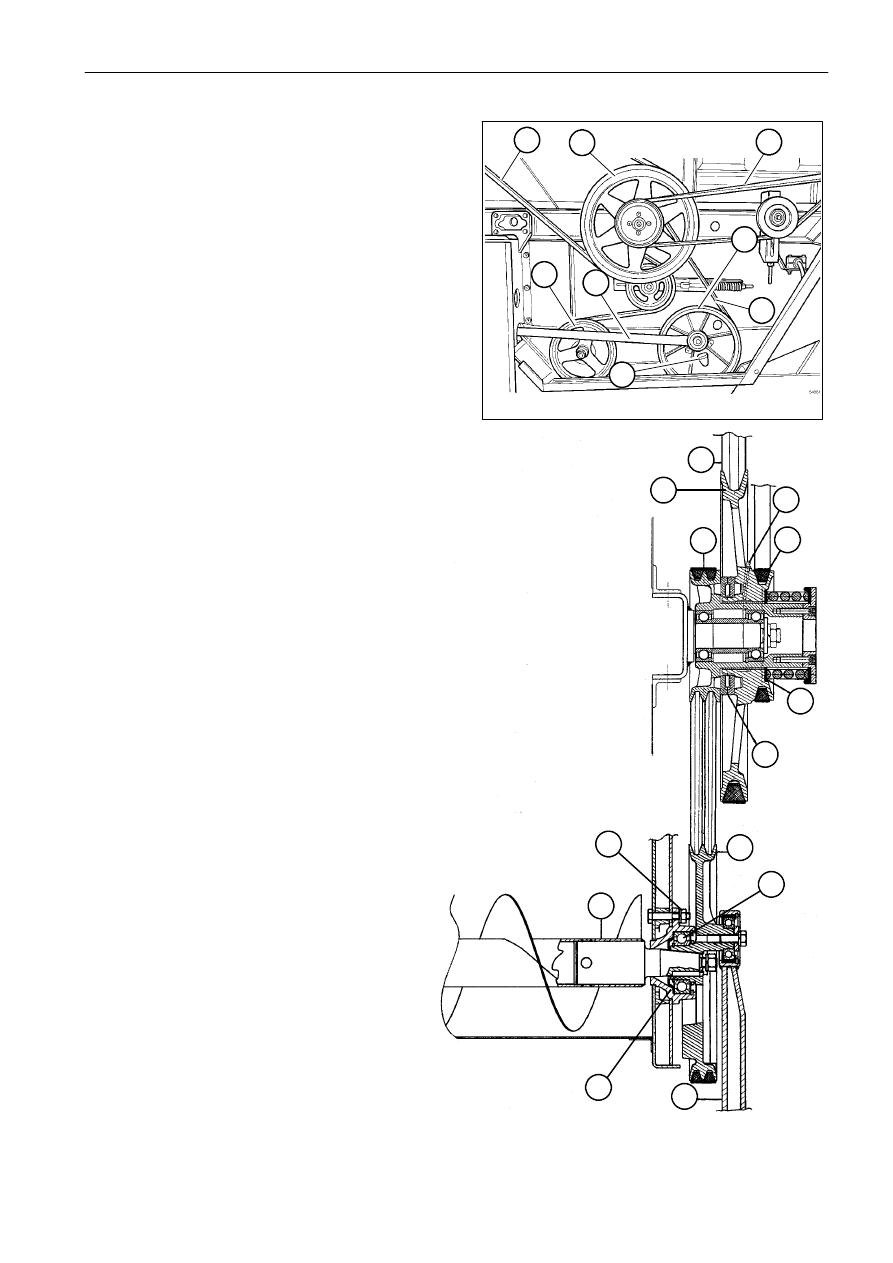

КОРОБКА ТРАНСМИССИИ

1.

Шкив главной трансмиссии с ограничителем
момента 245-270 Нм.

2.

Приводной

шкив

коробки

и

шнека

недомолота

3.

Приводная соединительная штанга коробки

4.

Шкив зернового шнека

5.

Доступ к масленке для защиты подшипников
с помощью дополнительной смазки

6.

Приводной ремень трансмиссии

7.

Приводной ремень клавишного соломотряса

8.

Приводной ремень шнека

9.

Ограничитель момента

10. Масленка на шкиве главной трансмиссии

11. Регулировочные

прокладки

для

ограничителя момента (245-270 Нм).

12. Шнек недомолота

13. Опора

подшипника

приводного

шкива

коробки

14. Стопорное кольцо

15. Крепежные гайки опоры на раме

ПРИМЕЧАНИЕ: чтобы снять шкив (2) с опоры

(13), снимите стопорное кольцо
(14) через отверстие (5). Чтобы
собрать узел, установите шкив
(2) на опору (13) на верстаке, а
затем прикрепите узел в сборе
на машину, затянув гайки (15).

6

7

8

7

10

6

8

11

9

2

12

3

1

15

13

14

РАЗДЕЛ 74 - ЧИСТКА

4

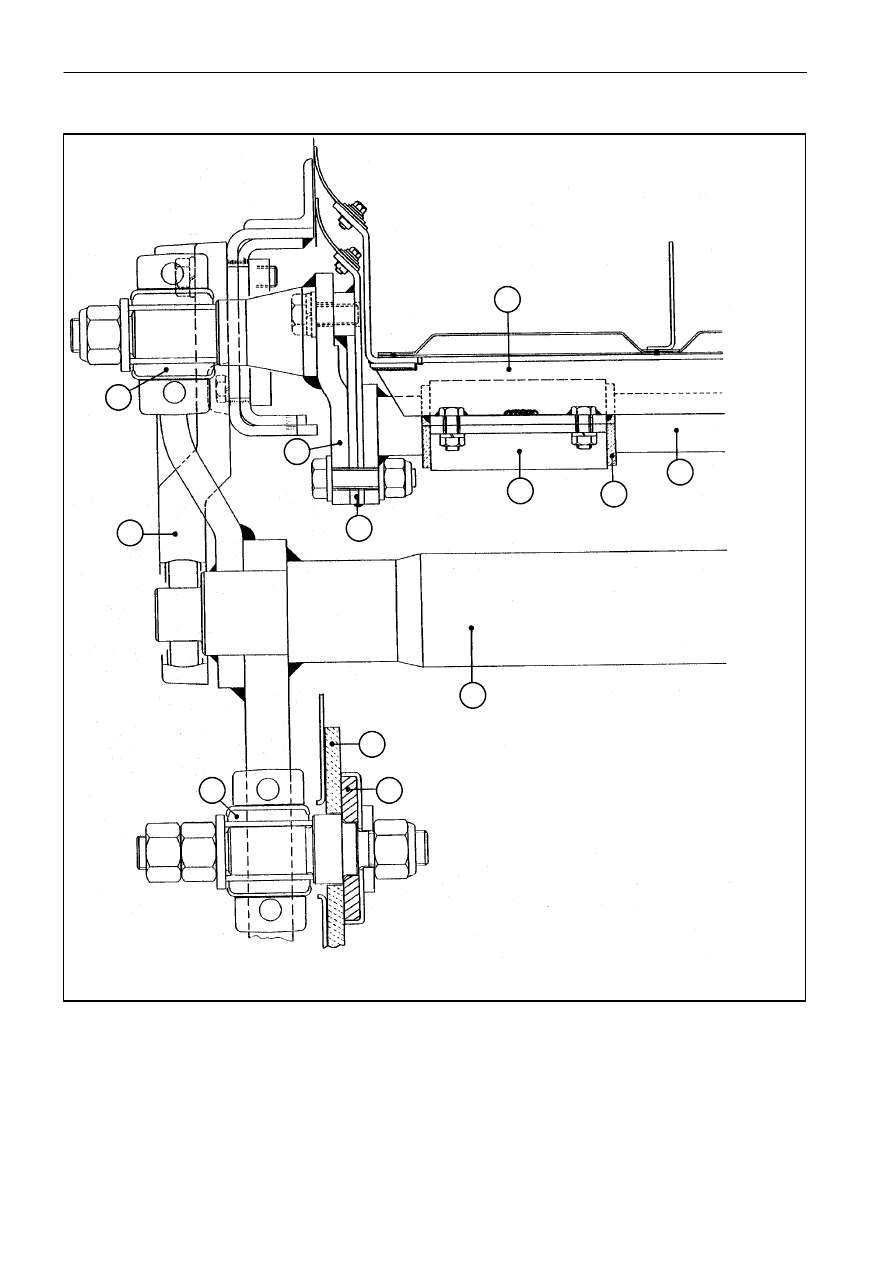

ПРИВОДНАЯ ОСЬ КОРОБКИ

1

3

4

5

2

9

7

8

6

11

12

10

1.

Приводная ось коробки

2.

Опора

3.

Пружинная

подкладка

для

коробки

подающего механизма и опоры верхнего сита

4.

Фланец

5.

Опора верхнего сита

6.

Опора оси коробки подающего механизма

7.

Половина корпуса

8.

Половина втулки

9.

Коробка подающего механизма

10. Пружинная

подкладка

опоры

коробки

нижнего сита

11. Уплотнительная шайба
12. Крепление опоры коробки нижнего сита

ПРИМЕЧАНИЕ: при креплении пружинных прокладок (3 и10) ось (1) должна быть на половине хода.
