РАЗДЕЛ 73 - СОЛОМОРЕЗКА

2

Подраздел 73 230 - СОЛОМОРЕЗКА (ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)

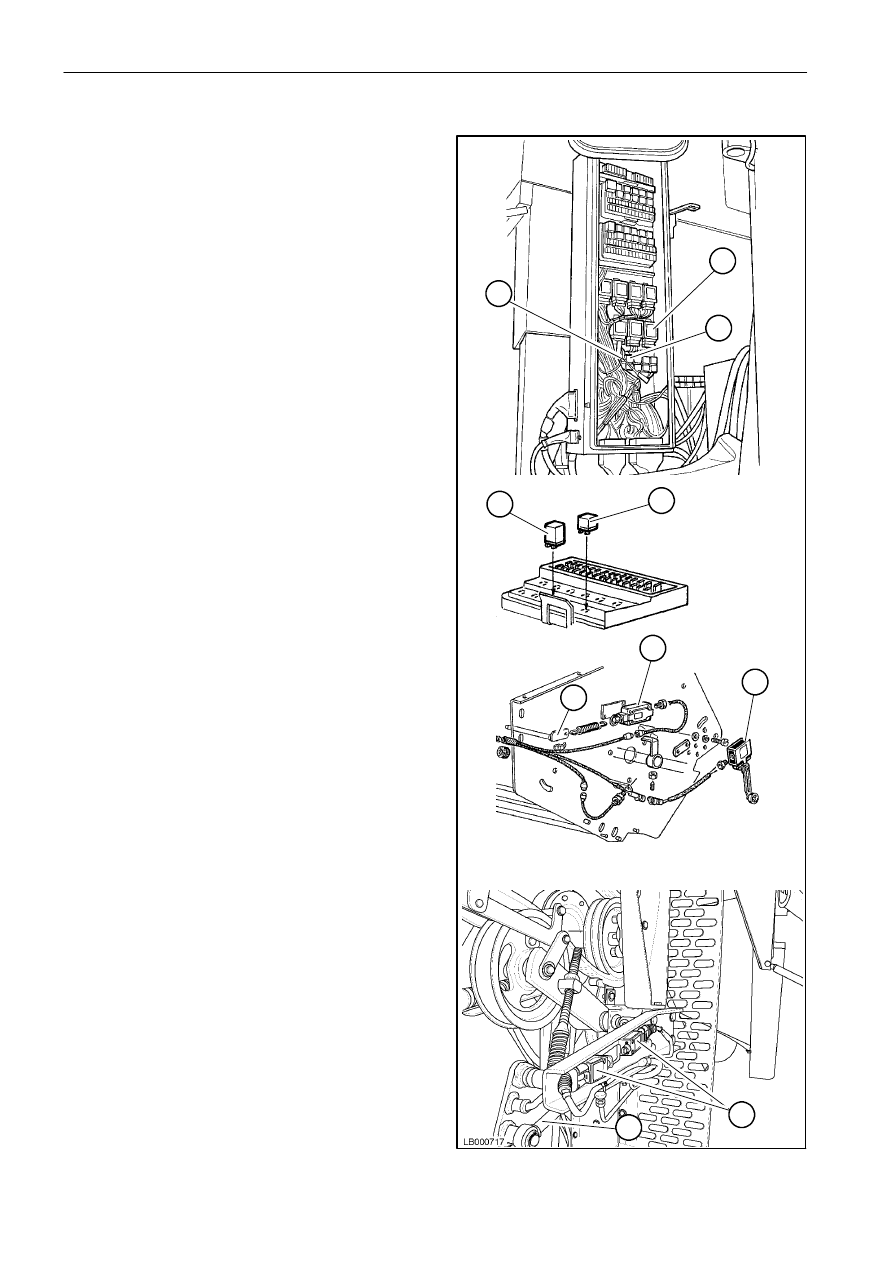

ВКЛЮЧЕНИЕ СОЛОМОРЕЗКИ

1.

Коробка

с

диодами

H

для

электрогидравлического

управления

включением.

2.

Реле R25 для обеспечения питания ЭБУ
частоты вращения оси.

3.

ЭБУ R3 управления частотой вращения
соломорезки.

Включение

и

работа

соломорезки

осуществляется

с

использованием

переключателей / реле (4-7-8-9).

4.

РелеR26

для

обеспечения

управления

соломорезки.

5.

Реле R8 для контроля работы соломорезки.

Переключатель

(6)

размещается на заднем

разбрасывателе соломорезки и не допускает
начала работы, если разбрасыватель находится
в транспортном положении.

Переключатель (7) подсоединен к делителю
стеблей (8).
когда

последний

отключен,

переключатель

размыкает цепь, выключая соломорезку.

9.

Переключатели окончания хода включения/
отключения соломорезки.

10. Гидравлический

цилиндр

включения/

отключения соломорезки.

Регулировка

работы

молотильного

устройства, а значит и соломорезки, должна
выполняться при работающем двигателе на
холостом ходу.

1

4

2

3

5

8

7

8

9

10

РАЗДЕЛ 73 - СОЛОМОРЕЗКА

3

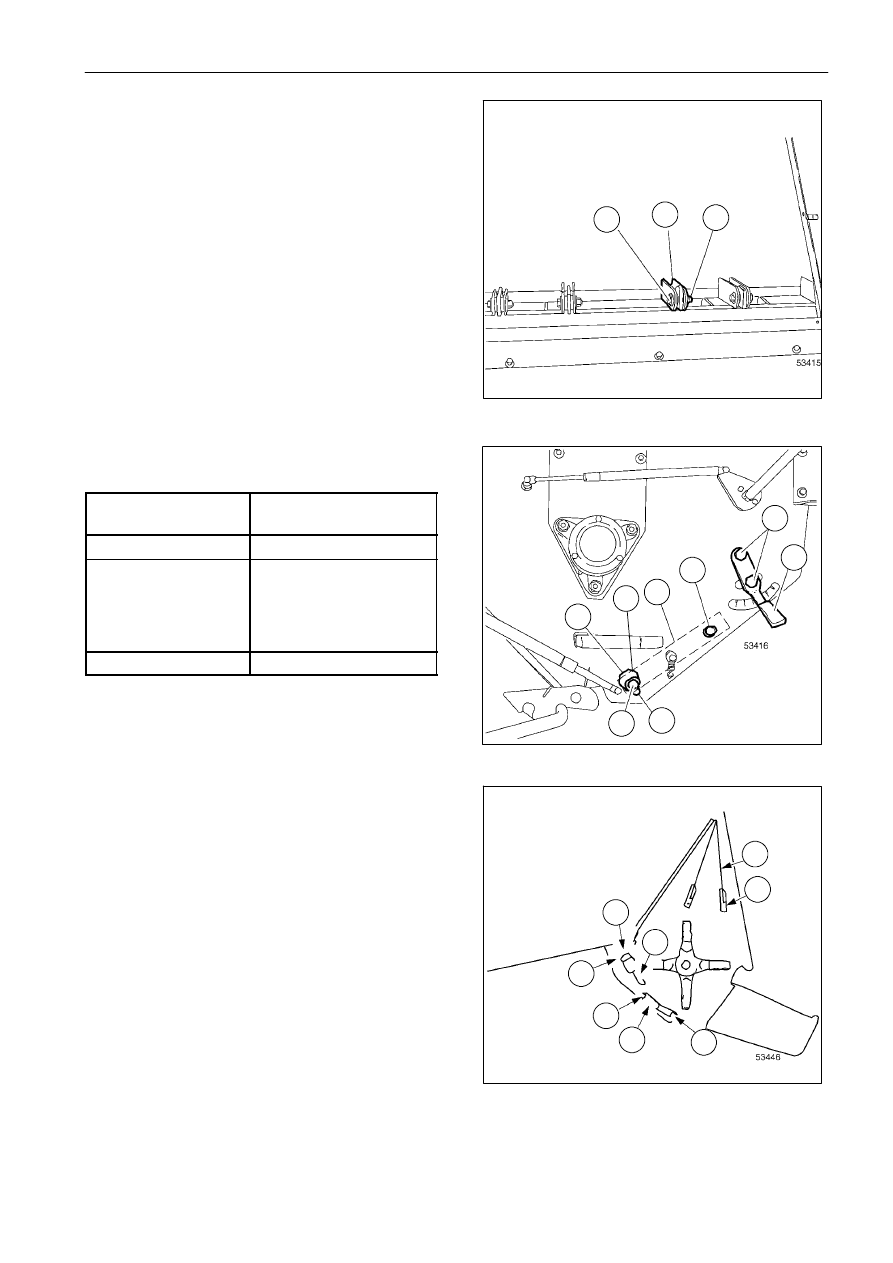

СОЛОМОРЕЗКА - РЕГУЛИРОВКИ

НОЖИ СОЛОМОРЕЗКИ - Рис. 1

Ножи (1) ротора имеют две режущих кромки. Если
ножи затупятся, их нужно перевернуть, если же
они будут повреждены, их необходимо заменить
следующим образом:
1.

отверните винт (2), стараясь не потерять две
распорные втулки и шайбы.

2. Поверните лезвие ножа или замените его

новым.

3. Установите винт (2) на правую сторону

(в направлении работы); гайка (3) должна
находиться на стороне привода.

4. Затяните гайку (2) моментом 64 Нм.

ПРИМЕЧАНИЕ: при замене одного ножа следует
поменять

также

и

нож

на

диаметрально

противоположной стороне ротора для того,
чтобы исключить дисбаланс.

КОНТРНОЖИ - Рис. 2

Контрножи - регулируемые; чтобы обеспечить
хорошее резание, ножи необходимо расположить
следующим образом:

Культура и (или)

условия работы

Положение контрножа

Сухая солома

Полностью вперед

Влажная культура:
- густая солома

- рапс, горох и бобы

Втянутое:
- примерно на половину

хода

- полностью втянутое

Кукуруза и подсолнух

Снять все ножи (*)

(*) В процессе разборки необходимо пометить все
ножи для того, чтобы впоследствии их можно
было поставить в первоначальное положение.

Для

того

чтобы

отрегулировать

положение

контрножа,

необходимо

отпустить

гайки (1)

с обеих сторон, передвинуть опорную штангу
контрножа в нужное положение при помощи
рычага (2), а затем снова затянуть гайки (1).

Помните,

что

мощность,

потребляемая

соломорезкой,

увеличивается

по

мере

приближения контрножей к ротору.

КАЧЕСТВО РЕЗКИ - Рисунки 2 и 3

Рубящая планка (5) может работать в трех
различных

положениях;

ее

регулировка

осуществляется с помощью кулачка (6).

При приближении рубящей планки (5) к ротору
резание становится более мелким.

Отпустите болты (3) с обеих сторон, поверните
кулачок (6) в нужное положение и проверьте, чтобы
прорезь (7) была расположена на захвате (4).

Закрепите винты (3).

1

1

2

3

2

1

2

3

5

6

7

3

4

9

8

20

22

21

3

5

3

3

РАЗДЕЛ 73 - СОЛОМОРЕЗКА

4

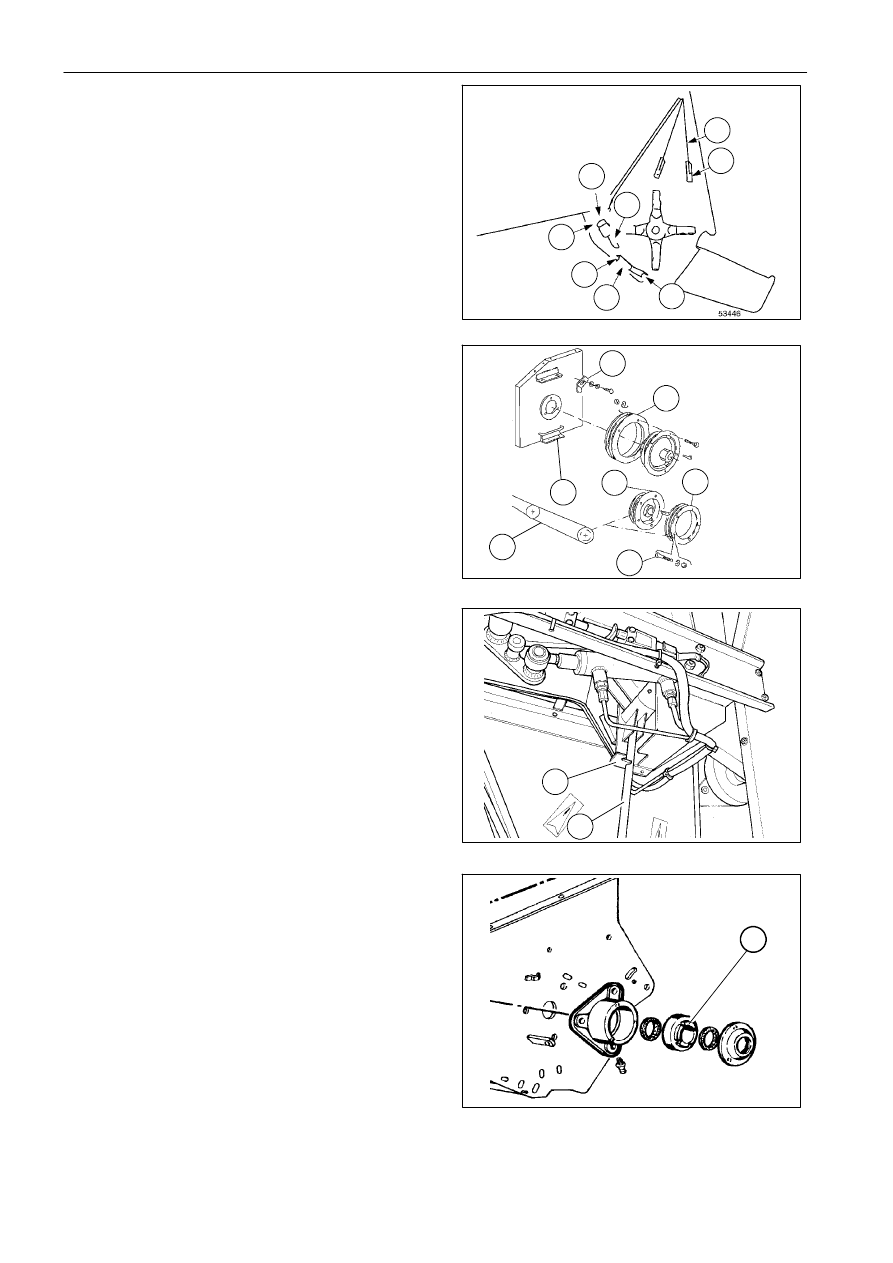

СОЛОМОРЕЗКА ДЛЯ КУКУРУЗЫ

Для того чтобы отрегулировать соломорезку для
кукурузы, необходимо выполнить следующее:

1.

ослабьте ремень (17), отпустив рычаг (18) из
фиксированного положения.

2. Снизьте

скорость

вращения

ротора

соломорезки, для чего необходимо установить
шкив

(11)

большего

диаметра

на

существующий шкив (12) и затянуть его при
помощи винтов (13).

3. Снимите приводной шкив (14) и поместите его

в соответствующий корпус (15), прикрепив его
к внутренней опоре узла муфты сцепления при
помощи пластины (16).

4. Натяните ремень (17), установив рычаг (18)

в соответствующий корпус (19), специально
предназначенный для кукурузы.

5. Отверните винты (3) с обеих сторон;

6. Поверните рубящую пластину (5) на 180

°

таким образом, чтобы ее гладкая поверхность
была обращена к ротору.

7.

Прикрепите рубящую пластину (5) при помощи
болтов (3), законтрив их в самом дальнем
положении от ротора.

8. Отверните винты (8) крепления дефлектора

(9).

9. Передвиньте

дефлектор

(9)

вперед

и зафиксируйте его при помощи винтов (8) для
того, чтобы стержни кукурузного початка не
выбрасывались в направлении клавишного
соломотряса.

10. Отверните винты (20) крепления крышки

контрножа.

11. Снимите крышку (21) и выньте контрножи (22)

поочередно.

ПРИМЕЧАНИЕ: вслучае замены, регулировки
или

установки

подшипника

вместе

с конической кольцевой гайкой 13, затяните ее
моментом 85 Нм

± 10%

4

9

8

20

22

21

3

5

3

5

6

7

13

16

14

11

12

13

15

17

19

18

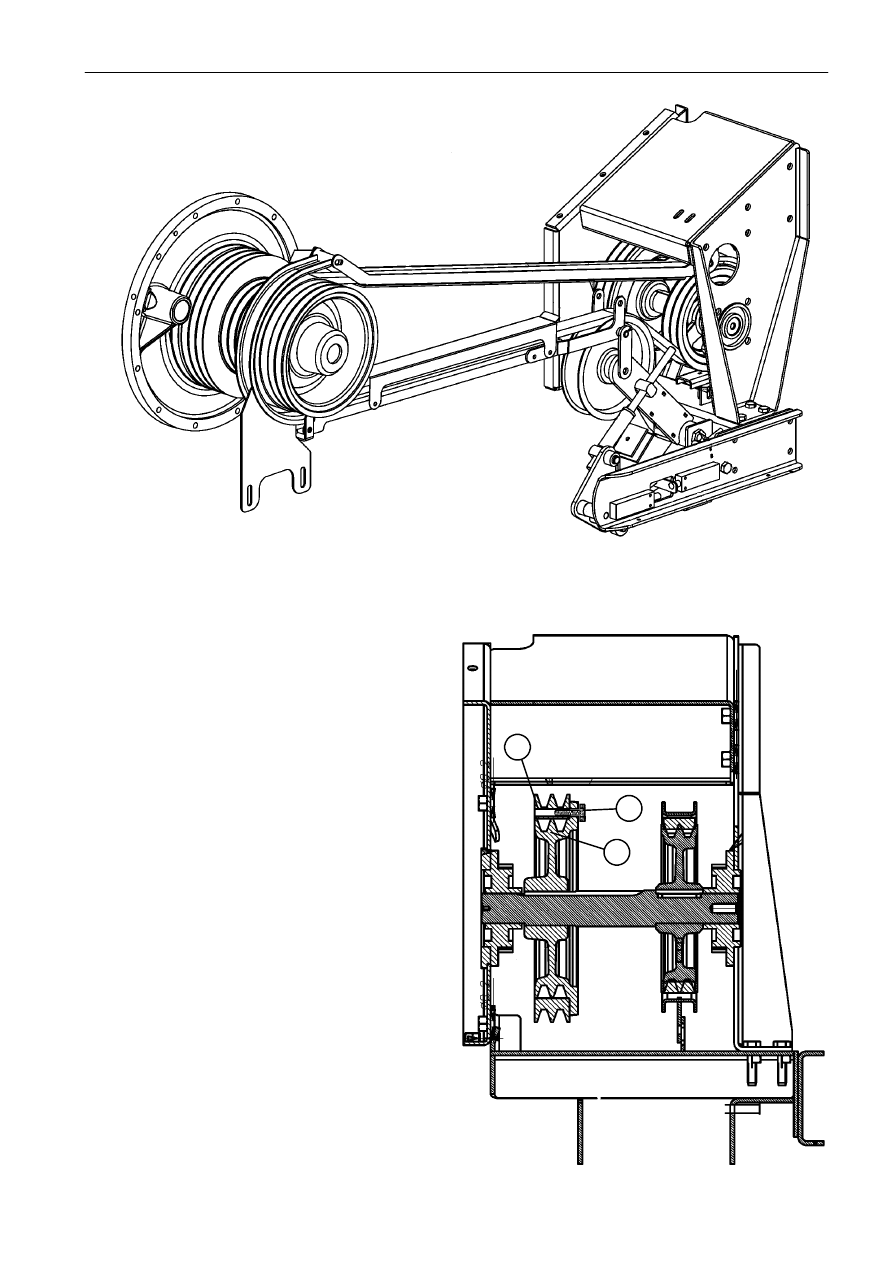

ПРИВОД СОЛОМОРЕЗКИ

1

3

2

1. Шкив для соломорезки, стандартная
частота вращения 3544 об/мин для пшеницы,
ячменя, овса и т.д.

2. Крепежные болты шкива стандартной
частоты вращения.

3. Шкив для соломорезки, уменьшенная
частота вращения 2200 об/мин, для кукурузы
и подсолнечника
