РАЗДЕЛ 66 - ОБМОЛОТ

1

Раздел 66 - МОЛОТИЛЬНОЕ УСТРОЙСТВО

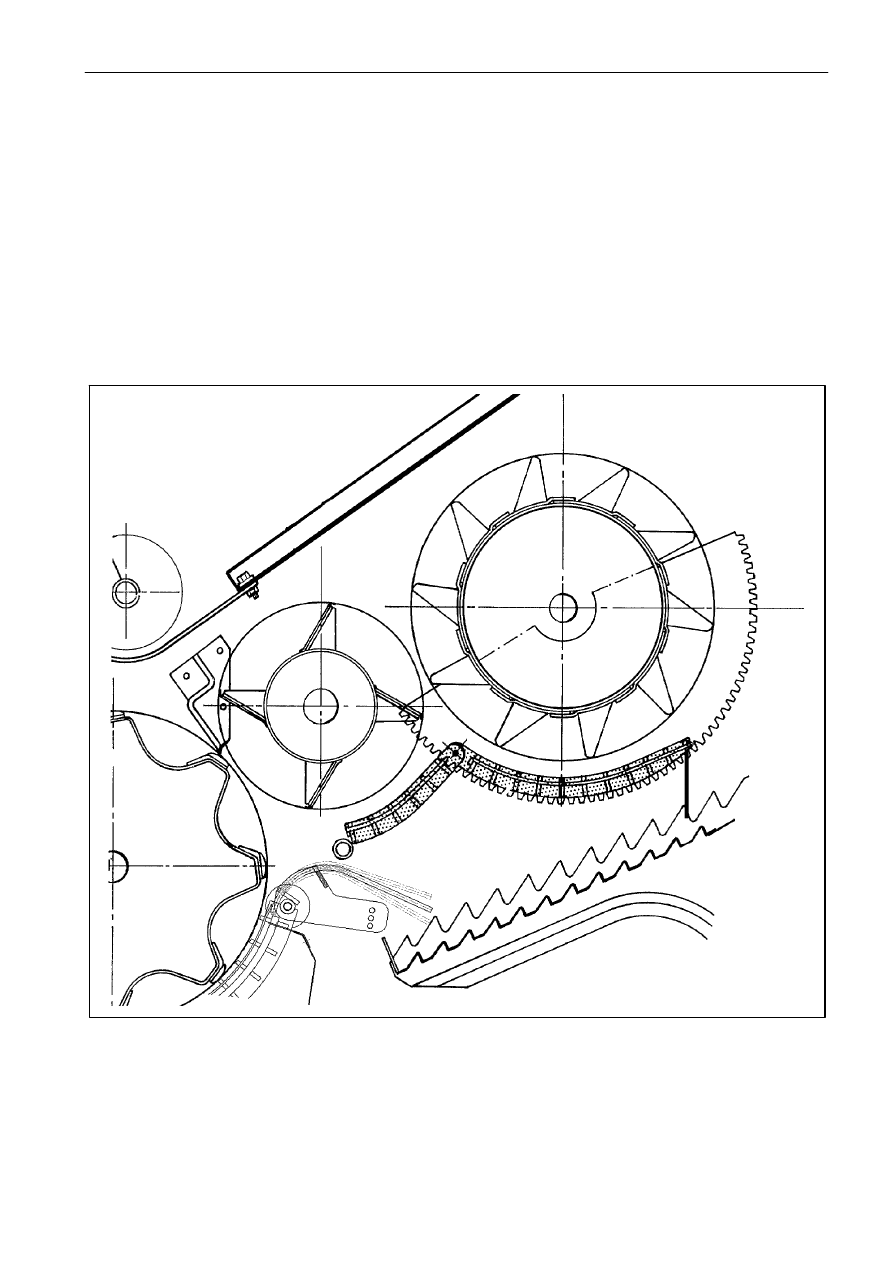

СОДЕРЖАНИЕ

Подгруппа

Название

Страница

66 420

M C S - Универсальный триер

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

РАЗДЕЛ 66 - ОБМОЛОТ

2

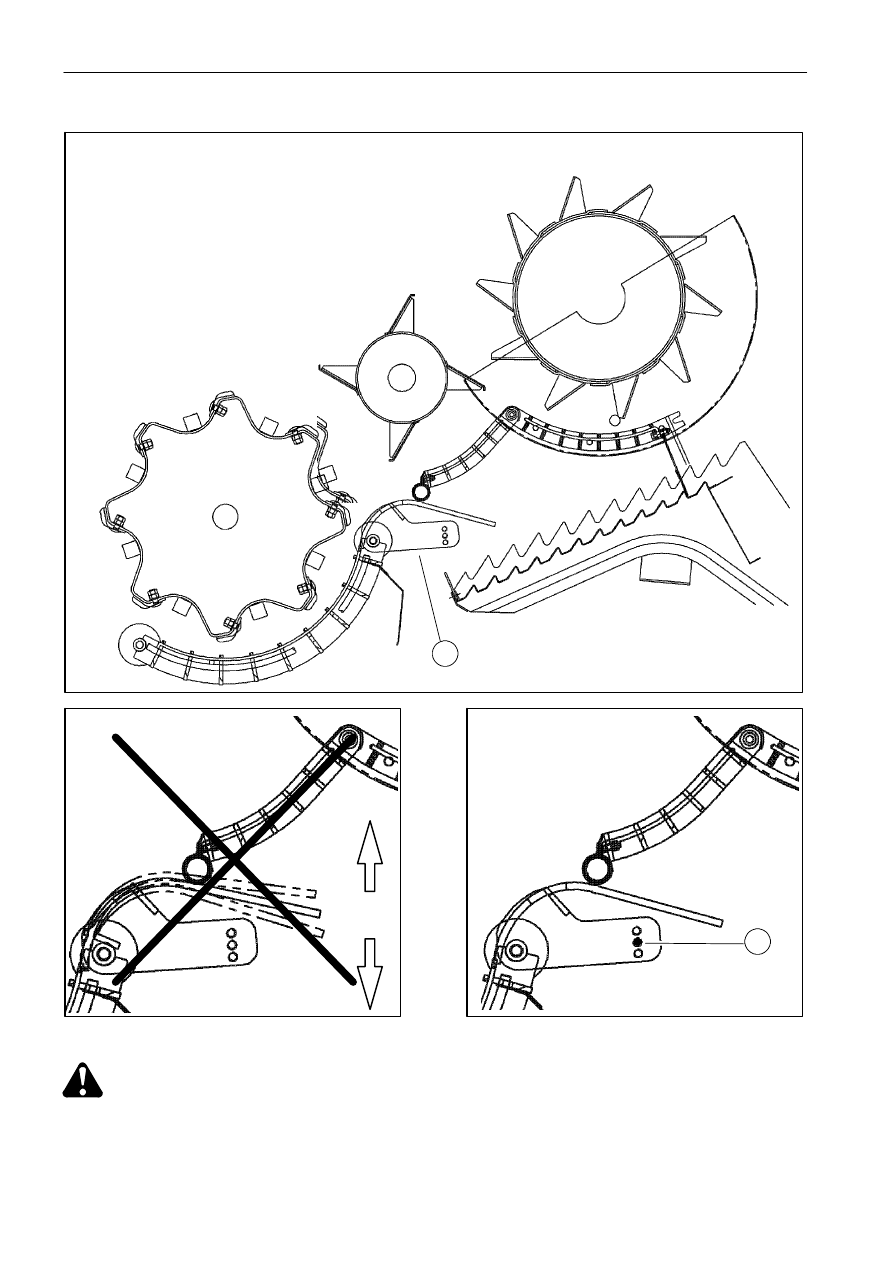

MCS - УНИВЕРСАЛЬНЫЙ ТРИЕР

1

A

НЕТ

ПРЕДУПРЕЖДЕНИЕ: если решетки барабанного сепаратора MCS подключены, новые грабли (1)
должны находиться в промежуточном положении, как показано на рисунке (среднее отверстие А).

РАЗДЕЛ 66 - ОБМОЛОТ

3

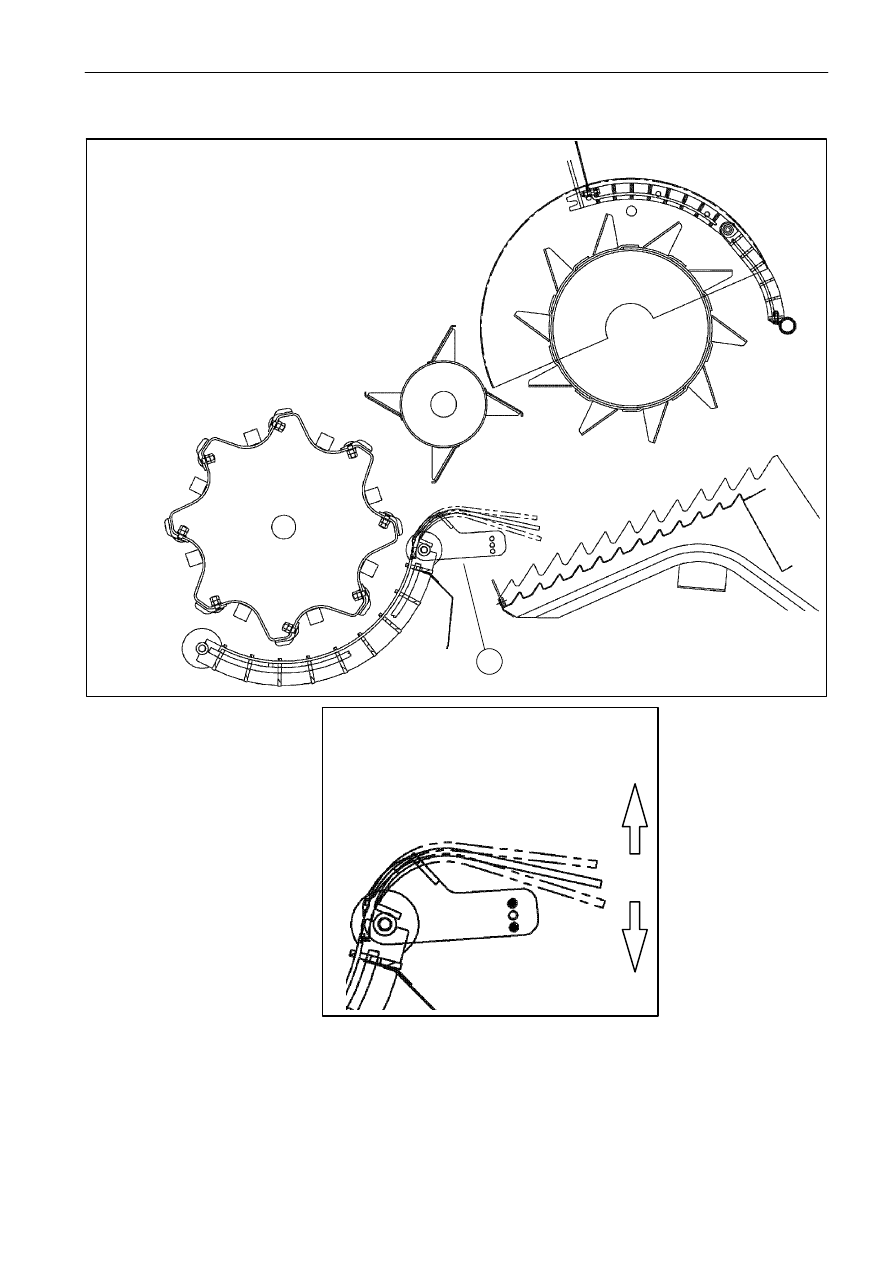

MCS - УНИВЕРСАЛЬНЫЙ ТРИЕР

B

1

C

Грабли (1) могут быть переведены в другие положения (отверстия B или C) только при отключенных
решетках сепаратора MCS.

РАЗДЕЛ 72 - СЕПАРАЦИЯ

1

РАЗДЕЛ 72 - СЕПАРАЦИЯ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

72 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

72 101

Соломотрясы и оси

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

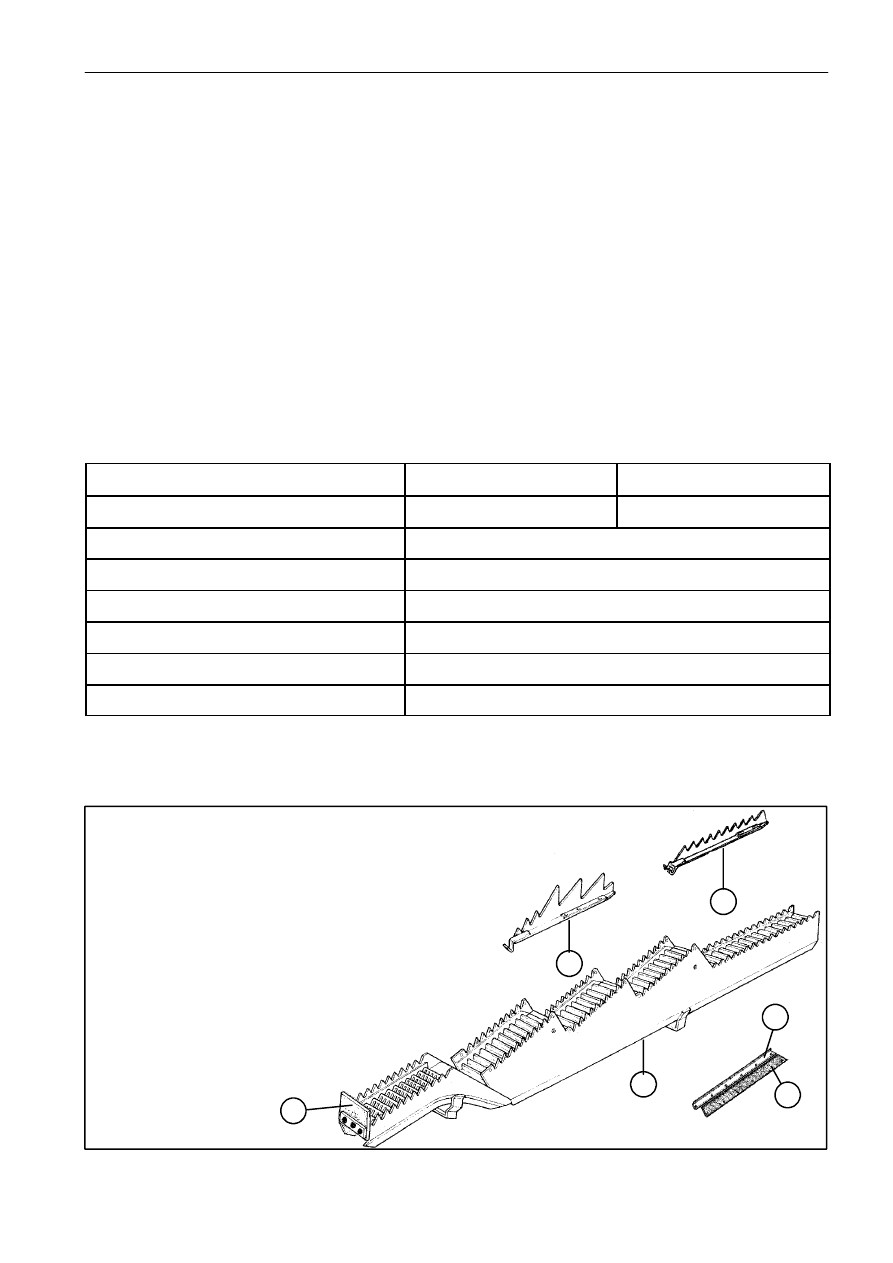

72 000 - ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

5 - 5AL

6 - 6AL

Клавишный соломотряс

шт.

5

6

Уступ

шт.

5

Ход оси

мм

150

Наружная ширина

мм

255

Длина

мм

4256

Частота вращения

об/мин

175

Диаметр оси

мм

38

УСТАНОВКА СТЕБЛЕПОДЪЕМНЫХ ГРЕБНЕЙ

1

4

3

1.

Соломотряс

2.

Фартук сохранения соломы

3.

Рекомендуется применять стеблеподъемные гребни
при работе с влажными и длинностебельными
культурами; гребни входят в комплект поставки
машины

4.

Параллельные гребни рекомендуется применять
для культур с короткими или хрупкими стеблями;
гребни входят в комплект поставки машины

5-6.

Разбрасыватель и фартук для крепления на гребнях
второго, третьего, четвертого и пятого уступов
двусторонних соломотрясов
(включая переналадку на кукурузу)

5

6

2
