Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 171

РАЗДЕЛ 66 - ОБМОЛОТ

24

Подраздел 66 430 - РЕШЕТКИ УНИВЕРСАЛЬНОГО ТРИЕРА

УПРАВЛЕНИЕ УСТРОЙСТВОМ
MULTI-CROP-SEPARATOR

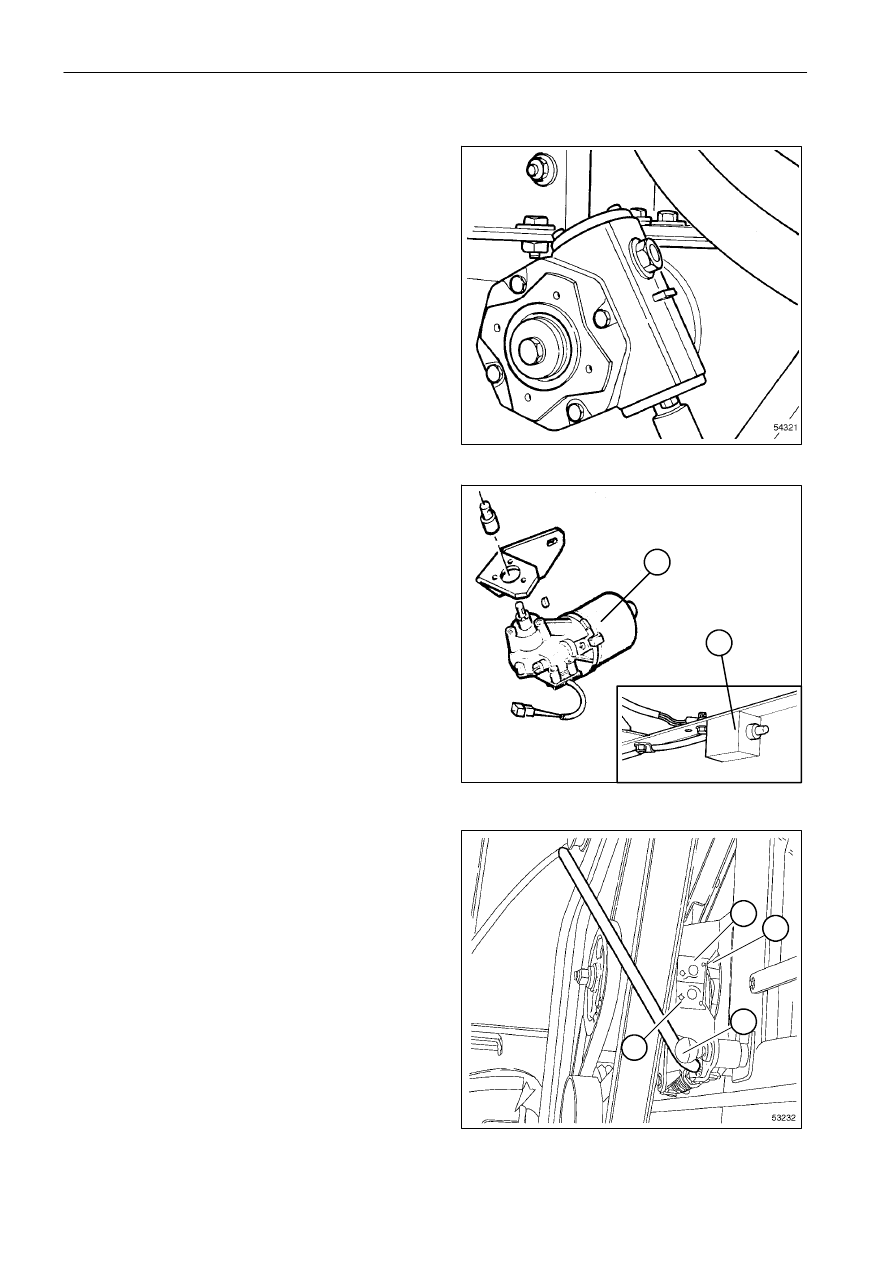

Редуктор

для

перевода

решетки

в 2рабочее/нерабочее положение

1. Электродвигатель для управления решеткой
устройства

MCS

(перевода

в

рабочее

или

нерабочее положение)

2. Тумблер управления решеткой устройства MCS.

Предупреждающие таблички решетки:

-

решетки в рабочем положении (позиция A)

-

решетки в нерабочем положении (позиция В)

1. Указатель позиции решетки

2. Штифт крепления решетки

(с

правой

и

левой

стороны

корпуса

соломотряса)

7

8

9

A

B

2

1

1

2

РАЗДЕЛ 66 - ОБМОЛОТ

25

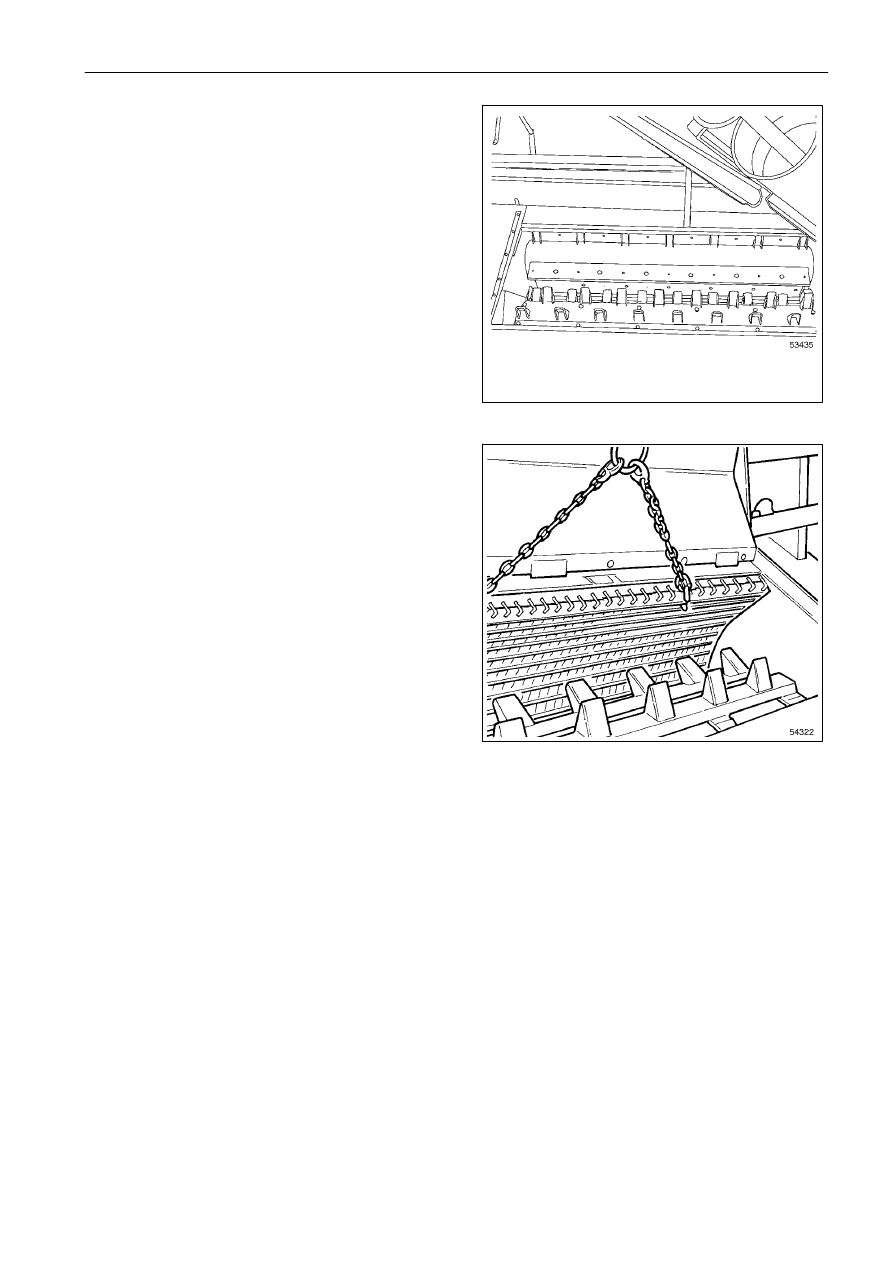

MCS можно снять через дверцу в зерновом
бункере.

Заднюю решетку можно снять через дверцу
в зерновом бункере.

Переднюю решетку можно снять со стороны
соломотряса.

10

11
