Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 169

РАЗДЕЛ 66 - ОБМОЛОТ

16

ВАРИАТОР БИТЕРА: МОДЕЛИ 6 - 6AL

1

2

1.

Контргайка вариатора подбарабанья,
момент затяжки 800 Нм.

2.

Контргайка

вариатора

битера

в сборе, момент затягивания 1050 Нм

ПРИМЕЧАНИЕ: для правильной смазки вариатора, смазывайте устройство как в позиции минимальной,

так и максимальной частоты вращения.

ПРЕДУПРЕЖДЕНИЕ

При замене ремня вариатора, для сжатия пружины вариатора, пользуйтесь приспособлениями 8 и 9
(см. предыдущую страницу).

РАЗДЕЛ 66 - ОБМОЛОТ

17

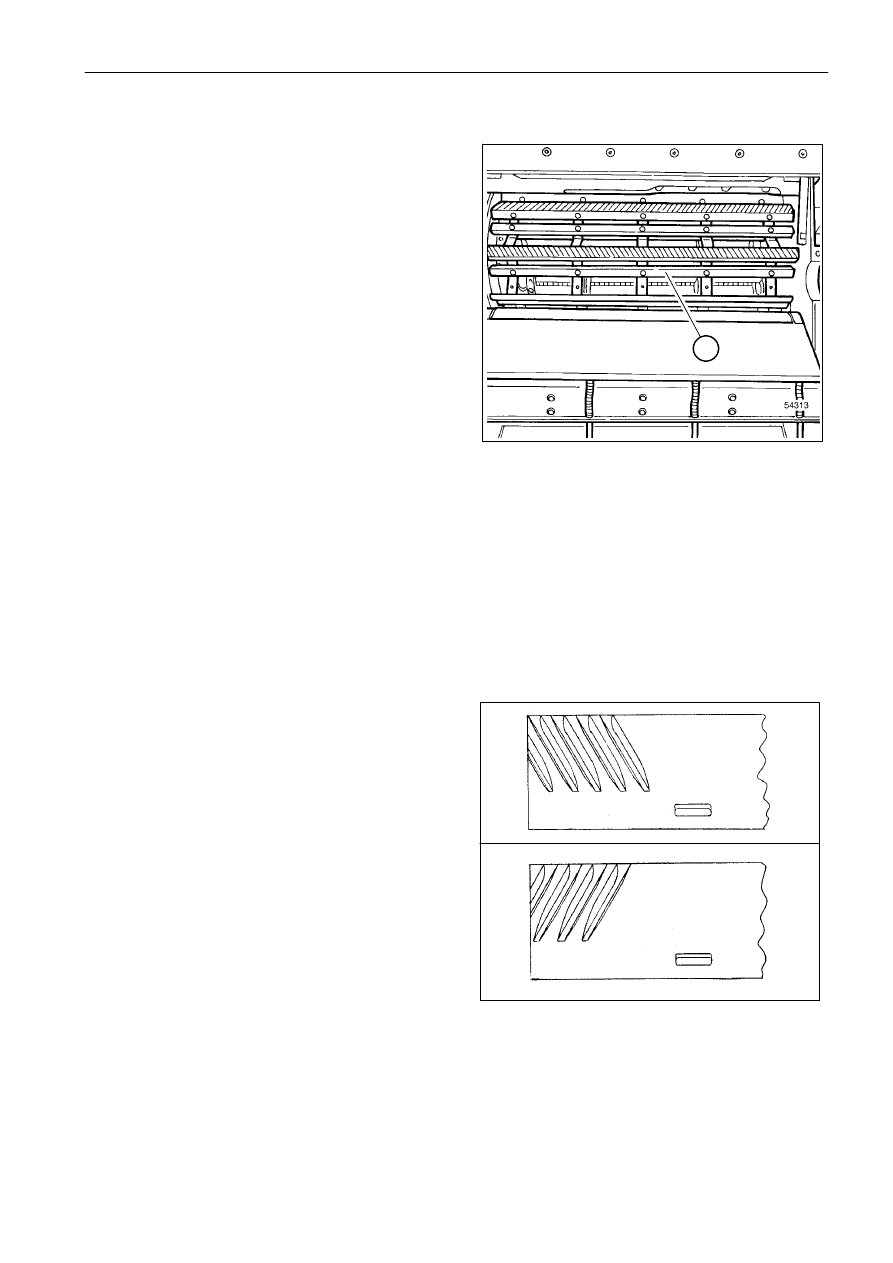

Подраздел 66 330 - БИТЕР

БАРАБАНА

Утяжеляющие

пластины

(1)

увеличивают

инерцию барабана битера и предотвращают
проскальзывание ремней при малой частоте
вращения.

Они

удерживают

стебли

ближе

к краям, уменьшая поломку.

В случае замены пластины необходимо заменить
диаметрально противоположную деталь такой же
массы,

а

затем

провести

статическую

балансировку барабана.

Правая пластина

Левая пластина

1

РАЗДЕЛ 66 - ОБМОЛОТ

18

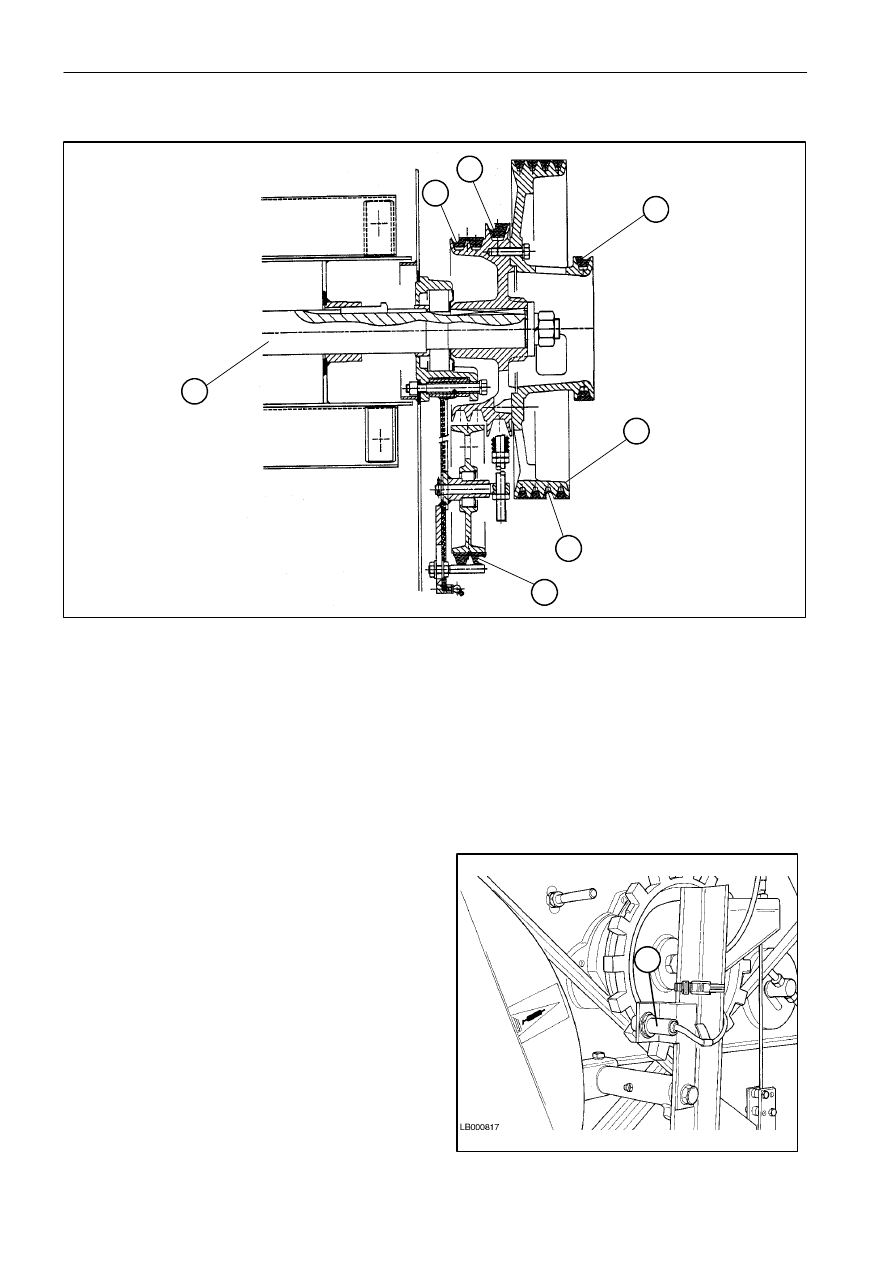

ПРИВОД МОЛОТИЛЬНОГО УСТРОЙСТВА

1

2

3

4

4

5

6

ЗАДНИЙ БИТЕР (левая сторона)

1.

Ведущий шкив молотильного устройства

2.

Ось заднего битера (частота вращения под нагрузкой или без нагрузки, при максимальных оборотах
двигателя: 800 об/мин)

3.

Приводной ремень главной трансмиссии

4.

Приводной ремень подающего механизма

5.

Приводной ремень молотильного устройства

6.

Приводной ремень барабанного сепаратора

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ БИТЕРА

Правильная позиция датчика (1) - на расстоянии
3 мм от зубьев зубчатого колеса.

1

РАЗДЕЛ 66 - ОБМОЛОТ

19

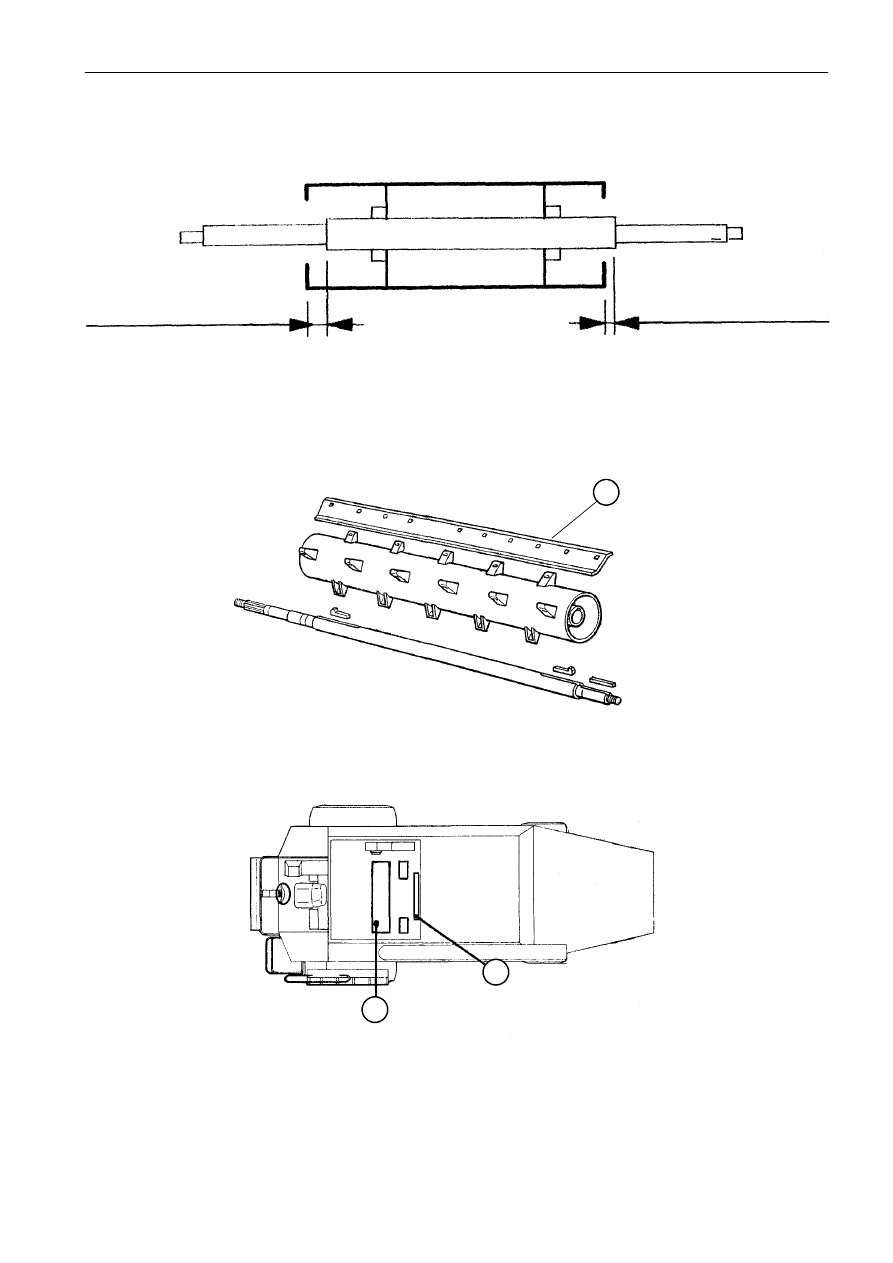

Подраздел 66 350-ЗАДНИЙ БИТЕР

Модели 5 / 5AL: 62 мм
Модели 6 / 6AL: 33 мм

Все модели 21,5 мм

правая сторона

левая сторона

Ролик заднего битера, закрепленный на оси

2.

Дверца доступа к двигателю из передней части

3.

Дверца доступа к заднему битеру и барабанному сепаратору MCS.

1

Для уборки кукурузы, лопатки (1) следует снять через дверцу в днище зернового бункера.

3

2
