РАЗДЕЛ 66 - ОБМОЛОТ

8

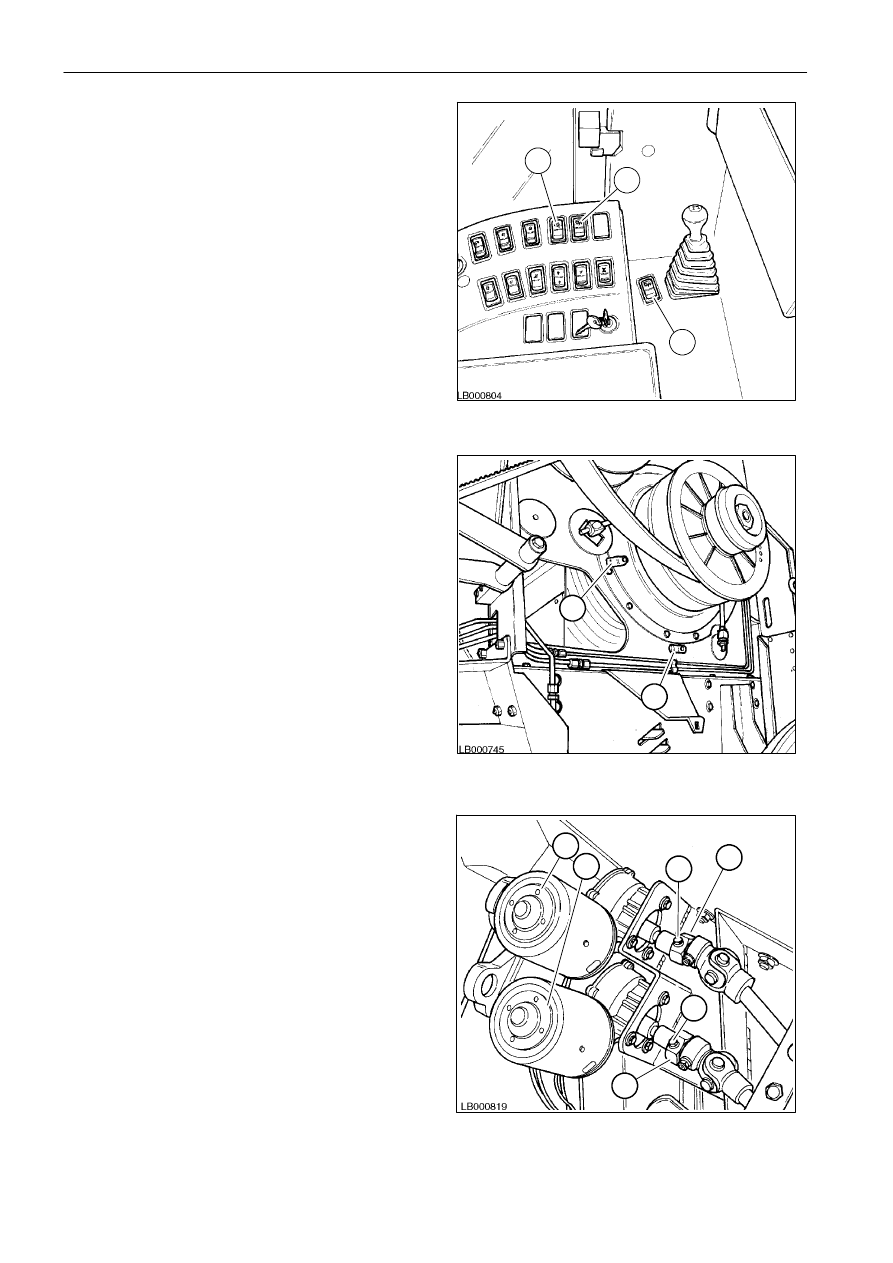

ПОДБАРАБАНЬЯ

Регулировка

зазора

между

подбарабаньем

и битером корректируется в зависимости от типа
культуры, диаметра зерен и обмолачиваемости
культуры.

Возможна раздельная регулировка переднего
и заднего зазора.

Как правило, задний зазор должен быть меньше
переднего для более эффективного воздействия
битера на культуру.

Передний

и

задний

зазор

между

битером

и подбарабаньем можно легко отрегулировать
даже в процессе работы посредством кнопок (1 и
2) соответственно, расположенных на панели
управления.

ПРИМЕЧАНИЕ:

зазор

между

битером

и подбарабаньем

можно

контролировать

по

соответствующим указателям на Agritronicplus.
Соответствие показаний фактическому зазору
можно проверить через боковые отверстия (3).
При обмолоте кукурузы фактическое значение
зазора между битером и подбарабаньем можно
проверить нажатием на кнопку (4).

Перед началом работы при помощи кнопок (1 и 2)
установите

подходящий

размер

отверстий

подбарабанья в зависимости от обмолачиваемой
культуры(см. таблицу на стр. 4).

В случае нарушения работы двигателей (5 и 6) для
перемещения

подбарабанья

рекомендуется

вывернуть

винт

(7)

и

отрегулировать

шестигранник (8) вручную.

После устранения неполадки установить болт (7)
на место.

2

3

3

1

4

7

7

8

8

5

6

РАЗДЕЛ 66 - ОБМОЛОТ

9

9

8

2

1

4

6

5

7

7

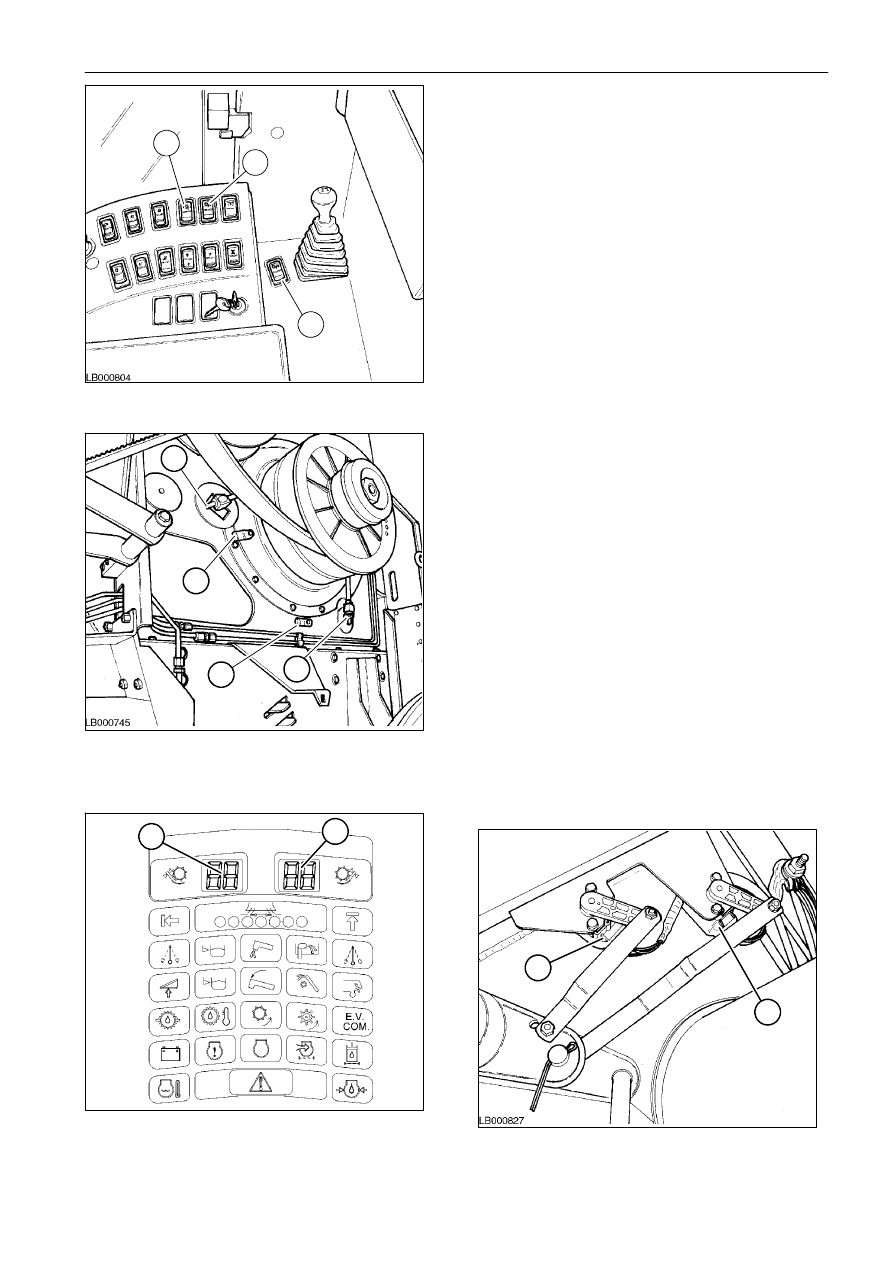

Основные

настройки

регулировочных

реостатов

подбарабанья

и

зазора

подбарабанья

Планки подбарабанья должны быть абсолютно
параллельны стержням битера. Если это не так,
необходимо отрегулировать гайки (7) на опорных
соединительных штангах.

Для обеспечения параллельности подбарабанья
и битера выполните следующие действия:
1. Ослабить нижние гайки (7) соединительных

штанг

подбарабанья

на

правой

и

левой

стороне, на передней и задней части.

2. Установить переключатели (1 и 2) в положения

конечного

упора

(указатели

(5)

должны

достичь мин. заданных значений: 8 мм спереди
и 1 мм сзади).

3. Снова затянуть гайки (7) и заблокировать

подбарабанье спереди, установив зазор 6,5 мм
(18 мм

для обработки

кукурузы) между

стержнями битера и подбарабанья, рядом с
отверстием (8).

4. Повторить описанную выше операцию для гаек

задних соединительных штанг, выдерживая
зазор

1

мм

(11

мм

для

кукурузного

подбарабанья)

между

стержнями

битера

и подбарабанья, рядом с отверстием (9).

5. Убедитесь, что переключатель (4) отключен

при работе с пшеницей и включен при
обработке кукурузы.

6. Убедитесь, что значения (5 и 6), отображаемые

системой

Agritronicplus,

соответствуют

значениям

переднего

и

заднего

зазоров

соответственно,

в

соответствии

с

измерениями, проведенными через отверстия
(8 и 9).

7. Если выводимые значения не соответствуют

фактическим,

ослабьте

болты

крепления

реостатов (10 и 11) и поворачивайте рукоятки
реостатов,

пока

значения

не

совпадут

с фактическими.

8. Закрепите реостаты (10 и 11).

10

11

РАЗДЕЛ 66 - ОБМОЛОТ

10

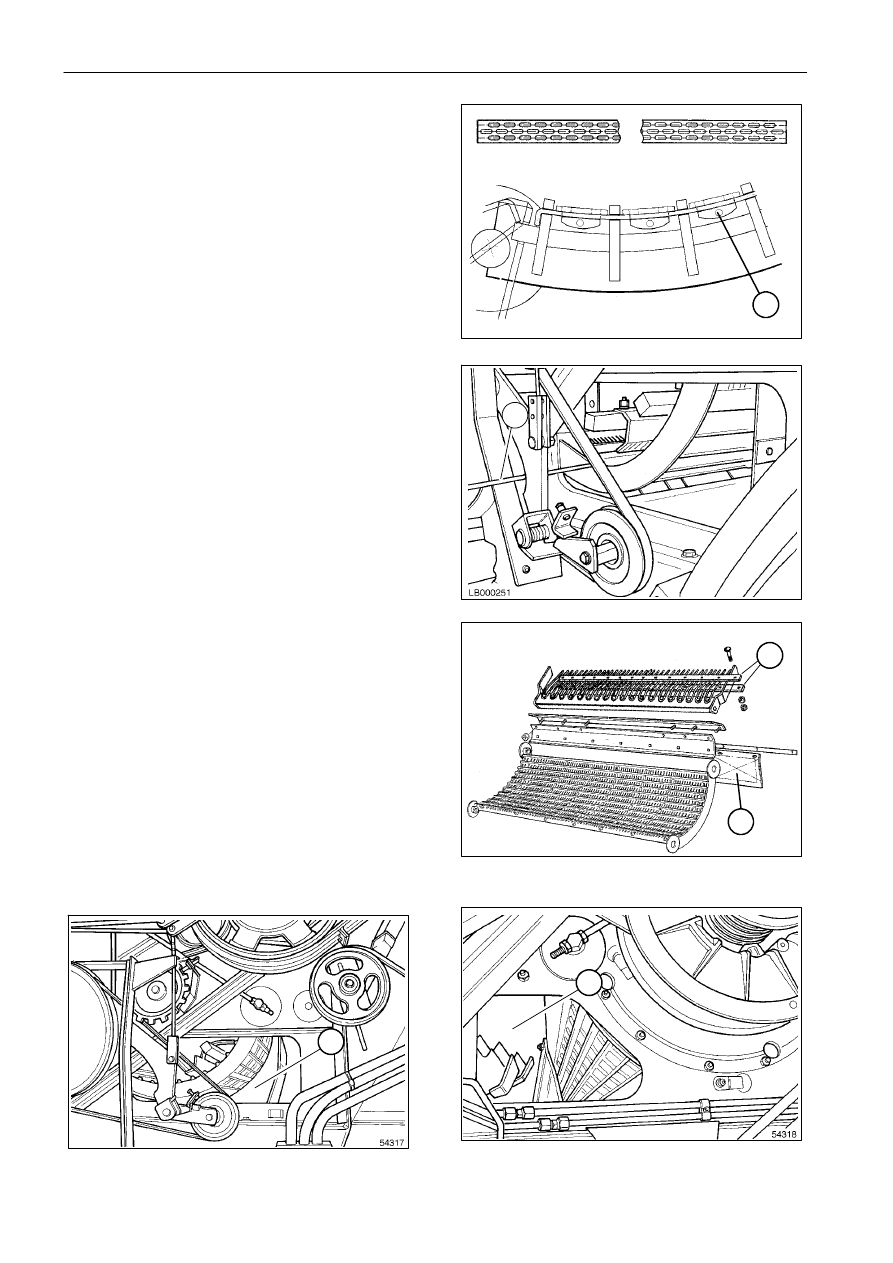

ОСТЕОТДЕЛИТЕЛЬНЫЕ ПЛАНКИ

Остеотделительное

и

перетирающее

воздействие на массу может быть увеличено
посредством

прикрепления

двух

или

более

планок на первых выбросах подбарабанья.

На планках располагаются три ряда вытянутых
отверстий

(20

x

8),

улучшающих

трение

и сепарацию массы.

Планка

крепится

с

помощью

штифтов,

расположенных

под

проволочными

прутками

подбарабанья, поз. 1.

Для

установки

остеотделительных

планок,

снимите правое колесо, чтобы получить доступ
к подбарабанью через левую крышку корпуса
битера.

СКРЕБОК ПОДБАРАБАНЬЯ

Стандартное место крепления скребка - второе
центральное отверстие.
Позицию скребка можно изменить только, сняв
решетку сепаратора MULTI-CROP-SEPARATOR.
Для сбора риса, прикрепите износостойкие
пластины для зубьев скребка (1) и снимите
фартук (2).

КРЫШКИ КОРПУСА БИТЕРА

Крышка смотрового отверстия, левая сторона
(поз. A)

Крышка смотрового отверстия, правая сторона
(поз. B)

A

1

2

1

B

1

РАЗДЕЛ 66 - ОБМОЛОТ

11

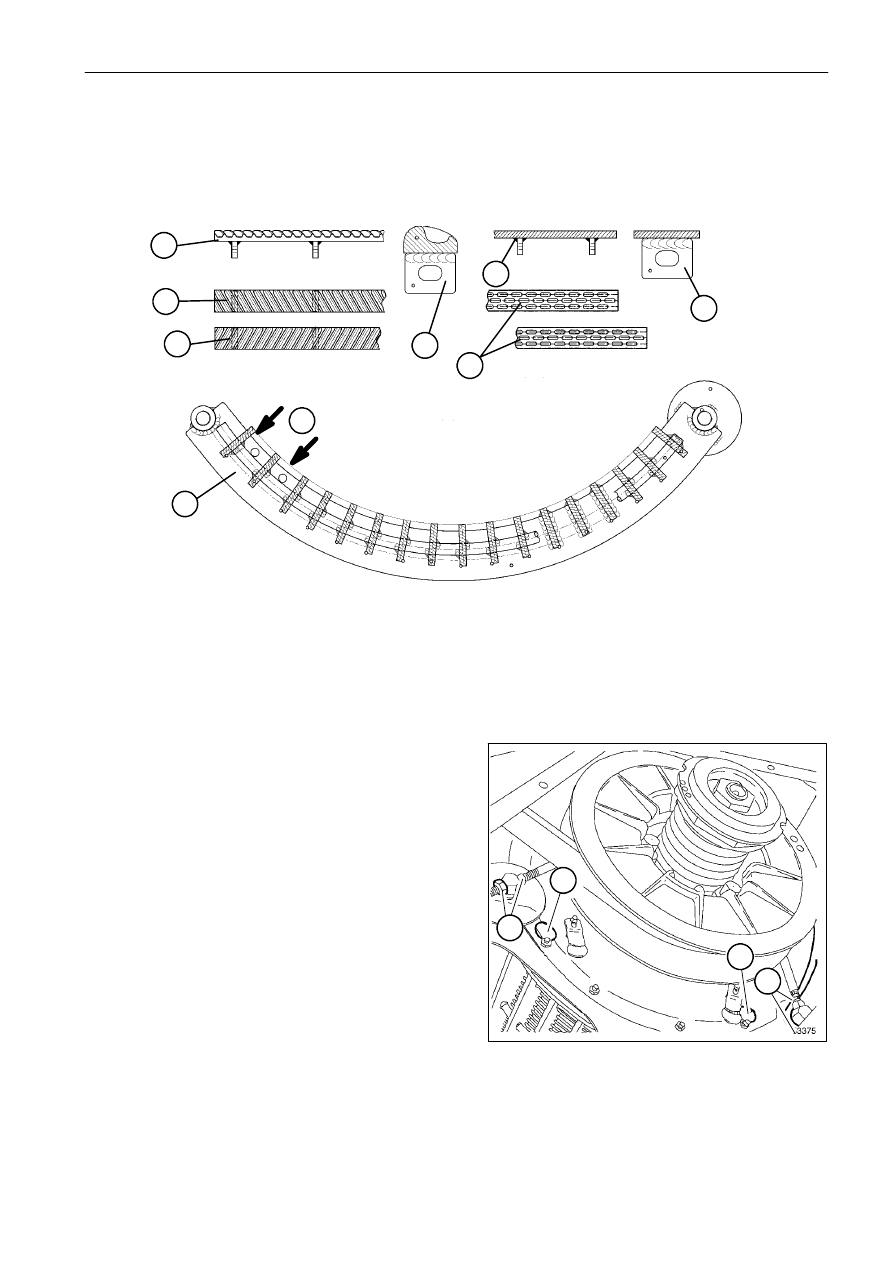

УНИВЕРСАЛЬНОЕ ПОДБАРАБАНЬЕ ДЛЯ ПШЕНИЦЫ/КУКУРУЗЫ

РЕКОМЕНДУЕТСЯ ДЛЯ ИСПОЛЬЗОВАНИЯ В СТРАНАХ И РЕГИОНАХ,

ГДЕ ПОСЕВЫ КУКУРУЗЫ

ПРЕОБЛАДАЮТ НАД ПОСЕВАМИ ПШЕНИЦЫ

запасной комплект

-

поз. 711151033 для моделей 5 - 5AL

-

поз. 711151032 для моделей 6 - 6AL

1

2

7

4

6

5

3

9

8

1 Боковая секция ребристой планки, 2 Правая ребристая планка, 3 Левая ребристая планка, 4 Передняя

секция ребристой планки, 5 Боковая секция остеотделительной планки, 6 Остеотделительные планки, 7
Передняя секция остеотделительной планки, 8 Универсальное подбарабанье, 9 Позиция монтажа планки,

закрепленная штифтом в показанных отверстиях.
ПРИМЕЧАНИЕ: универсальное подбарабанье доступно только в качестве запасной части, так как не
поставляется в качестве стандартного оборудования.

Этот тип рифленых стержней используется только на универсальном подбарабанье.

Регулировки при монтаже:
- Полностью затяните регулировочные рукоятки

подбарабанья.

- Отрегулируйте гайки, поз. 1 так, чтобы на обеих
сторонах детали получить зазор 12 мм между

планкой подбарабанья, соответствующей крышке
поз. 2 и одной планке битера.

- Отрегулируйте гайки (1) так, чтобы в итоге
с обеих сторон между планкой подбарабанья,

соответствующей крышке (4), и одной из планок

битера получился зазор 3 мм

- Проверьте,

чтобы

указатели

отверстия

подбарабанья соответствовали регулировкам.

Основные

параметры

регулировки

для

кукурузы: отрегулируйте зазор подбарабанья до
30 мм в передней части и 20 мм в задней части.

Основные параметры регулировки для сои:

отрегулируйте зазор подбарабанья до 25 мм
в передней части и 15 мм в задней части.

3

4

2

1

Основные параметры регулировки для пшеницы прикрепите ребристые планки поз.. 2 и поз. 3, чтобы
повысить эффект обмолота, отрегулировать отверстия подбарабанья до 15 мм в передней части таким

образом, чтобы после установки ребристых планок зазор между планками подбарабанья и битера был
равен примерно 6 мм; в задней части зазор должен быть 5 мм.
При уборке культур с особыми свойствами (особенно хрупкие культуры) есть возможность установки

остеотделительных планок поз. 6 (доступны через систему поставки запасных частей поз. 322929150 для
моделей 5 - 5AL и поз. 322929250 для моделей 6 - 6AL).
