РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

6

63 мм

63 мм

4

ПРИВОДНОЙ ЦИЛИНДР ПОВОРОТНОЙ ОПОРЫ

(модели 5 - 6)

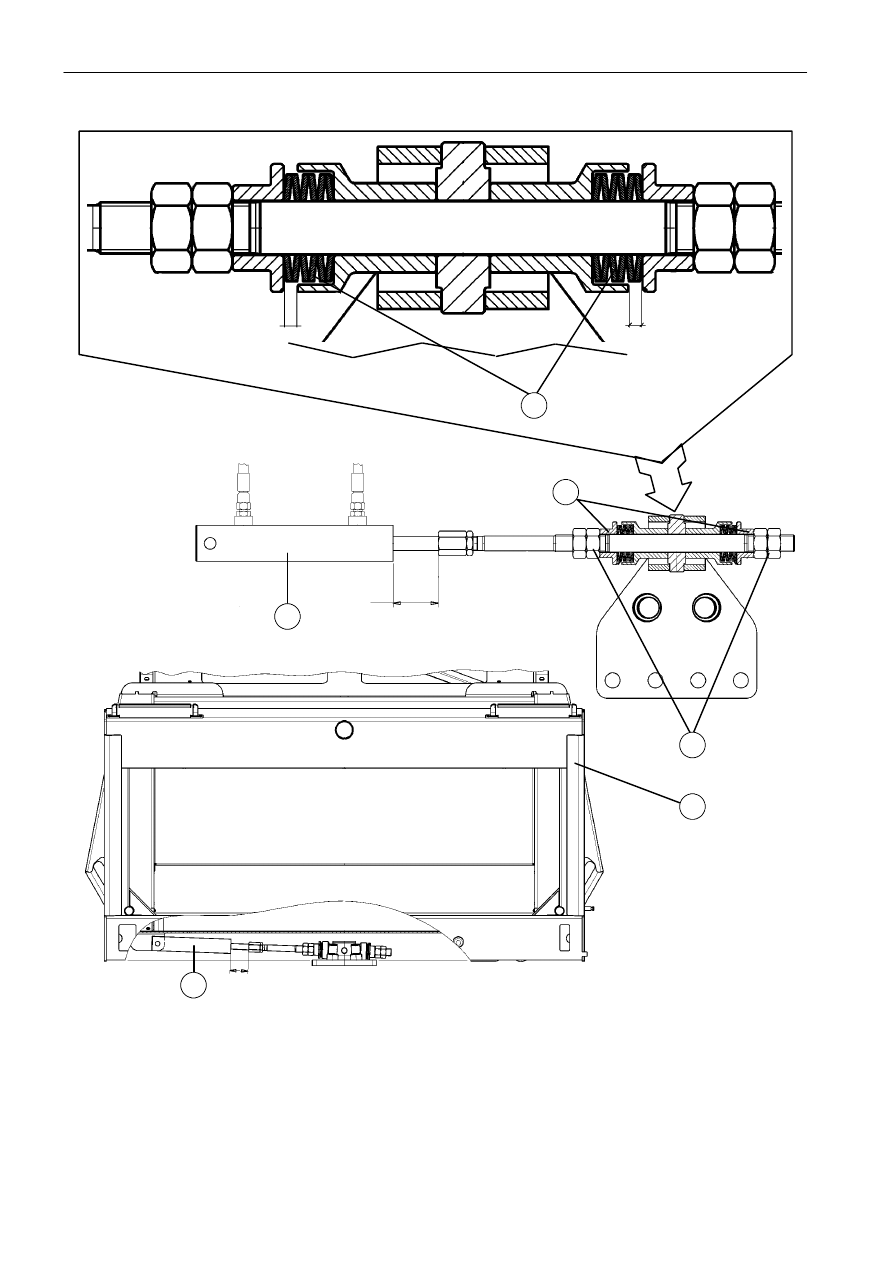

Регулировка выполняется следующимобразом:
- Выровняйте качающуюся опору 3 с корпусом элеватора, подтянув ее за боковые фиксаторы.
- Ослабьте гайки (4) для отсоединения гидравлического цилиндра от поворотной опоры.
- Приведите гидравлический цилиндр в положение, когда его шток 1 выдвинут на 63 мм, как показано

на рисунке.

- Установите тарельчатые пружины, как показано на рис. 2. Перед установкой в корпус тарельчатые

пружины необходимо смазать.

- Зафиксируйте прижимные элементы 5 гайками 4 так, чтобы расстояние А равнялось 1 мм. Затем

затяните стопорные гайки.

3

2

5

1

1

A

A

РАЗДЕЛ 66 - ОБМОЛОТ

1

Раздел 66 - МОЛОТИЛЬНОЕ УСТРОЙСТВО

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

66 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

66 105

Подбарабанье

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

66 320

Вариатор битера

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

66 330

Битер

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

66 350

Задний битер

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

66 410

привод барабанного сепаратора

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

66 430

Решетки барабанного сепаратора

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

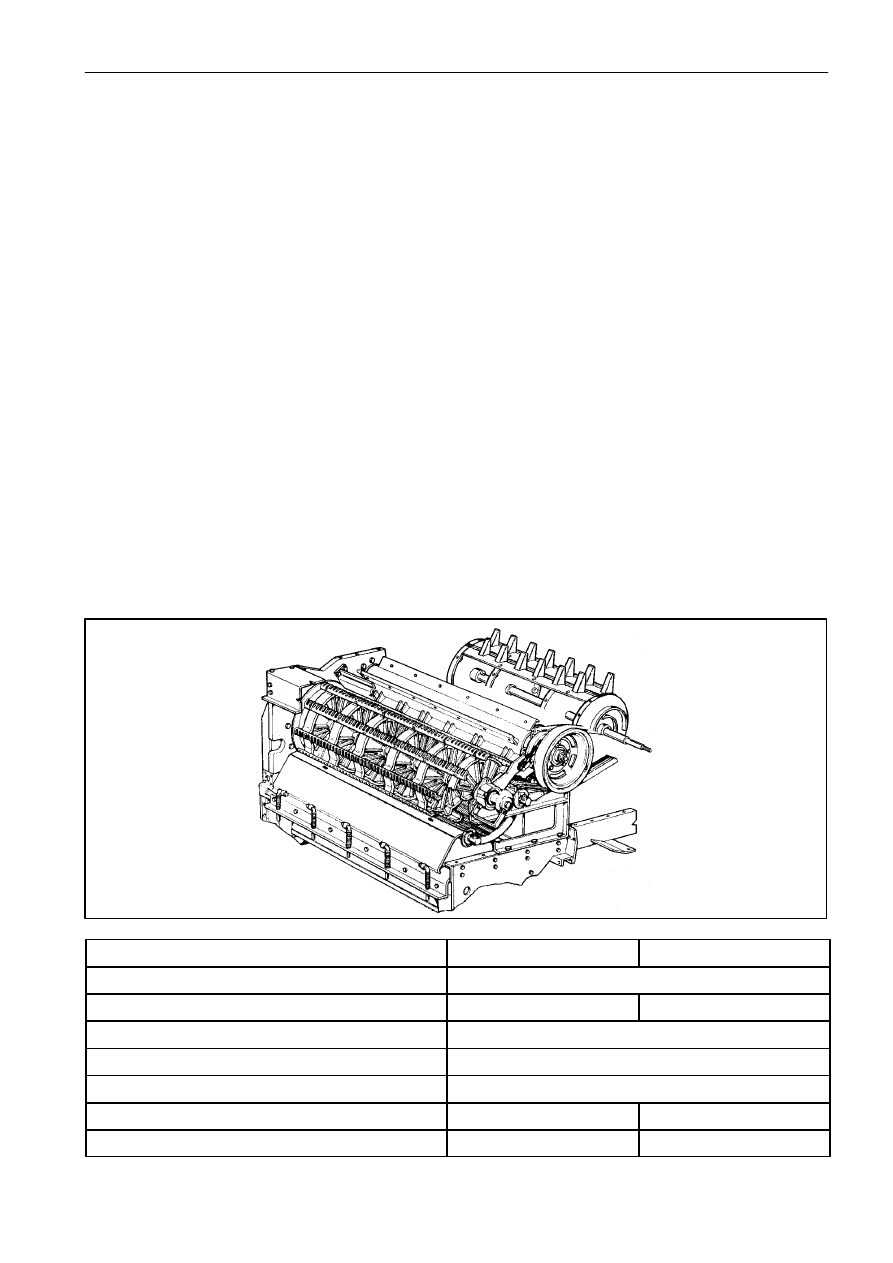

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ БИТЕРА

5 - 5AL

6 - 6AL

Диаметр

мм

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

600

Ширина короба

мм

. . . . . . . . . . . . . . . . . . . . . . . . . . .

1346

1600

Бичи

к-во

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

Утяжеляющие пластины

шт.

. . . . . . . . . . . . . . . . . .

8

Вариатор барабана

электрогидравлическое управление

Мин. частота вращения

об/мин

. . . . . . . . . . . . . . .

380

430

Макс. частота вращения

об/мин

. . . . . . . . . . . . . .

1210

1310

РАЗДЕЛ 66 - ОБМОЛОТ

2

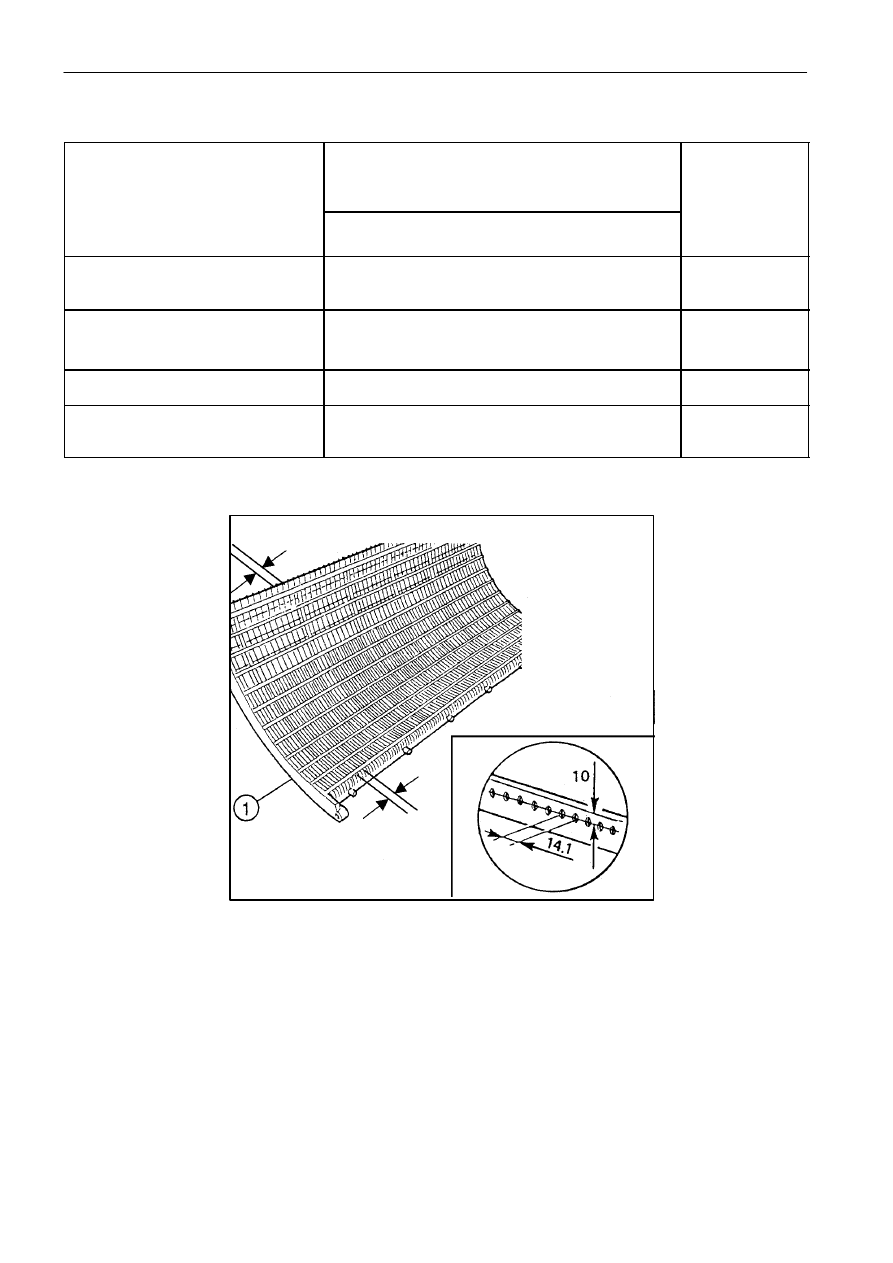

ПОДБАРАБАНЬЯ

ТИП

ПШЕНИЦА- ЯЧМЕНЬ- МЕЛКОСЕМЕННЫЕ

КУЛЬТУРЫ

РОЖЬ- ОВЕС

КУКУРУЗА

СТАНДАРТНЫЙ

ЗАЗОР

Количество планок

углы закручивания подбарабанья

12

106

°

9

106

°

Расстояние в мм между верхней
стороной планки подбарабанья
и центром проволочного прутка

10

10

Диаметр проволоки

мм

3,4

6

Шаг проволоки

мм

14,1

28.2 (*)

24

(*) Все модели в стандартной комплектации оснащаются подбарабаньем с нормальным шагом

проволоки, с поочередно подрезанными прутками, начиная с восьмого выброса.
При необходимости короткие прутки можно заменить на длинные.
Машина оборудуется 3-мя остеотделительными планками, которые можно устанавливать
при необходимости на первых двух-трех выбросах подбарабанья. Для того чтобы
установить планки, необходимо открыть левую крышку корпуса битера, сняв колесо.

28.2

14.1

РАЗДЕЛ 66 - ОБМОЛОТ

3

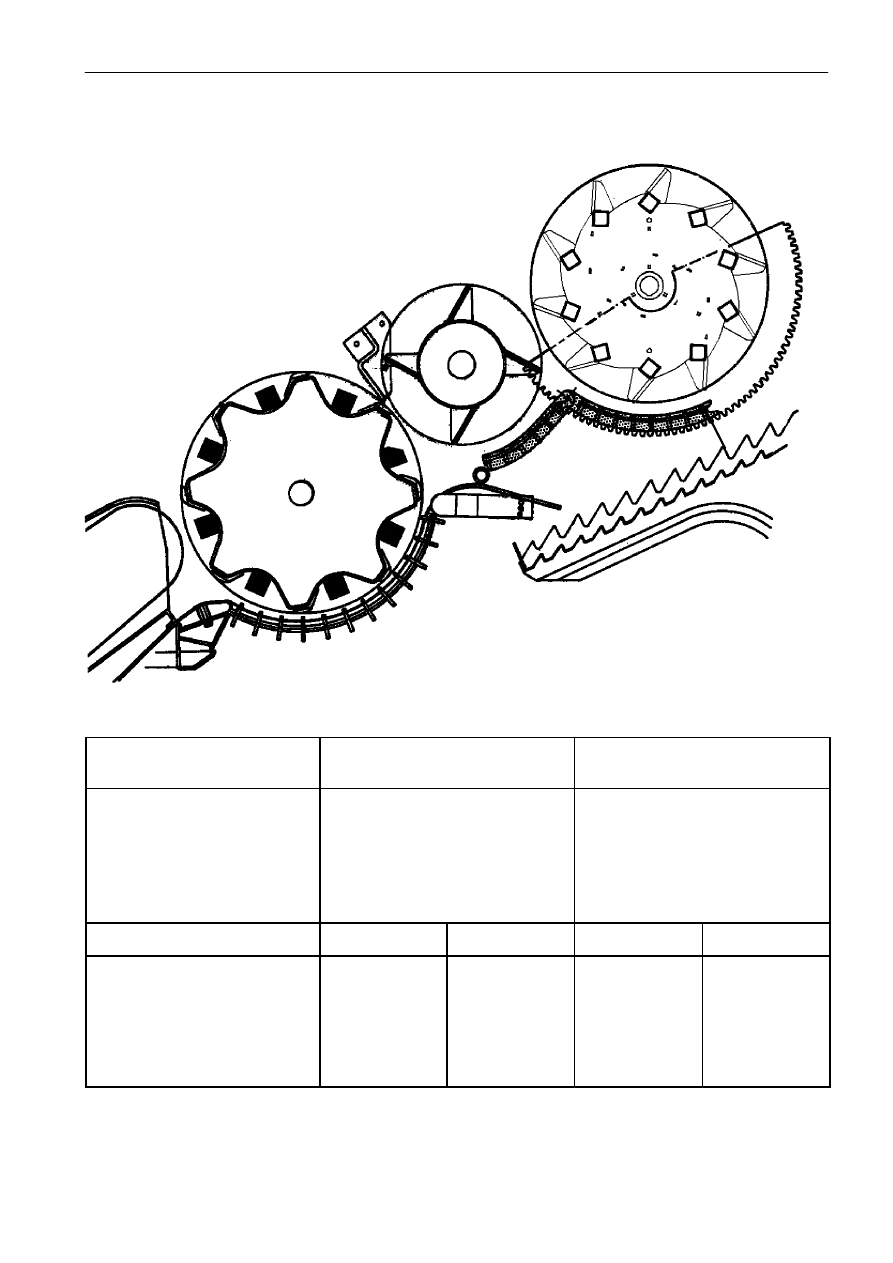

MCS - УНИВЕРСАЛЬНЫЙ ТРИЕР

УНИВЕРСАЛЬНЫЙ ТРИЕР

(MCS)

5 - 5AL

6 - 6AL

Планки

шт.

10

10

Наружный диаметр

мм

600

600

Ширина

мм

1346

1600

Частота вращения

об/мин

: (410) - 750

: (410) - 750

РЕШЕТКИ

перед.

зад.

перед.

зад.

Планки

шт.

6

8

6

8

Диаметр проволоки

мм

6

6

6

6

Угол отклонения

52

°

75

°

52

°

75

°

Поверхность

м

0,300

0,600

0,36

0,71

: только для кукурузы
