Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 163





РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

3

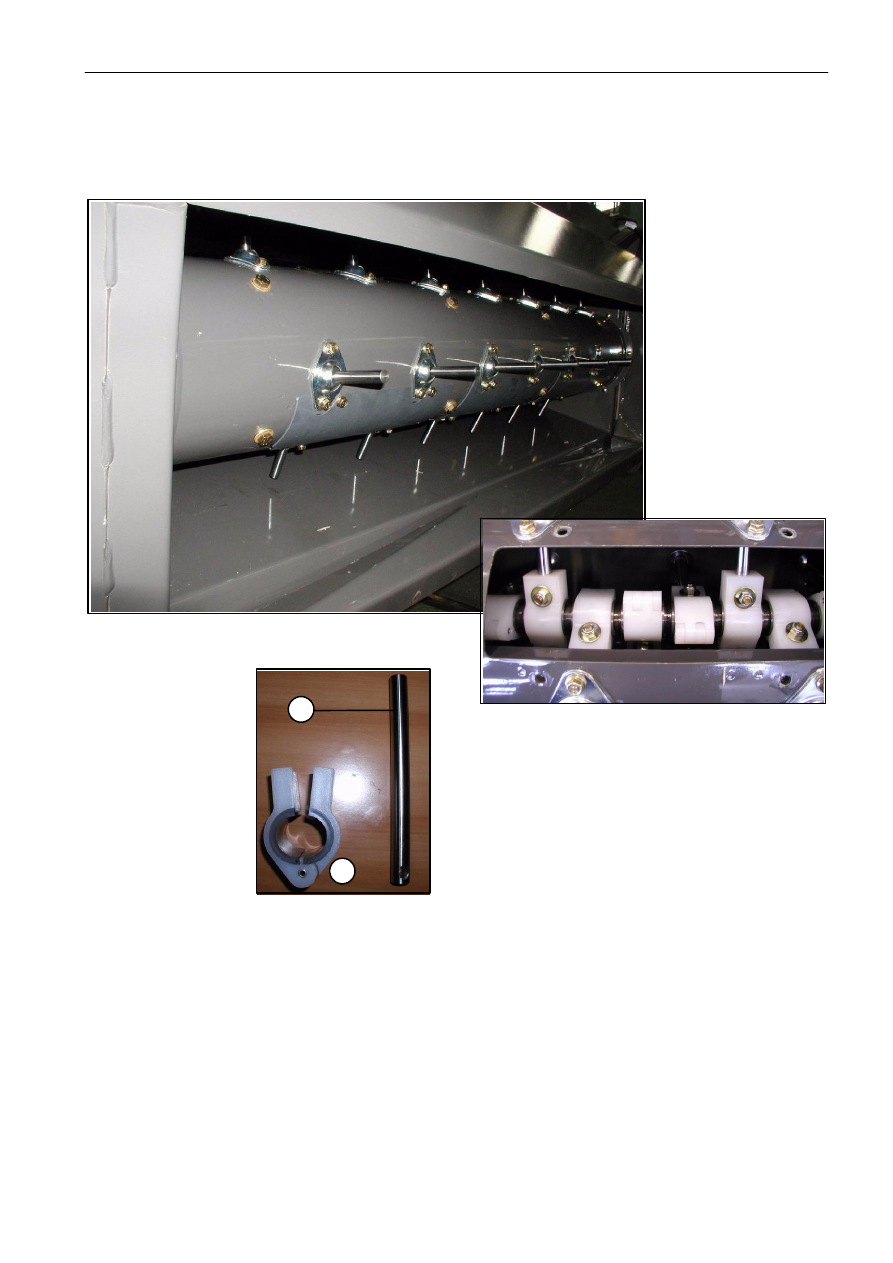

Подраздел 60 101 - СИСТЕМА PFR - ПОДГОТОВИТЕЛЬНЫЙ И ПОДАЮЩИЙ РОЛИК

Комбайны моделей 5 - 5 AL - 6 - 6 AL, оснащенные стандартным подающим барабаном
и пальцами диаметром 16 мм (1).

Опоры пальцев (2) выполнены из нового материала и имеют обновленную конструкцию,
позволяющую сократить время их замены.

1

2

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

4

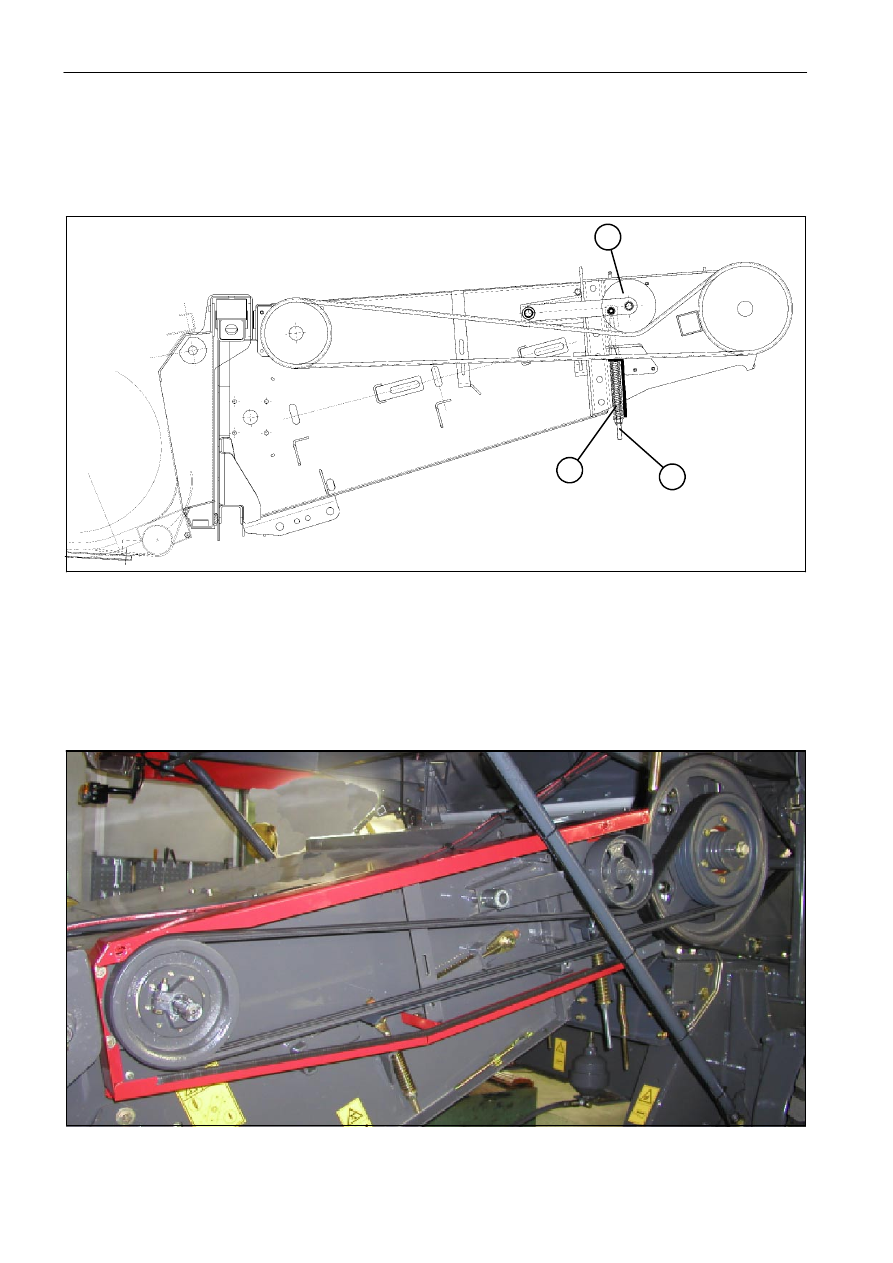

Подраздел 60120 - РЕМЕННЫЙ ПРИВОД ПРИВОДА ЖАТКИ

(модели5 - 6)

1

- Правильное натяжение ремней достигается регулировкой сжатия пружины 1 на 165 мм,
соответственно длине указателя 2

2

ПРИМЕЧАНИЕ: при замене ремня или некоторых деталей натяжного устройства (3) проверьте

выравнивание ремней при обычном вращении и при работе механизма реверсирования.

При необходимости снова выровняйте натяжное устройство.

3

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

5

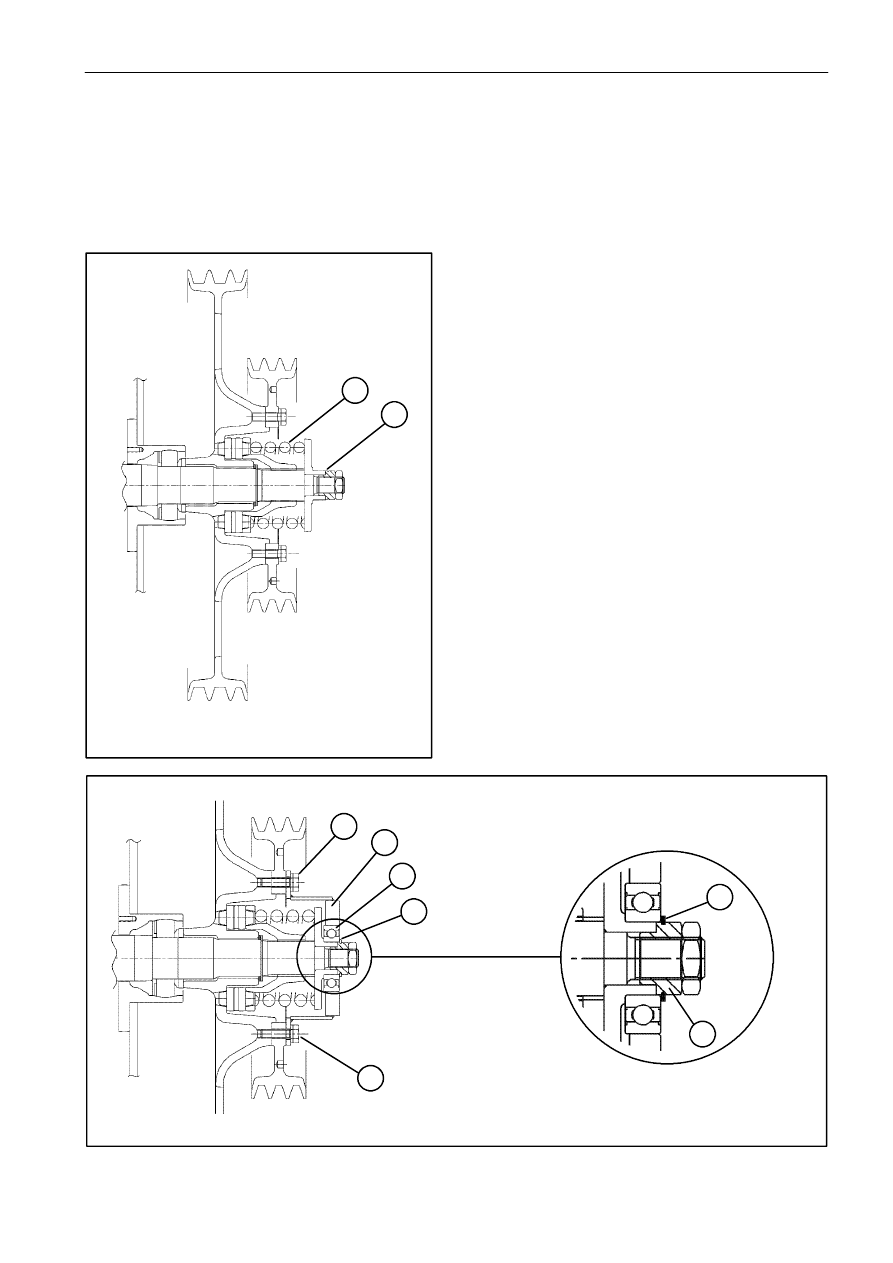

ДОПОЛНИТЕЛЬНАЯ ОПОРА ВЕРХНЕЙ ОСИ, РАСПОЛОЖЕННОЙ В КОРПУСЕ

ЭЛЕВАТОРА

Дополнительная опора верхней оси устанавливается при обработке кукурузы (деталь входит в комплект
для переналадки на обработку кукурузы). Для этой операции необходимо снять пружину (A). Установите
опору (1) с соответствующим подшипником (2) и закрепите ее болтами (4) стопорным кольцом (3).
Стопорное кольцо (3) должно устанавливаться с паз шестигранной втулки (B).

1

2

3

4

3

БЕЗ ДОПОЛНИТЕЛЬНОЙ ОПОРЫ

С ДОПОЛНИТЕЛЬНОЙ ОПОРОЙ

A

4

1

Опора

. . . .

2

Подшипник

. . . .

3

Пружинное кольцо

. . . .

4

Болт

. . . .

B

B

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

6

63 мм

63 мм

4

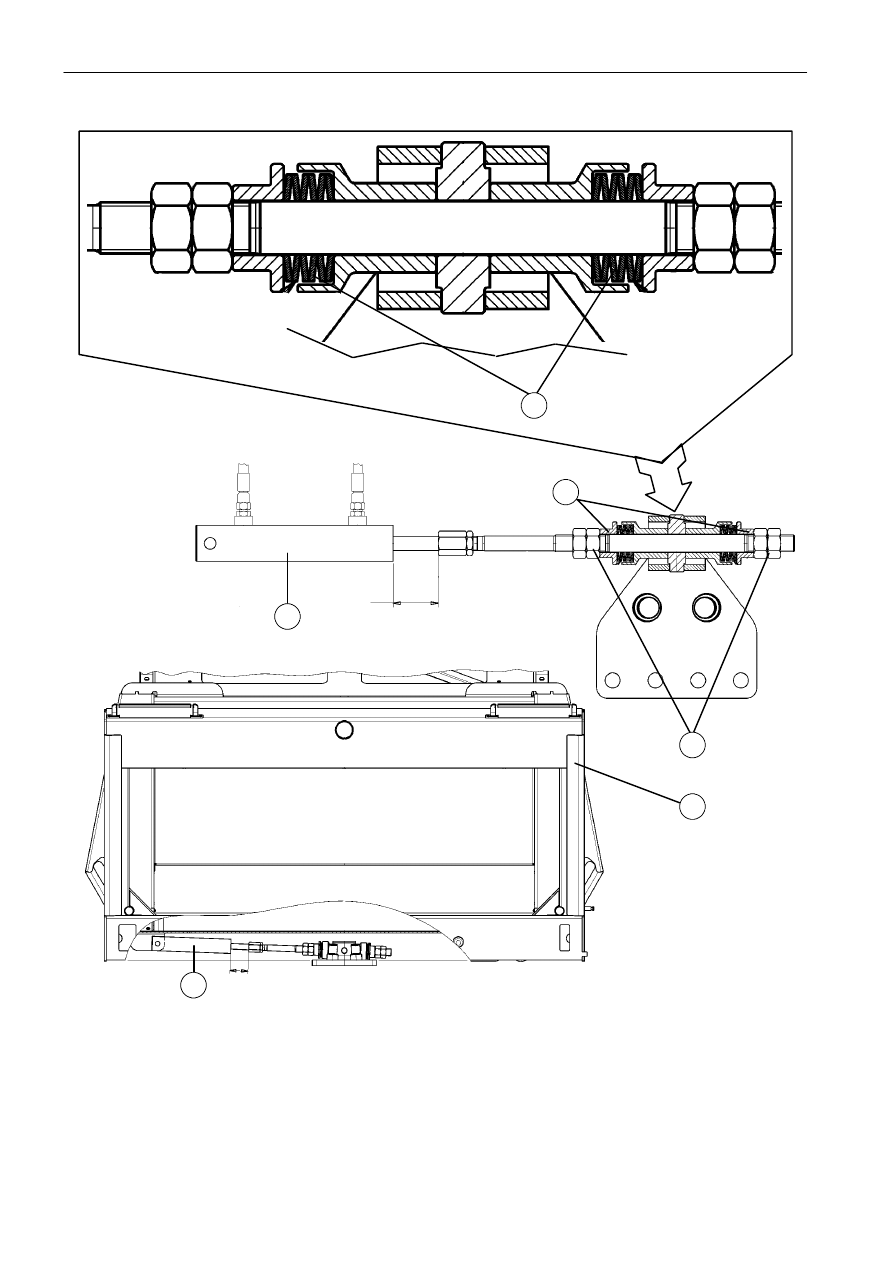

ПРИВОДНОЙ ЦИЛИНДР ПОВОРОТНОЙ ОПОРЫ

(модели 5 - 6)

Регулировка выполняется следующим образом:
- Выровняйте качающуюся опору 3 с корпусом элеватора, подтянув ее за боковые фиксаторы.
- Приведите гидравлический цилиндр в положение, когда его шток 1 выдвинут на 63 мм, как показано

на рисунке.

- Установите тарельчатые пружины, как показано на Рис. 2.
- Зафиксируйте прижимные элементы 5 гайками 4 (не сжимая пружин), а затем затяните контргайки.

3

2

5

1

1
