Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 164

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

7

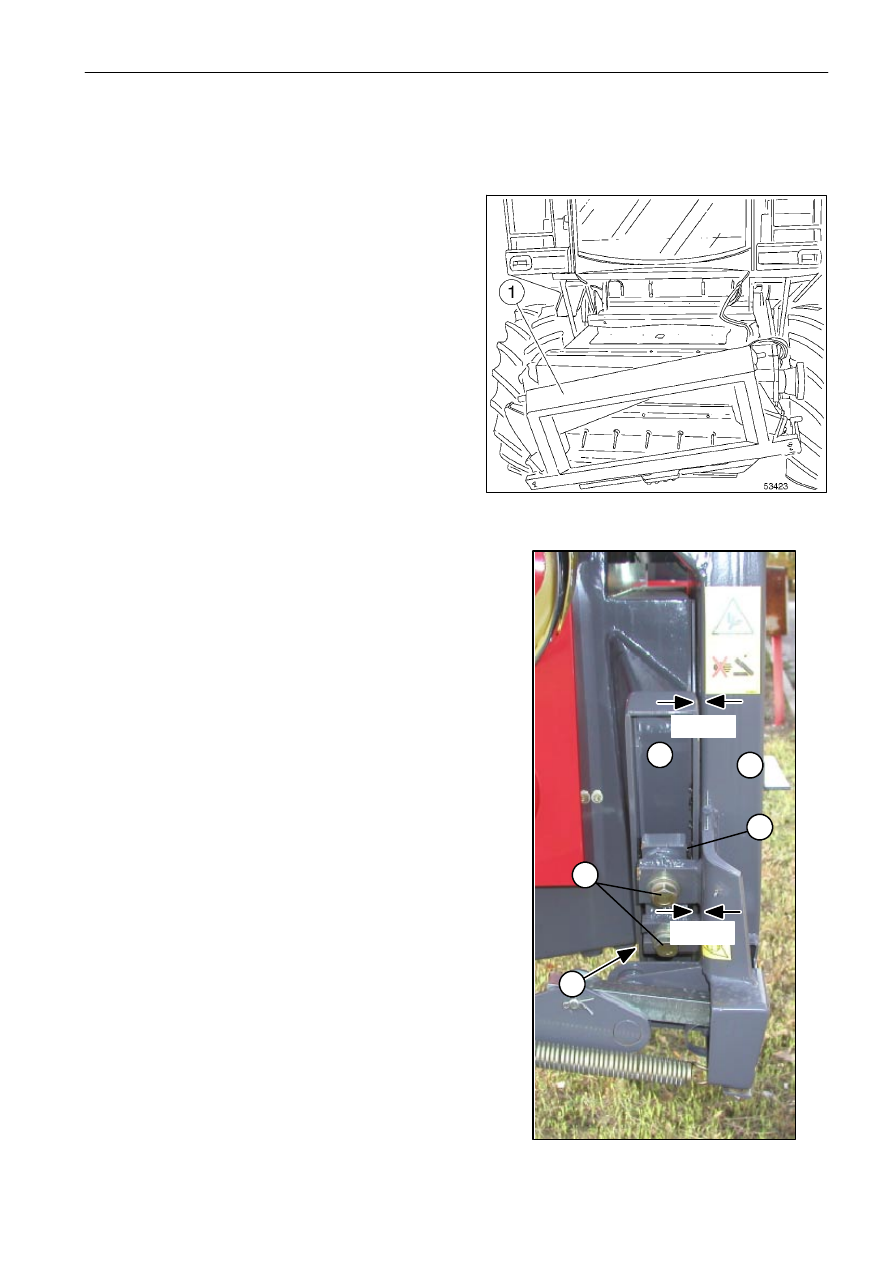

РЕГУЛИРОВКАПОВОРОТНОЙ ОПОРЫ КОРПУСА ЭЛЕВАТОРА

Модели 5 AL - 6 AL

2

1

3

2

÷

4 мм

4

5

Поворотная опора (1) приводится в движение
3 роликами, скользящими внутри лотка (2).
Для

правильного

вращения

поворотной

опоры

(1),

нижний

ролик

(3)

должен

располагаться

на

заднем

краю

направляющей (2), а два боковых ролика (4)
должны

касаться

переднего

края

направляющей.

Точная

регулировка

достигается,

когда

расстояние составляет 2

÷4 мм от элеватора

в любой точке измерения.

Болты

(5)

должны

затягиваться

с

приложением момента 431 Нм.

2

÷

4 мм

ОБНОВЛЕНИЕ РУКОВОДСТВА

ПО ЭКСПЛУАТАЦИИ

Данное приложение содержит дополнительную информацию к
Руководству по эксплуатации № 327201090, касающуюся следующих
моделей комбайнов:

5

начиная с серийного номера S.N. 552310097

№ 327201093 - 01/2008

7260

BETA

7260 AL-4

BETA

7270

BETA

7270 AL-4

5270 C
5270 C - AL
6300 C
6300 C - AL

648
648 AL-4
652
652 AL-4

5
5AL
6
6AL

6

начиная с серийного номера S.N. 563010120

5 AL

начиная с серийного номера S.N. 552410055

6 AL

начиная с серийного номера S.N. 563410051

ТИП

ВВЕДЕНИЕ

◊ На дату публикации, содержание настоящего Руководства было пересмотрено.

В связи с тем, что фирма AGCO постоянно модернизирует свой модельный ряд, в публикацию могут
не попасть данные технического или коммерческого характера, касающиеся обновлений, а также
требований законодательныхактов некоторыхстран.
В случае возникновения вопросов обратитесь в службу продаж и технического обслуживания
фирмы AGCO.

IВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ

◊ Все работы по ремонту и техническому обслуживанию должны выполняться специалистами

станций обслуживания AGCO, в строгом соответствии с инструкциями, и при необходимости,
с использованием специальныхинструментов.

◊ Любое лицо, выполняющее вышеуказанные операции без соблюдения указаний, несет

ответственность за возникшие повреждения.

◊ Изготовитель и все организации, входящие в его сбытовую цепь, включая, но не ограничиваясь

национальными, региональными или местными дилерами, снимают с себя любую ответственность
за повреждения, возникшие в результате неполадок в работе деталей и/или компонентов,
не одобренныхизготовителем, включая используемые для тех

нического обслуживания или

ремонта изделий, произведенныхили распространяемыхизготовителем.
На продукцию, производимую или распространяемую изготовителем, не будут даваться или
распространяться какие бы то ни было гарантийные обязательства, в случае поломок, возникших
в результате неудовлетворительной работы деталей и/или компонентов, не прошедшиходобрение
изготовителя.

АВТОРСКИЕ ПРАВА НА ЛИТЕРАТУРНЫЕ И ХУДОЖЕСТВЕННЫЕ ПРОИЗВЕДЕНИЯ

ПРИНАДЛЕЖАТLAVERDA S.p.A.

Воспроизведение текста и рисунков, даже частичное,

не разрешается.

ОТПЕЧАТАНО В ИТАЛИИ

AGCO Limited - Banner Lane Coventry - England CV4 9GF

ОБСЛУЖИВАНИЕ

Издание №. 327201093 - Издание первое - 01 - 2008

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

5

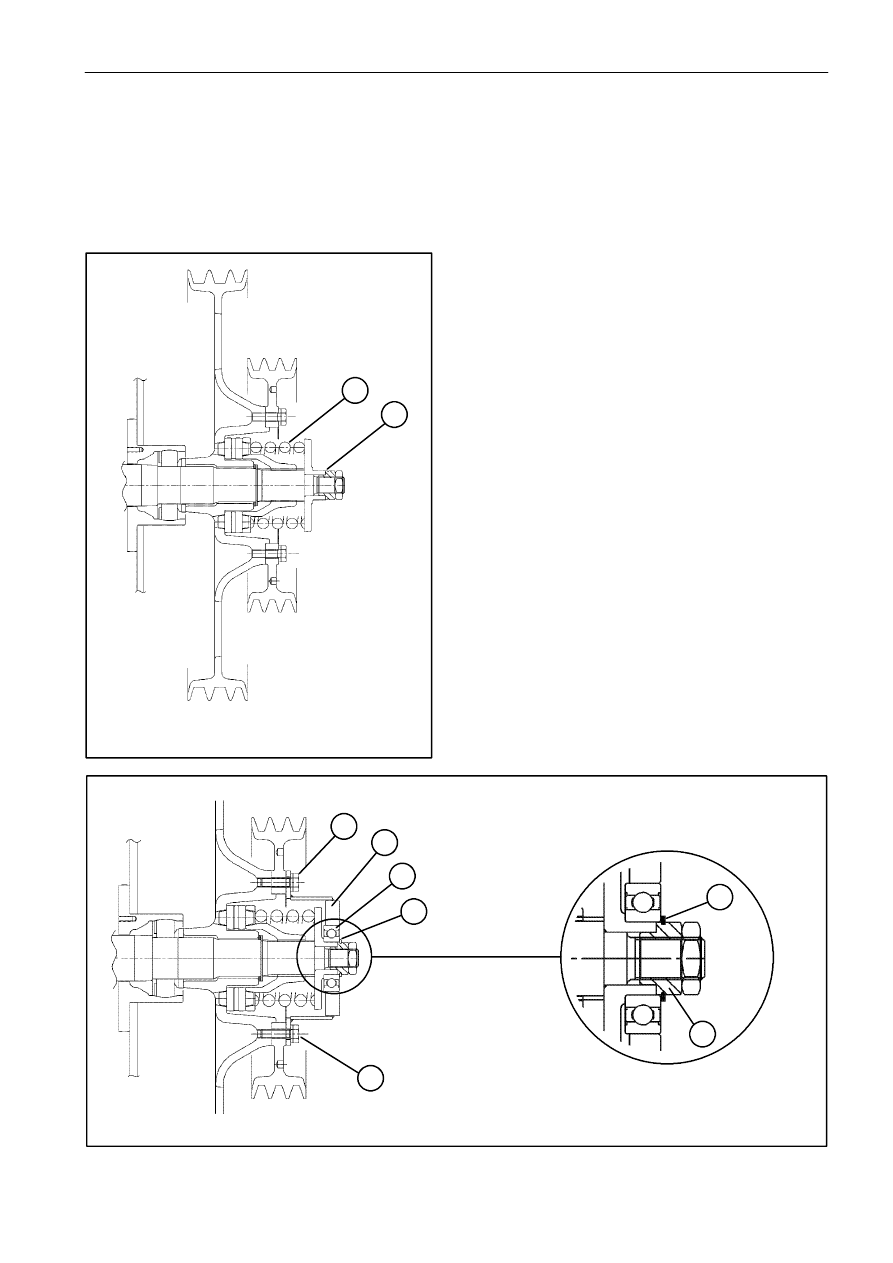

ДОПОЛНИТЕЛЬНАЯ ОПОРА ВЕРХНЕЙ ОСИ, РАСПОЛОЖЕННОЙ В КОРПУСЕ

ЭЛЕВАТОРА

Дополнительная опора верхней оси устанавливается при обработке кукурузы (деталь входит в комплект
для переналадки на обработку кукурузы). Для этой операции необходимо снять пружину (A). Установите
опору (1) с соответствующим подшипником (2) и закрепите ее болтами (4) стопорным кольцом (3).
Стопорное кольцо (3) должно устанавливаться с паз шестигранной втулки (B).

1

2

3

4

3

БЕЗ ДОПОЛНИТЕЛЬНОЙ ОПОРЫ

С ДОПОЛНИТЕЛЬНОЙ ОПОРОЙ

A

4

1

Опора

. . . .

2

Подшипник

. . . .

3

Пружинное кольцо

. . . .

4

Болт

. . . .

B

B
