РАЗДЕЛ 66 - ОБМОЛОТ

12

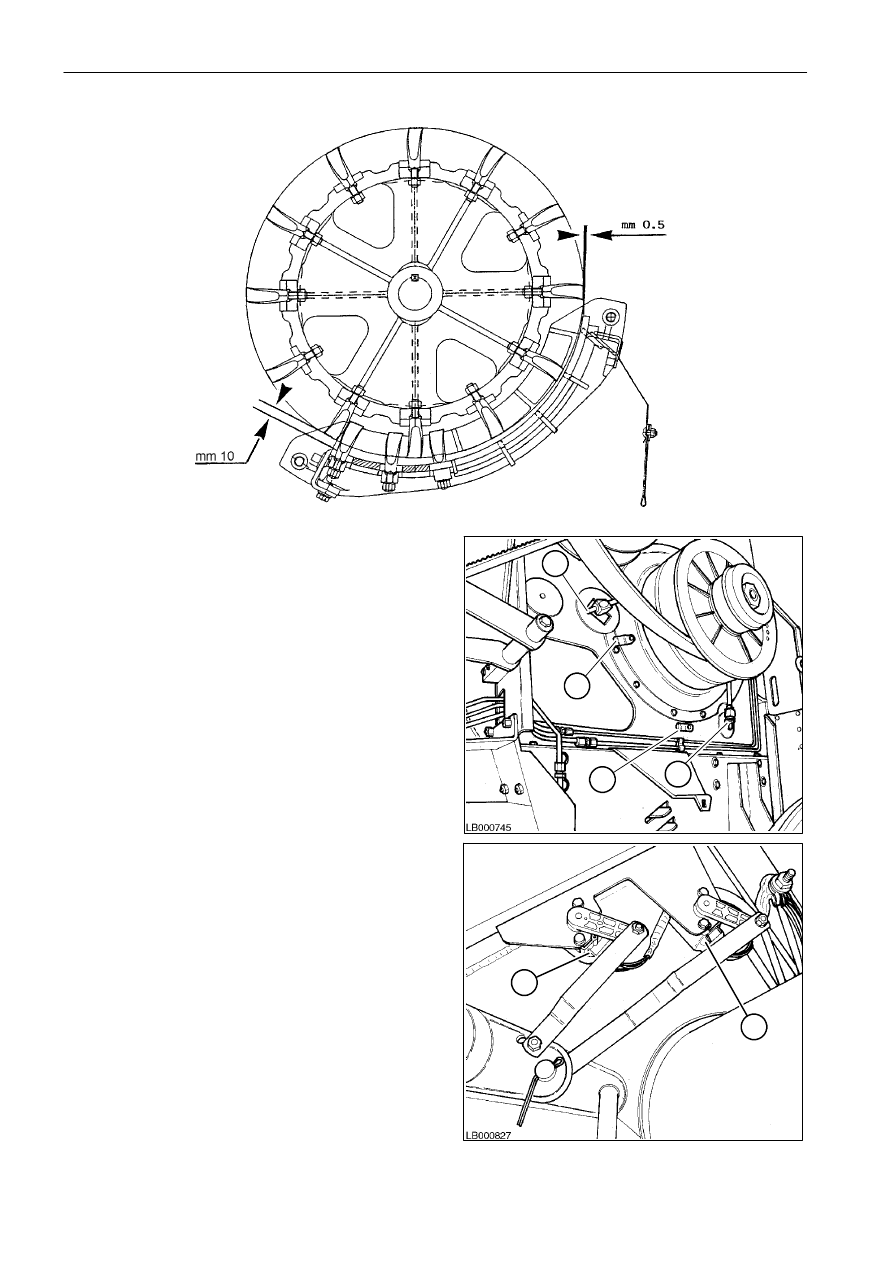

РЕГУЛИРОВКА ПОДБАРАБАНЬЯ ДЛЯ ОБРАБОТКИ РИСА

Планки подбарабанья должны быть абсолютно
параллельны стержням битера. Если это не так,
необходимо отрегулировать гайки (7) на опорных
соединительных штангах.

Для обеспечения параллельности подбарабанья и
битера выполните следующие действия:
1. Ослабить нижние гайки (7) соединительных

штанг подбарабанья на правой и левой стороне,
на передней и задней части.

2. Установить переключатели (1 и 2) в положения

конечного упора (указатели (5) должны достичь
мин. заданных значений: 10 мм спереди и 1 мм
сзади).

3. Снова затянуть гайки (7) и заблокировать

подбарабанье спереди, установив зазор 10 мм
между стержнями битера и подбарабанья,
рядом с отверстием (8).

4. Повторите эту операцию с гайками задних

соединительных штанг, установив зазор 0,5 мм
между

стержнями

битера

и

планками

подбарабанья, рядом с отверстием (9).
Чтобы выполнить эту регулировку, затягивайте
гайки с обеих сторон до тех пор, пока зубья
битера не коснутся подбарабанья, а затем
отверните гайки примерно на четверть оборота.

5. Если выводимые значения не соответствуют

фактическим,

ослабьте

болты

крепления

реостатов (10 и 11) и поворачивайте рукоятки
реостатов,

пока

значения

не

совпадут

с фактическими.

9

8

7

7

10

11

РАЗДЕЛ 66 - ОБМОЛОТ

13

-

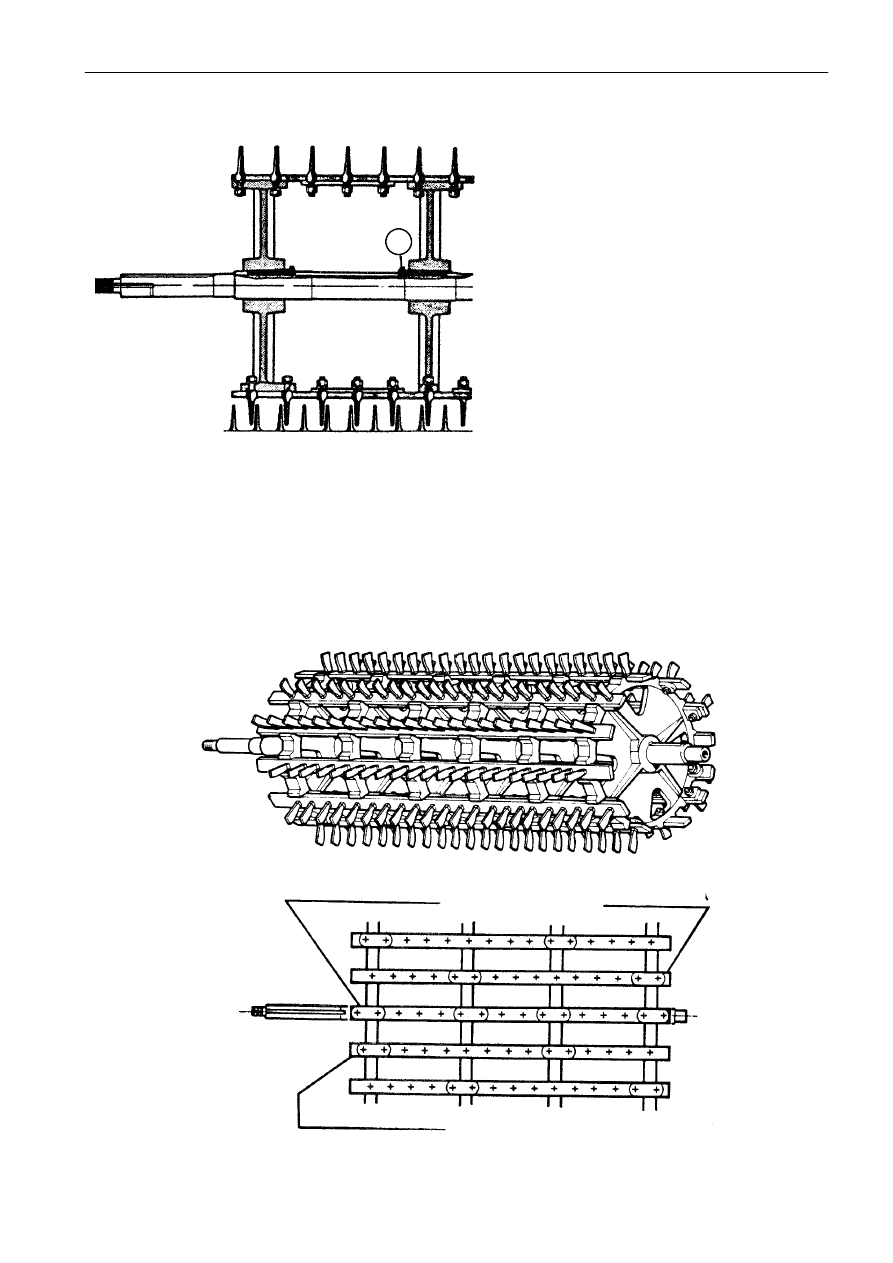

При

наличии

значительного

количества

отходов

в

собранном

урожае следует проверить центровку
битера относительно подбарабанья.
При нарушенной центровке снять
шпонки (1), чтобы сместить барабан,
пока зубья не будут отцентрованы
относительно зубьев подбарабанья.

-

Битер с 12-ю планками обеспечивает улучшенный эффект сбора культуры, более эффективное
разделение на подбарабанье и сохраняет высокую инерцию. Таким образом, при сборе урожая
хрупкого риса частота вращения цилиндра может быть уменьшена без риска его засорения.

ЦЕНТРАЛЬНАЯ ПЛАНКА

ЛЕВАЯ ПЛАНКА

ПРАВАЯ ПЛАНКА

1

РАЗДЕЛ 66 - ОБМОЛОТ

14

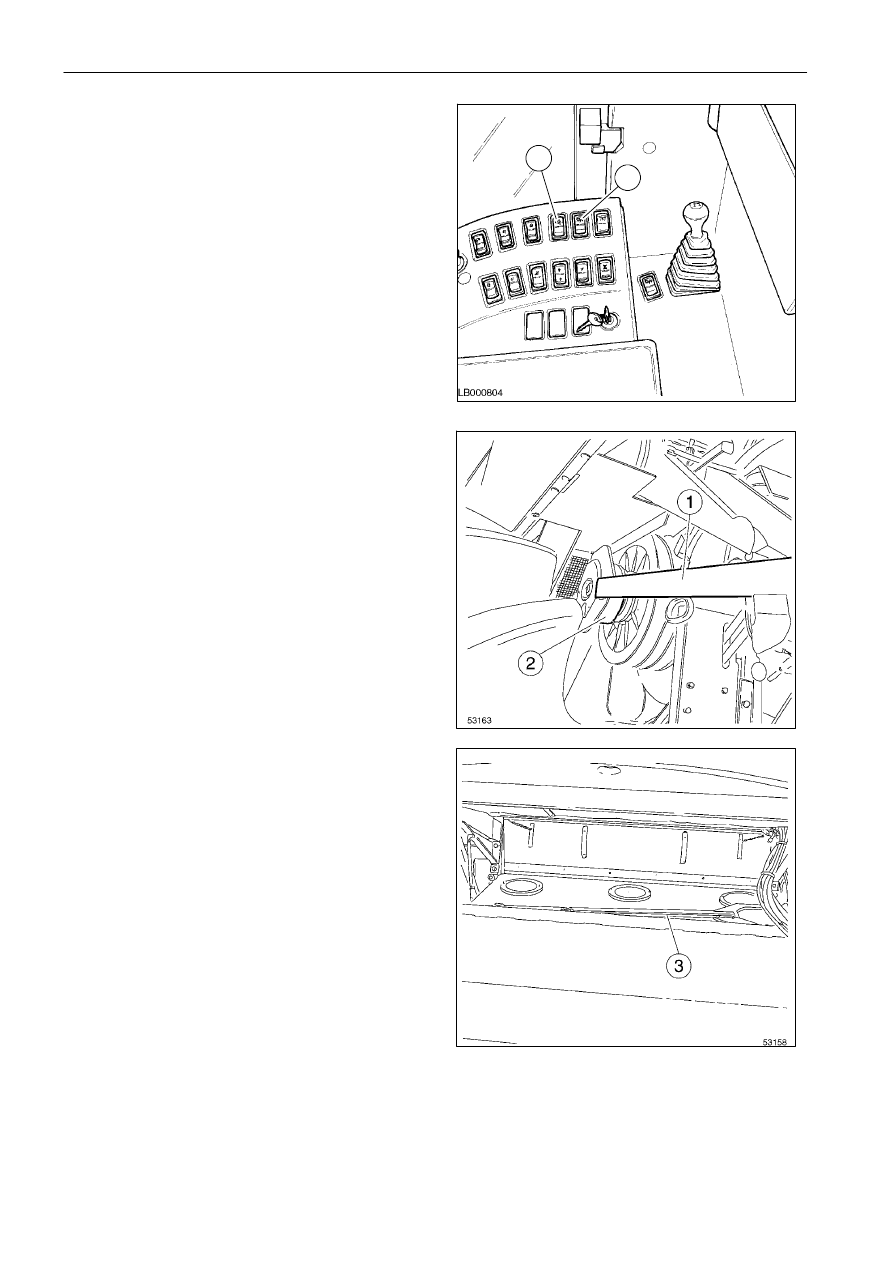

Чистка битера

В случае заедания битера выполнить следующее:

1.

отключите

привод

молотилки

и

жатки,

для чего

нажмите

соответствующие

переключатели управления.

2. Посредством двух переключателей (A и B)

открыть подбарабанье, насколько возможно.

3. Установите акселератор на низкую частоту

вращения холостого хода.

4. Попытаться

очистить

битер,

для

этого

необходимо включить молотилку.

Если

вышеуказанная

операция

не

дает

желаемого эффекта, выполните следующее:

1.

остановите двигатель.

2. Вставьте ключ (1) в соответствующую выемку

на корпусе пружины вариатора цилиндра (2).

3. Проверните

битер

вручную

в

обоих

направлениях, чтобы вытолкнуть материал,
предотвращая свободное вращение битера.

4. После завершения операции поместите ключ

в специальное гнездо (3) в верхней части
корпуса переднего приемного элеватора.

5. Запустите двигатель при низкой частоте

вращения

и

включите

молотильное

устройство.

6. Снова установите подбарабанье в исходное

положение.

B

A

РАЗДЕЛ 66 - ОБМОЛОТ

15

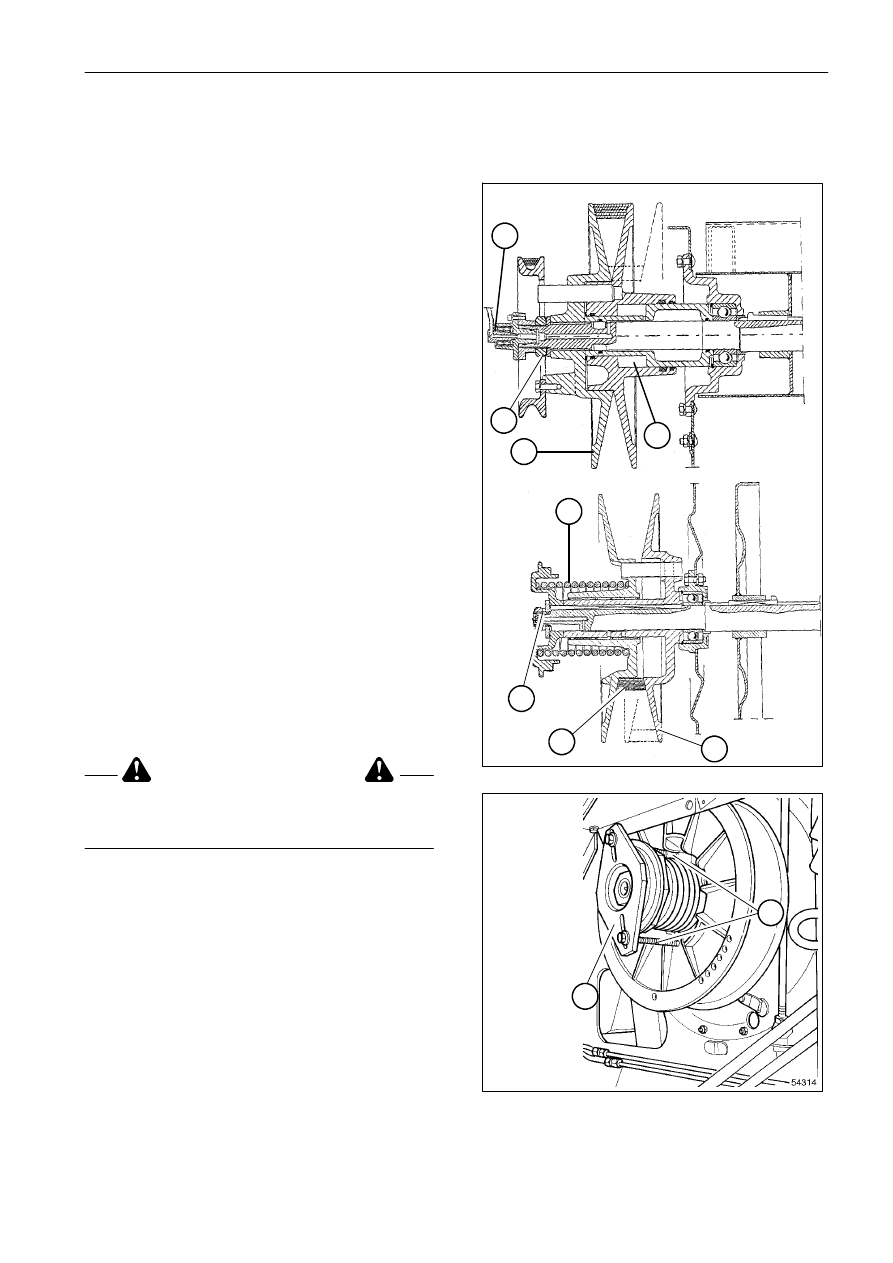

Подраздел 66 320 - ВАРИАТОР БИТЕРА

ВАРИАТОР БИТЕРА: МОДЕЛИ 5 - 5AL

1.

Гидравлический штуцер изменения частоты
вращения битера

2.

Камера гидравлического цилиндра

3.

Прикрепленные диски

4.

Контргайка

вариатора

заднего

битера,

момент затяжки 800 Нм.

5.

Пружина натяжения ремня

6.

Ремень

7.

Контргайка

вариатора

битера

в

сборе,

момент затяжки 1050 Нм

8.

Специальное приспособление № 296008

9.

Соединительная штанга № 296114

ПРИМЕЧАНИЕ: для правильной смазки вариатора,

смазывайте

устройство

как

в позиции

минимальной,

так

и

максимальной частоты вращения.

ПРЕДУПРЕЖДЕНИЕ

При замене ремня вариатора,

для сжатия

пружины

вариатора,

пользуйтесь

приспособлениями (8 и 9).

9

8

5

7

6

3

1

2

3

4
