РАЗДЕЛ 72 - СЕПАРАЦИЯ

2

Подраздел 72 101 - КЛАВИШНЫЕ СОЛОМОТРЯСЫ И ОСИ

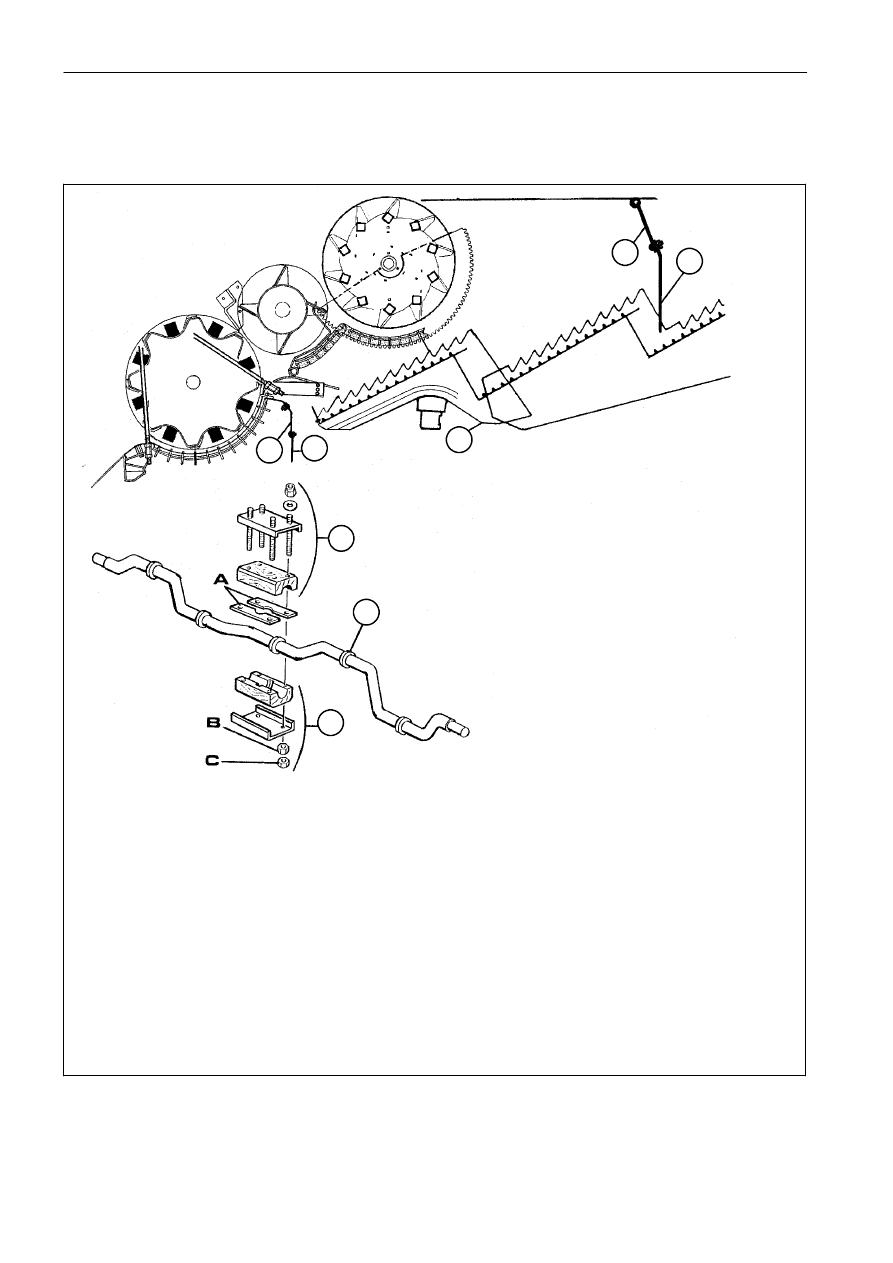

СБОРКА СОЛОМОТРЯСА

3

A.

пластина регулировки зазора опоры: Можно снять в случае большого зазора между осью
и прокладками, в любом случае, оставьте минимальный зазор, 1 мм.

B.

Гайка крепления опоры соломотряса: затяните моментом 10 Нм

C.

Контргайка закрепления гайки В Затягивайте полностью

1.

Опора фартука сохранения соломы

2.

Фартук сохранения соломы

3.

Опора фартука сохранения соломы

4.

Фартук сохранения соломы

5.

Соломотряс

6.

Опора соломотряса в сборе

7.

Ось соломотряса

4

5

2

1

6

7

6

ПРИМЕЧАНИЕ:

перед началом каждого сезона уборки урожая рекомендуется снять прокладки опор
клавишных соломотрясов, очистить их от остатков грязи и смазать консистентной
смазкой BP Energrease LC2 M.

РАЗДЕЛ 72 - СЕПАРАЦИЯ

3

Операция 7210158 - 7210159

ПРОЦЕДУРА СБОРКИ СОЛОМОТРЯСА

Соломотрясы

устанавливаются

на

оси

и синхронизируются непосредственно с помощью
подходящего инструмента.
Чтобы

исключить

нарушение

синхронизации,

в случае

замены

соломотряса,

оставляйте,

по крайней

мере,

один

соломотряс

присоединенным.

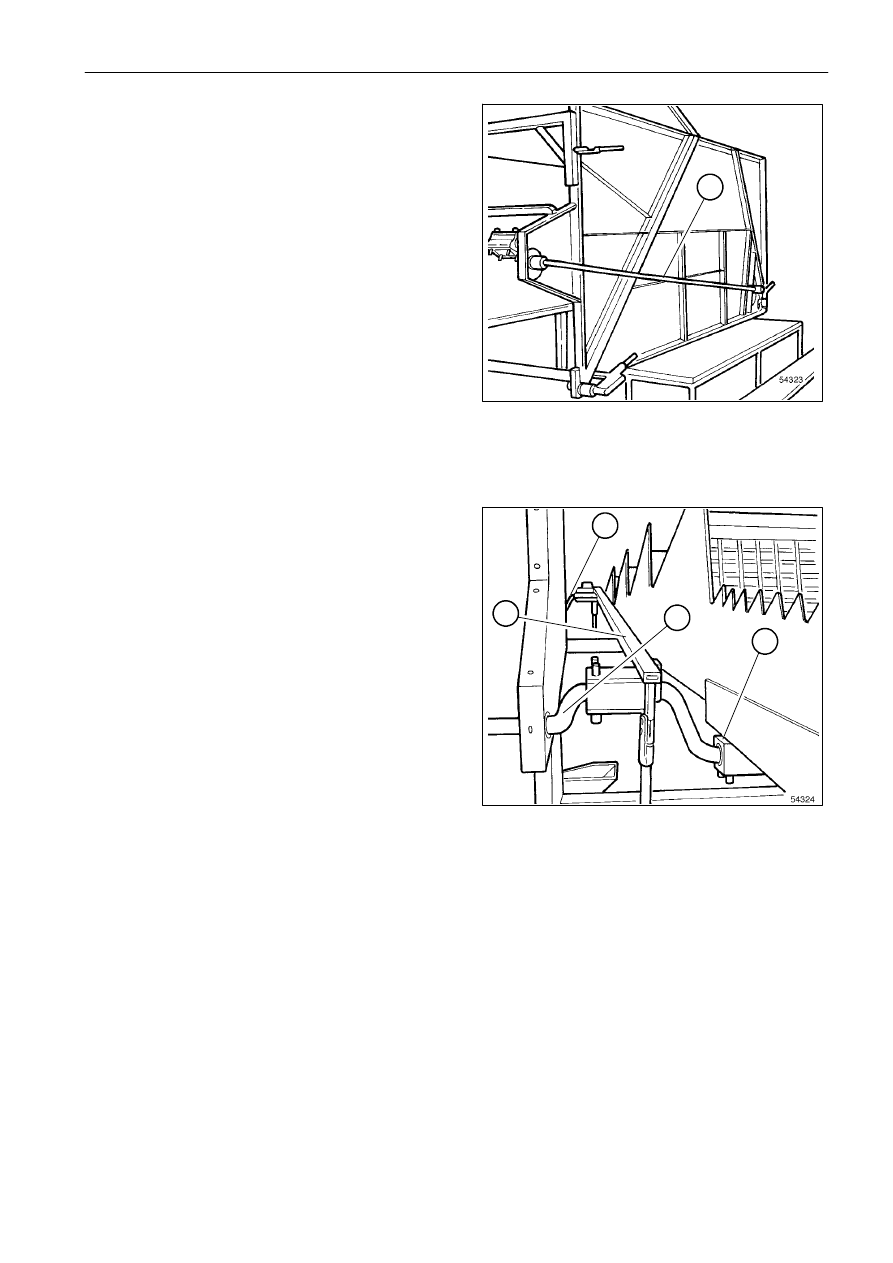

ВЫРАВНИВАНИЕ ОСИ

1. С помощью инструмента (1), №

296133

проверьте, чтобы база оси была одинаковой.

2. Поместите три соломотряса на оси правой

стороны, не затягивая гайки (4) опор.

3. Поместите инструмент (2) № 296134 на стороне

приводного шкива, после позиционирования
двух осей (3) с коленом в высокую позицию,
как показано на рисунке.

4. Равномерно

разделите

зазор

между

соломотрясами, и потом затяните гайки (4)
соответствующих

опор,

начиная

с

фронтальной стороны.

5. Снимите инструмент (2) и завершите сборку

других соломотрясов, обращая внимание на
правильное разделение зазоров.

ПРИМЕЧАНИЕ: Вращая

приводной

шкив

вручную, убедитесь в том, что
соломотрясы

вращаются

свободно, когда ремень снят.
Если они останавливаются во
время

вращения,

ослабьте

гайки (4)

колен,

находящихся

в горизонтальной

позиции,

поставьте

их

вертикально

и заверните гайки (4).

1

2

1

2

3

3

4

РАЗДЕЛ 72 - СЕПАРАЦИЯ

4

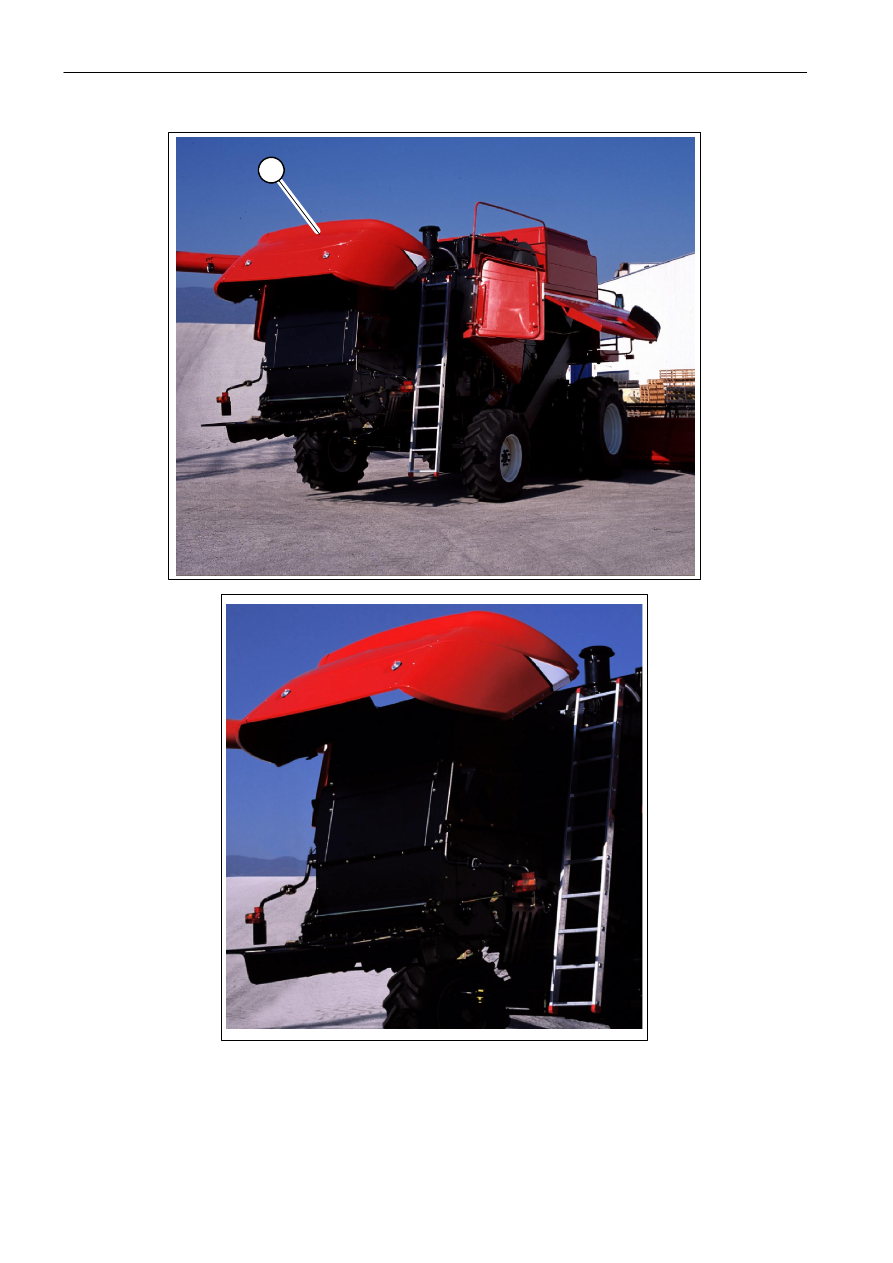

ПРОЕМ В ЗАДНЕЙ ЧАСТИ КОЖУХА

Выверните винты крепления рамы кожуха с правой и левой сторон.

Поднимите заднюю панель (1).

Обеспечьте доступ задней крышке кожуха.

1

РАЗДЕЛ 73 - СОЛОМОРЕЗКА

1

Раздел 73 - СОЛОМОРЕЗКА

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

73 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Вид сбоку

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

73 230

Соломорезка

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

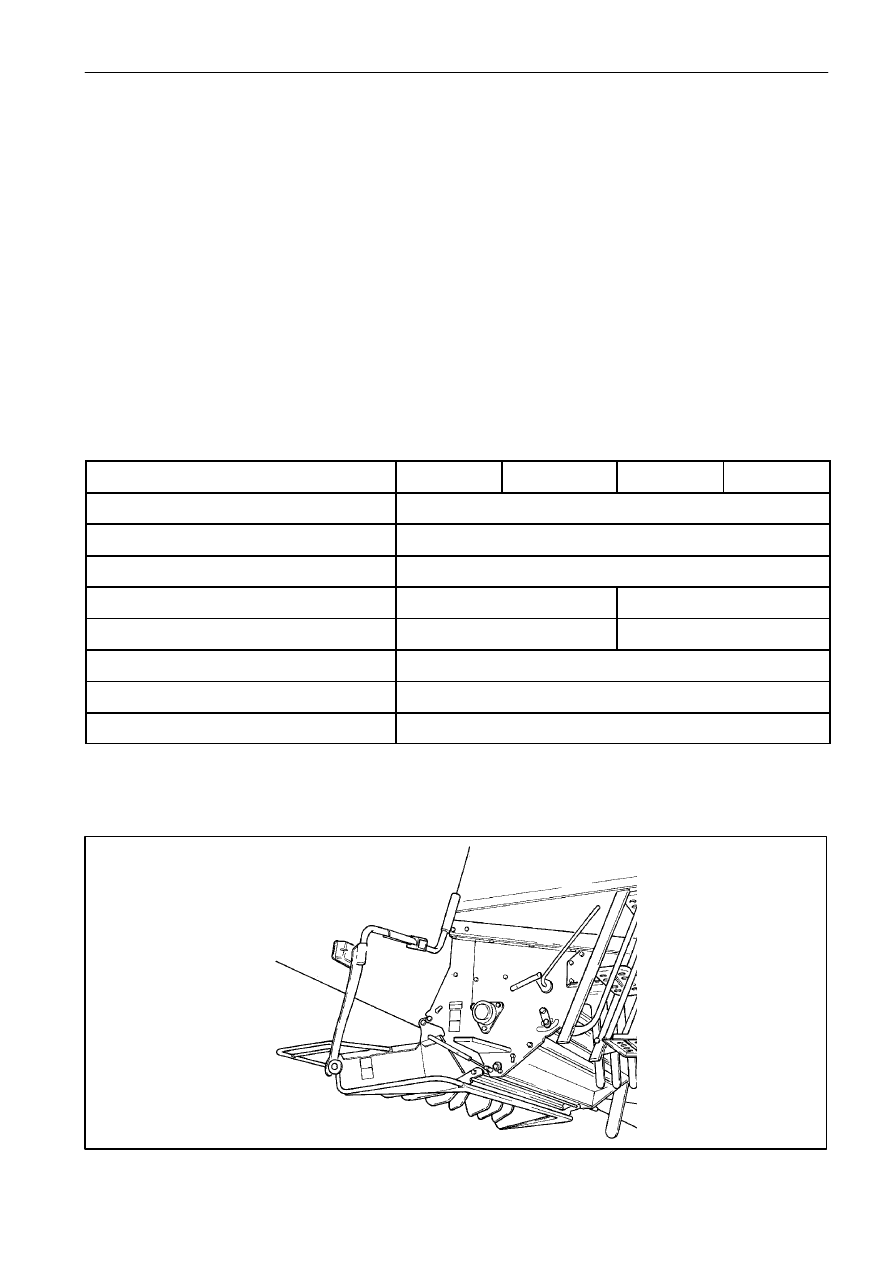

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

5

5AL

6

6AL

Тип трансмиссии

тип ремня

Включение

электрогидравлический

Диаметр ротора

мм

498,5

Лезвия

шт.

52

64

Контрножи

шт.

50

60

Положение контрножа

регулируемая

Частота вращения

об/мин

3544 (зерно) - 2200 (кукуруза)

Регулировка разбрасывателя

ручная (по отдельному заказу электрическая)
