Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 180

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

8

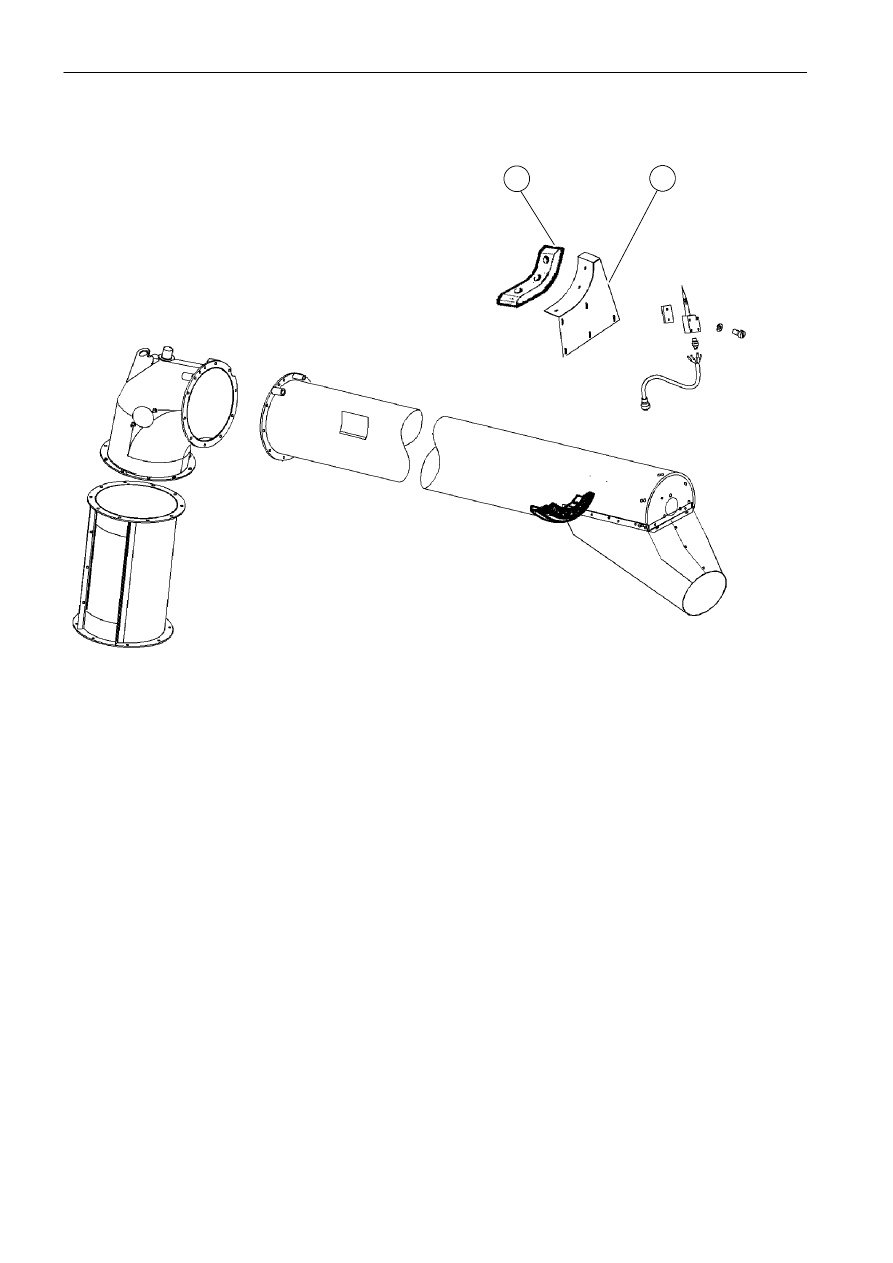

РАЗГРУЗОЧНАЯ ТРУБА

2

1

Отрегулируйте заднюю опору (1) трубы так, чтобы она могла опираться на обрезиненный
профиль (2).

РАЗДЕЛ 80 - НАКОПЛЕНИЕ ЗЕРНА

9

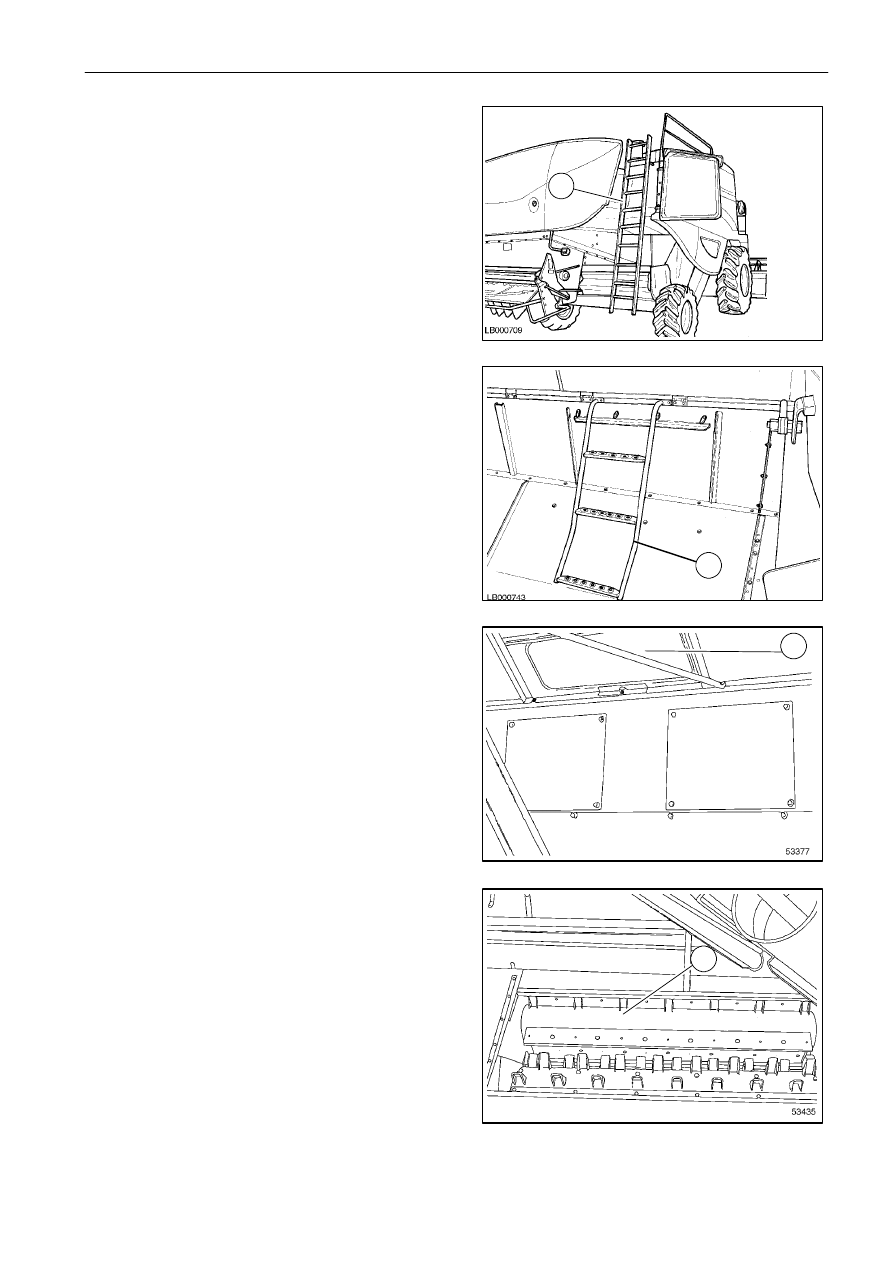

ДОСТУП К ЗЕРНОВОМУ БУНКЕРУ

1.

Задняя лестница для доступа к двигателю
и зерновому бункеру

2.

Внутренняя лестница зернового бункера

3.

Крышка

доступа

к

масляному

фильтру

дизельного

двигателя

(внутри

зернового

бункера).

4.

Крышка

доступа

к

заднему

битеру

и сепаратору MCS (внутри зернового бункера)

7

8

9

3

2

1

4

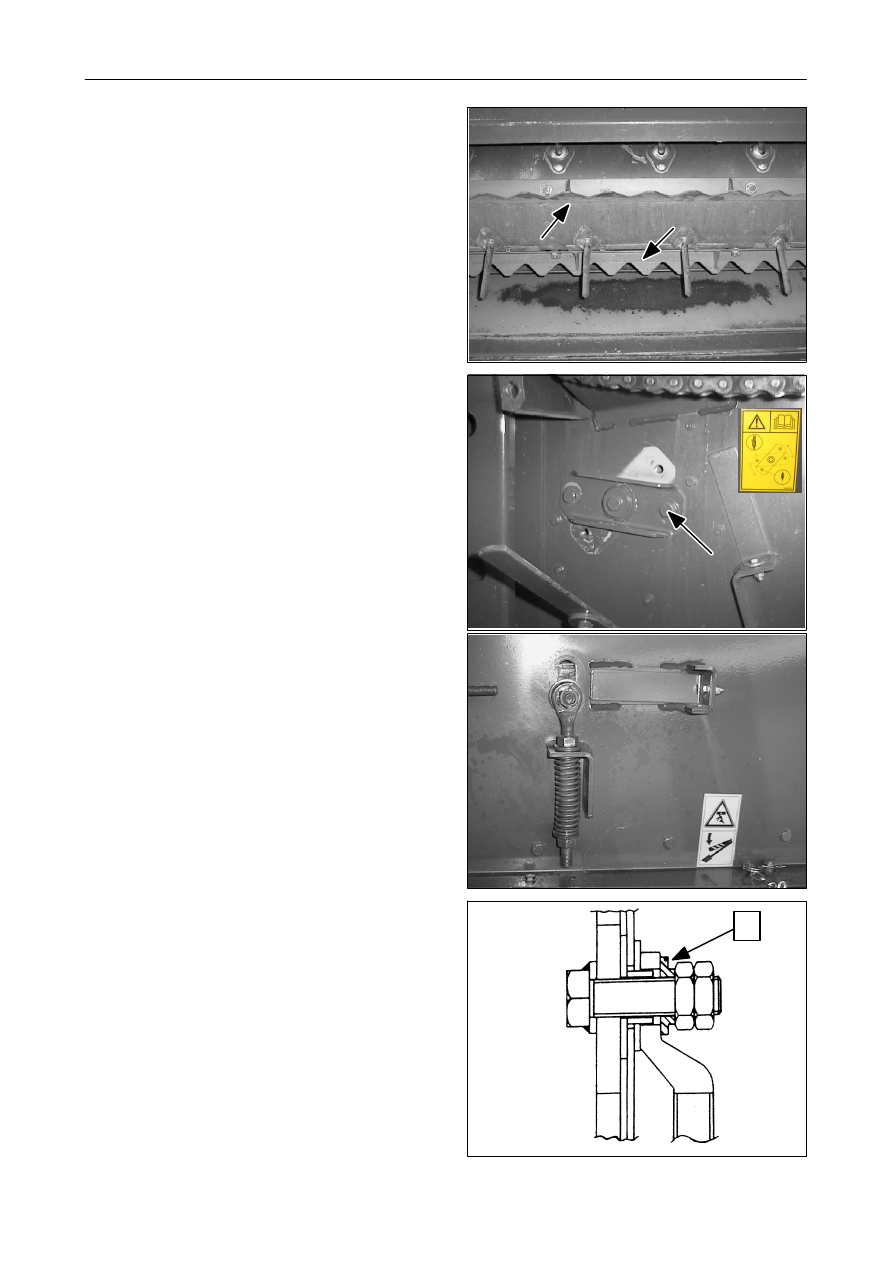

ПЕРЕНАЛАДКА НА КУКУРУЗУ/ЗЕРНОВЫЕ КУЛЬТУРЫ

МОДЕЛИ 5 - 5AL - 6 - 6AL

1

ПЕРЕНАЛАДКА

НА

КУКУРУЗУ/

ЗЕРНОВЫЕ КУЛЬТУРЫ

1.

Используйте

зубчатые

стержни

штыревого подающего ролика.

2.

Передвиньте регулировочную пластину
пальцев подающего ролика в положение
КУКУРУЗА.

3-4.

Зафиксируйте плавающий ролик корпуса
элеватора,

вращая

шайбу

регулировочной

тяги

подвески,

и

затяните на расстоянии 70 мм от днища.

1

2

3

4

1

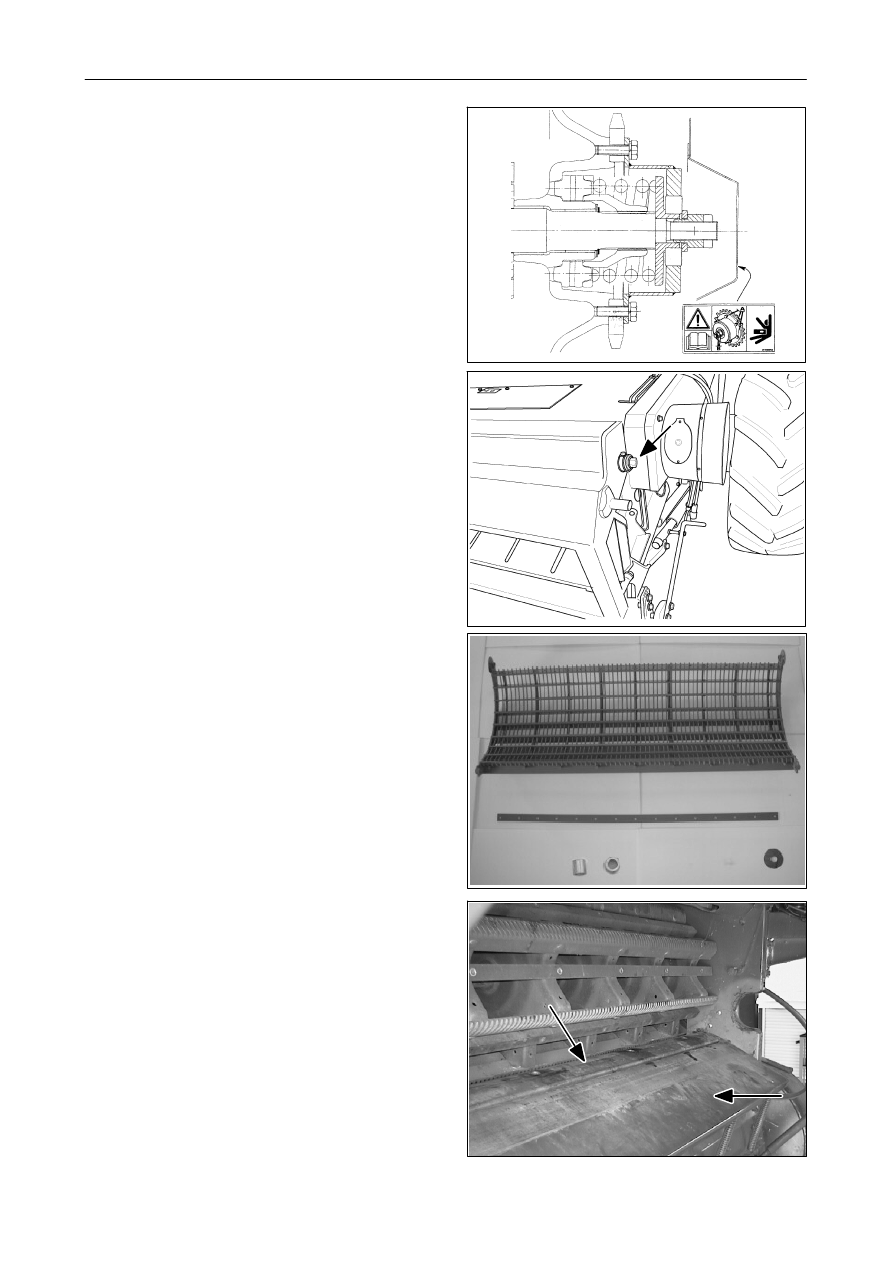

ПЕРЕНАЛАДКА НА КУКУРУЗУ/ЗЕРНОВЫЕ КУЛЬТУРЫ

МОДЕЛИ 5 - 5AL - 6 - 6AL

2

5.

Установите ребро жесткости верхней оси.

6.

Остановите

боковую

загрузку

на

элеваторе. (кроме моделей 5AL - 6AL).

7.

Замените подбарабанье для зерна на
аналогичное для кукурузы, установив
зазор битера на 30 мм спереди и 20 мм -
сзади.

- снимите фартук соломотряса.

8.

Прикрепите

закрывающую

пластину

камнеуловителя
(при

уборке

соевых

культур

закрывающая пластина камнеуловителя
не устанавливается).

5

6

7

8
