РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

8

327201093 - 01 - 2008

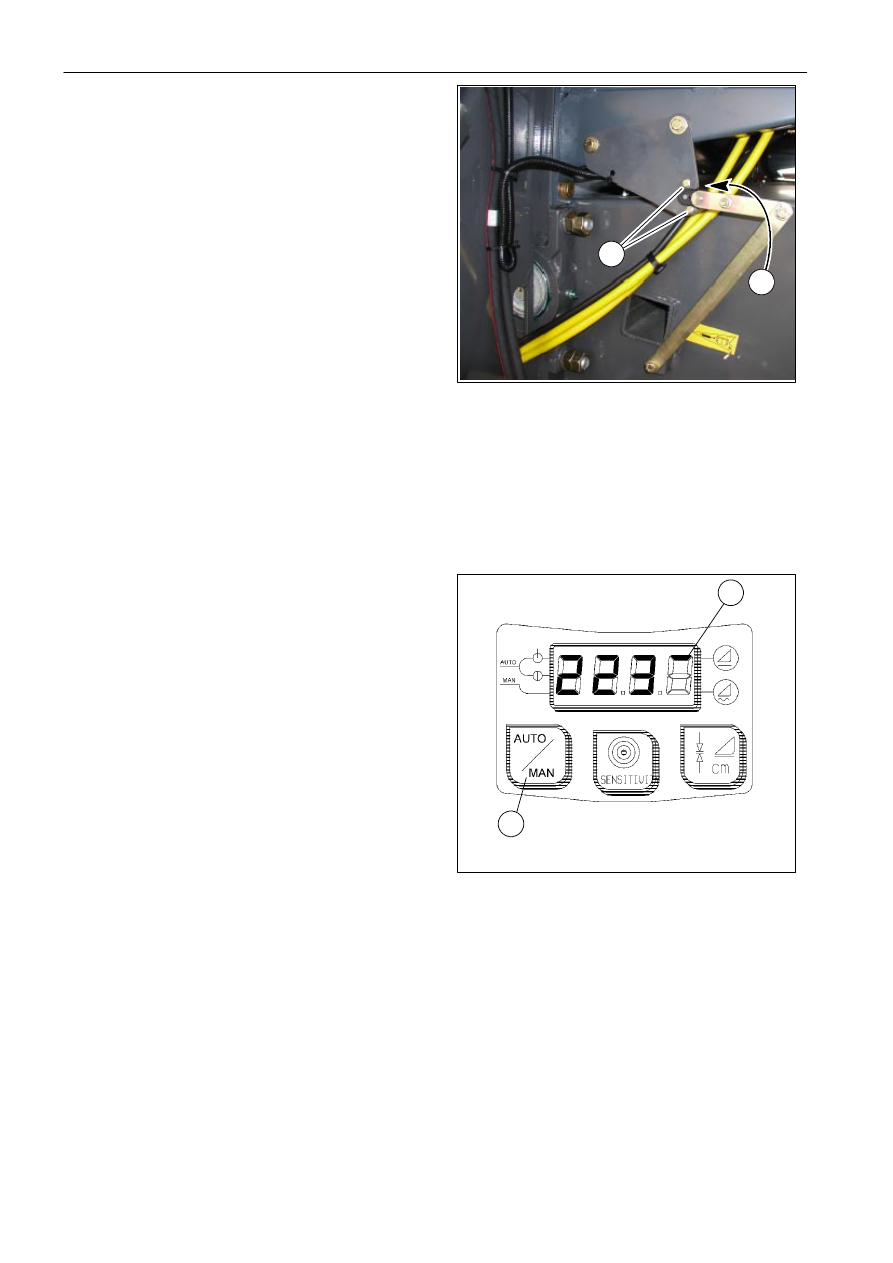

РЕГУЛИРОВКА

УГЛОВЫХ

ДАТЧИКОВ

СИСТЕМЫ

КОНТРОЛЯ

КОРПУСА

ЭЛЕВАТОРА

Регулировка

датчика

угла

положения

(1)

выполняется следующим образом:

a.)установите комбайн на ровной площадке;

b.)поднимите жатку на максимальную высоту;

c.)нажать кнопку АВТОМАТИЧЕСКИЙ/РУЧНОЙ

(2)

блока

электрического

управления

Terra-Control и отпустить ее только после
перемещения кнопки в первое положение;

d.)на

дисплее

отобразится

сегмент

(3)

со

значением 223

± 1 Ω;

e.)при отображении на дисплее другого значения

ослабить два винта (4) и поворачивать датчик
угла положения (1) до получения значения
223

± 1 Ω;

ПРИМЕЧАНИЕ: Для комбайнов с передним
элеватором

WWHU

значение

должно

составлять 237

± 1 Ω.

7

8

3

2

1

4

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

1

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

60 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Сечения - чертежи

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

60 101

Система PFR - Подготовительный и подающий барабан

3

. . . . . . . . . . . . . . . . . . .

60 120

Трансмиссия жатки

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

60 130

Оси, расположенные в корпусе подающего механизма

6

. . . . . . . . . . . . . . . . . . . .

60 130

Дополнительная опора верхней оси корпуса подающего механизма

8

. . . . . . . .

60 140

Механическое соединение жатки

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

НАИМЕНОВАНИЕ ОСНОВНЫХ

ПАРАМЕТРОВ

5 - 5AL

6 - 6AL

Ширина . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1336

1590

Тип верхней оси . . . . . . . . . . . . . . . . . . . . . . . . . . .

с круглым сечением 50 мм

Подшипники верхней оси

кол-во

. . . . . . . . . . . .

2

3

Ограничитель момента . . . . . . . . . . . . . . . . . . . .

с зубчатыми кольцами

Зубчатые колеса верхней оси

кол-во

. . . . . . . .

3

4

Цепь

кол-во

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2+1

4

Поперечины, модели 5 - 6

кол-во

. . . . . . . . . . . .

26

Поперечины, модели 5AL - 6AL

кол-во

. . . . . . .

30

Положение стержней . . . . . . . . . . . . . . . . . . . . . .

чередующееся

Нижний барабан . . . . . . . . . . . . . . . . . . . . . . . . . .

плавающий

Натяжение цепи . . . . . . . . . . . . . . . . . . . . . . . . . . .

автоматическое

Механизм реверсирования . . . . . . . . . . . . . . . . .

с ремнем, работающим одновременно на жатке

и элеваторе

PFR - Подготовительный и подающий
барабан . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

стандартное

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

2

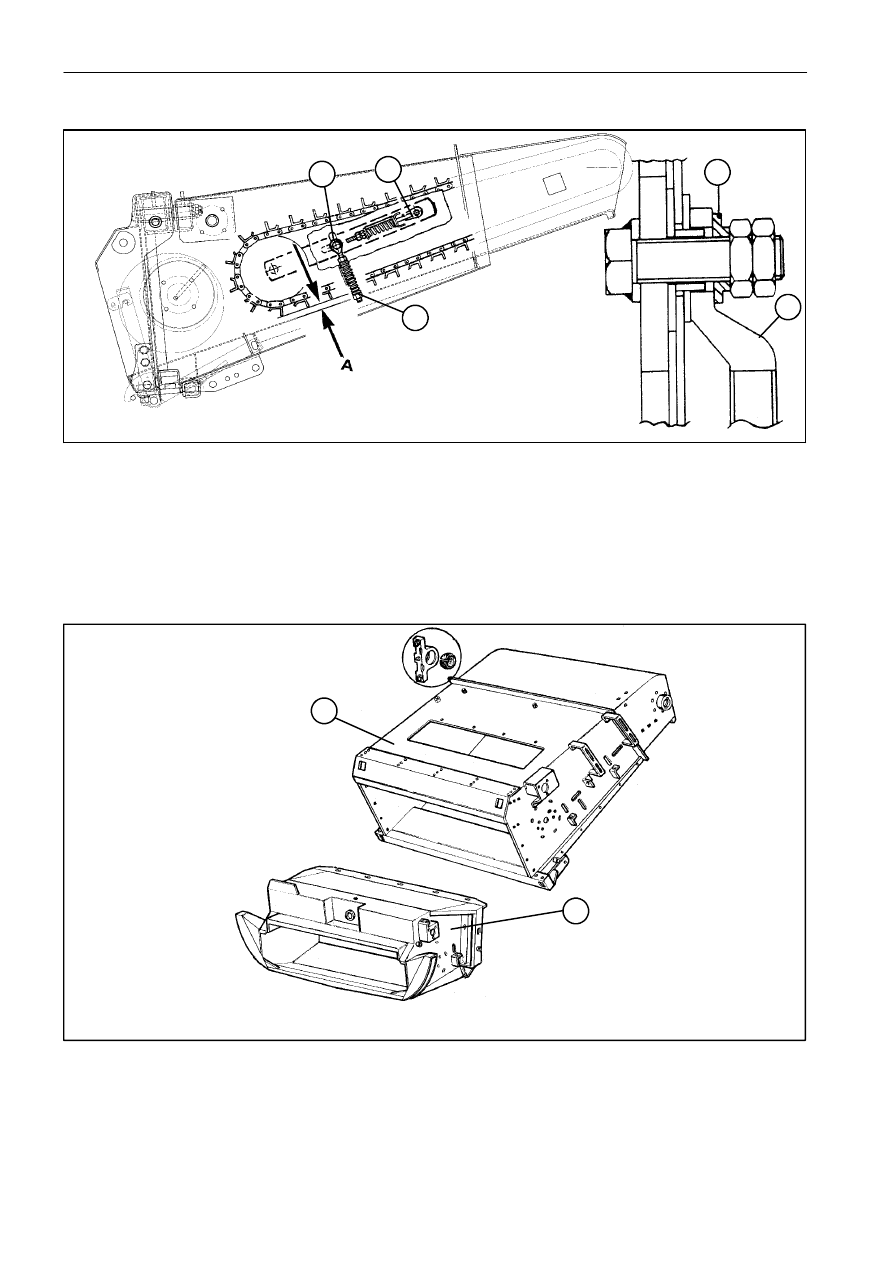

СЕЧЕНИЯ - ЧЕРТЕЖИ

1

4

3

4

1

3

Правильное натяжение цепи элеватора обеспечивается устройствами автоматического натяжения (1).

Положение плавающего ролика (2) изменяется посредством тяг (3).

Базовая установка зазора A составляет 12

÷ 15 мм для пшеницы и 25 мм для сои и других бобовых культур.

Для кукурузы и подсолнечника установите зазор А 70 мм, остановив качание валика (2)
и перевернув шайбу (4), как показано на рисунке.

КОРПУС ЭЛЕВАТОРА - модели 5AL / 6AL

2

1

2

-

Элеватор (1) и удлинитель (2) предназначены для использования с моделями 5AL - 6AL.

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

3

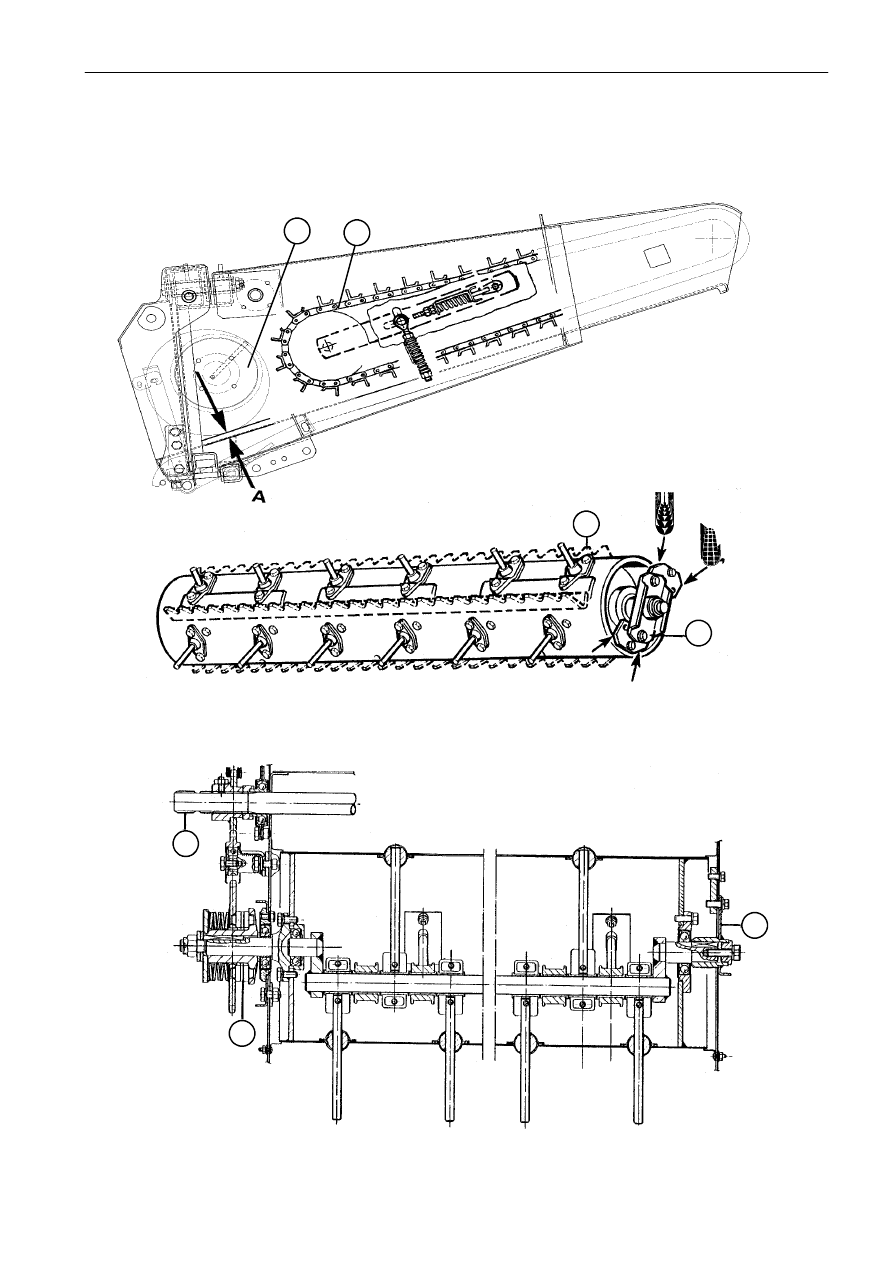

Подраздел 60 101 - СИСТЕМА PFR

1-

Многоцелевой подающий ролик

2-

Цепи с чередующимися штангами

A= пшеница: 15 мм - кукуруза: 80 мм

3

4

-

При обработке кукурузы, присоедините соответствующие штанги (3) к ролику
и ограничьте ход пальцев, закрепив пластину (4) в положение для кукурузы,
чтобы облегчить прохождение массы.

5-

Нижняя ось элеватора

6-

Ограничитель крутящего момента

с зубчатыми кольцами

5

6

4

2

1
