ВВЕДЕНИЕ

◊ На дату публикации, содержание настоящего Руководства было пересмотрено.

В связи с тем, что фирма AGCO постоянно модернизирует свой модельный ряд, в публикацию могут
не попасть данные технического или коммерческого характера, касающиеся обновлений, а также
требований законодательныхактов некоторыхстран.
В случае возникновения вопросов обратитесь в службу продаж и технического обслуживания
фирмы AGCO.

IВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ

◊ Все работы по ремонту и техническому обслуживанию должны выполняться специалистами

станций обслуживания AGCO, в строгом соответствии с инструкциями, и при необходимости,
с использованием специальныхинструментов.

◊ Любое лицо, выполняющее вышеуказанные операции без соблюдения указаний, несет

ответственность за возникшие повреждения.

◊ Изготовитель и все организации, входящие в его сбытовую цепь, включая, но не ограничиваясь

национальными, региональными или местными дилерами, снимают с себя любую ответственность
за повреждения, возникшие в результате неполадок в работе деталей и/или компонентов,
не одобренныхизготовителем, включая используемые для тех

нического обслуживания или

ремонта изделий, произведенныхили распространяемыхизготовителем.
На продукцию, производимую или распространяемую изготовителем, не будут даваться или
распространяться какие бы то ни было гарантийные обязательства, в случае поломок, возникших
в результате неудовлетворительной работы деталей и/или компонентов, не прошедшиходобрение
изготовителя.

АВТОРСКИЕ ПРАВА НА ЛИТЕРАТУРНЫЕ И ХУДОЖЕСТВЕННЫЕ ПРОИЗВЕДЕНИЯ

ПРИНАДЛЕЖАТLAVERDA S.p.A.

Воспроизведение текста и рисунков, даже частичное,

не разрешается.

ОТПЕЧАТАНО В ИТАЛИИ

AGCO Limited - Banner Lane Coventry - England CV4 9GF

ОБСЛУЖИВАНИЕ

Издание №. 327201093 - Издание первое - 01 - 2008

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

3

327201093 - 01 - 2008

РАЗДЕЛ

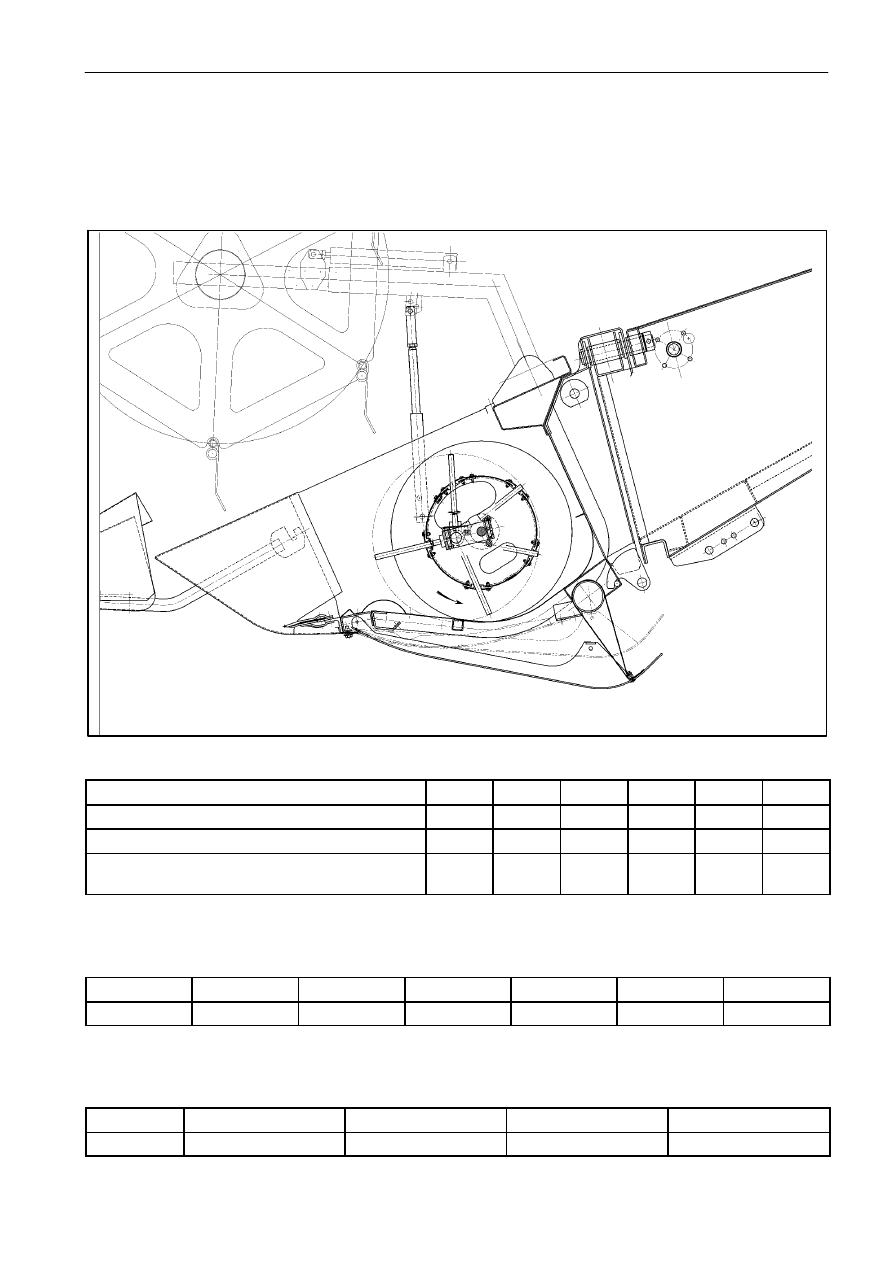

КОНТУР ЗЕРНОУБОРОЧНОЙ ЖАТКИ С УСТРОЙСТВОМ GSAX

Ширина захвата жатки

4,20

4,80

5,40

6,00

6,60

7,60

Чувствительные салазки

кол-во

2

2

2

2

2

2

Датчики устройства Terra-Control

кол-во

2

2

2

2

2

2

Рабочий диапазон устройства Terra-Control

от 5 до

18 см

от 5 до

18 см

от 5 до

18 см

от 5 до

18 см

от 5 до

18 см

от 5 до

18 см

Система GSAX установлена на жатки с серийными номерами выше:

МОДЕЛЬ

4,20

4,80

5,40

6,00

6,60

7,60

РАМА №

723000140

733001198

743001128

753000653

763000220

773000020

Комбайны, оснащенные электрической системой, предназначенной для использования системы GSAX ,
имеют серийные номера выше:

МОДЕЛЬ

5

5 AL

6

6 AL

РАМА №

552310097

552410055

563010120

563410051

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

4

327201093 - 01 - 2008

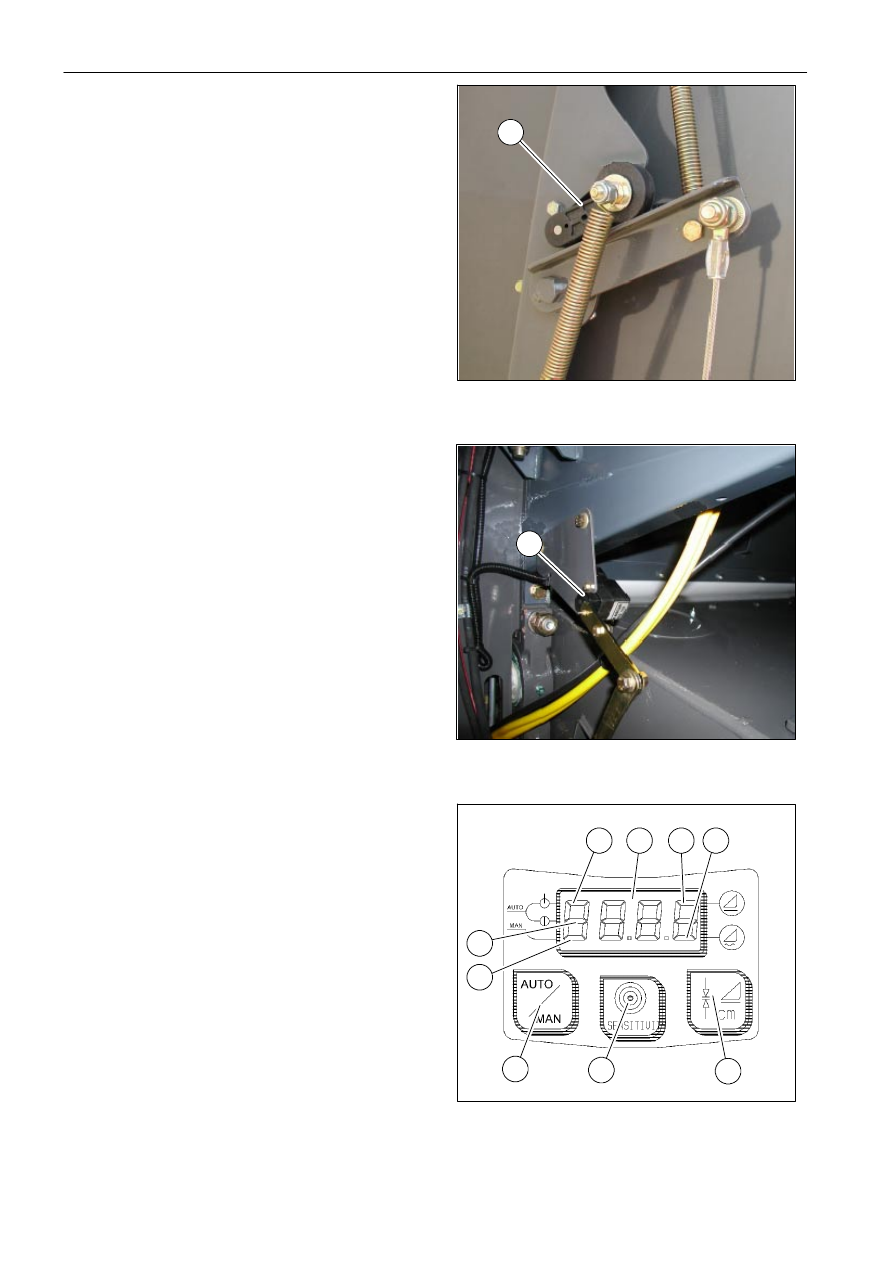

УСТРОЙСТВО

TERRA CONTROL

Предназначено только для жаток с
серийными номерами от:

4.20 - 723000140
4.80 - 733001198
5.40 - 743001128
6.00 - 753000653
6.60 - 763000220
7.60 - 773000020

Электронное

управление

Terra-Control

позволяет

управлять

положением

жатки

с сиденья оператора посредством трех угловых
датчиков: два их них (А) расположены на правой
и левой сторонах жатки и один (В) - на правой
стороне корпуса переднего элеватора.

Система работает в двух режимах; при помощи
клавиши

АВТОМАТИЧЕСКИЙ/РУЧНОЙ

(AUTO/MAN)

(2)

можно

легко

переключать

режимы работы.

-

РУЧНОЙ:

на

двухпозиционном

цифровом

дисплее (1) индикация фактической высоты
скашивания в см.
Оператор

выполняет

регулировку

жатки

вручную (сегмент 3 горит);

-

АВТОМАТИЧЕСКИЙ: жатка автоматически
возвращается

в

положение,

сохраненное

оператором (сегмент 8 горит).

1

2

3

2

9

7

5

6

1

4

8

3

A

B

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

7

327201093 - 01 - 2008

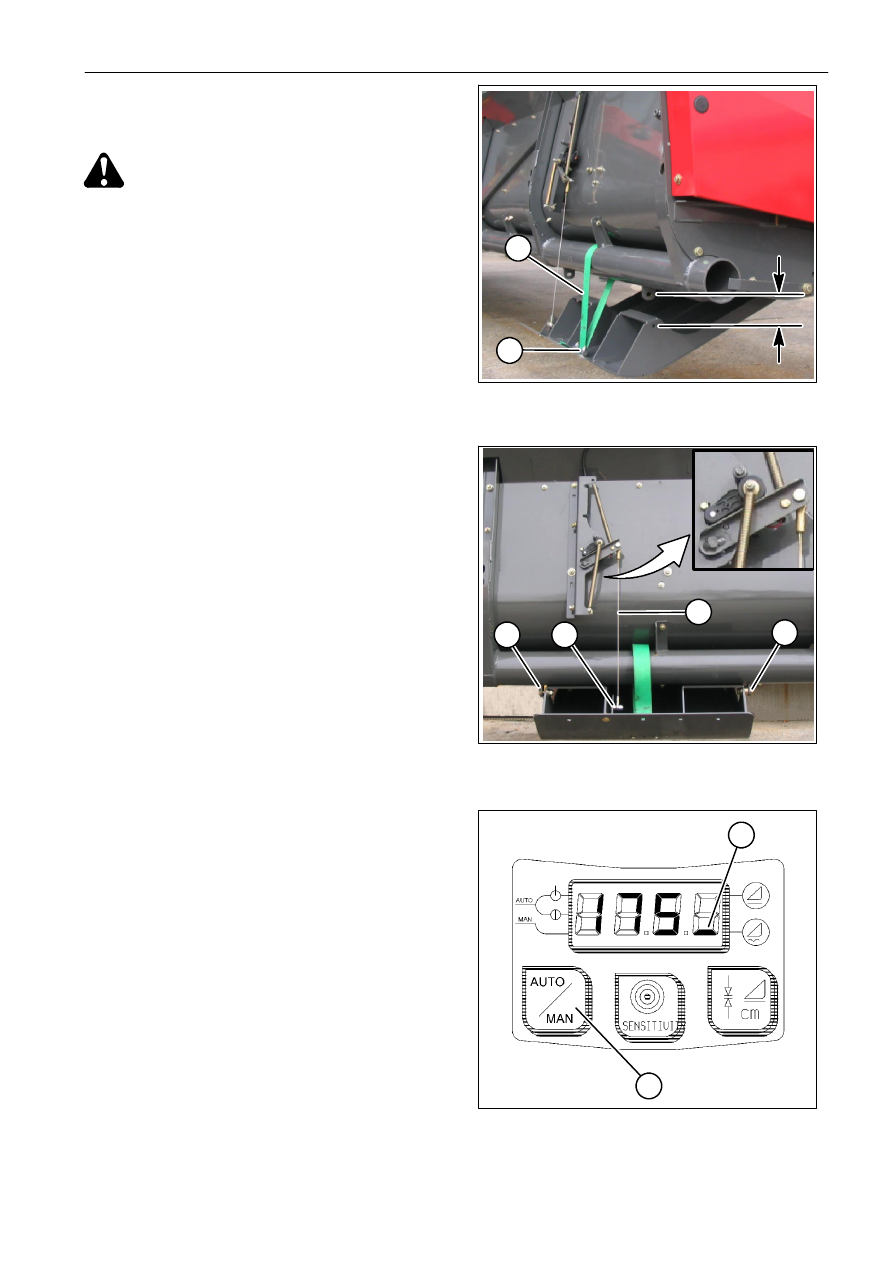

РЕГУЛИРОВКА

УГЛОВЫХ

ДАТЧИКОВ

СИСТЕМЫ

КОНТРОЛЯ

ПОЛОЖЕНИЯ

ЖАТКИ

ОПАСНО:

опасность

сдавливания,

пореза или ударов. Ни в коем случае не
забираться под жатку до техпор, пока на

подъемные гидроцилиндры не будут установлены
предохранительные замки; предохранительные
замки

следует

устанавливать

также

при

транспортировке жатки по дорогам.

Регулировка

салазок

и

соответствующих

датчиков угла положения имеет очень большое
значение, поскольку от этого зависит работа:

-

Система TERRA CONTROL (вертикальное
положение жатки);

-

Система

GSAX

(поперечное

положение

жатки);

-

Счетчик гектаров.

Это выполняется следующим образом:

a.)Установите жатку на комбайн и подсоедините

электрический кабель к гнезду;

b.)Поднимите

жатку

и

вставьте

защитную

прокладку в гидроподъемник;

c.)Медленно опустите жатку так, чтобы она

плотно села на защитную прокладку;

d.)Установите салазки таким образом, чтобы

расстояние (между центрами отверстий)
составляло 115 мм

±1;

e.)Заблокируйте положение салазок. Для этого

необходимо застопорить ремень (1) с помощью
фиксатора (2).

f.) Повторите

операцию

на

противоположной

стороне;

g.)Поднимите одну из двух салазок и закрепите ее

с помощью болтов (3);

h.)Нажмите

кнопку

переключателя

АВТОМАТИЧЕСКИЙ/РУЧНОЙ на электронной
коробке системы Terra Control и отпустите ее
только после того, как ключ впрыска будет
установлен в первое положение.

i.) Нажмите

кнопку

выключателя

АВТОМАТИЧЕСКИЙ/РУЧНОЙ

(4)

еще

раз;

на дисплее отобразится сегмент (8) и его
значение 175

Ω;

j.) Если на дисплее отобразится другое значение,

с помощью фиксатора (6) отрегулируйте трос
(5) так, чтобы отобразилось значение 175

Ω;

k.)Повторите

операцию

на

противоположной

стороне;

ПРИМЕЧАНИЕ: При выполнении операций по
регулировке

датчика

угла

положения

одни

салазки

должны

быть

открыты,

а

другие,

расположенные на противоположной стороне,
закрыты.

l.)Верните ключ зажигания в положение 0.

4

5

6

1

A

2

6

5

3

3

4

8
