Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 156

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

2

327201092 - 01 - 2007

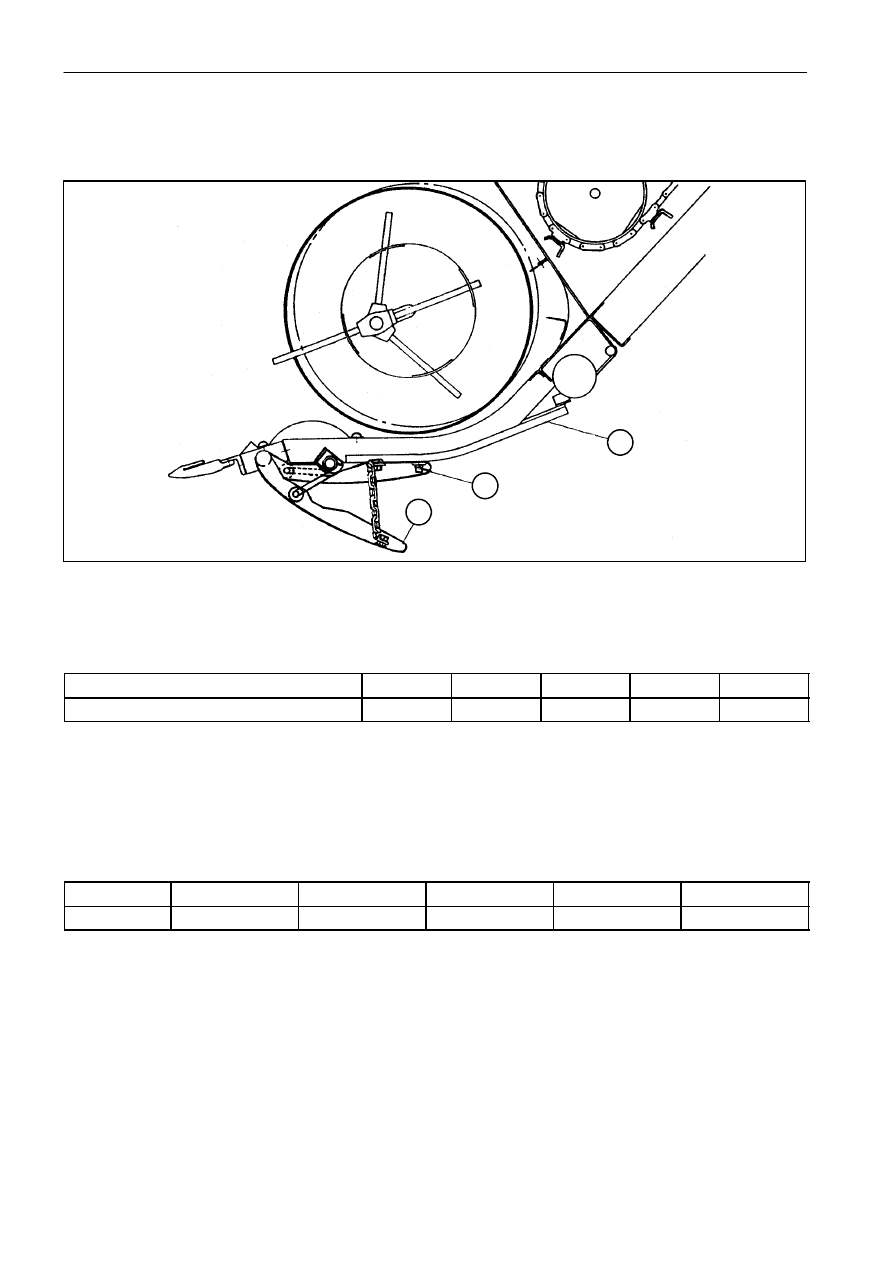

ВИД В РАЗРЕЗЕ

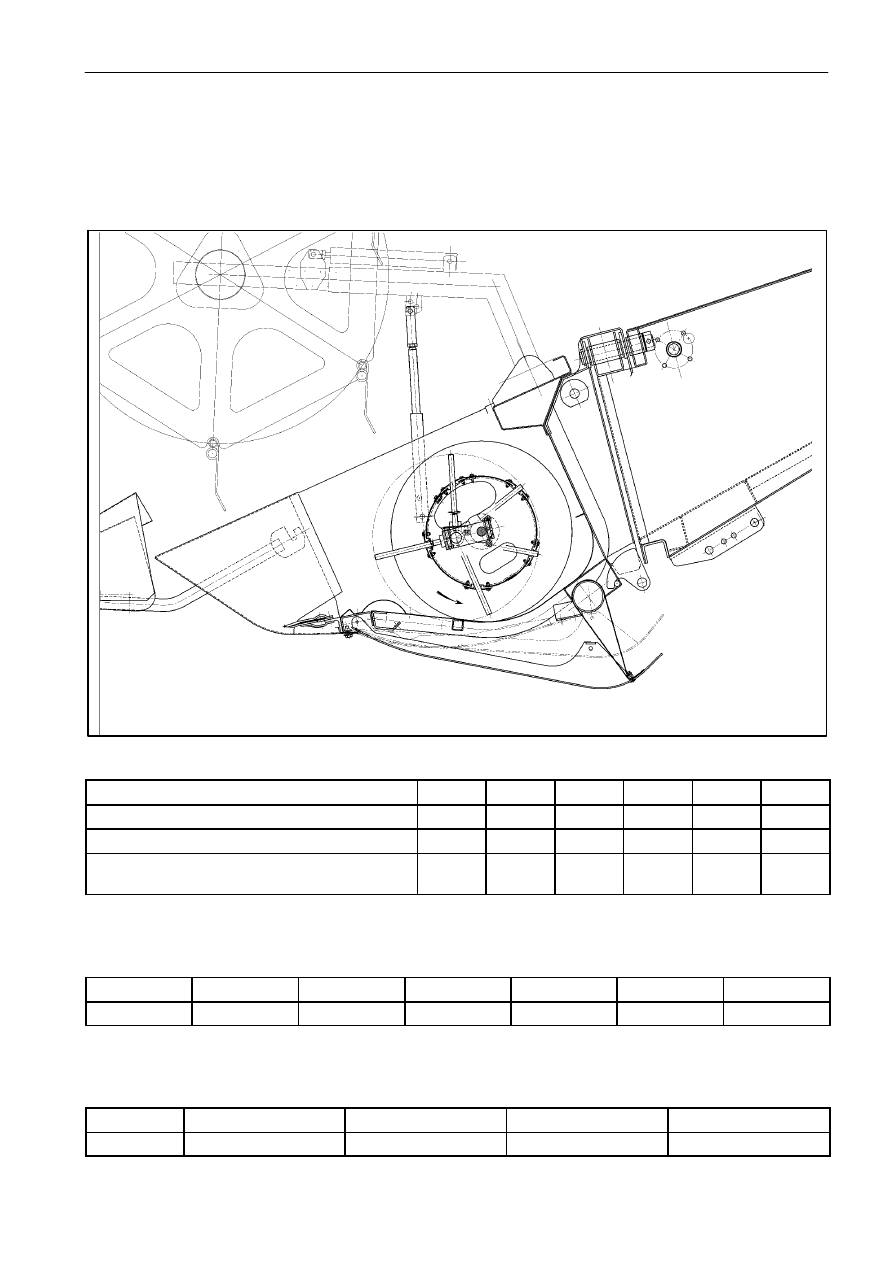

КОНТУР ЖАТКИ С УСТРОЙСТВОМ GSA

2

3

1

Подвижные салазки (1) могут быть закреплены на неподвижных салазках (2) болтами (3), что исключает
управление боковым движением жатки.

Ширина захвата жатки

4,20

4,80

5,40

6,00

6,60

Салазки в открытом положении

ед.

2

2

2

2

2

ПРИМЕЧАНИЕ:

Система GSA установлена на жатки с перечисленными ниже номерами рамы:

МОДЕЛЬ

4,20

4,80

5,40

6,00

6,60

РАМА №

723000139

733001197

743001127

753000652

736000219

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

3

327201092 - 01 - 2007

РАЗДЕЛ

КОНТУР ЖАТКИ С УСТРОЙСТВОМ GSAX

Ширина захвата жатки

4,20

4,80

5,40

6,00

6,60

7,60

Чувствительные салазки

кол-во

2

2

2

2

2

2

Датчики устройства Terra-Control

кол-во

2

2

2

2

2

2

Рабочий диапазон устройства Terra-Control

от 5 до

20 см

от 5 до

20 см

от 5 до

20 см

от 5 до

20 см

от 5 до

20 см

от 5 до

20 см

Система GSAX установлена на жатки с серийными номерами выше:

МОДЕЛЬ

4,20

4,80

5,40

6,00

6,60

7,60

РАМА №

723000140

733001198

743001128

753000653

736000220

773000020

Комбайны, оснащенные электрической системой, предназначенной для использования системы GSAX,
имеют серийные номера выше:

МОДЕЛЬ

5

5 AL

6

6 AL

РАМА №

552310097

552410055

563010120

563410051

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

4

327201092 - 01 - 2007

УСТРОЙСТВО

TERRA CONTROL

Предназначено только для жаток с
серийными номерами от:

4.20 - 723000140
4.80 - 733001198
5.40 - 743001128
6.00 - 753000653
6.60 - 736000220
7.60 - 773000020

Электронное

управление

Terra-Control

позволяет

управлять

положением

жатки

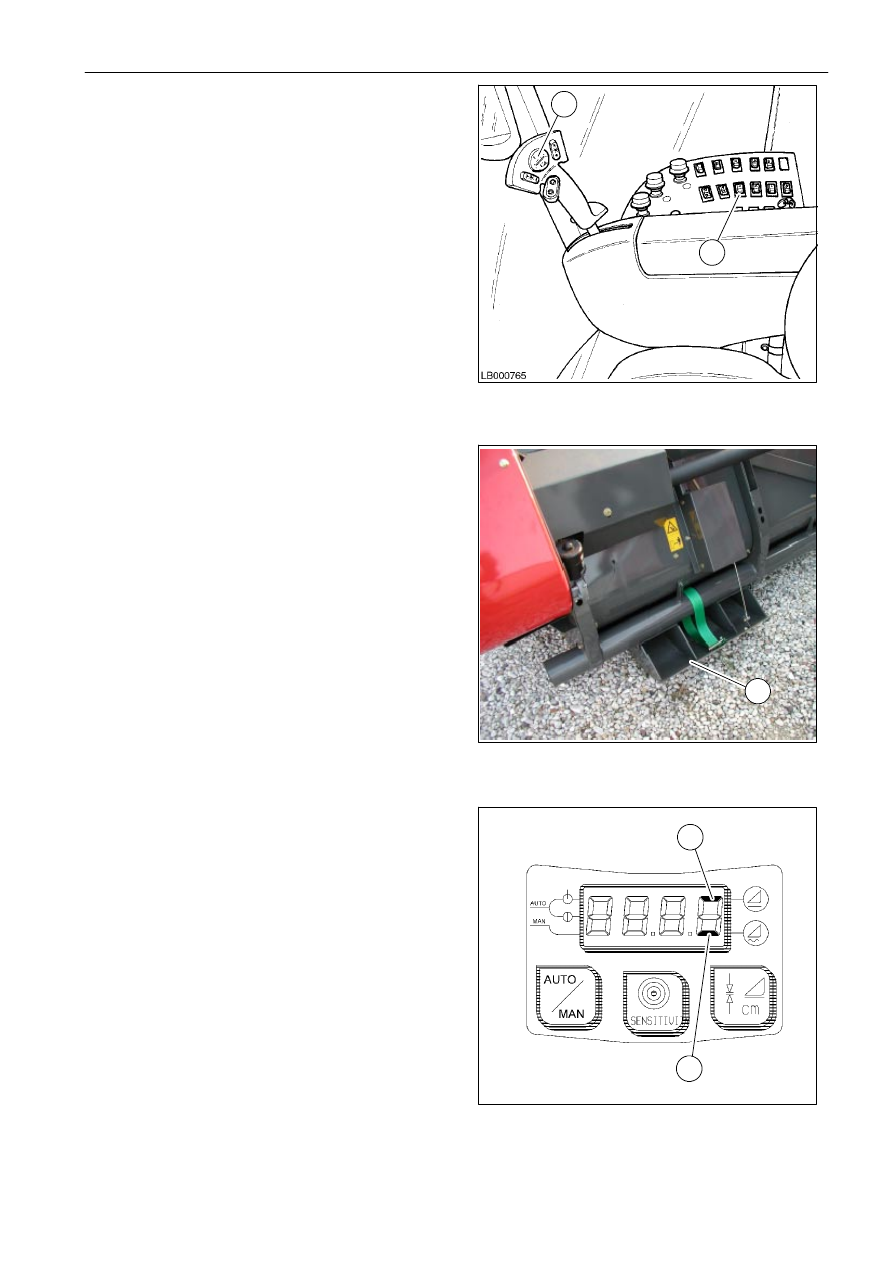

с сиденья оператора посредством трех угловых
датчиков: два их них (А) расположены на правой
и левой сторонах жатки и один (В) - на правой
стороне корпуса переднего элеватора.

Система работает в двух режимах; при помощи
клавиши

АВТОМАТИЧЕСКИЙ/РУЧНОЙ

(AUTO/MAN)

(2)

можно

легко

переключать

режимы работы.

-

РУЧНОЙ:

на

двухпозиционном

цифровом

дисплее (1) индикация фактической высоты
скашивания в см.
Оператор

выполняет

регулировку

жатки

вручную (сегмент 3 горит);

-

АВТОМАТИЧЕСКИЙ: жатка автоматически
возвращается

в

положение,

сохраненное

оператором (сегмент 8 горит).

1

2

3

2

9

7

5

6

1

4

8

3

A

B

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

5

327201092 - 01 - 2007

ВАЖНОЕ ЗАМЕЧАНИЕ: автоматический режим
можно

временно

деактивировать

и

снова

активировать

нажатием

клавиши

С

на

многофункциональном рычаге.

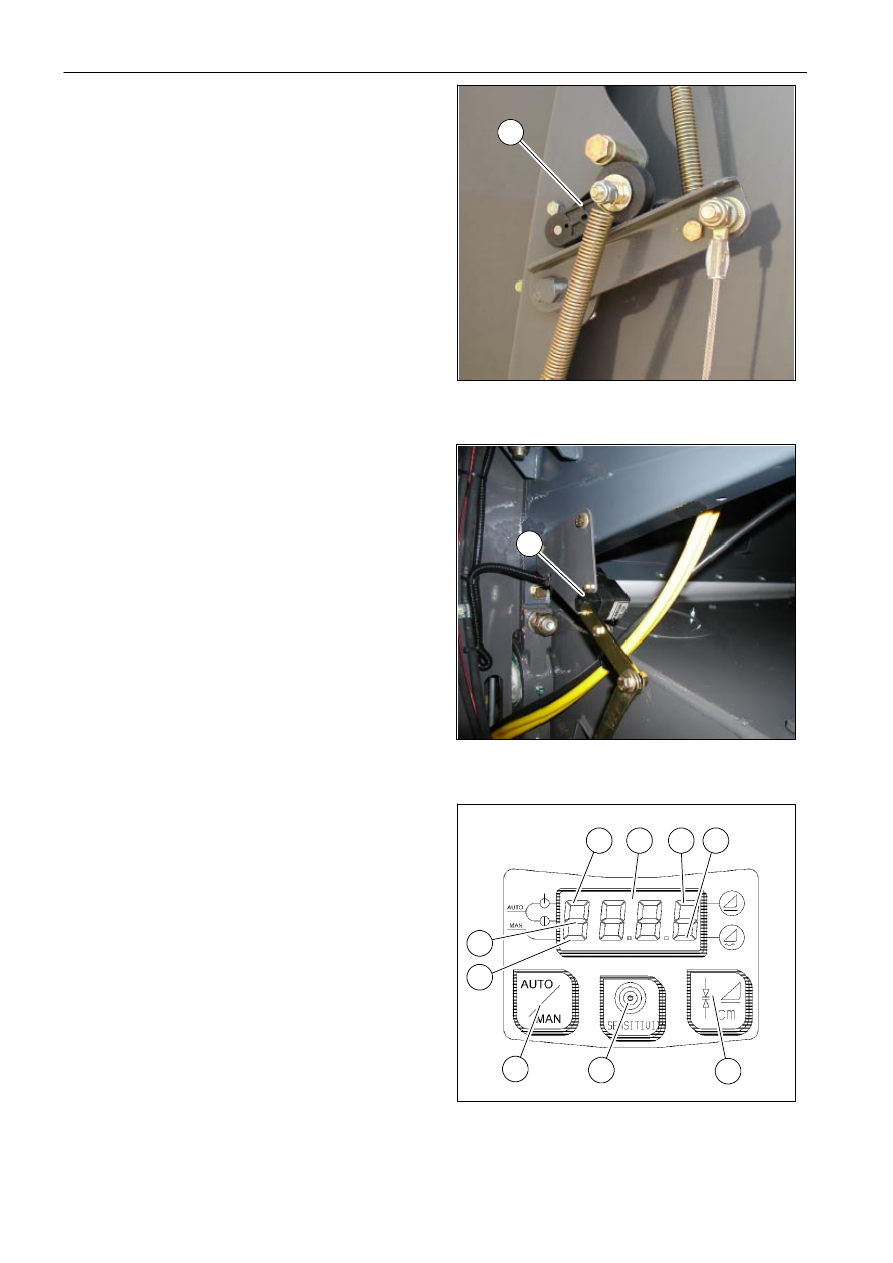

Система Terra-Control может работать в двух
режимах (выбор режима работы переключателем
D на панели управления):

-

ПОПЕРЕЧНОЕ

САМОУСТАНАВЛИВАНИЕ:

диапазон

программируемой

высоты

скашивания от 5 до 18 см; подвижные
салазки (E)

жатки всегда касаются земли

(сегмент 5 включен).

-

АВТОМАТИЧЕСКИЙ КОНТРОЛЬ ВЫСОТЫ:
диапазон

программируемой

высоты

скашивания от 10 до 50 см; жатка всегда
поднята над землей (сегмент 6 включен).

4

5

6

6

5

D

C

E
