РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

6

327201092 - 01 - 2007

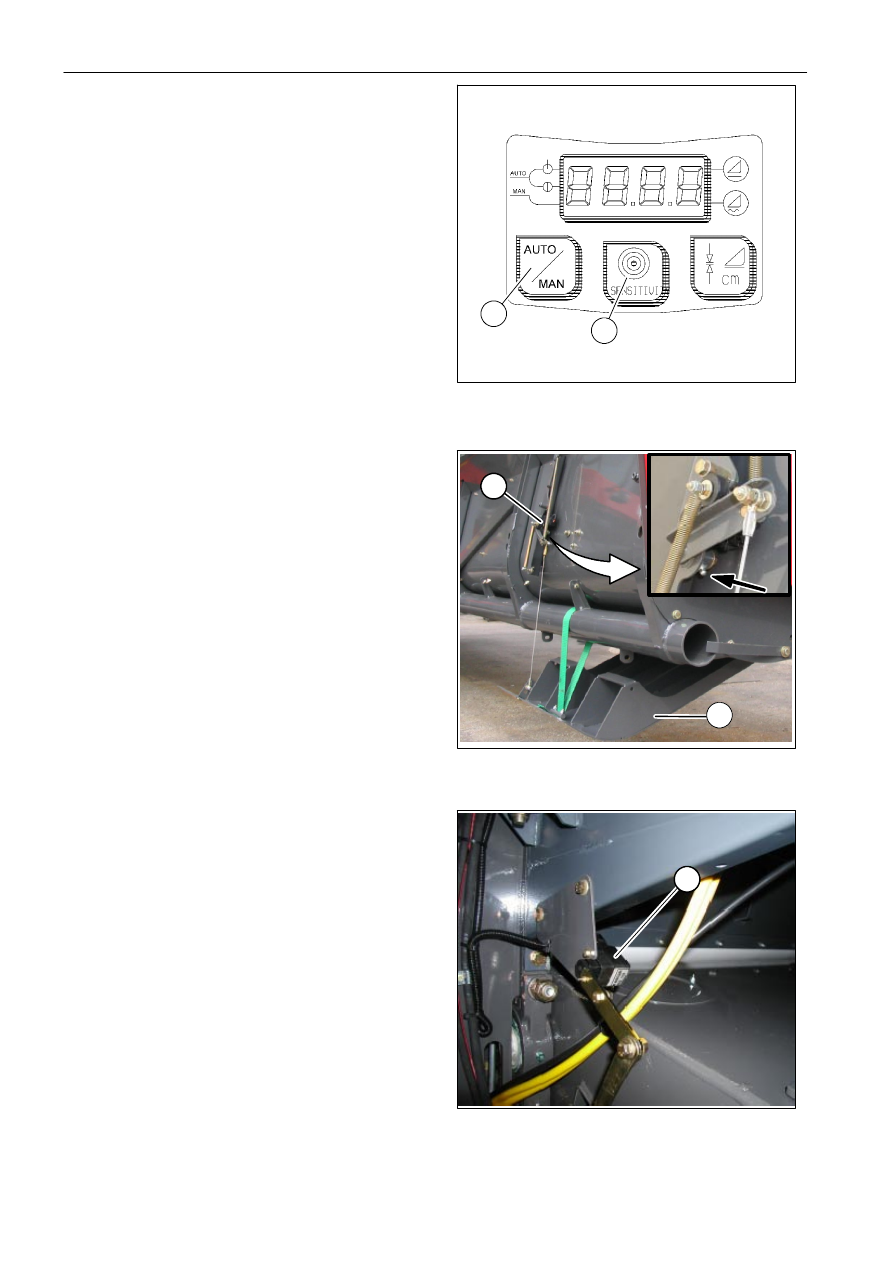

УСТРОЙСТВО TERRA-CONTROL
РАБОЧАЯ ЧУВСТВИТЕЛЬНОСТЬ

Чувствительность управления можно настраивать
АВТОМАТИЧЕСКИ.

Чувствительность

определяется

диапазоном

нечувствительности

системы и может принимать значения от 1 до 5.

ПРИМЕЧАНИЕ: значения от 1 до 5 соответствуют
единице измерения в сантиметрах. Если выбран

автоматический

контроль

высоты,

значения

удваиваются.

Контроль чувствительности

Для проверки текущего значения чувствительности
нажать и удерживать некоторое время клавишу (9)

 ЧУВСТВИТЕЛЬНОСТЬ" (SENSITIVITY). В течение

одной секунды появляется индикация заданного
значения, затем система возвращается в режим

работы, выбранный ранее клавишей AUTO/MAN.

Калибровка чувствительности
Удерживать

нажатой

клавишу

(9)

 ЧУВСТВИТЕЛЬНОСТЬ" (SENSITIVITY), пока не
начнется

прокрутка

значений

от

1

до

5.

Когда появится индикация нужного значения,
отпустить

клавишу

(9):

теперь

заданным

значением

является

последнее

считанное

значение. После выполнения этой операции
система

возвращается

в

режим

ручного

управления MANUAL.

Нажать

клавишу

AUTO-MAN

(2)

для

переключения на АВТОМАТИЧЕСКИЙ режим
работы.

Предлагаемые значения чувствительности

Запрограммированная

высота

(в см)

Чувствит-

ельность

5 - 7

2

8 - 12

3

13 - 18

4

ПРИМЕЧАНИЕ: более высокие значения жменьше
вмешательств в работу регулирующего клапана и

лучше стабильность жатки.
Более низкие значения жповышение точности

скашивания.

ВАЖНОЕ

ЗАМЕЧАНИЕ:

для

обеспечения

правильного

функционирования

системы

TERRA-CONTROL ежедневно проверять:
a. чистоту зоны вокруг реостатов A и B.
b. Эффективность

и

чистоту

подвижных

салазок жатки Е.

c. правильность

вращения

соединения

потенциометра

A;

при

необходимости,

заправьте смазкой BP ENER GREASE LC2M
масленку,

отмеченную

черной

стрелкой.

Повторить эту операцию на противоположной
стороне.

7

8

9

2

9

A

E

B

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

7

327201092 - 01 - 2007

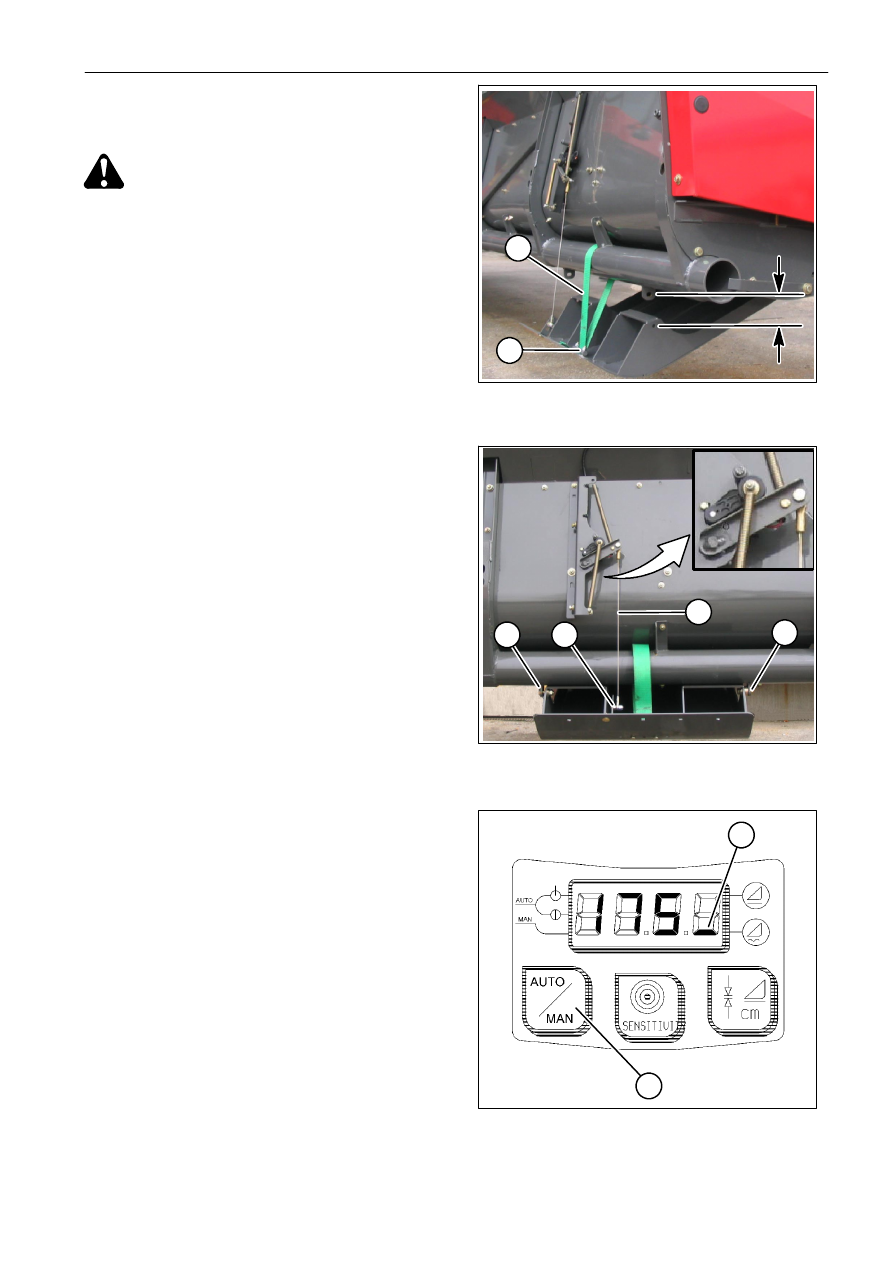

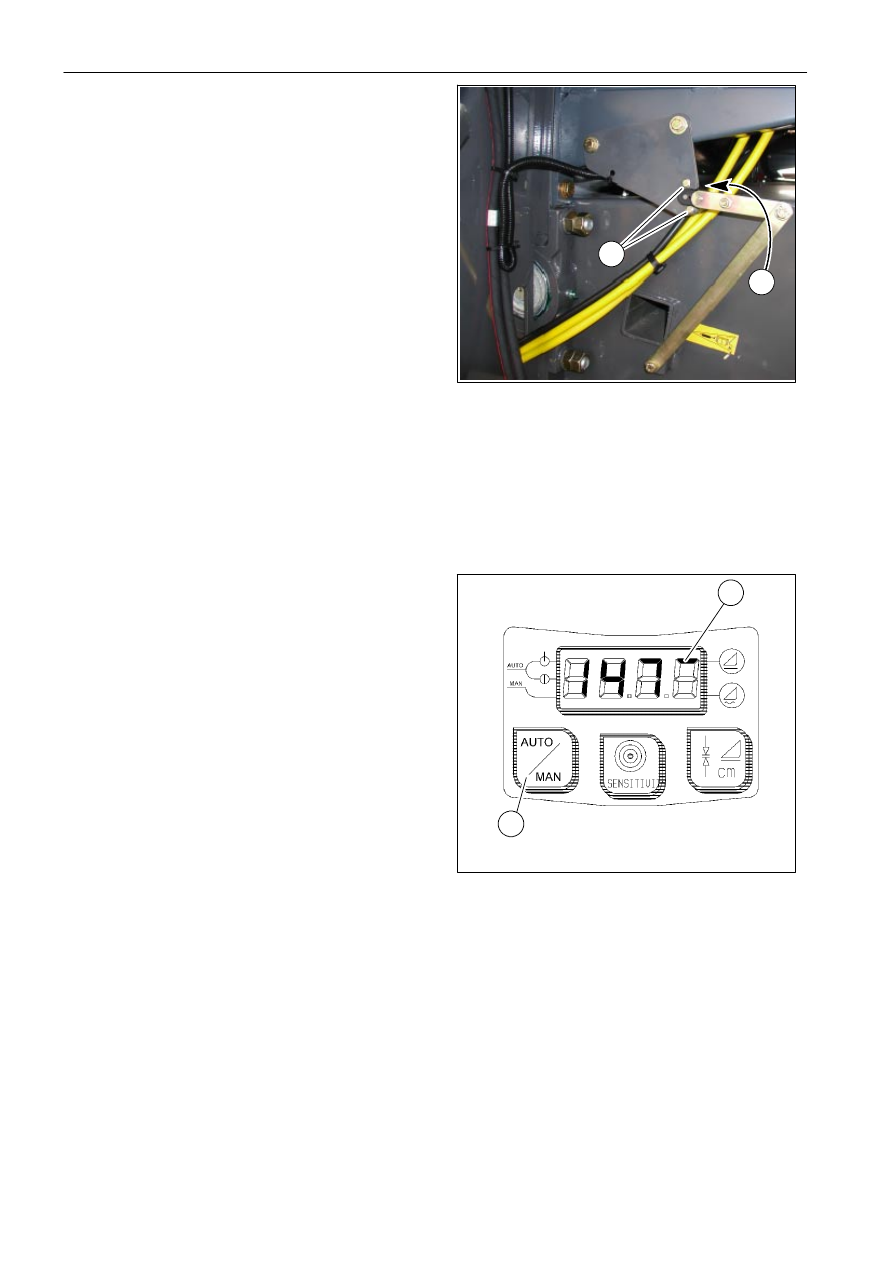

РЕГУЛИРОВКА

УГЛОВЫХ

ДАТЧИКОВ

СИСТЕМЫ

КОНТРОЛЯ

ПОЛОЖЕНИЯ

ЖАТКИ

ОПАСНО:

опасность

сдавливания,

пореза или ударов. Ни в коем случае не
забираться под жатку до техпор, пока на

подъемные гидроцилиндры не будут установлены
предохранительные замки; предохранительные
замки

следует

устанавливать

также

при

транспортировке жатки по дорогам.

Регулировка

салазок

и

соответствующих

датчиков угла положения имеет очень большое
значение, поскольку от этого зависит работа:

-

Система TERRA CONTROL (вертикальное
положение жатки);

-

Система GSAX (поперечное положение жатки);

-

Счетчик гектаров.

Это выполняется следующим образом:

a.)Установите жатку на комбайн и подсоедините

электрический кабель к гнезду;

b.)Поднимите

жатку

и

вставьте

защитную

прокладку в гидроподъемник;

c.)Медленно опустите жатку так, чтобы она

плотно села на защитную прокладку;

d.)Установите салазки таким образом, чтобы

расстояние A (между центрами отверстий)
составляло 115 мм

±1;

e.)Заблокируйте положение салазок. Для этого

необходимо застопорить ремень (1) с помощью
фиксатора (2).

f.) Повторите

операцию

на

противоположной

стороне;

g.)Поднимите одну из двух салазок и закрепите ее

с помощью болтов (3);

h.)Нажмите

кнопку

переключателя

АВТОМАТИЧЕСКИЙ/РУЧНОЙ на электронной
коробке системы Terra Control и отпустите ее
только после того, как ключ впрыска будет
установлен в первое положение.

i.) Нажмите

кнопку

выключателя

АВТОМАТИЧЕСКИЙ/РУЧНОЙ

(4)

еще

раз;

на дисплее

отобразится

сегмент

(8)

и

его

значение 175;

j.) Если на дисплее отобразится другое значение,

с помощью фиксатора (6) отрегулируйте трос
(5) так, чтобы отобразилось значение 175;

k.)Повторите

операцию

на

противоположной

стороне;

ПРИМЕЧАНИЕ: При выполнении операций по
регулировке

датчика

угла

положения

одни

салазки

должны

быть

открыты,

а

другие,

расположенные на противоположной стороне,
закрыты.

l.)Верните ключ зажигания в положение 0.

10

11

12

1

A

2

6

5

3

3

4

8

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

8

327201092 - 01 - 2007

РЕГУЛИРОВКА

УГЛОВЫХ

ДАТЧИКОВ

СИСТЕМЫ КОНТРОЛЯ КОРПУСА ЭЛЕВАТОРА

Регулировка

датчика

угла

положения

(1)

выполняется следующим образом:

a.)поднять жатку на 40 см над уровнем земли

(на плоской поверхности);

b.)нажать кнопку АВТОМАТИЧЕСКИЙ/РУЧНОЙ

(2)

блока

электрического

управления

Terra-Control и отпустить ее только после
перемещения кнопки в первое положение;

c.)на

дисплее

отобразится

сегмент

(3)

со

значением 147;

d.)при отображении на дисплее другого значения

ослабить два винта (4) и поворачивать датчик
угла положения (1) до получения значения 147;

e.)затянуть два винта (4).

13

14

3

2

1

4
