РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

10

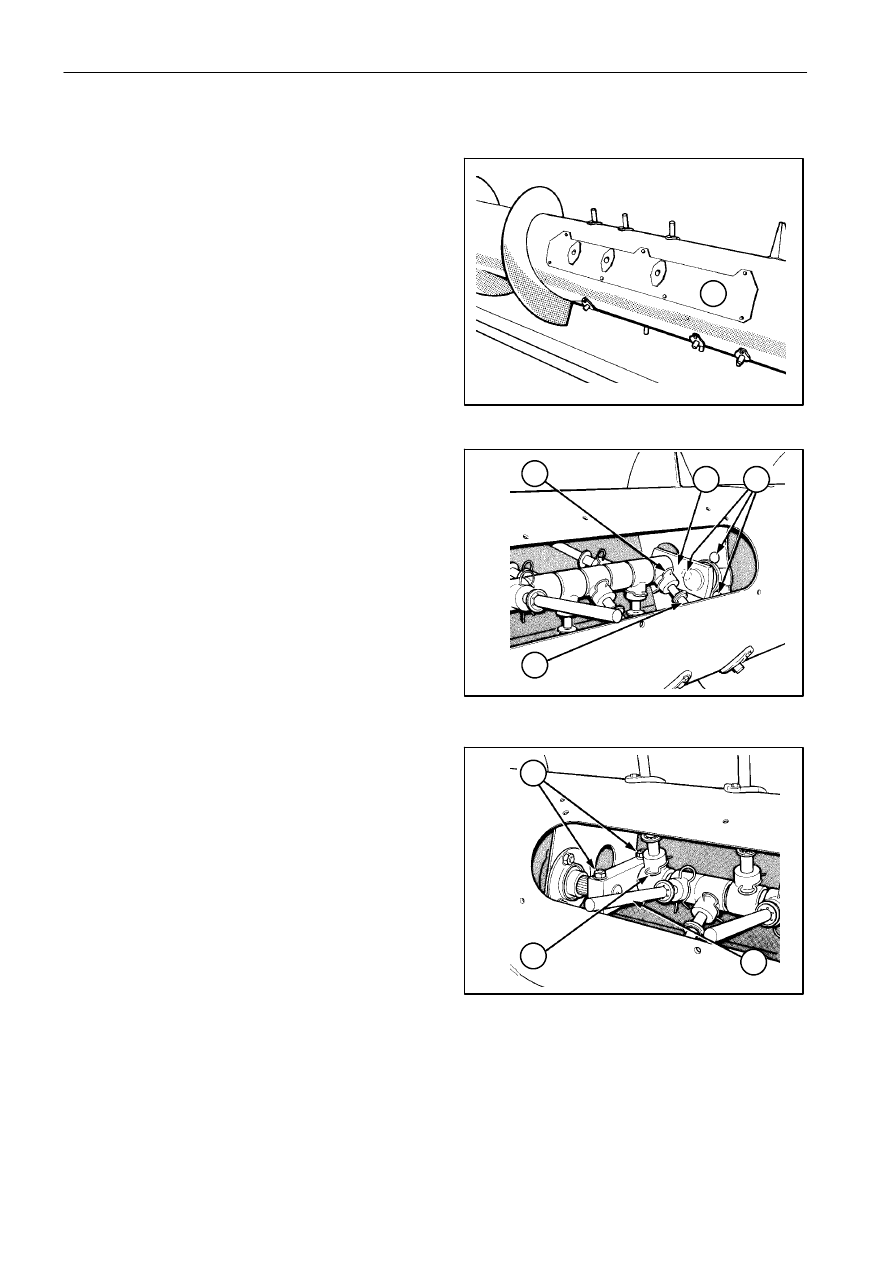

Операция

5812054

-

Замена

втягиваемых пальцев на опорном
валу

Выполняется следующим образом:

-

снять крышку (9);

-

снимите все шплинты (11) и соответствующие
пальцы (12);

-

снимите

опору

(2)

на

правой

стороне

центрального вала;

-

снимите три болта (10);

-

ослабьте

два

болта

(13)

и

передвиньте

опору (14) влево;

-

выньте центральный вал шнека;

-

сборка производится в обратном порядке, при
этом

особое

внимание

следует

уделять

выравниванию валов, так как они должны
лежать в одной плоскости.

9

11

10

12

1

13

11

12

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

11

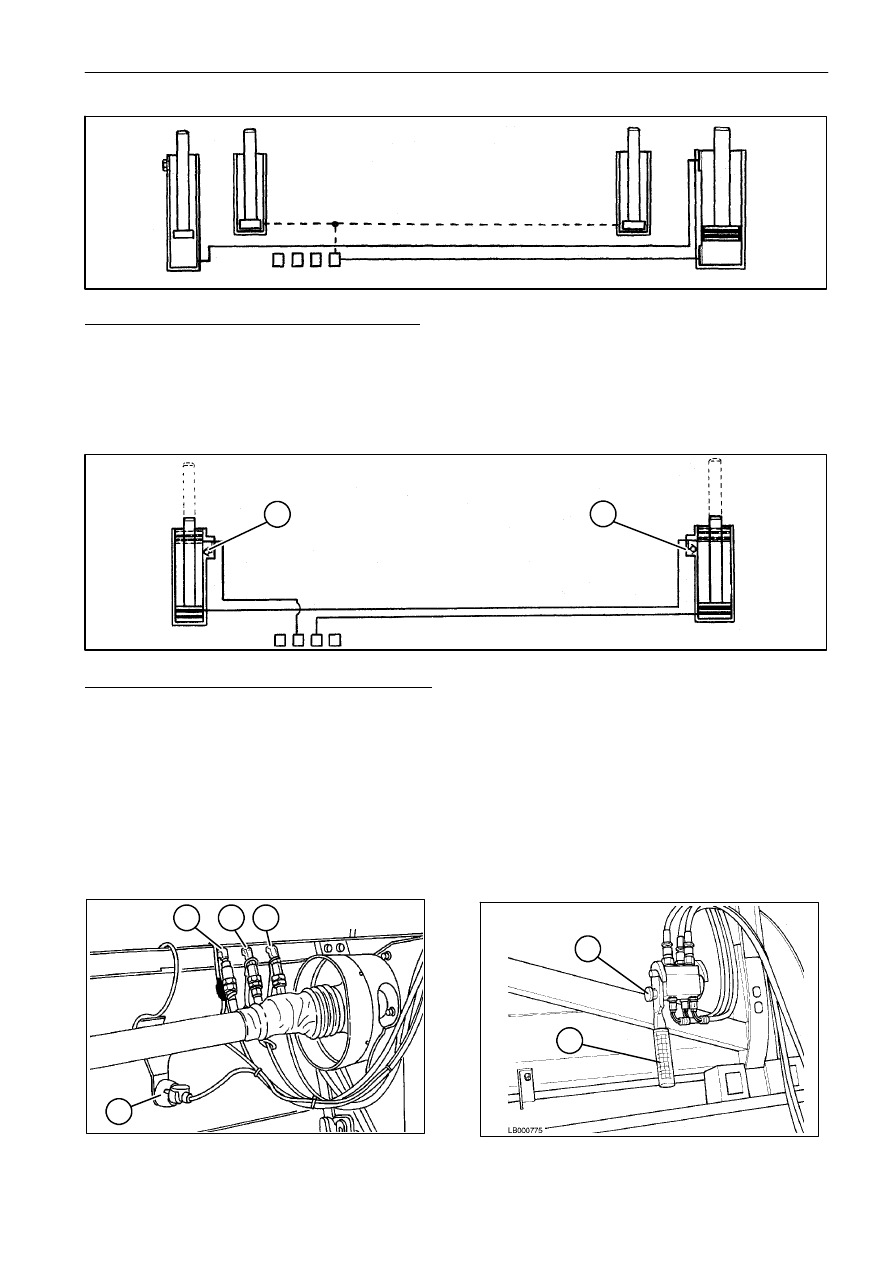

ЗАПОЛНЕНИЕ И ПРОКАЧКА ГИДРАВЛИЧЕСКОГО КОНТУРА ЖАТКИ

ЖАТКИ С ШИРИНОЙ ЗАХВАТА ДО 4,20 м

ЖАТКИ С ШИРИНОЙ ЗАХВАТА ОТ 4,80 м И БОЛЕЕ

Установка вертикального положения мотовила:

Полностью опустите мотовило, выверните болт прокачки с левого цилиндра, при работе двигателя на
холостом ходу, приведите в действие переключатель подъема мотовила с короткими интервалами,
пока не пойдет только масло (при выполнении этой процедуры мотовило поднимается только с правой
стороны), установите болт прокачки на место.

Примечание:

для того чтобы поместить мотовило параллельно жатке, необходимо полностью поднять
его с помощью соответствующего переключателя один или два раза.

A

A

Установка горизонтального положения мотовила:
a) полностью опустите мотовило и жатку.
b) Включите вращение мотовила вперед с помощью соответствующего переключателя, пока не будет

достигнут максимальный ход цилиндра.

c) Затем, приводите в действие переключатель в течение 30".

Примечание:

если мотовило не становится параллельно жатке, повторите полное движение вперед и
назад 1 или 2 раза.

1. Перемещение мотовила назад

2. Перемещение мотовила вперед
3. Подъем мотовила
4. Разъем для подсоединения реостата

2

3

1

4

Разъем для устройства MULTIFASTER

5. Нажмите кнопку 5, чтобы освободить рычаг.
6. Приведите

рычаг

6

в

действие,

чтобы

зафиксировать или отпустить крепление.

5

6

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

12

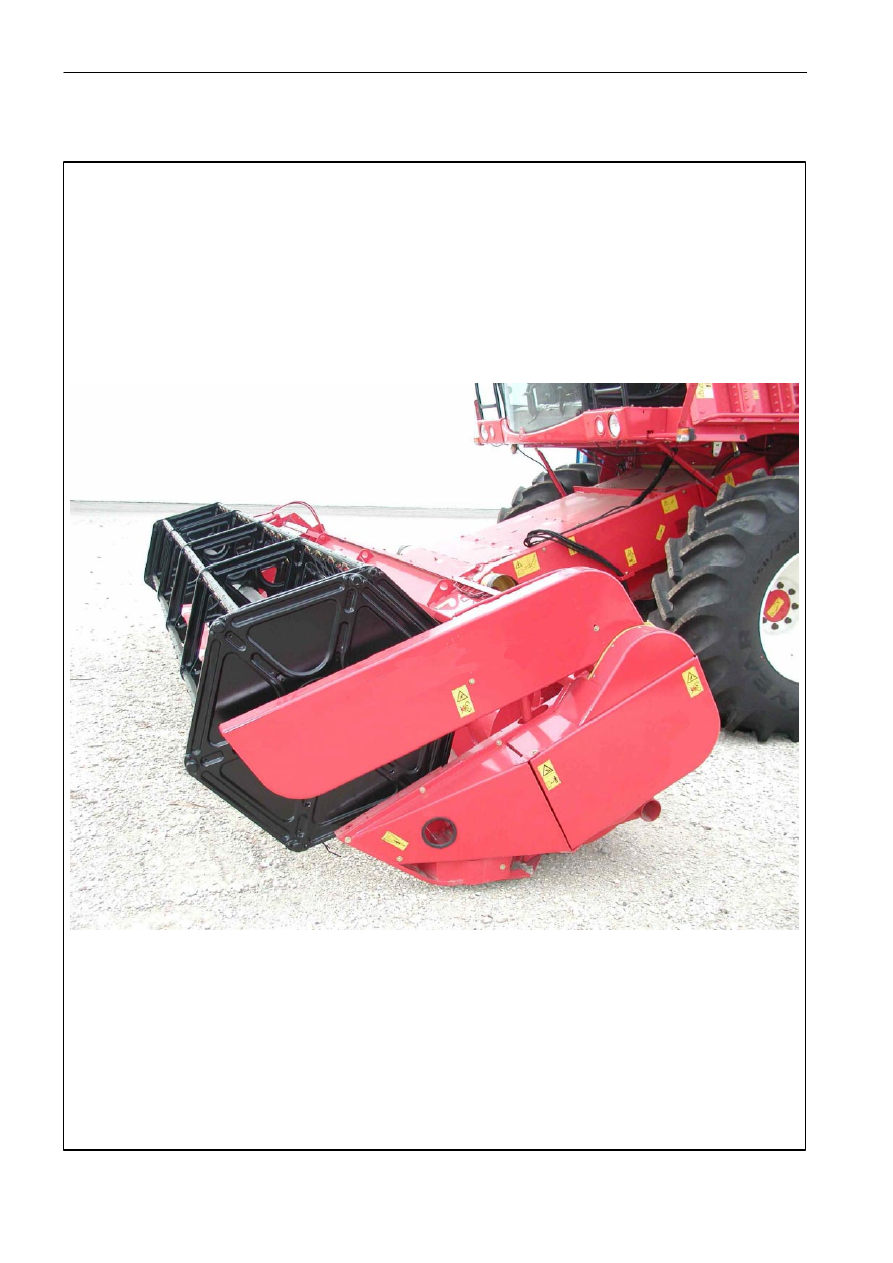

ДОПОЛНИТЕЛЬНЫЕ УСТРОЙСТВА ЖАТКИ

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

13

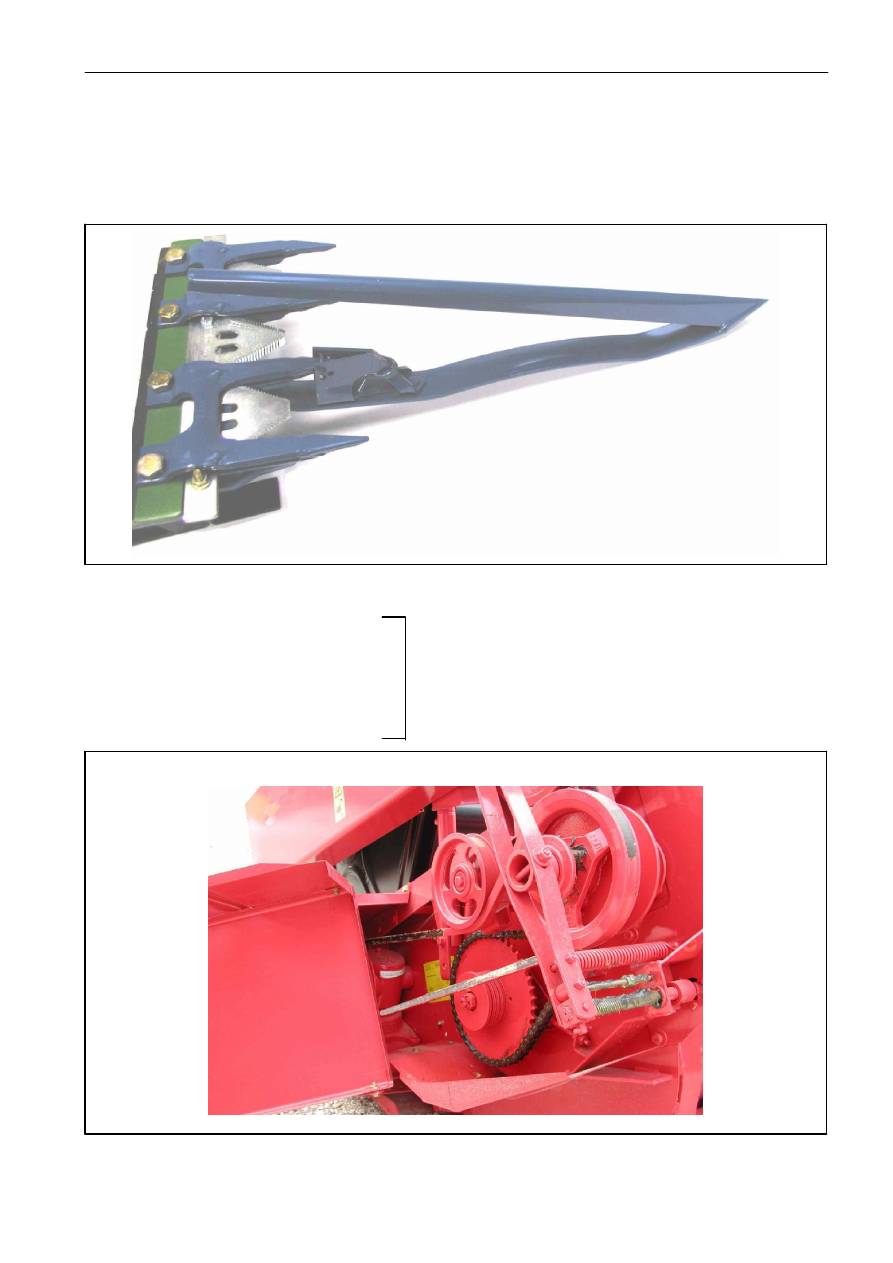

СТЕБЛЕПОДЪЕМНИК SCHUMACHER ДЛЯ СЛЕДУЮЩИХ ЖАТОК:

4,80 м, № 711570247

5,40 м, № 711570257

6,00 м, № 711570267

6,60 м, № 711570277

Z47 - № 300114490 +

№ 344375101 пустое звено
№ 344375170 звено цепи

Z51 - № 322779050 +

№ 344375101 пустое звено
№ 344375170 звено цепи

ЗУБЧАТОЕ КОЛЕСО ПРИВОДА ЖАТКИ

Эти детали рекомендуются к применению для
уменьшения частоты вращения шнека,
что особенно применимо для сои, гороха и других
ломких культур
