РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

6

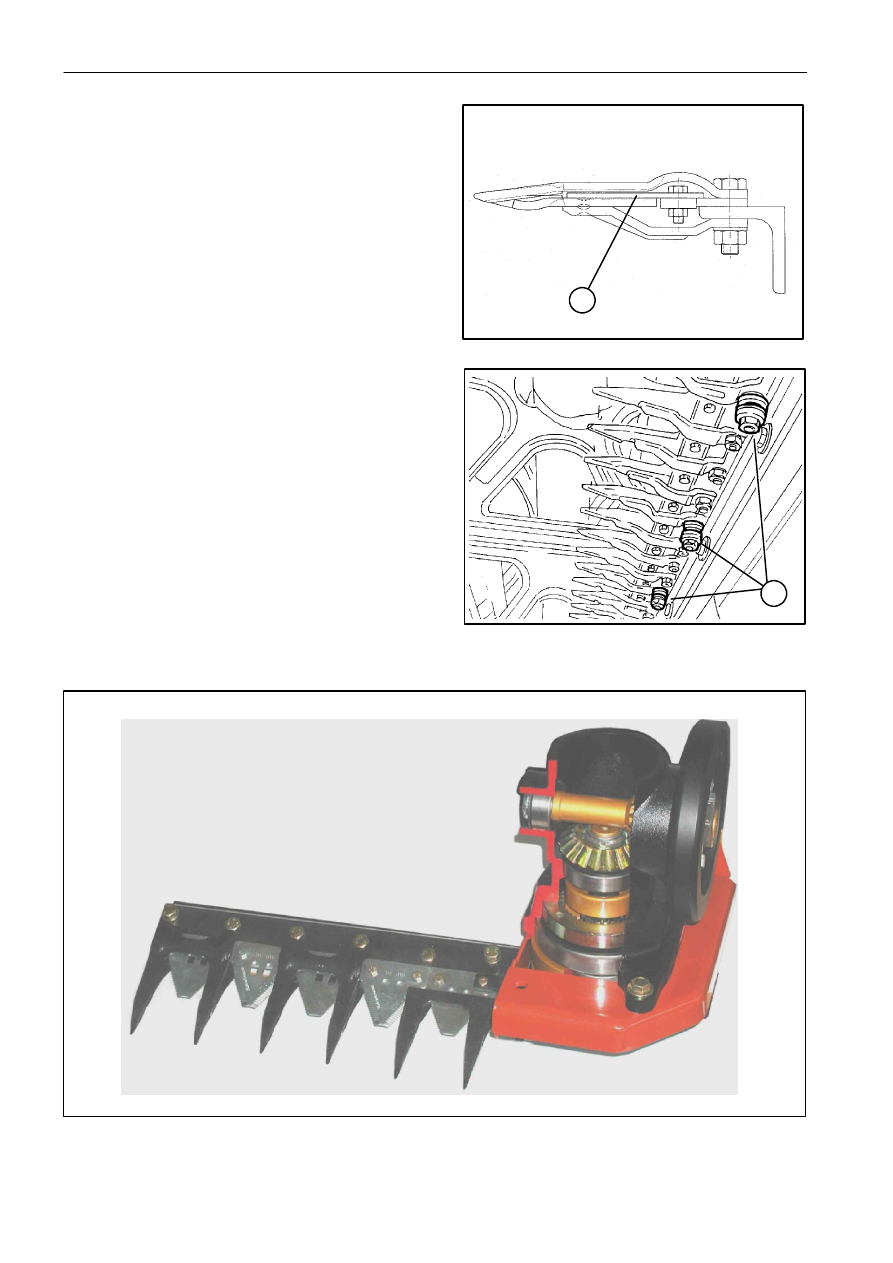

Операция 5811014 - Секции лезвий

Секции лезвий (1) можно легко заменить, так как
они крепятся болтами.

Операция 5811018
Защита зубьев лезвий и
подъемник колосьев

Устройство в сборе приспособлено к быстрой
установке

подъемников

колосьев,

благодаря

наличию разделителей (2).

1

2

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

7

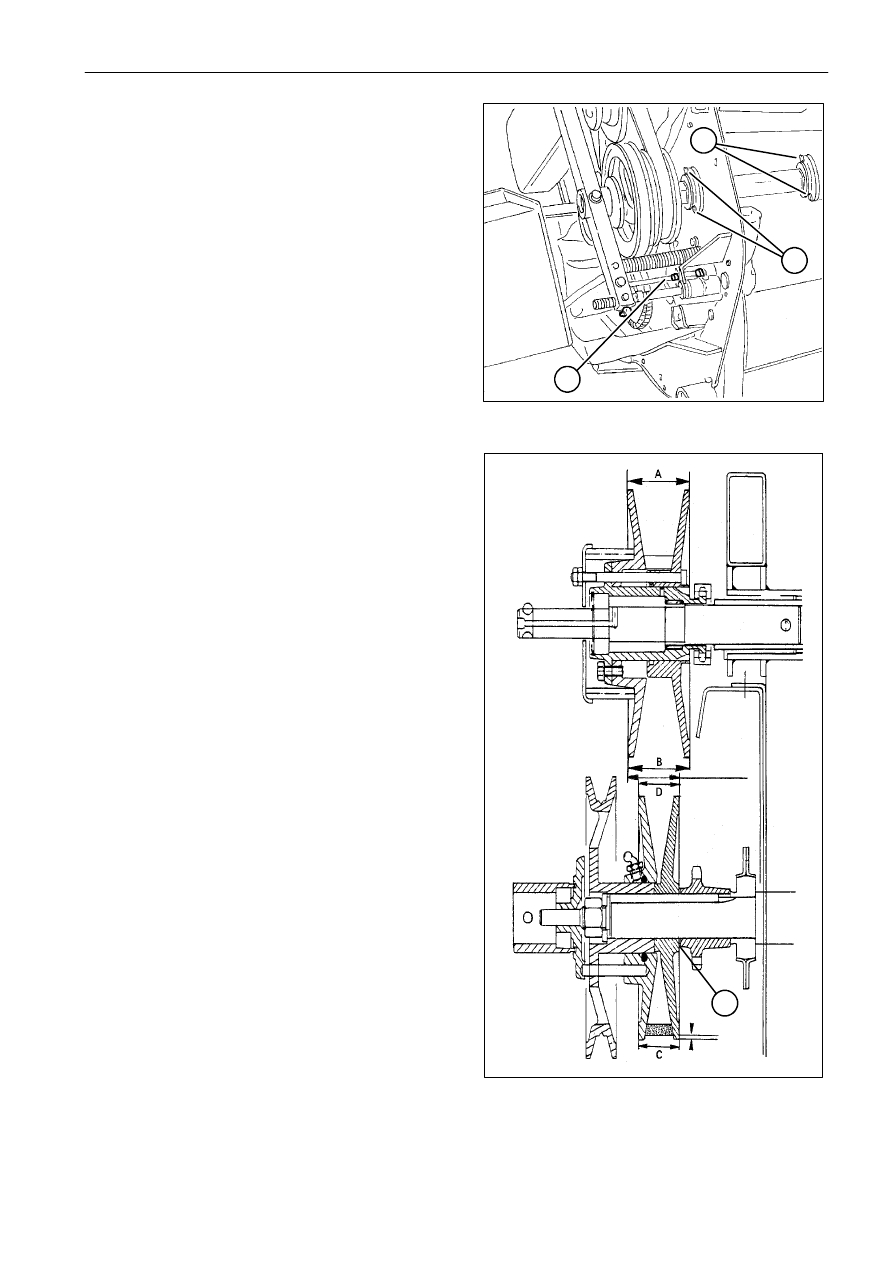

Операция 5811084
Сборка и разборка вариатора
мотовила

На максимальных или на минимальных оборотах
вариатора

ремень

должен

находиться

на

расстоянии 45 мм  от нижней кромки диска.

В положении, указанном на рисунке, значения A и
C должны соответствовать B и D, соответственно.

Разница

3

мм

может

являться

признаком

чрезмерного износа ступицы.

Выравнивание

вариатора

производится

с помощью регулировочных шайб (3).

Для того чтобы изменить позицию ремня на
дисках

вариатора, необходимо использовать

регулировочную

тягу

(2)

и,

возможно,

передвинуть узел дисков, ослабив болты (1)
крепления опоры оси.

ПРИМЕЧАНИЕ:

СМАЗКУ

СЛЕДУЕТ

ПРОИЗВОДИТЬ ЧЕРЕЗ КАЖДЫЕ 10 ЧАСОВ
РАБОТЫ И НЕ ДОПУСКАТЬ ЕЕ ВЫТЕКАНИЯ,
ТАК КАК ОНА МОЖЕТ ПОВРЕДИТЬ РЕМНИ.

1

2

2

4

÷ 5 мм

49

÷ 52 мм

3

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

8

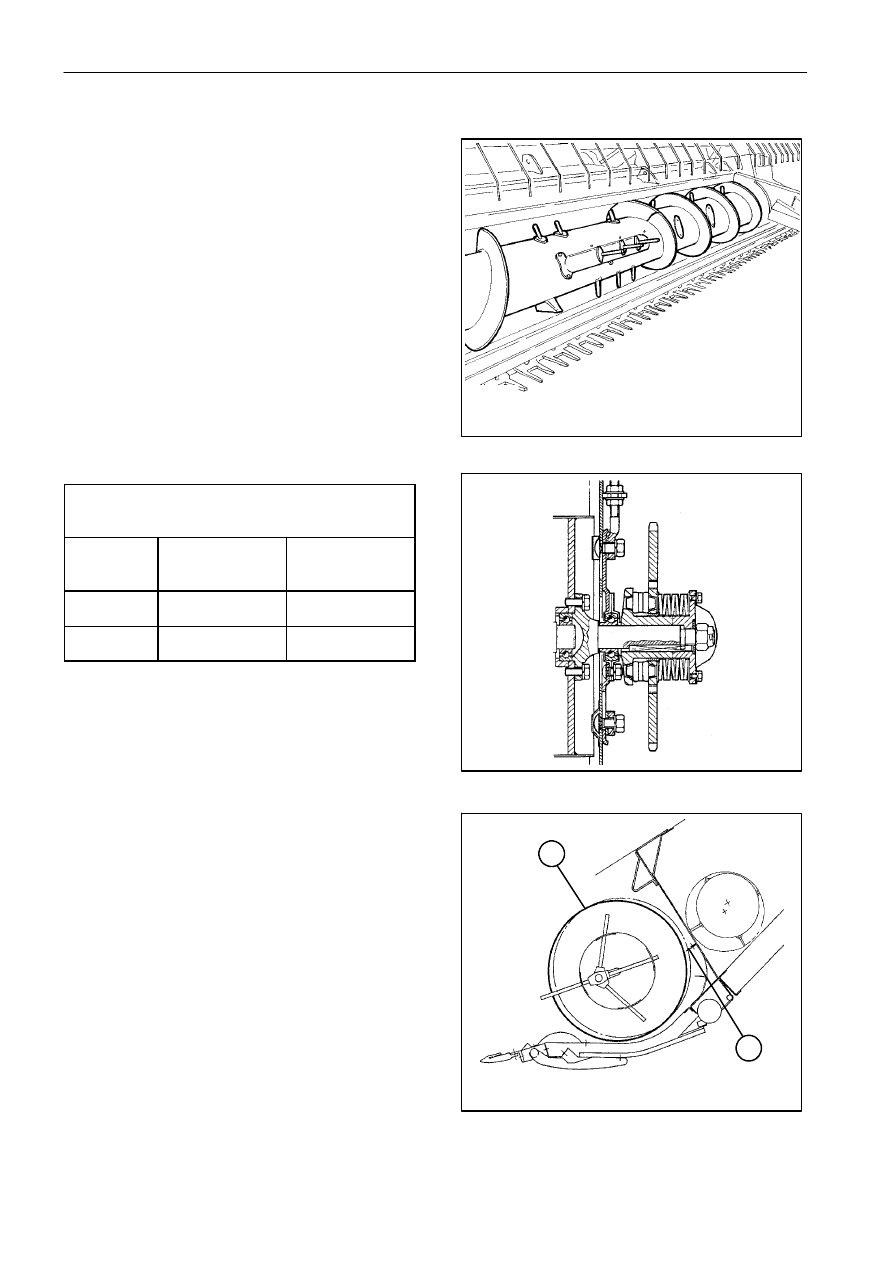

Подраздел 58 120 - ШНЕК ЖАТКИ

Шнек (стандартная частота вращения 163 об/мин,
со звездочкой Z44).

ШНЕК

ГИБКАЯ МУФТА

Жатка

ширина

Тарельчатые

пружины

Момент Нм

420

÷ 540

7

750

± 50

600

÷ 660

8

После

движения

шнека

в

горизонтальном

положении

необходимо

отрегулировать

обдирочную плиту (2), которая должна всегда
касаться лопастей (3).

ВАЖНОЕ ЗАМЕЧАНИЕ: Компоненты гибкой
муфты следует проверять в начале каждого
нового сезона работ.

2

3

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

9

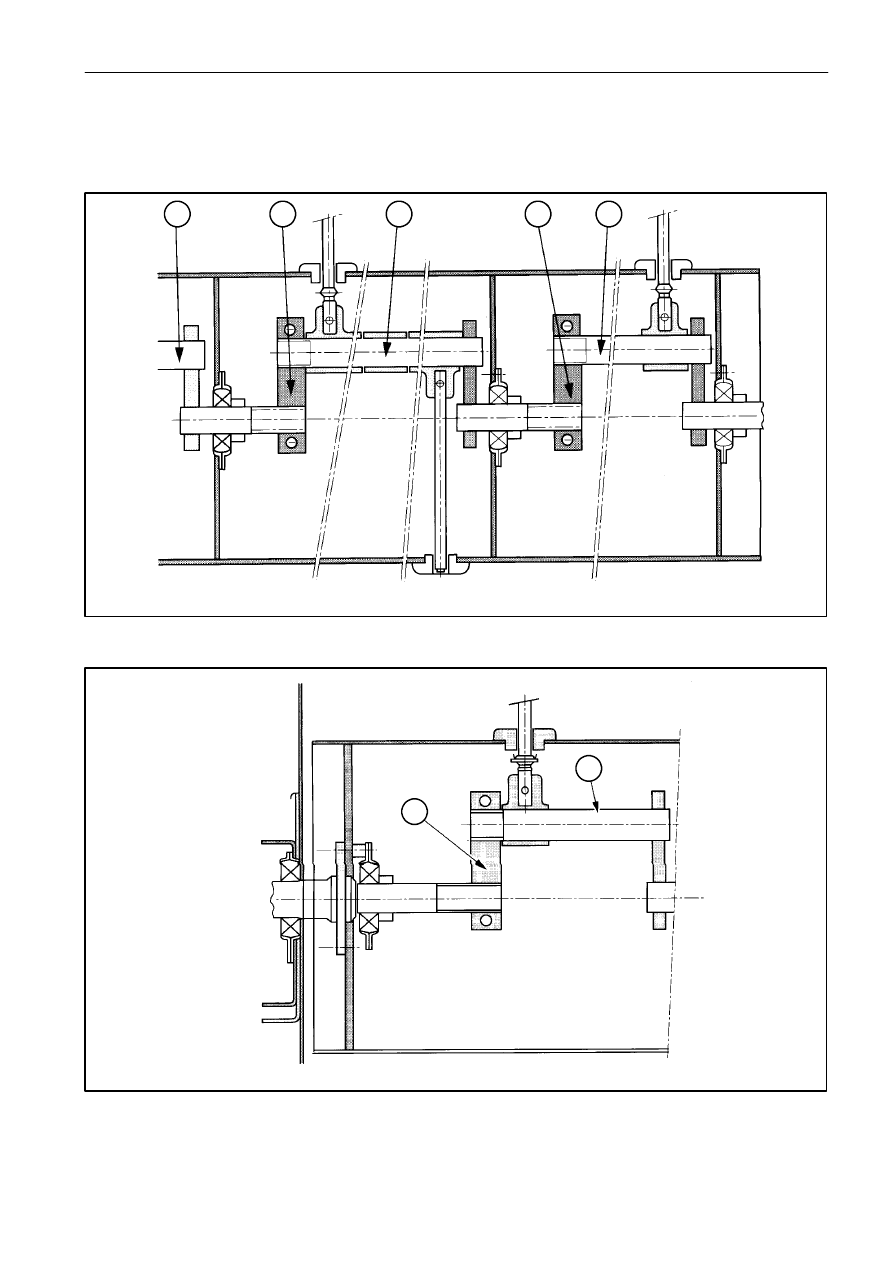

ШНЕК ПОДАЧИ

Наружный диаметр шнека составляет 580 мм, а трубы 360 мм. Эти соотношения обеспечивают наилучшую
производительность даже в тяжелых условиях.

1

2

3

4

5

6

7

1. Опорный вал для втягиваемых пальцев - 2, 4 и 6. Опоры- 3, 5 и 7. Боковые оси.
