Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 151





ВВЕДЕНИЕ

◊ На дату публикации, содержание настоящего Руководства было пересмотрено.

В связи с тем, что фирма AGCO постоянно модернизирует свой модельный ряд, в публикацию могут
не попасть данные технического или коммерческого характера, касающиеся обновлений, а также
требований законодательныхактов некоторыхстран.
В случае возникновения вопросов обратитесь в службу продаж и технического обслуживания
фирмы AGCO.

IВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ

◊ Все работы по ремонту и техническому обслуживанию должны выполняться специалистами

станций обслуживания AGCO, в строгом соответствии с инструкциями, и при необходимости,
с использованием специальныхинструментов.

◊ Любое лицо, выполняющее вышеуказанные операции без соблюдения указаний, несет

ответственность за возникшие повреждения.

◊ Изготовитель и все организации, входящие в его сбытовую цепь, включая, но не ограничиваясь

национальными, региональными или местными дилерами, снимают с себя любую ответственность
за повреждения, возникшие в результате неполадок в работе деталей и/или компонентов,
не одобренныхизготовителем, включая используемые для тех

нического обслуживания или

ремонта изделий, произведенныхили распространяемыхизготовителем.
На продукцию, производимую или распространяемую изготовителем, не будут даваться или
распространяться какие бы то ни было гарантийные обязательства, в случае поломок, возникших
в результате неудовлетворительной работы деталей и/или компонентов, не прошедшиходобрение
изготовителя.

АВТОРСКИЕ ПРАВА НА ЛИТЕРАТУРНЫЕ И ХУДОЖЕСТВЕННЫЕ ПРОИЗВЕДЕНИЯ

ПРИНАДЛЕЖАТLAVERDA S.p.A.

Воспроизведение текста и рисунков, даже частичное,

не разрешается.

ОТПЕЧАТАНО В ИТАЛИИ

AGCO Limited - Banner Lane Coventry - England CV4 9GF

ОБСЛУЖИВАНИЕ

Издание №. 327201093 - Издание первое - 01 - 2008

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

15

ЗНАЧЕНИЯ КОНСТАНТ ЦИФРОВЫХ ПРИБОРОВ

Для

настройки

или

обновления

значений

констант

в

мониторе

характеристик

или

бортовом компьютере необходимо выполнить
следующие действия:

-

включите блок управления, одновременно
нажмите три клавиши и удерживайте, пока не
появится надпись "C1".
Отпустите три клавиши. Теперь на дисплее
отображаются все константы и их значения.

Для изменения значений нажмите клавиши
на 6-7 секунд, пока один из разрядов надписи
"С1" не начнет мигать.

При нажатии правой клавиши происходит
увеличение значения, при нажатии левой
происходит

смена

разряда

изменяемого

значения.

Для

перехода

к

следующей

константе нажмите центральную клавишу.

МОНИТОР КОНТРОЛЯ ХАРАКТЕРИСТИК

БОРТОВОЙ КОМПЬЮТЕР

C1

0003

C2

0000

C3

0000 режим "TIME(ВРЕМЯ)" (секунды)
0001 режим "DIST(РАССТОЯНИЕ)"
(расстояние)

C4

0005

C5

0045

C6

0005

C7

0045

C8

0001 - 0005

равно установленному
значению
чувствительности

C9

XXXX получает значение калибровки

из гистограммы, которая
выполняется при помощи клавиш
курсора  (правой и левой).

C1

0001

C2

см. соответствующую таблицу, стр. 27

C3

1600

C4

1600

C5

не используется

C6

XX.XX ширина жатки

C7

0000

C8

0109

C9

0145

C10

0025

C11

2000

C12

0001

ЭБУ СИСТЕМЫ TERRA-CONTROL GSAX

C1

002

модели 5 / 5AL - 6 / 6AL

C2

022

C3

170

C4

095

модели 5 - 6

065

модели 5AL - 6AL

C5

060

C6

010

C7

005

C8

018

C9

005

C10

020

C11

010

C12

050

C13

014

Запрограммированная высота
скашивания

C14

012

Запрограммированная высота
скашивания

C15

030

Запрограммированная высота
скашивания (автоматическое
регулирование высоты)

C16

145

C17

151

C18

013

модели 5 - 6

010

модели 5AL - 6AL

C19

095

модели 5 - 6

067

модели 5AL - 6AL

C20

081

C21

214

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

16

ЭБУ СИСТЕМЫ TERRA-CONTROL WWHU

C1

002

модели 5 / 5AL - 6 / 6AL

C2

022

C3

170

C4

100

модели 5 / 5AL - 6 / 6AL

C5

060

C6

010

C7

005

C8

018

C9

005

C10

020

C11

010

C12

050

C13

014

Запрограммированная высота
скашивания

C14

012

Запрограммированная высота
скашивания

C15

030

Запрограммированная высота
скашивания (автоматическое
регулирование высоты)

C16

145

C17

151

C18

010

модели 5 / 5AL - 6 / 6AL

C19

100

модели 5 / 5AL - 6 / 6AL

C20

081

C21

214

Для изменения или обновления константы ЭБУ
системы Terra-Control выполните следующие
действия:

-

удерживая

нажатой

кнопку

AUTO-MAN,

включите блок управления, затем отпустите
кнопку.
В

этом

случае

прибор

используется

в качестве омметра; затем одновременно
нажмите

и

удерживайте

центральную

и правую

кнопки,

пока на

дисплее не

появится "C1"; отпустите обе кнопки: на
дисплей выводится "C1" с одним мигающим
разрядом.

Для увеличения значения разряда нажмите
правую

клавишу.

При

нажатии

левой

клавиши происходит смена редактируемого
разряда.
После установки значения константы "C1"
нажмите

центральную

клавишу

и

удерживайте ее в течение 3 секунд. Прибор
переключится в режим омметра.
Для

изменения

следующей

константы

нажмите

одновременно

центральную

и правую клавиши, пока на дисплее не
появится "С2".
Для

перехода

к

следующей

константе

нажмите центральную клавишу.

ЗНАЧЕНИЕ КОНСТАНТЫ "C2" (БОРТОВОЙ КОМПЬЮТЕР)

КОНСТАНТА

ТИП ШИН

2084

2071

1975

2023

5256

620/75 R 34

650/75 R 32

710/75 R 34

800/65 R 32

ШАГ ХОДОВОЙ ЧАСТИ 171

ВНИМАНИЕ:

индикация скорости переднего хода на дисплее  (1) будет точной только, если была
правильно выполнена калибровка.

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

1

Раздел 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

58 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Вид сбоку

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

58 101

Мотовило жатки

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

58 110

Вибрационная коробка

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

58 120

Шнек жатки

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

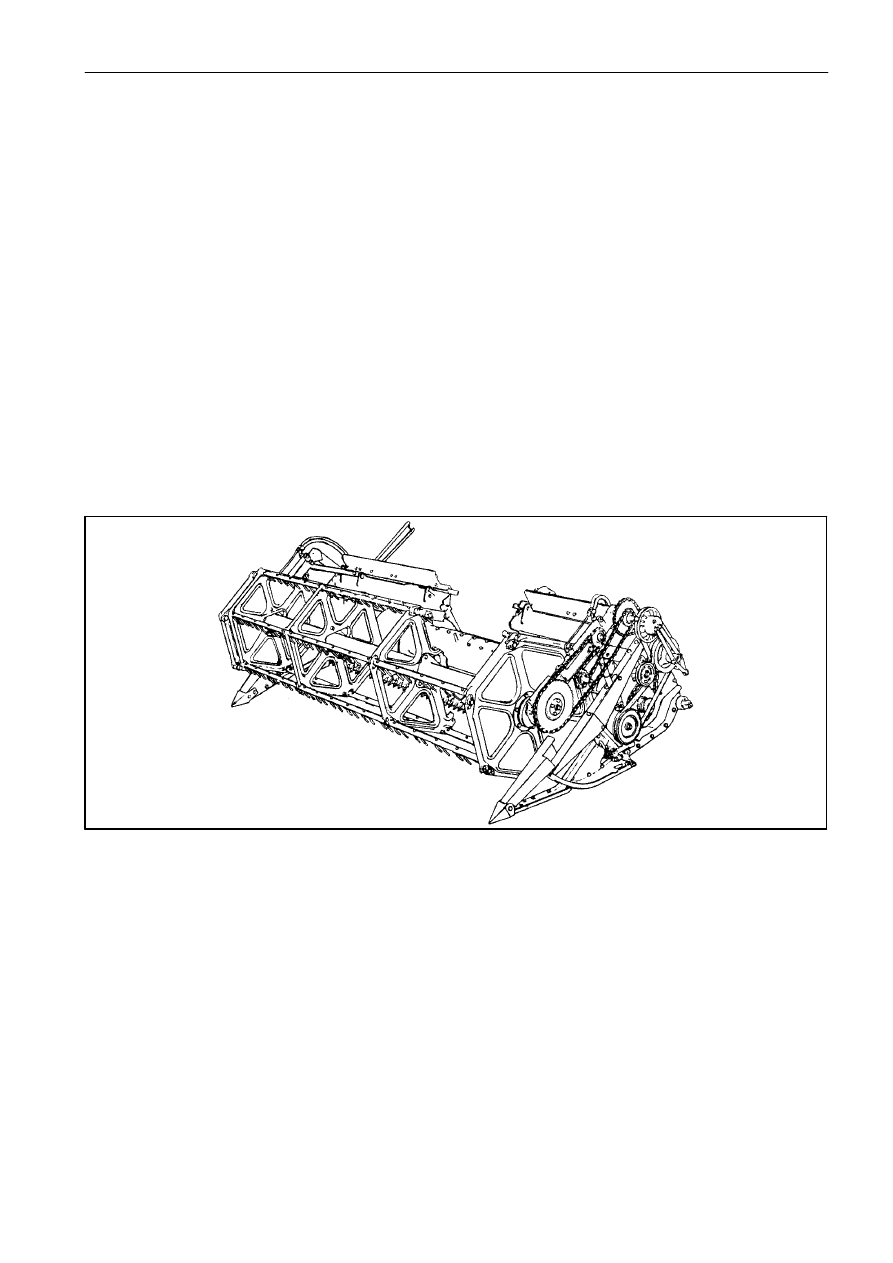

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЖАТКА

-

Ширина захвата 4,20 - 4,80 - 5,40 - 6,00 - 6,60 м

-

Вибрационная коробка, 610 циклов/мин.

-

Механическое устройство реверсирования.

-

Устройство TERRA-CONTROL

-

Устройство GSA

МОТОВИЛО

-

С

6

стержнями,

приводной

цепью

и

ограничителем момента

-

Вертикальная

и

горизонтальная

гидравлическая регулировка

-

Вариатор

вращения

с

электрическим

управлением от 13 до 60 об/мин

ШНЕК

-

Втягиваемые пальцы по всей длине шнека

-

163 об/мин со звездочкой Z=44 (базовая
установка)

-

178

об/мин

с

зубчатым

колесом

Z=40

(дополнительно)

-

152

об/мин

с

зубчатым

колесом

Z=47

(дополнительно, подходит для сои, гороха и
хрупких культур)

-

138

об/мин

со

звездочкой

Z=51

(дополнительно, для очень хрупких культур).
