РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

2

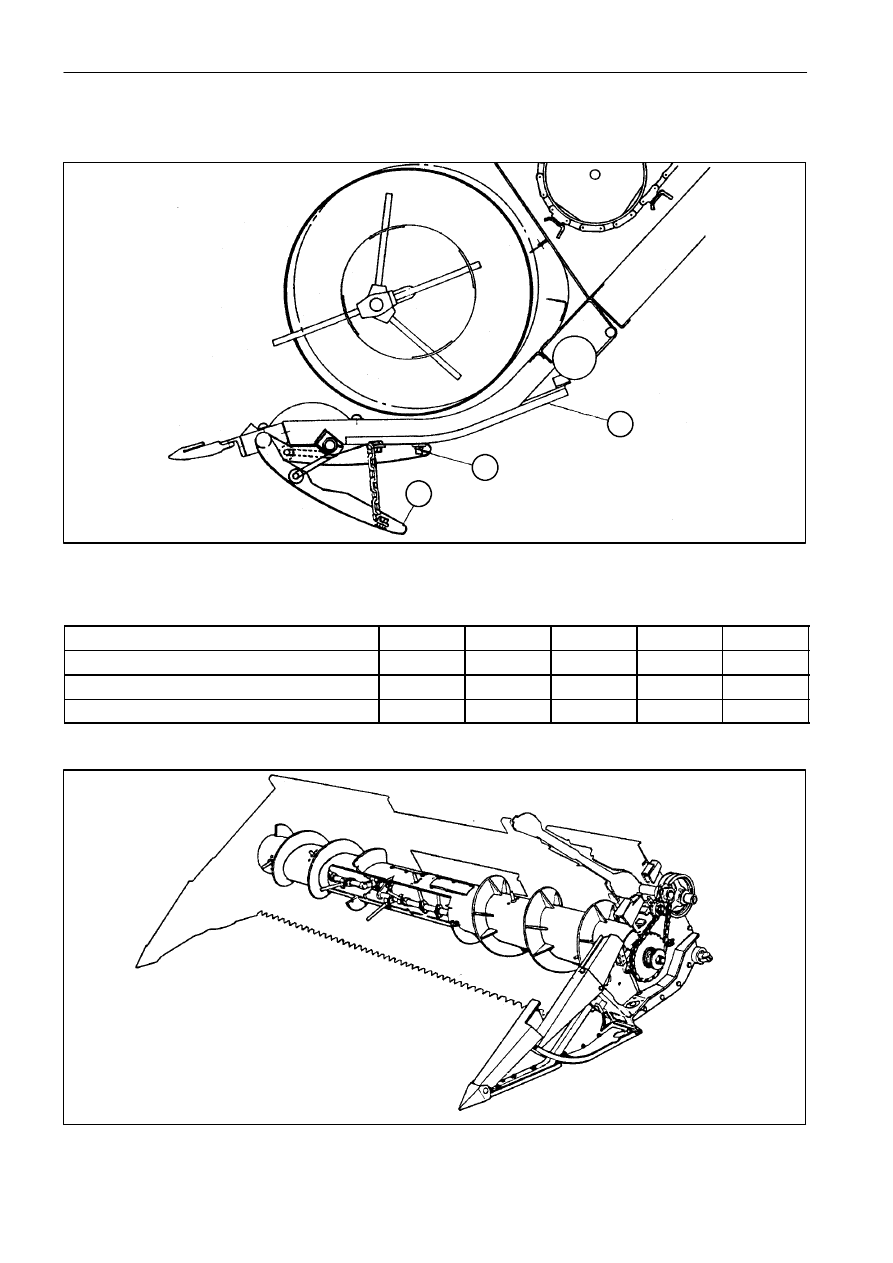

СЕЧЕНИЯ

ПРОФИЛЬ ЖАТКИ

2

3

1

Подвижные салазки (1) могут быть закреплены на неподвижных салазках (2) болтами (3), что исключает
управление боковым движением жатки.

Ширина захвата жатки

4,20

4,80

5,40

6,00

6,60

Салазки жатки

кол-во

5

6

7

7

8

Салазки в открытом положении кол-во

2

2

2

2

2

Салазки в закрытом положении кол-во

3

4

5

5

6

ШНЕК

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

3

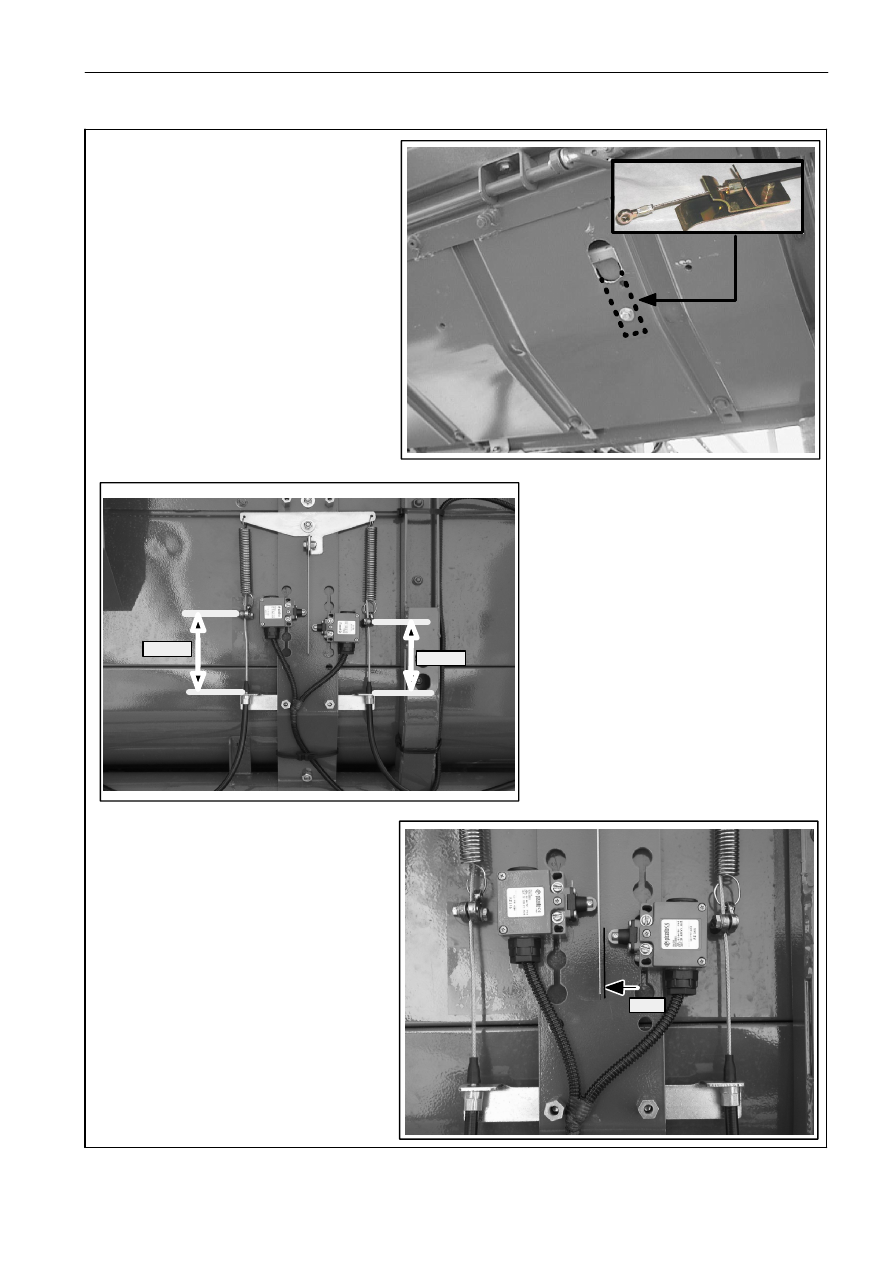

СИСТЕМА GSA

X мм

110 мм

8 мм
5/16''

СМ. ИНСТРУКЦИИ
К СООТВЕТСТВУЮЩЕМУ
УСТРОЙСТВУ В
РУКОВОДСТВЕ 327114500

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

4

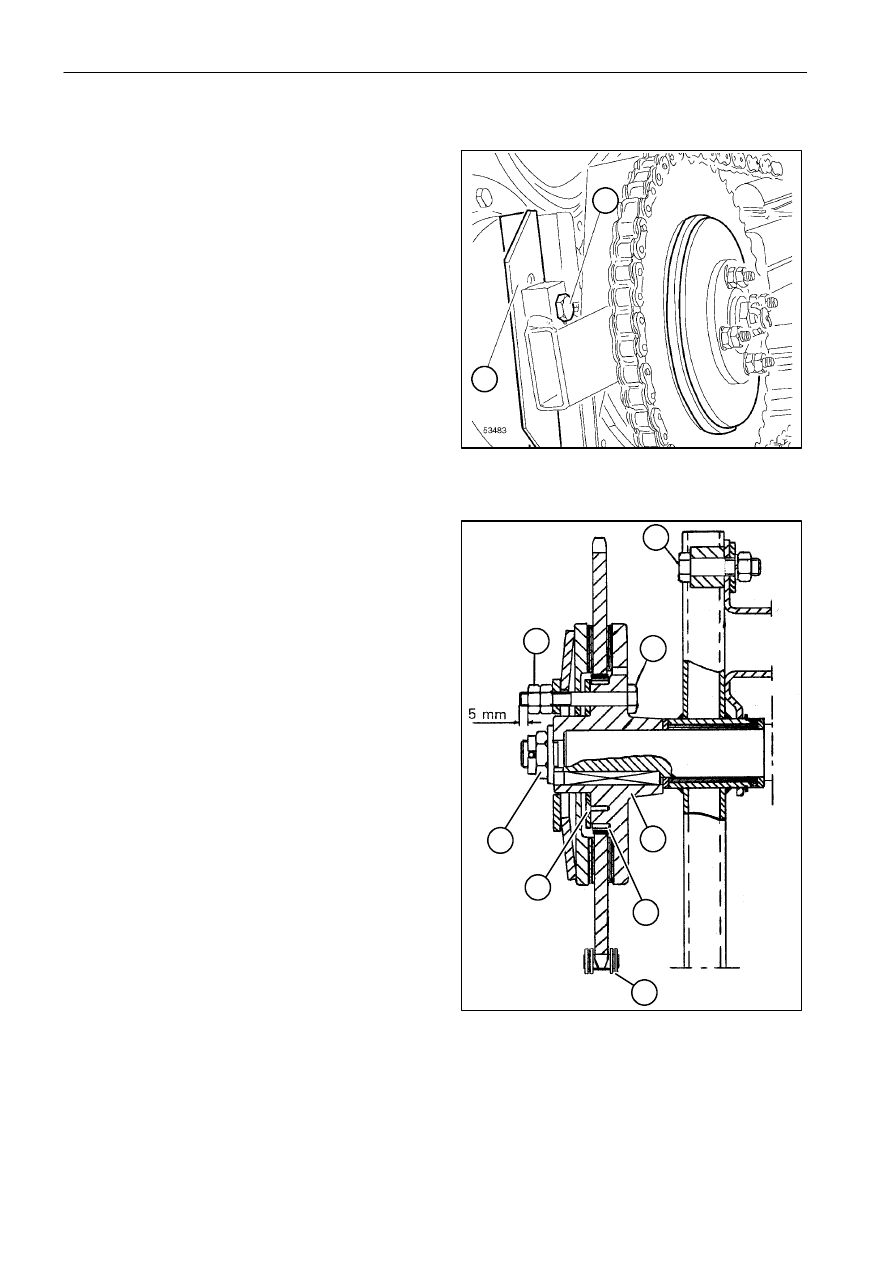

Подраздел 58 101 - МОТОВИЛО ЖАТКИ

Доступ к регулировке наклона зубьев можно
получить через кулачок (2), ослабив затяжной
болт (1).

Операция 5810114
Сборка и разборка ограничителя
момента мотовила

Демонтаж

Разборка производится следующим образом:

-

снимите цепь (5);

-

снимите гайку (6) и выньте ограничитель
в сборе (7);

-

снимите четыре болта (4), отвернув гайки (3).

-

Для

разборки

механизма,

после

снятия

четырех болтов (4), выньте четыре болта (8),
придерживая ролики (9).

Сборка

Сборка выполняется в обратном порядке.

Момент затяжки ограничителя составляет 490 Нм
и он достигается расположением контргайки (3) в
5мм от конца болтов (4).

1

2

1

3

4

6

8

9

7

5

ВАЖНОЕ ЗАМЕЧАНИЕ:

ОГРАНИЧИТЕЛЬ МОМЕНТА НЕОБХОДИМО

ПРОВЕРЯТЬ В НАЧАЛЕ

КАЖДОГО СЕЗОНА, С ЦЕЛЬЮ ИСКЛЮЧЕНИЯ ВОЗМОЖНОГО ЗАЕДАНИЯ В ТЕЧЕНИЕ ЗИМНЕГО
ПРОСТОЯ.

РАЗДЕЛ 58 - ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ЖАТКИ

5

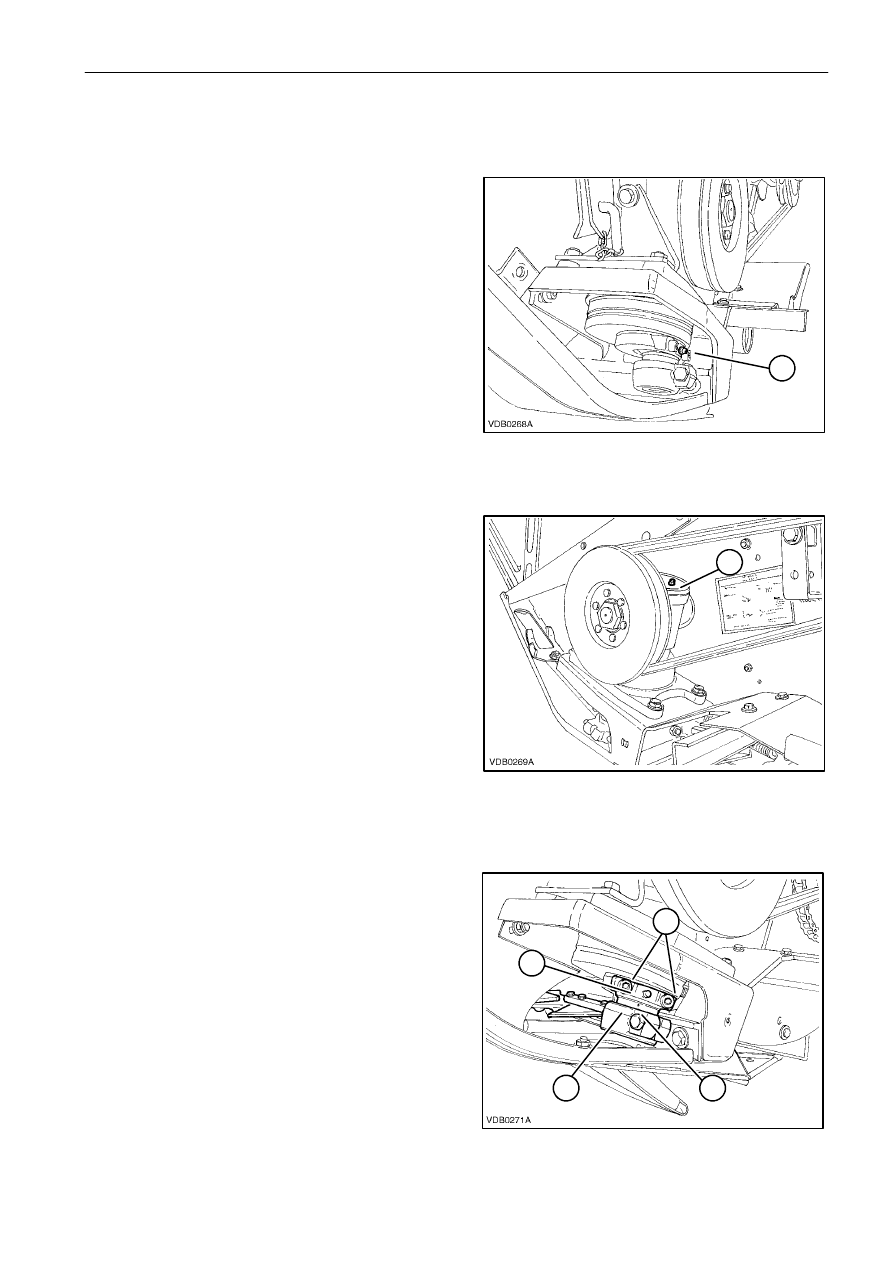

Подраздел 58110 - ВИБРАЦИОННАЯ КОРОБКА

Описание работы

Вибрационная коробка работает с частотой 610
циклов в минуту, поэтому срез получается более
точным и отточенным.

ПРИМЕЧАНИЕ:

Допустимо

наличие

смазки

в нижней части коробки, так
как

рабочая

температура

устройства

достигает

в

среднем 90

°C.

Обслуживание

Заложите консистентную смазку BP Energrease
LC2

M

в

масленки

1

(каждые

10

часов

эксплуатации) и 2 (каждые 50 часов).

Операция 5811028
Замена режущих ножей

Замена режущих ножей выполняется следующим
образом:

-

отверните два болта (3);

-

снимите лезвие(4);

-

отверните болт (5);

-

разберите кулачок ножа (6) и вставьте его
в новое лезвие, с нейлоновой втулкой;

-

сборка производится в обратном порядке,
момент затяжки болтов (3) должен составлять
80 Нм, а болта (5) 70 Нм.

1

2

3

5

4

6
