Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 160

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

4

Подраздел 60 120 - ПРИВОД ЖАТКИ

2

4

280 мм

5

4

3

4

1

2

-

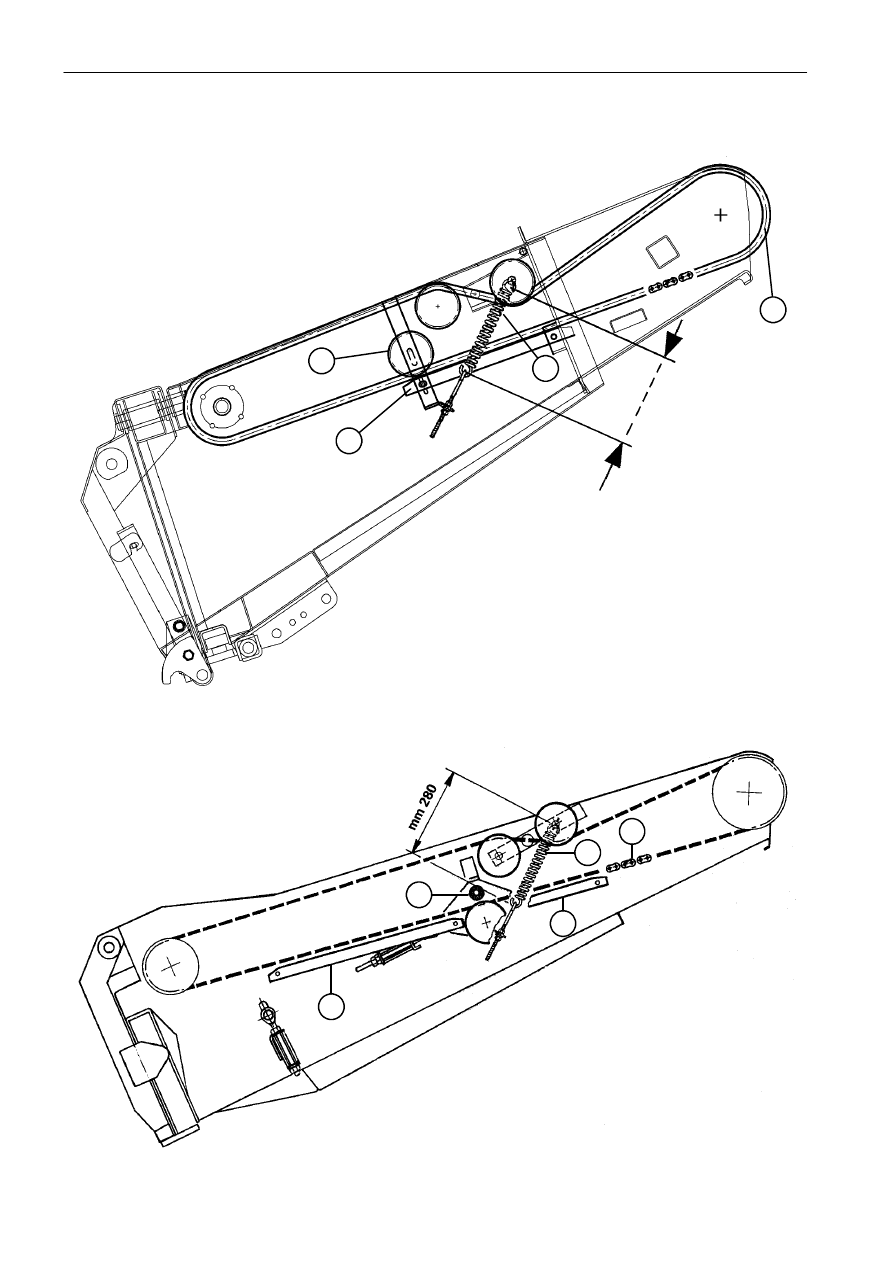

Правильное

натяжение

самосмазывающейся

однодюймовой

цепи

(2)

достигается

регулировкой

длины

пружины

(1)

автоматического

натяжного

устройства

на 280 мм.

-

Ходовые ролики (4) должны располагаться в
3,5 мм от цепи (2).

-

Ролик (3) должен располагаться в 2,5 от цепи (2).

-

Звездочка (5) должна входить в зацепление
с цепью (2), чтобы удерживать

ее внутри

направляющих.

-

Смазывайте цепь через каждые 10 часов
работы.

1

ЭЛЕВАТОР - модели 5 / 6

ЭЛЕВАТОР - 5AL / 6AL

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

5

ТРАНСМИССИЯ ПОДАЮЩЕГО МЕХАНИЗМА

5

4

3

1

2

7

6

3

1.

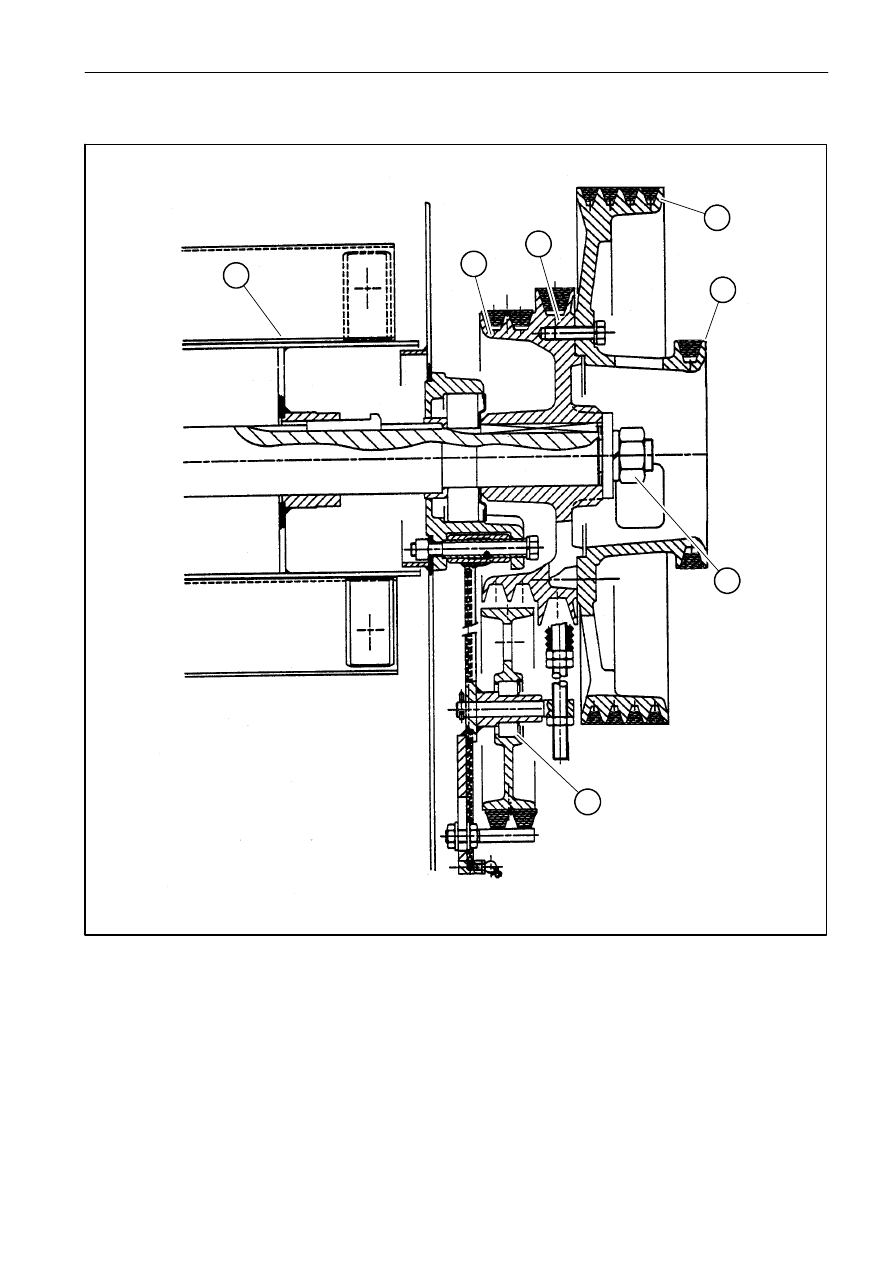

Ведущий шкив молотильного устройства

2.

Регулировочный шкив барабанного сепаратора, 750 об/мин, 410 об/мин для обработки кукурузы

3.

Регулировочный шкив трансмиссии для очищающих боксов

4.

Регулировочный шкив подающего механизма

5.

Задний битер

6.

Натяжное устройство ременного привода подающего механизма

7.

Крепежная гайка шкива - момент затяжки 800 Нм

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

6

Подраздел 60 130 - ОСИ, УСТАНОВЛЕННЫЕ В КОРПУСЕ ЭЛЕВАТОРА

ВЕРХНИЙ ВАЛ ПЕРЕДНЕГО ЭЛЕВАТОРА - МОДЕЛИ 5 / 5AL

1

2

6

1

2

6

-

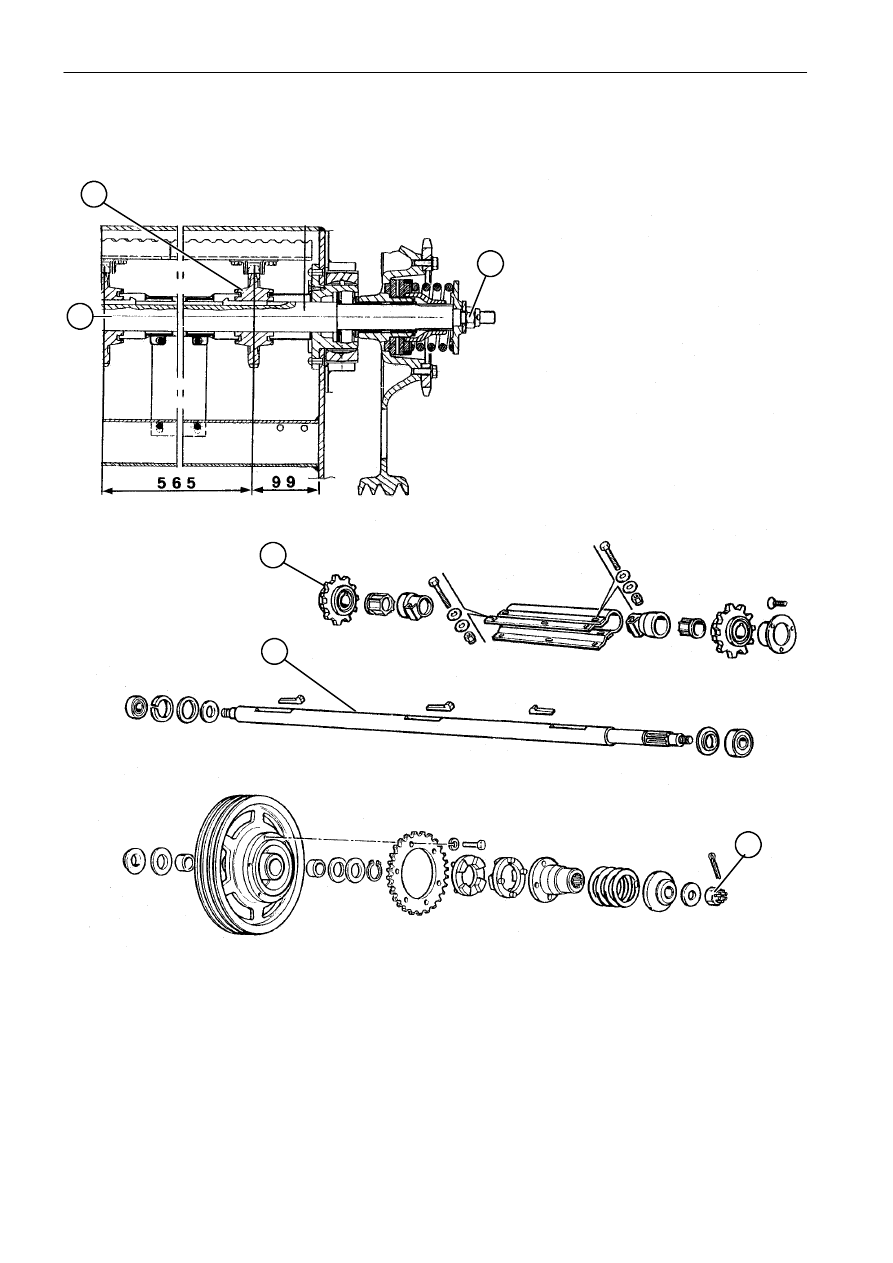

Для крепления шестерен (1) на оси (2), посадочное место шлицев на шестернях сделано конической
формы. Поэтому, при самостоятельной установке шестерен на ось, необходимо обращать внимание на
направление сборки (см. рисунок).

-

Для снятия гайки (6) гибкой муфты следует пользоваться приспособлением № 296008.

РАЗДЕЛ 60 - ПОДАЧА МАССЫ НА ОБМОЛОТ

7

ВЕРХНИЙ ВАЛ ПЕРЕДНЕГО ЭЛЕВАТОРА - МОДЕЛИ 6 / 6AL

1

2

4

5

3

6

3

6

-

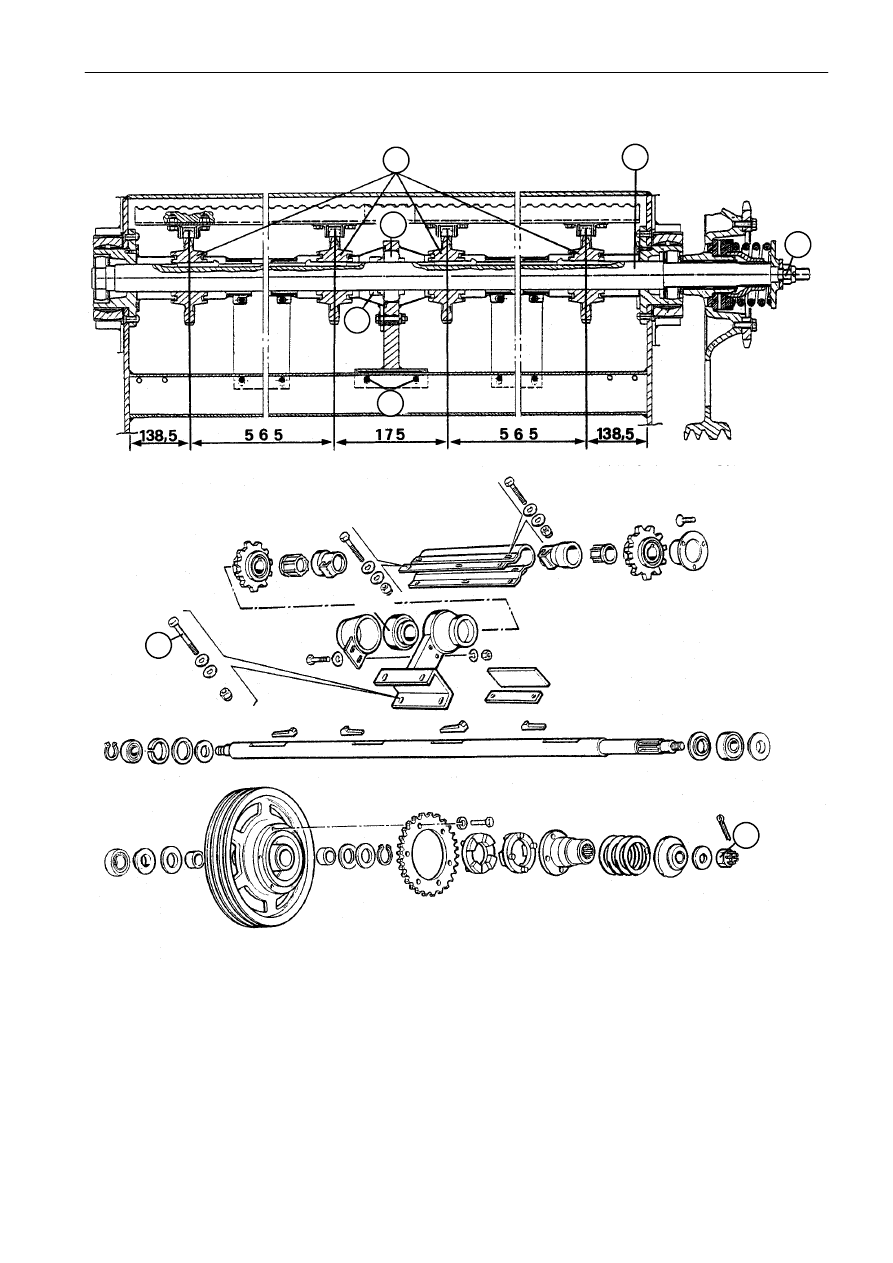

Для крепления шестерен (1) на оси (2), посадочное место шлицев на шестернях сделано конической
формы. Поэтому, при самостоятельной установке шестерен на ось, необходимо обращать внимание на
направление сборки (см. рисунок).

-

Болты опоры (3) должны затягиваться только после центровки подшипника (4) на оси и вращения до
занятия правильной позиции, после чего необходимо зафиксировать кольцевую гайку (5).

-

Для снятия гайки (6) гибкой муфты следует пользоваться приспособлением № 296008.
