Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 55

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

11

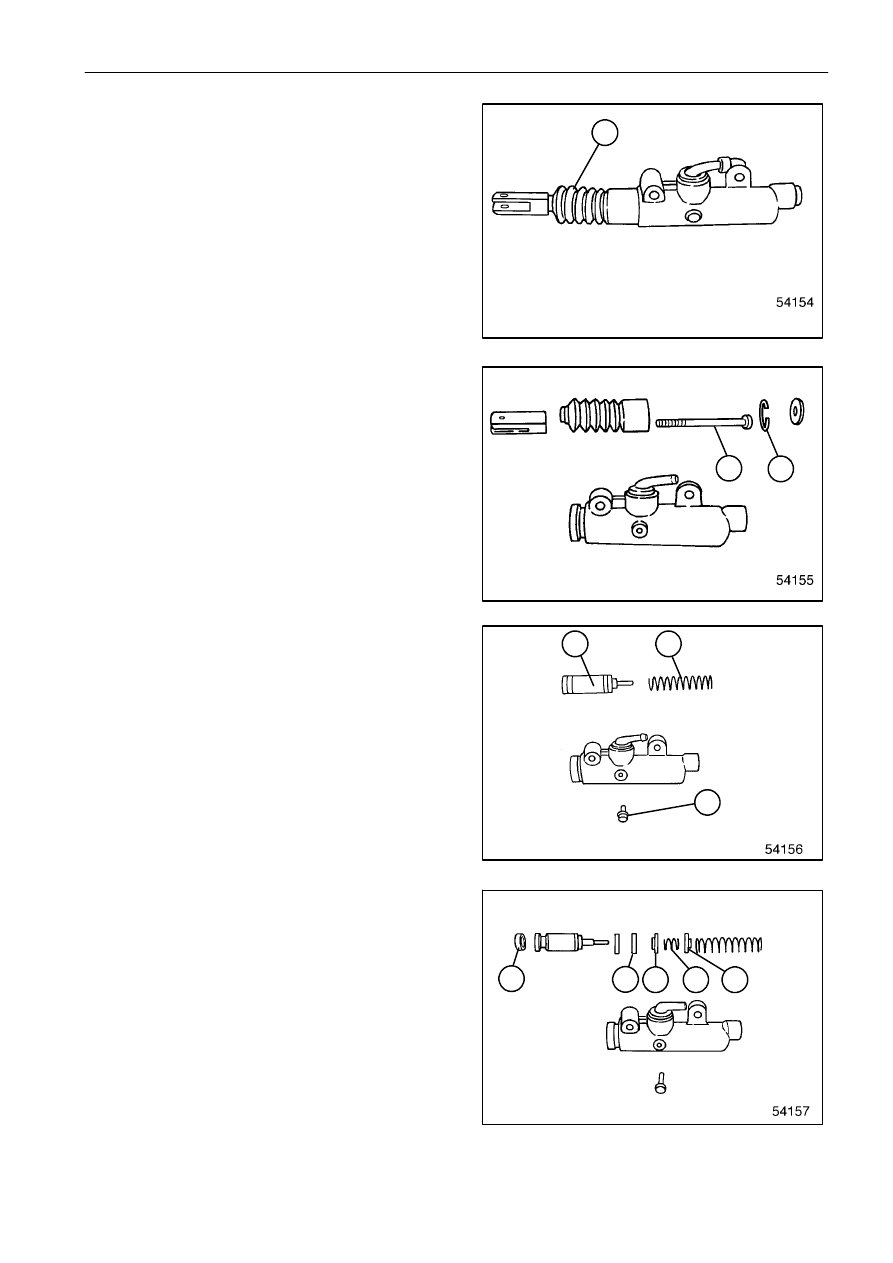

Операция 3320248
Тормозной гидравлический
цилиндр, отсоединен -
Демонтаж/Сборка

Замена уплотнителя
-

Снимите панель (1).

-

Снимите стопорное кольцо (2) и шток (3).

-

Выверните винт (4) и извлеките поршень (5)
и пружину (6).

-

Снимите упор (7), пружину (8) и стопорные
шайбы (9).

-

Замените

центральный

(10)

и

задний

уплотнитель (11).

-

Установите на распределительный поршень (5)
стопорную шайбу (9), пружину (8) и упор (10).

-

Нанесите

на

поршень

и

уплотнители

консистентную смазку.

14

15

16

17

1

3

2

5

6

4

11

10 9

8

7

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

12

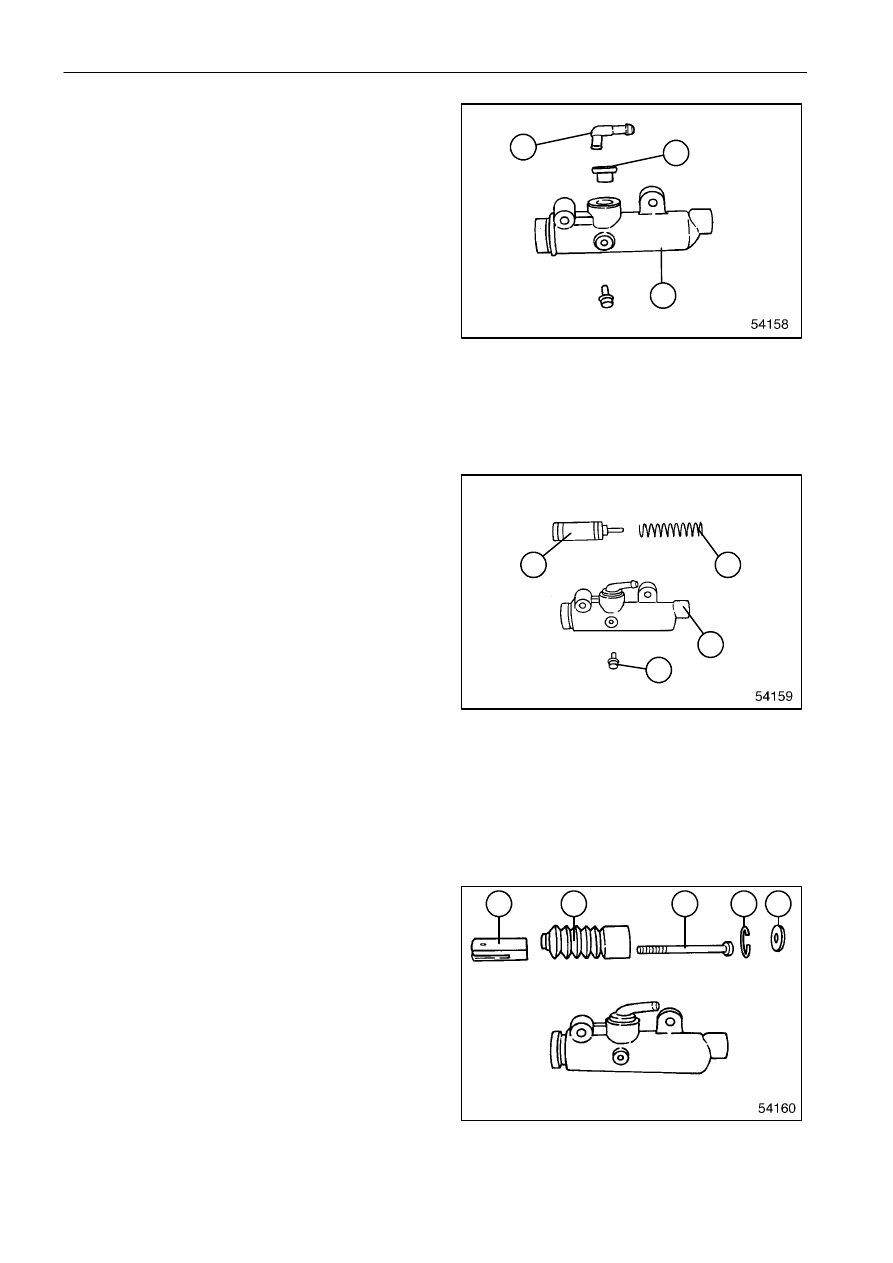

Уплотнение штуцера питания

-

Снимите штуцер питания главного цилиндра (1).

-

Снимите уплотнитель (2).

-

Аккуратно очистите корпус главного цилиндра
изнутри.

-

Установите новый уплотнитель (2).

-

Присоедините штуцер (1).

Сборка распределительного поршня
-

Установите пружину (1) в корпус главного
цилиндра (2).

-

Нанесите

тонкий

слой

вазелина

на

внутреннюю поверхность корпуса насоса (2)
и на поршень (3).

-

Установите поршень (3) так, чтобы продольные
насечки были направлены к отверстию.
Нажимая на поршень, затяните винт (4).

Установка штока
-

Установите шток (1), шайбу (2) и стопорное
кольцо (3).

-

Поместите шток (1) в корпус цилиндра, затем
установите стопорное кольцо (3) и шайбу (2).

-

Наверните на шток (1) новый кожух (4)
и присоедините крепление (5).

18

19

20

1

2

3

3

1

2

4

5

4

1

3

2

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

13

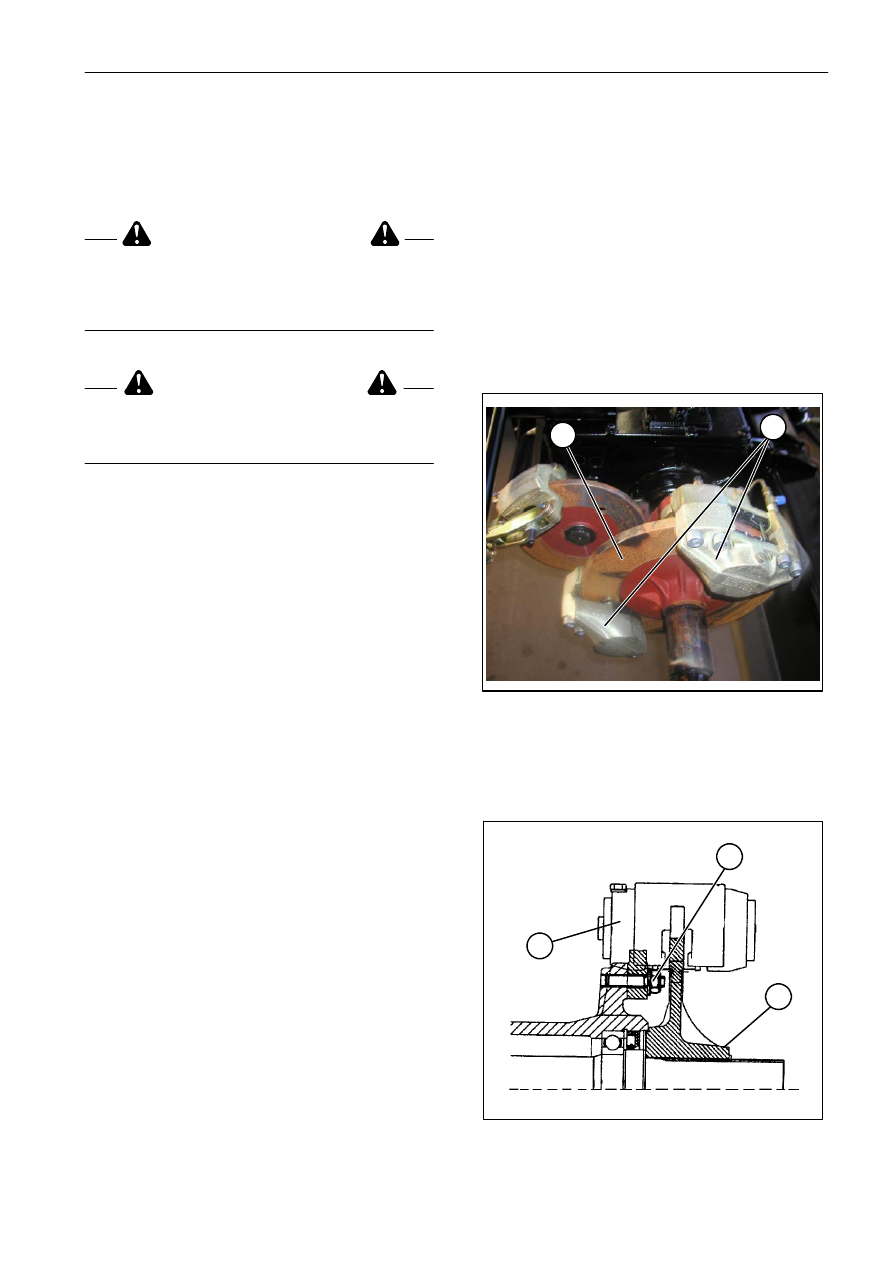

Операция 3320256
Тормозные суппорты -
Снятие/Установка

ПРЕДОСТЕРЕЖЕНИЕ

Перед заменой тормозных колодок установите
машину

на

ровном

участке

и

подложите

подходящие упоры под ведущие и управляемые
колеса.

ПРЕДОСТЕРЕЖЕНИЕ

Используйте защитные резиновые перчатки.
Собрать жидкость в емкость и не сливать
в окружающую среду.

Все

модели

машин

оснащены

двойными

тормозными суппортами.

Снятие

-

Под

тормозные

суппорты

(1)

поместите

емкость для сбора тормозной жидкости.

-

Отсоедините

стальную

трубку

подачи

и соединительную трубку суппорта.

-

Снимите стопорное кольцо и втулку вала
колес.

-

Через отверстие в диске (2) отверните гайку (3).

-

Извлеките тормозной диск (2) и снимите
суппорты (1).

Установка

-

Чтобы

выполнить

установку,

действуйте

в обратном порядке, гайки

(3) крепления

суппортов затяните моментом 120 Нм.

21

22

1

3

2

1

2

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

14

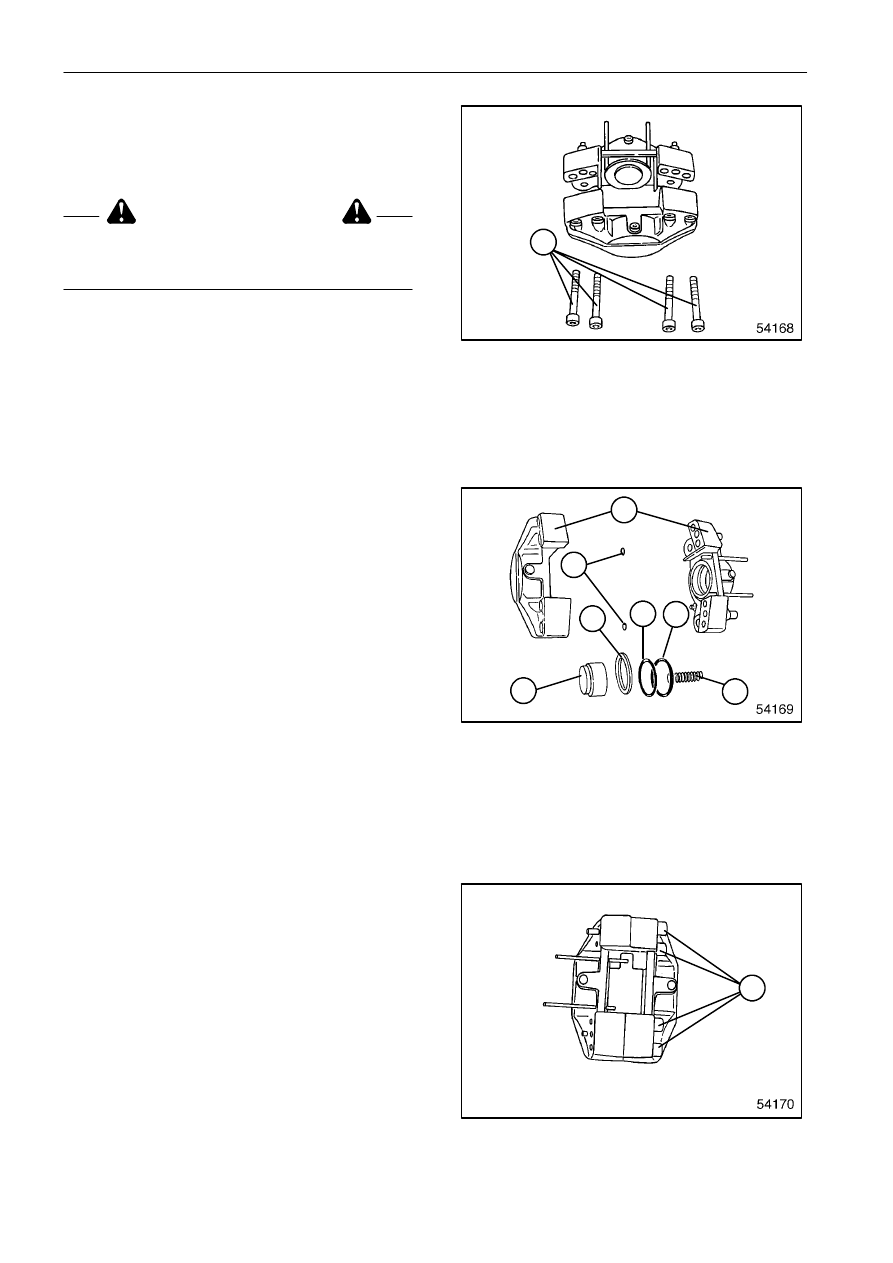

Операция 3320272
Тормозной суппорт, отсоединен -
Демонтаж/Сборка

ПРЕДОСТЕРЕЖЕНИЕ

Используйте защитные резиновые перчатки.
Собрать жидкость в емкость и не сливать
в окружающую среду.

Выполняется следующим образом:

-

снимите

тормозные

суппорты,

действуя

в соответствии с инструкцией на стр. 13.

-

Снимите

тормозные

элементы,

выполнив

действия, описанные на стр. 15.

-

Выверните четыре винта (1), соединяющие
части суппортов.

-

После снятия частей скоб (2) извлеките
поршни (3) и пылезащитное уплотнение (4)
вместе с пружиной (5).

-

Снимите

уплотнительное

кольцо

(6)

и стопорное кольцо (7).

-

Снимите два уплотнительных кольца (8).

ПРИМЕЧАНИЕ: описанную процедуру необходимо

выполнить

для обеих

половин

суппорта.

Сборка

-

Аккуратно очистите все детали и нанесите на
них тонкий слой консистентной смазки перед
тем, как приступить к сборке.

-

Установите

уплотнительное

кольцо

(6)

и стопорное кольцо (7).

-

Установите пылезащитное уплотнение (4),
пружину (5) и поршень  (3).

-

Установите

уплотнительные

кольца

(8)

и соедините половины суппорта с помощью
винтов (1) с приложением момента 180-200 Нм
для моделей с 5 клавишными соломотрясами и
100-110 Нм - для моделей с 6 клавишными
соломотрясами.

-

Выполните сборку тормозных элементов.

-

Присоедините суппорты к корпусу привода.

-

Присоедините трубки линий к суппортам.

-

Удалите воздух из системы.

23

24

25

1

2

3

4

7

6

5

1

8
