РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

15

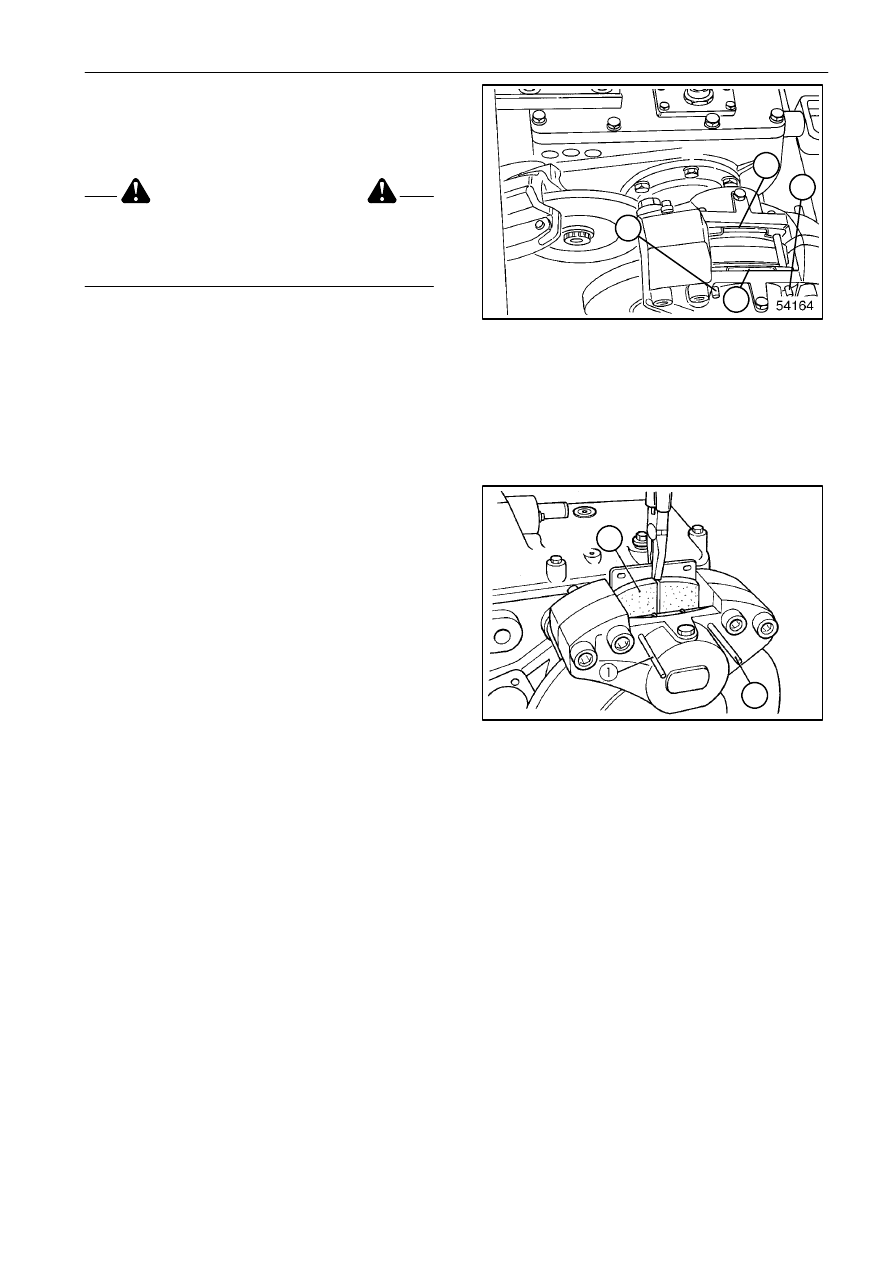

Операция 3320273
Тормозные колодки (комплект) -
Замена

ПРЕДОСТЕРЕЖЕНИЕ

Перед заменой тормозных колодок установите
машину

на

ровном

участке

и

подложите

подходящие упоры под ведущие и управляемые
колеса.

Демонтаж

-

Оставьте минимальное количество тормозной
жидкости в бачке.

-

Извлеките один из штифтов (1 и 2), крепящих
тормозные колодки, и удалите пружины (3 и 4).

-

Извлеките второй штифт.

-

Снимите тормозные колодки (5).

Сборка

-

Переместите тормозные цилиндры как можно
дальше назад, чтобы получить возможность
установить новые тормозные колодки.

-

Установите на место штифты (1 и 2) и пружины
(3 и 4).

-

Долейте в бачок тормозную жидкость до
требуемого уровня и, если контур был открыт,
удалите из него воздух (см. стр. 8).

26

27

2

5

3

2

1

4

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

16

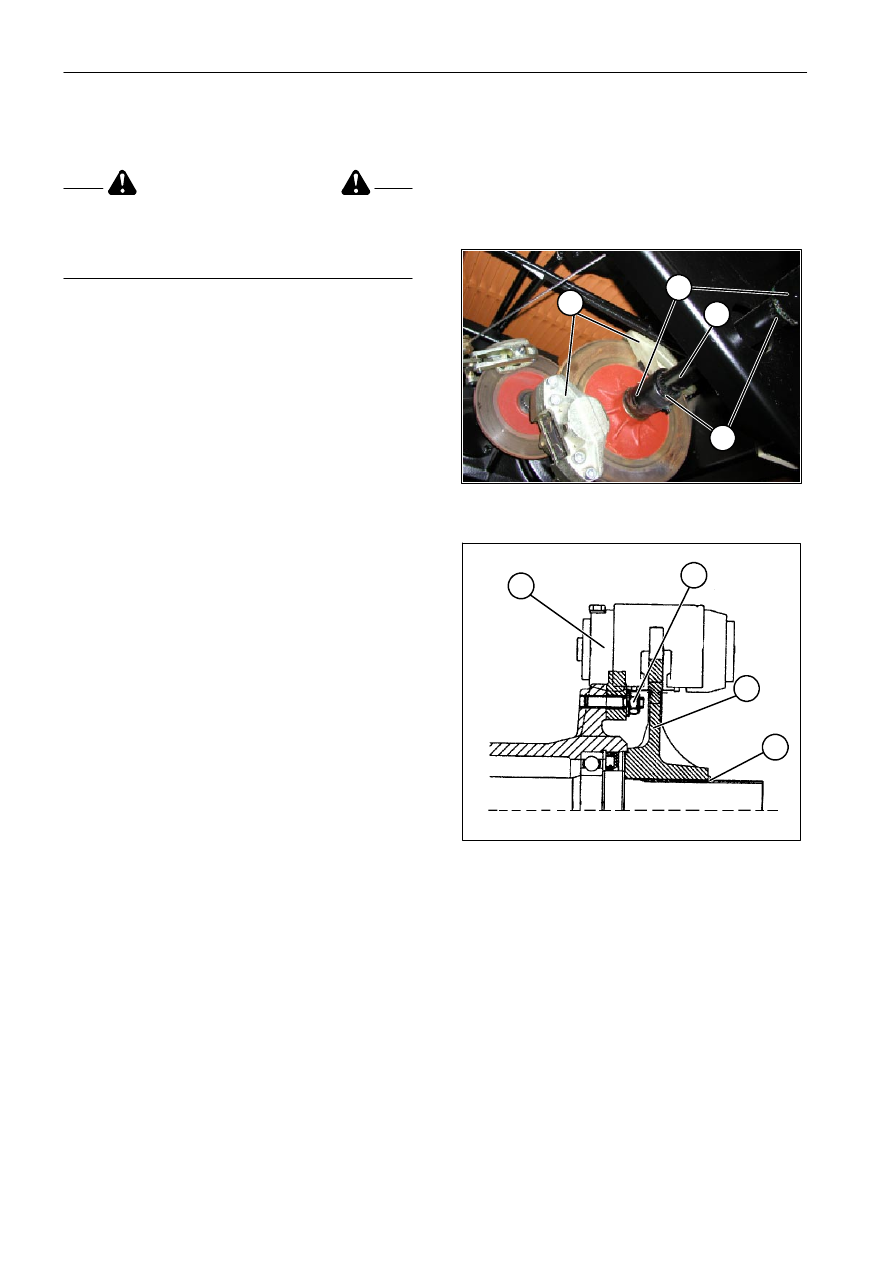

Операция 3320276
Тормозной диск -
Снятие/Установка

ПРЕДОСТЕРЕЖЕНИЕ

Перед снятием тормозного диска установите
машину

на

ровном

участке

и

подложите

подходящие упоры под ведущие и управляемые
колеса.

Снятие

-

Снимите два уплотнительных кольца (1).

-

Сместите втулки (2) внутрь и снимите вал
колес (3).

-

Отверните

четыре

гайки

(2)

крепления

суппортов  (4).

-

Снимите стопорное кольцо (5) и диск (6).

-

Снимите суппорты (4) с диска (6);

Снятие

При установке выполняйте монтажные операции в
обратной последовательности.

После

завершения

монтажа

прокачайте

тормозную систему (стр. 8).

28

29

4

4

2

1

3

7

6

5

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

1

Раздел 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

35 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Расположение компонентов

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Схема электрогидравлической системы управления и обслуживания
(модели 5-6)

8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Схема электрогидравлической системы управления и обслуживания
(модели 5AL / 6AL)

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Обслуживающий распределительный клапан

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Виды в разрезе деталей распределительного клапана

14

. . . . . . . . . . . . . . . . . . . . . . . .

Распределительный клапан электрогидравлического управления

24

. . . . . . . . . . . . . .

35 602

Клапан управления боковым перемещением жатки

26

. . . . . . . . . . . . . . . . . . . . . . . . . . .

00 900

Поиск и устранение неисправностей

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 310

Распределительный клапан в сборе - снятие и установка

40

. . . . . . . . . . . . . . . . . . . . .

35 410

Контур регулировки положения жатки

45

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Клапан управления выравниванием (только для моделей 5AL / 6 AL)

50

. . . . . . . . . .

35 625

Контур выравнивания машины

53

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 620

Клапан управления выравниванием - Замена

55

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: МОДЕЛИ 5 - 5AL - 6 - 6AL

ТИП МАСЛА

BP SUPER HYDRAULIC 46

Объем масла в резервуаре

20 л

Объем масла в контуре

31 л

Производительность обслуживающего насоса

25,5 л

Макс. давление на распределительном клапане

200 бар

Производительность насоса усилителя рулевого управления

14 л/мин

Максимальное давление

140 бар

Фильтр возвратной линии

1 шт., 25 микрон, спр. № 322736650

ВАЖНОЕ ЗАМЕЧАНИЕ:

для

проверки

работы

гидравлической

и

гидростатической

систем

необходимо использовать блок манометров с соответствующими шлангами
и разъемами, поз. 327700050.

ПРИМЕЧАНИЕ:

-

Включайте молотилку только на низких оборотах двигателя.

-

Включение красного индикатора на панели приборов свидетельствует
о подаче питания на электромагнитные клапаны. Индикатор должен гореть
в течение нескольких секунд при включении и отключении клапанов.
Если индикатор

горит

постоянно,

проверьте

регулировку

конечного

переключателя и/или его исправность.

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

2

ОБСЛУЖИВАЮЩИЙ ГИДРАВЛИЧЕСКИЙ НАСОС И ГИДРАВЛИЧЕСКИЙ НАСОС УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ

ТИП НАСОСА

ТРАНСМИССИЯ

Тип колес

тип ремня

Частота вращения насоса

2380 об/мин

Производительность обслуживающего насоса

25,5 л/мин

Производительность насоса усилителя рулевого
управления

14 л/мин

ОБСЛУЖИВАЮЩИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

Тип распределительного клапана

с элементами, которые управляются электромагнитным клапаном

Тип электромагнитного клапана

нормально открытый (1 шт.) - нормально закрытый (10 шт.)

Элементы одностороннего
действия

подъем жатки - подъем мотовила

- вариатор битера

Элементы двустороннего
действия

перемещение мотовила вперед - управление разгрузочной трубой

НАИМЕНОВАНИЕ ОСНОВНЫХ ПАРАМЕТРОВ: МОДЕЛИ 5AL - 6AL

РЕЗЕРВУАР ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ

Тип масла

BP SUPER HYDRAULIC 46

Объем масла в резервуаре

28 л

Объем масла в контуре

57 л

Фильтры возвратной линии

1 шт., 25 микрон, спр. № 322736650

ОБСЛУЖИВАЮЩИЙ ГИДРАВЛИЧЕСКИЙ НАСОС И ГИДРАВЛИЧЕСКИЙ НАСОС УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ

Тип насоса

тип передачи

Тип приводного

тип ремня

Частота вращения насоса

2380 об/мин

Производительность обслуживающего насоса

25,5 л/мин

Производительность насоса усилителя рулевого
управления

14 л/мин

ОБСЛУЖИВАЮЩИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

Тип распределительного клапана

с элементами, которые управляются электромагнитным клапаном

Тип электромагнитного клапана

нормально открытый (1) - нормально закрытый (10)

Элементы одностороннего
действия

подъем жатки - подъем мотовила - управление вариатором битера

Элементы двустороннего
действия

перемещение мотовила вперед - управление разгрузочной трубой
