РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

3

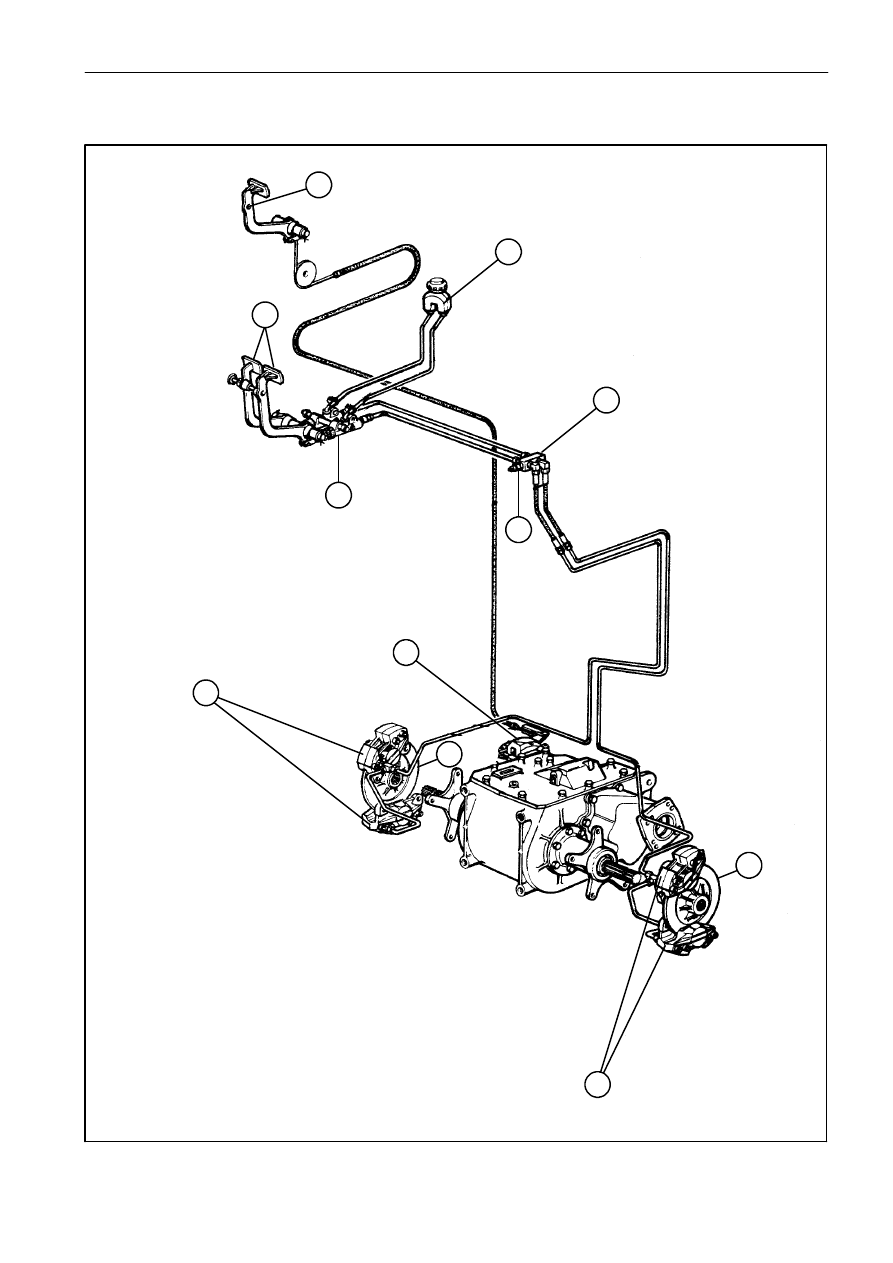

РАБОЧИЙ И РУЧНОЙ ТОРМОЗ В РАЗРЕЗЕ

1 -

Бачок для тормозной жидкости: объем 0,30 л - тип масла -
тормозная жидкость BP DOT 4

2 -

Главный цилиндр

3 -

Педаль

4 -

Тормозной компенсатор

5 -

Реле включения стоп-сигналов

6 -

Двойной тормозной суппорт

7 -

Тормозной диск

8 -

Педаль стояночного тормоза

9 -

Суппорт ручного тормоза

8

3

1

2

4

5

9

7

6

6

7

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

4

ОПИСАНИЕ РАБОТЫ

РАБОЧИЕ ТОРМОЗА

Рабочие

тормоза

оснащены

гидравлическим

приводом.

Два главных цилиндра (отдельный для каждой
педали) располагаются под кабиной оператора и
соединены с соответствующими педалями с
помощью толкателей.

Управлять цилиндрами можно одновременно или
по

отдельности,

в

первом

случае

педали

соединяют с помощью штифта.

Нагнетательный

трубопровод

присоединен

к

механизму тормозного компенсатора, который
обеспечивает

сбалансированное

торможение,

даже если тормозные диски или накладки имеют
разную степень износа.

Жидкость в оба главных цилиндра подается из
одного бачка,

расположенного в

кабине за

сиденьем водителя.

Тормозные диски (по одному на каждом из задних
колес)

размещаются

на

выходе

корпуса

трансмиссии

и

с

помощью

шлицев

устанавливаются на валах колес.

РУЧНОЙ ТОРМОЗ

Ручной тормоз приводится в действие вручную с
помощью рычага, расположенного справа от
сиденья

оператора,

и

воздействует

на

промежуточный вал.

При перемещении рычага ручного тормоза тяга
смещает тормозной суппорт и затормаживает
диск, удерживая комбайн.

ОПРЕДЕЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

НЕИСПРАВНОСТИ

ВОЗМОЖНЫЕ ПРИЧИНЫ

СПОСОБЫ УСТРАНЕНИЯ

Педали тормоза нажимаются
с большим усилием.

1.

Заедание главного
цилиндра.

2.

Линии управления тормоза
засорены или пережаты.

Замените главный тормозной
цилиндр.

Прочистите или замените линии
привода.

Тормоза срабатывают при
отпущенных педалях
управления.

1.

Заблокированы поршни
главных тормозных
цилиндров.

2.

Заедание поршней
суппортов.

Высвободите поршень и, если
необходимо, замените главные
тормозные цилиндры.

Замените главные тормозные
цилиндры.

При торможении слышен шум. 1.

Изношены фрикционные
элементы тормозного диска.

Замените тормозные диски.

Большой ход педалей
тормоза.

1.

Попадание воздуха в
тормозную систему.

2.

Изношены главные
тормозные цилиндры.

3.

Утечка тормозной жидкости
в линии привода тормоза.

Удалите воздух из тормозной
системы.

Замените главные тормозные
цилиндры.

Устраните причины утечки.

(продолжение на следующей странице)

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

5

ОПРЕДЕЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

(продолжение)

НЕИСПРАВНОСТИ

ВОЗМОЖНЫЕ ПРИЧИНЫ

СПОСОБЫ УСТРАНЕНИЯ

Несбалансированное
торможение.

1.

Неправильно подобрано
давление в шинах.

2.

Изношены главные
тормозные цилиндры.

3.

Трубопроводы главного
цилиндра засорены или
пережаты.

4.

Линия привода тормоза
засорена или пережата.

5.

Изношены или повреждены
уплотнения поршня главного
цилиндра.

6.

Изношены фрикционные
элементы тормозного диска.

7.

Заблокирован механизм
тормозного компенсатора.

Установите правильное
давление в шинах.

Замените главные тормозные
цилиндры.

Прочистите или замените
тормозные трубопроводы.

Прочистите или замените линии
привода.

Замените главные тормозные
цилиндры.

Замените диск.

Освободите механизм
тормозного компенсатора или
замените его.

Недостаточное торможение.

1.

Изношены фрикционные
элементы тормозного диска.

2.

Изношены главные
тормозные цилиндры.

3.

Попадание воздуха в
тормозную систему.

4.

Утечка тормозной жидкости
в линии привода тормоза.

5.

Изношены или повреждены
уплотнения поршня главного
тормозного цилиндра.

Замените тормозные диски.

Замените главные тормозные
цилиндры.

Удалите воздух из тормозной
системы.

Устраните причины утечки.

Замените главный тормозной
цилиндр или уплотнения.

Ручной тормоз не
срабатывает.

1.

Не отрегулировано
управление тормоза.

2.

Изношены тормозные
элементы.

Выполните настройку
управления.

Замените тормозные элементы.

При отключении ручного
тормоза колеса комбайна
остаются заблокированными.

1.

Заедание при обратном ходе
рычага.

2.

Заедание тормозных
элементов тормозного
диска.

Устраните заедания.

Снимите и замените
поврежденные элементы.

РАЗДЕЛ 33 - ТОРМОЗНАЯ СИСТЕМА И СИСТЕМА УПРАВЛЕНИЯ

6

Подраздел 33 110 - СТОЯНОЧНЫЙ ТОРМОЗ

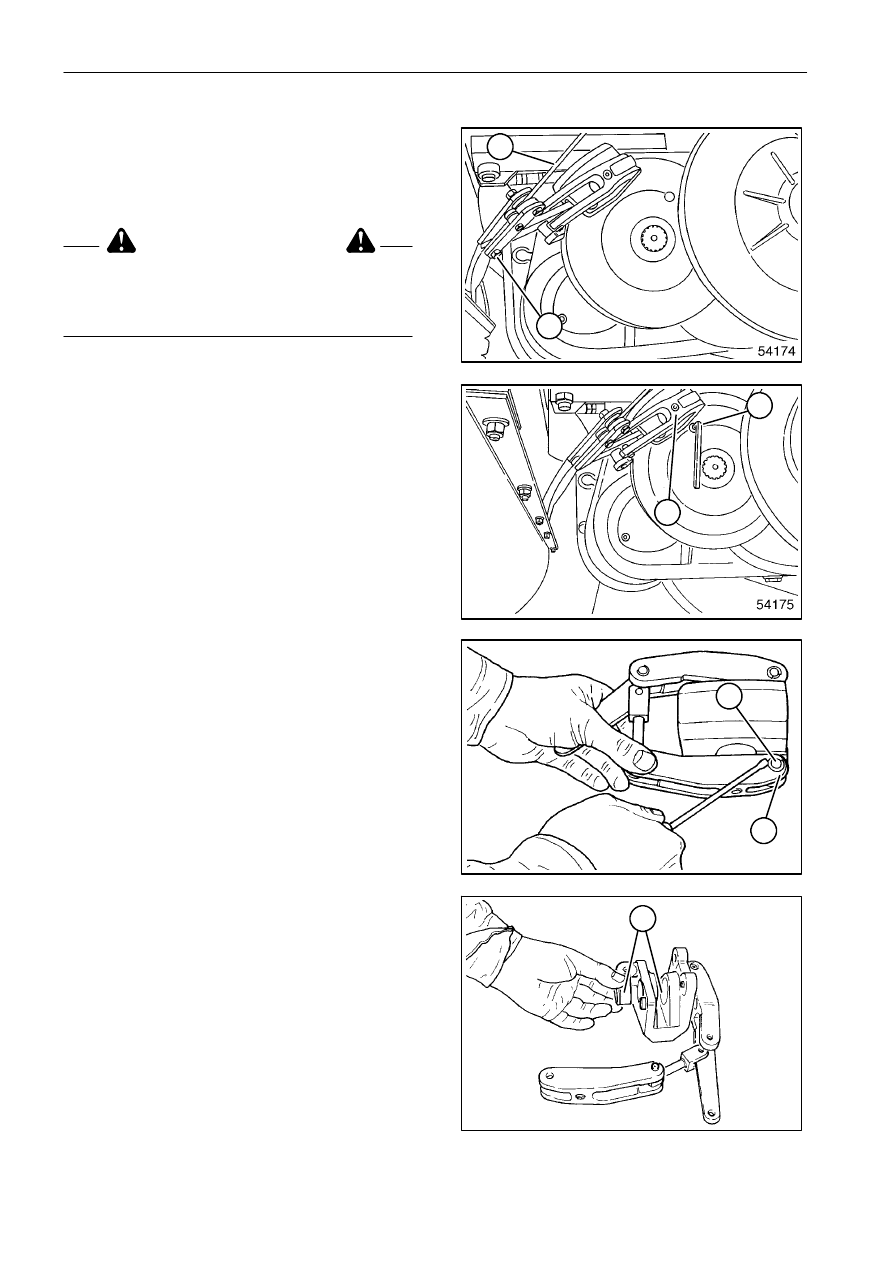

Операция 3311024
Суппорт ручного тормоза -
Снятие/Установка

ПРЕДОСТЕРЕЖЕНИЕ

Перед снятием тормозного диска установите
машину

на

ровном

участке

и

подложите

подходящие упоры под ведущие и управляемые
колеса.

Снятие

-

Отсоедините трос ручного тормоза (1), сняв
шпильку (2).

-

Отверните два винта крепления суппорта (3),
вставив ключ в отверстие диска (4).

Установка

-

Чтобы

выполнить

процедуру

сборки,

действуйте в обратном порядке, затянув винты
крепления суппорта (3) моментом 46 Нм.

Операция 3311028
Суппорт ручного тормоза -
Демонтаж/Регулировка

-

Снимите стопорное кольцо (1) и извлеките
штифт  (2).

-

Снимите две тормозных колодки (3).

-

Убедитесь, что рычаг перемещается свободно.

-

Закрепите

рычаг,

установив

штифт

(2)

и стопорное кольцо (1).

-

Установите

и

отрегулируйте

тормозной

суппорт.

2

3

4

5

1

2

4

3

1

2

3
