РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

2

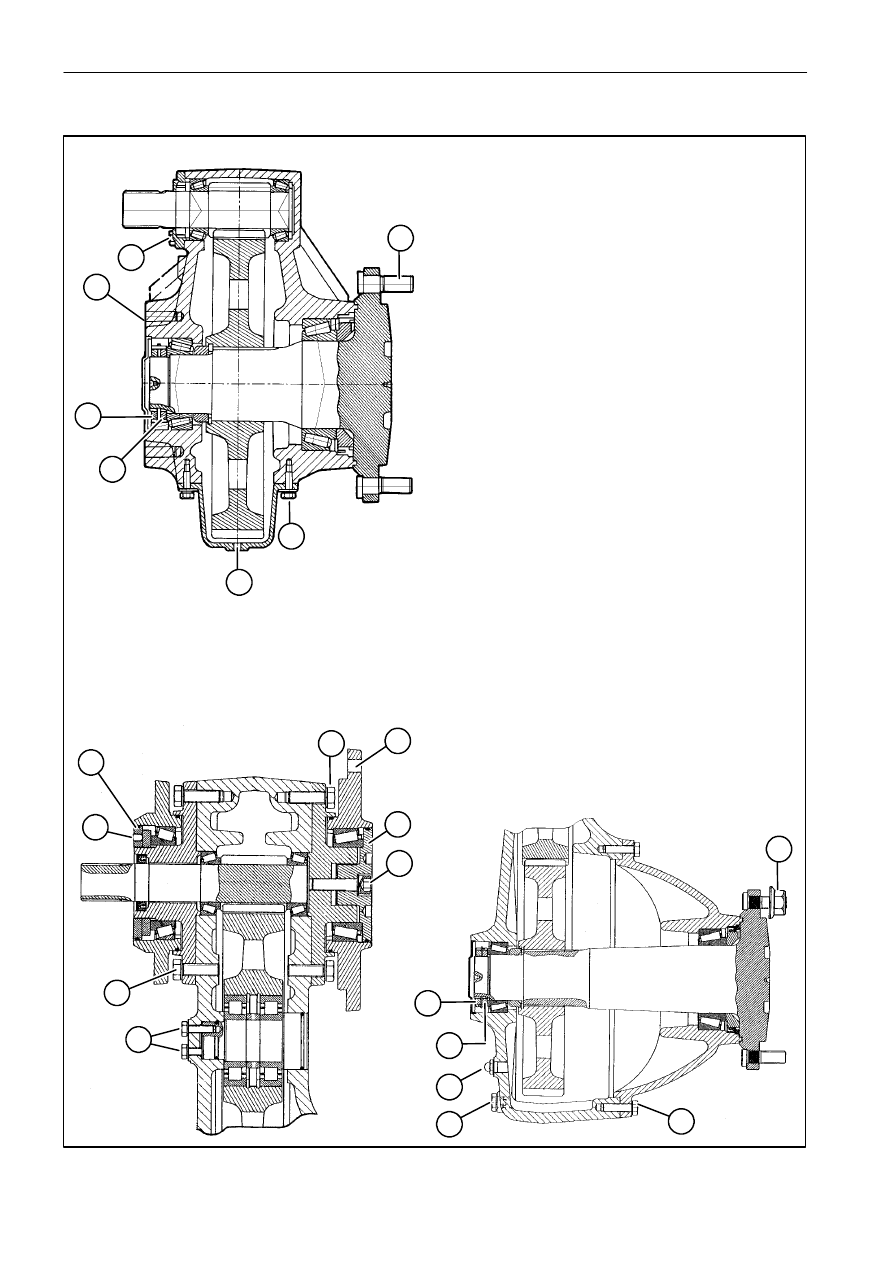

МОМЕНТЫ ЗАТЯГИВАНИЯ ЭЛЕМЕНТОВ КОНЕЧНОГО ПРИВОДА

1.

Болты соединения конечного привода и оси
(момент 300 Нм).

2.

Винт на фланце зубчатого колеса
(момент 50 Нм).

3.

Первая круглая гайка крепления колесной оси
(момент 300 Нм).

4.

Вторая круглая гайка крепления колесной оси
(момент 1000 Нм).

5.

Винт крепления крышки конечного привода
(момент 50 Нм).

6.

Пробка отверстия для слива масла
(момента 28 Нм).

7.

Пробка отверстия для слива масла,
AL (момент 90 Нм).

8.

Гайка фиксации наружного кольца подшипника,
AL (момент 300 Нм).

9.

Винт крепления гайки наружного кольца,
AL (момент 205 Нм).

10. Контргайки крепления колес

(момент 550

÷580 Нм).

11. Винт фланца подшипниковой опоры

зубчатого колеса,
AL (момент 214 Нм).

12. Гайка фиксации наружного кольца фланцевого

подшипника,
AL (момент 500 Нм).

13. Установочный штифт круглой гайки,

AL (момент 25 Нм).

14. Винт крепления штифта промежуточного колеса,

AL (момент 70 Нм).

15. Болт крепления корпуса конечного привода,

AL (момент 143 Нм).

ПРИМЕЧАНИЕ: через каждые 2000/2500 часов

работы проверяйте затяжку
круглых гаек колесной оси (3 и 4).

11

1

8

9

14

11

13

12

1

2

3

4

6

5

10

10

15

7

6

3

4

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

3

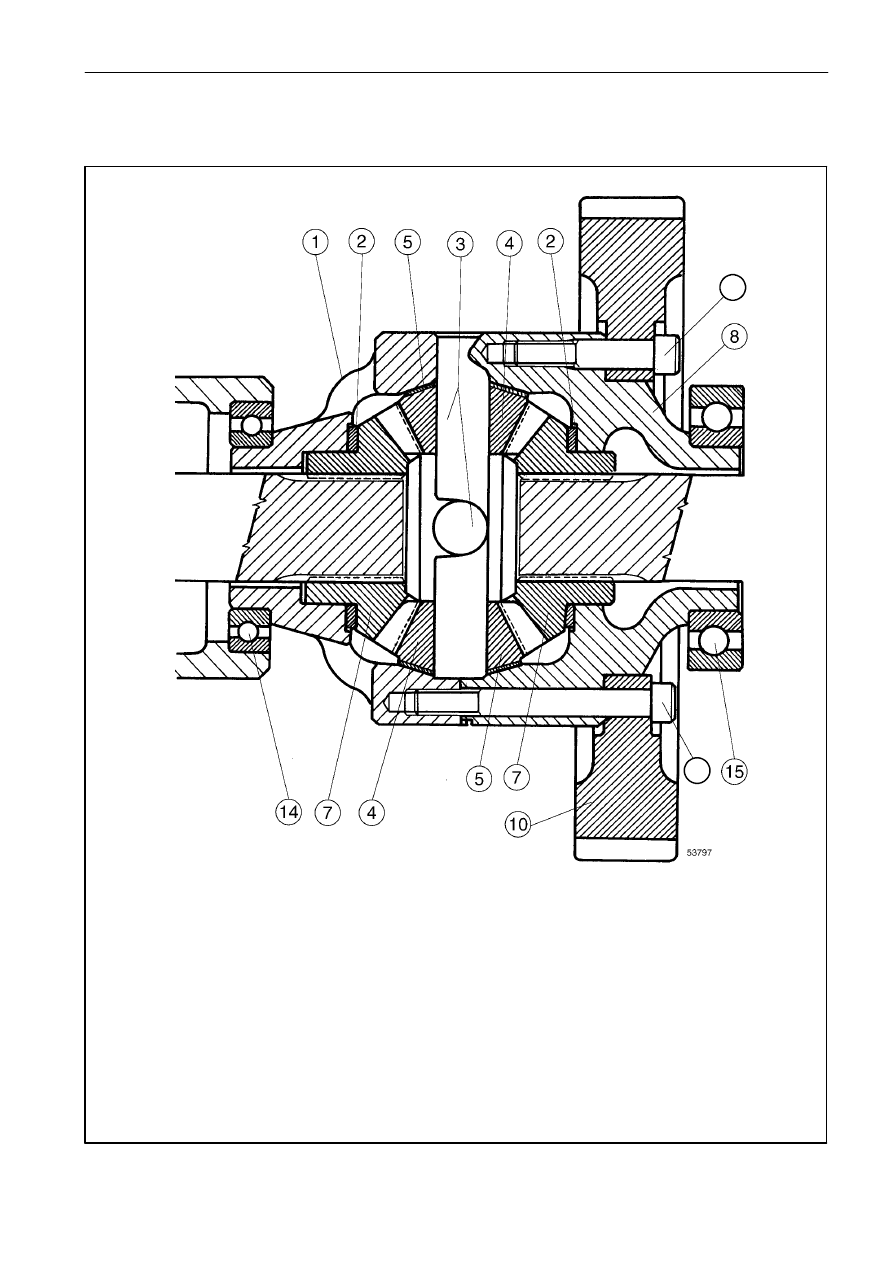

ДИФФЕРЕНЦИАЛ, ВИД В РАЗРЕЗЕ

11

13

1.

Половина корпуса

2.

Распорное кольцо

3.

Ось сателлитов

4.

Сателлит

5.

Упорная шайба

7.

Шестерня полуоси

8.

Половина корпуса

10. Зубчатое колесо

11. Болты, M12 x 60 R100

13. Болты, M12 x 110 R100

14. Подшипник

15. Подшипник

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

4

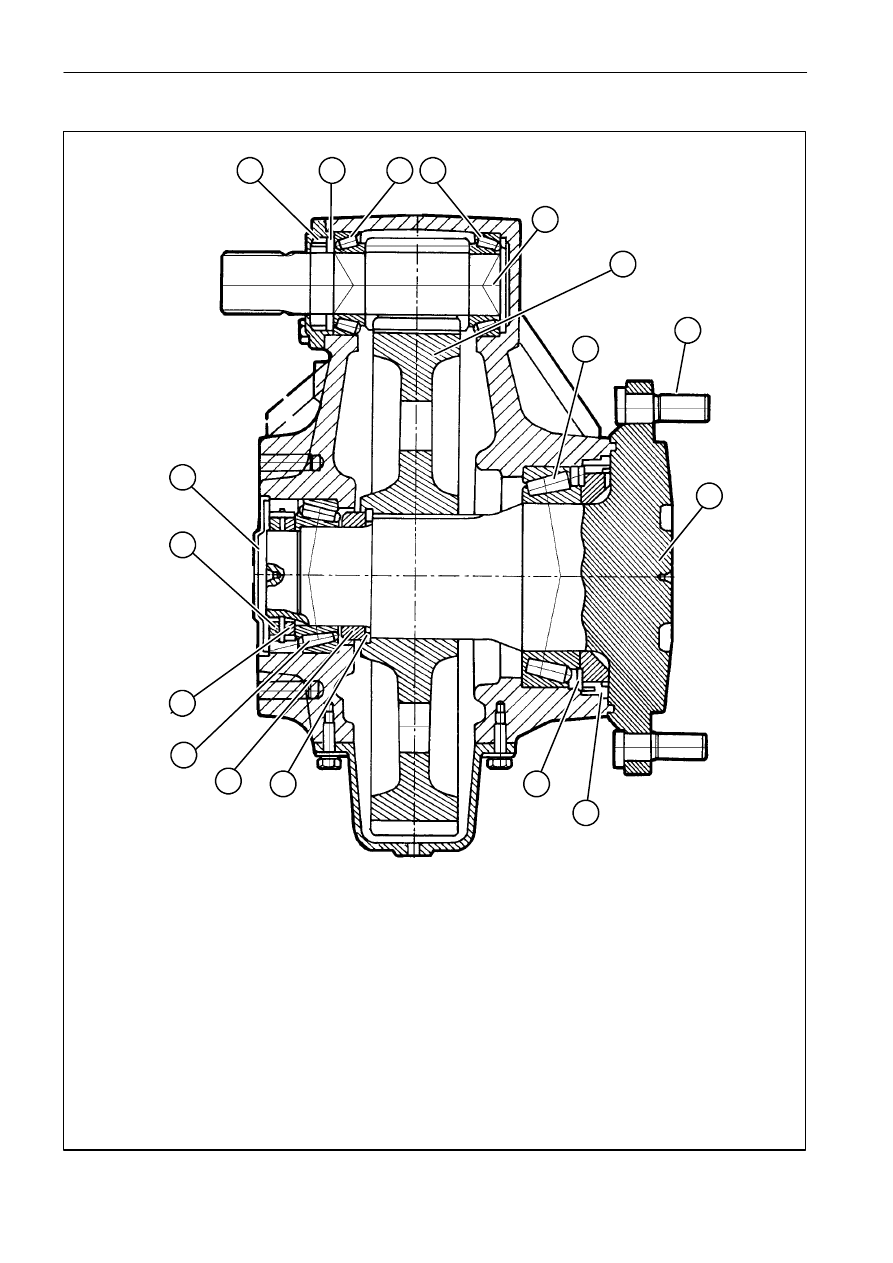

ОДНОСТУПЕНЧАТЫЙ КОНЕЧНЫЙ ПРИВОД, ВИД В РАЗРЕЗЕ - МОДЕЛИ 5 / 6

1.

Колесная полуось

2.

Шпилька

3.

Зубчатое колесо

4.

Подшипник

5.

Стопорное кольцо

6.

Распорное кольцо

7.

Подшипник

8.

Круглая гайка

9.

Круглая гайка

10. Крышка

11. Ведущая шестерня

12. Подшипник

13. Подшипник

14. Регулировочная прокладка

15. Прокладка

16. Прокладка

17. Пылезащитный уплотнитель

15

14

12 13

11

3

4

2

1

10

8

9

7

6

5

16

17

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

5

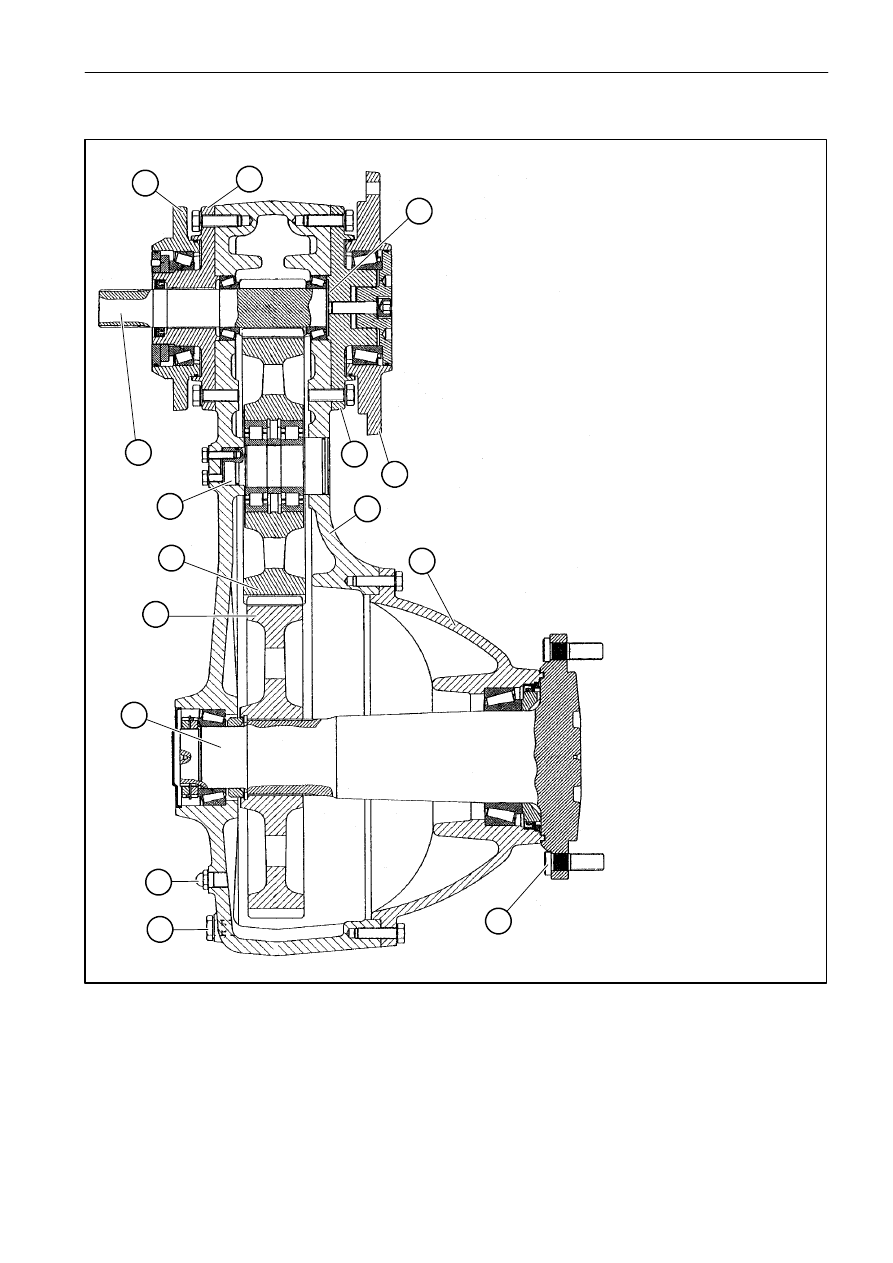

ДВУХСТУПЕНЧАТЫЙ КОНЕЧНЫЙ ПРИВОД, ВИД В РАЗРЕЗЕ - МОДЕЛИ 5AL/6AL

1.

Ведущая шестерня

2.

Вал промежуточной шестерни

3.

Промежуточная шестерня

4.

Ведомое зубчатое колесо

5.

Колесная полуось

6.

Заглушка маслозаливного отверстия

7.

Пробка отверстия для слива масла

8.

Шпильки (8 штук, M22 x 1,5)

9.

Половина корпуса

10. Корпус конечного привода

11. Неподвижный наружный фланец

12. Подвижный наружный фланец
13. Неподвижный внутренний фланец

14. Подвижный внутренний фланец

15. Регулировочные прокладки

(размеры:

0,15 мм
0,20 мм
0,50 мм)

14

13

15

11

12

10

9

8

1

2

3

4

5

6

7

ПРИМЕЧАНИЕ:

операции:

25 320 32 Колесная полуось полукорпуса и ведомое зубчатое колесо
25 320 60 Вал и промежуточное зубчатое колесо
25 320 68 Ведущая шестерня

могут выполняться вне зависимости от того, собран или разобран конечный привод.

Операции:

25 320 76 Внутренний фланец крепления конечного привода
25 320 92 Корпус конечного привода

выполняются только когда конечный привод демонтирован.
