Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 35

1

2

3

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

6

ИНСТРУМЕНТЫ

ПРЕДОСТЕРЕЖЕНИЕ

Для

обеспечения

безопасности

работы,

получения оптимальных результатов и экономии
сил

и

времени

наряду

с

инструментами,

изготовленными

Вашими

специалистами

по

чертежам, приложенным к данному руководству,
используйте указанные ниже инструменты.

В данном разделе приведен перечень
инструментов, необходимых для
выполнения различных работ.

296145

Подъемный крюк конечного привода

290090

Вращающийся стенд

296082

Скобы стенда

296124

Фиксатор шестерни

293450

Ударный съемник

291206

Съемник

292046

Подъемный трос

290740/1 Подъемная цепь
296126

Ключ для круглых гаек

296122

Установочный штифт

293860

Скобы стенда

296127

Скобы стенда

296123

Подъемная скоба

296125

Ключ для круглой гайки

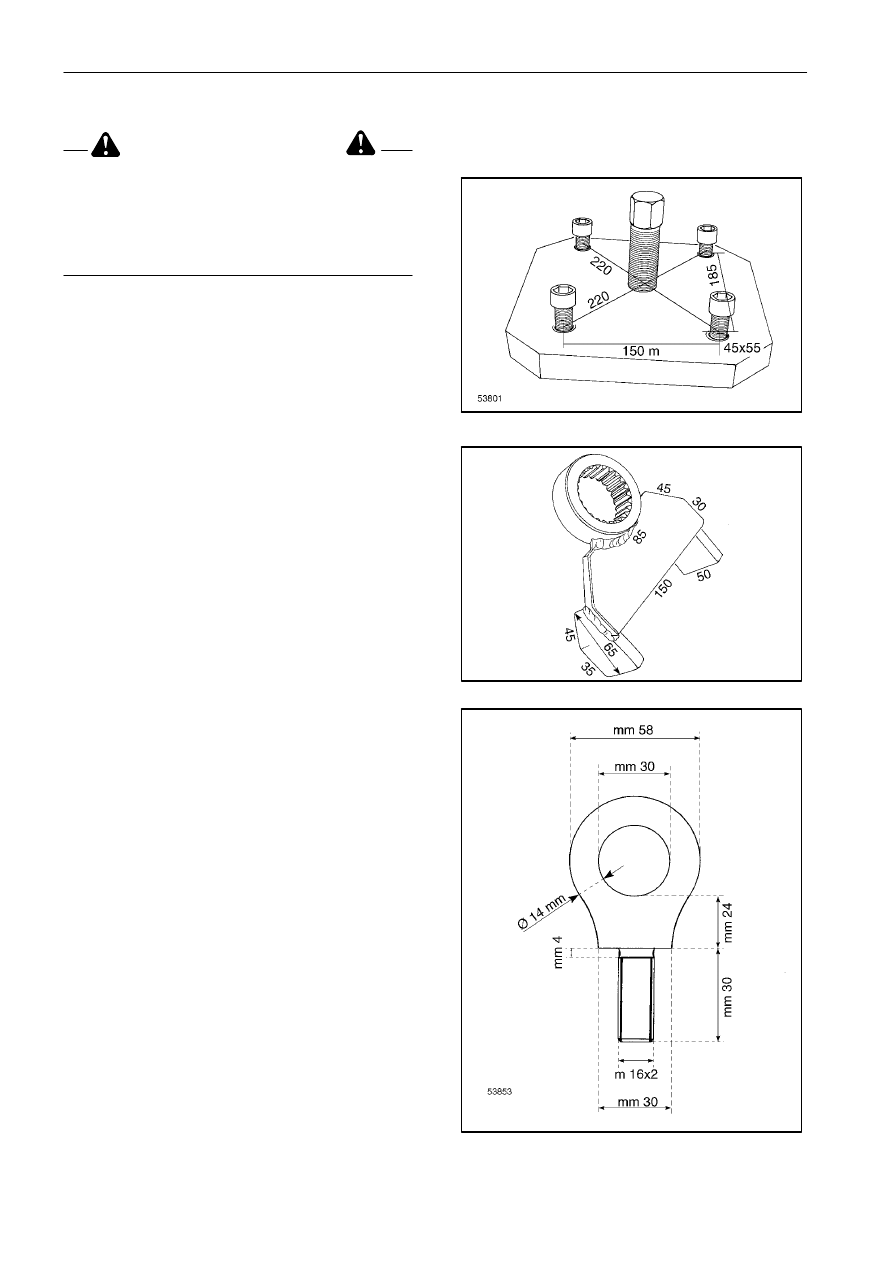

Инструмент (рис. 1) предназначен для демонтажа
колесной оси (на инструменте указать №51012).
Материал: Fe42, толщина 20 мм.

Инструмент

(рис.

2)

предназначен

для

предотвращения вращения корпуса конечного
привода в процессе завинчивания круглой гайки
(на инструменте указать № 51013).
Материал: Fe42.

Инструмент (рис. 3) предназначен для подъема
корпуса конечного привода (на инструменте
указать №51011).
Материал: 18 Ni Cr №5 UNI 7846
Грузоподъемность 60 кг.

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

7

ПРИМЕЧАНИЕ: Для обеспечения безопасности

работы, получения оптимальных
результатов и экономии сил и
времени

наряду

с

инструментами, изготовленными
Вашими

специалистами

по

чертежам,

приложенным

к

данному

руководству,

используйте

указанные

ниже

инструменты.

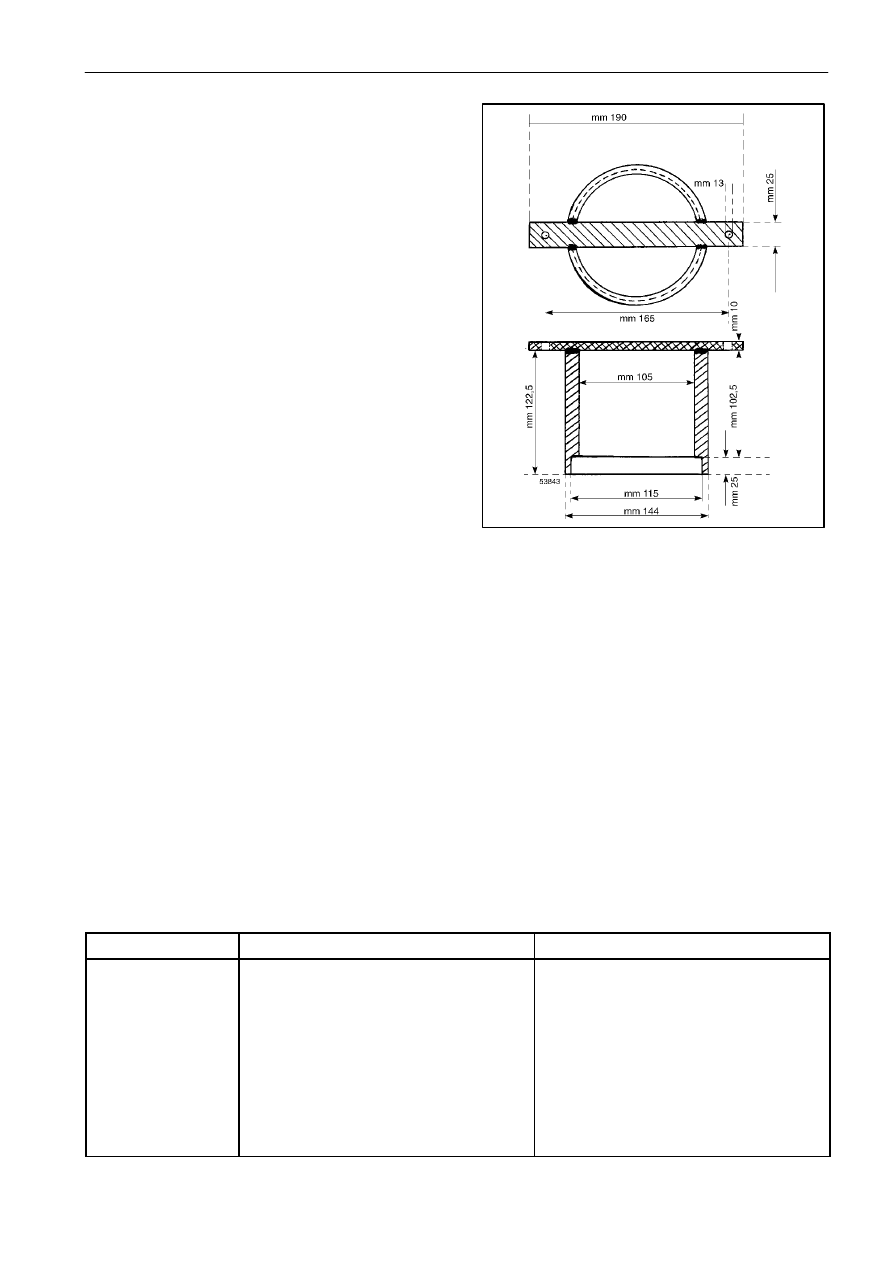

Необходимо

изготовить

инструмент

для

удержания дифференциала в сборе.
Материал: FE 00.

ОПИСАНИЕ РАБОТЫ

ОДНОСТУПЕНЧАТЫЕ КОНЕЧНЫЕ ПРИВОДЫ

ДВУХСТУПЕНЧАТЫЕ

КОНЕЧНЫЕ

ПРИВОДЫ

ДЛЯ КОМБАЙНОВ, ОСНАЩЕННЫХ СИСТЕМОЙ
ВЫРАВНИВАНИЯ

Одноступенчатые

конечные

приводы

устанавливаются на передней оси и приводятся в
действие трансмиссией через вал колес.
Вал колес соединяется с ведущей шестерней
конечного привода посредством втулки.
Шестерня передает движение зубчатому колесу,
с помощью шлицев установленному на колесной
оси.
Для предотвращения попадания воды, грязи и др.
в

корпус

конечного

привода

используются

специальные

уплотнения,

которые

устанавливаются между подвижными частыми,
колесной осью и корпусом.

Двухступенчатые

конечные

приводы

устанавливаются на передней оси и приводятся в
движение трансмиссией через вал колес.
Вал колес соединяется с ведущей шестерней
конечного привода посредством втулки.
Ведущая

шестерня

передает

вращение

на

промежуточное зубчатое колесо, установленное с
помощью двух подшипников и штифта в корпусе
конечного привода.
Крутящий момент от промежуточного колеса
передается на ведомое колесо, установленное на
колесной оси на шлицах.
Для предотвращения попадания воды, грязи и др.
в

корпус

конечного

привода

используются

специальные

уплотнения,

которые

устанавливаются между подвижными частыми,
колесной осью и корпусом.

ОПРЕДЕЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

НЕИСПРАВНОСТИ

ВОЗМОЖНЫЕ ПРИЧИНЫ

СПОСОБЫ УСТРАНЕНИЯ

Утечка масла.

1.

Повреждены прокладки.

2.

Засорен сапун.

3.

Слишком много масла.

Замените прокладки.

Прочистить сапун.

Откорректировать уровень масла.

Шум.

1.

Повреждены зубья шестерни.

2.

Повреждены зубья зубчатого колеса.

3.

Подшипники установлены с большим
люфтом.

4.

Ослаблены круглые гайки крепления
подшипников.

Замените шестерню.

Замените зубчатое колесо.

Замените подшипники или отрегулируйте
зазор.

Затяните круглые гайки с приложением
соответствующего момента.

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

8

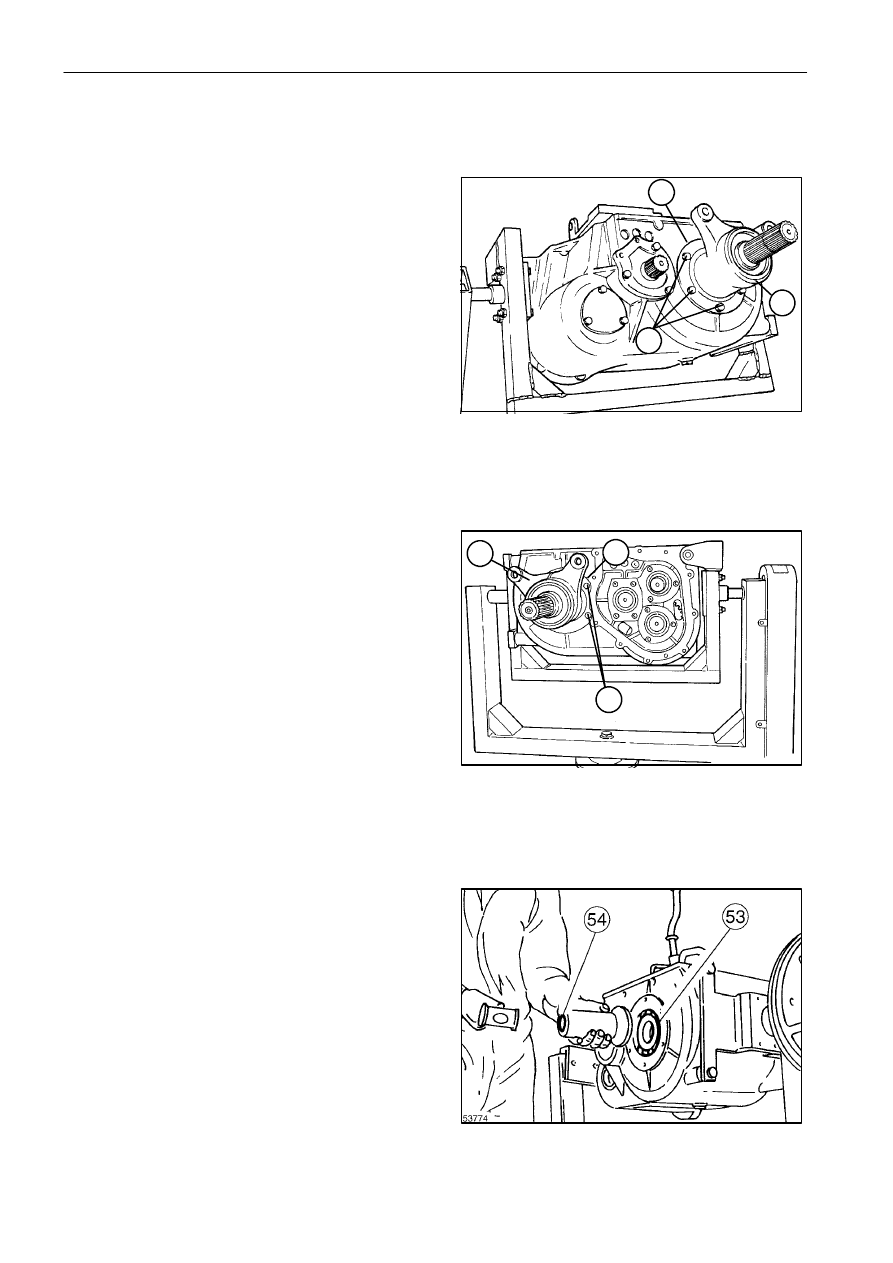

Подраздел 25 300 - ДИФФЕРЕНЦИАЛ

Операция 2530016
Правая и левая опоры
дифференциала

Снятие

Для

поддержки

дифференциала

прочно

закрепите его.
Выверните болты (46) и извлеките опору (47),
поднимая

ее

рычагом,

установленным

в пространство под опорой (48).

Выверните болты (49) и извлеките опору (50),
поднимая

ее

рычагом,

установленным

в пространство под опорой (51).

Операция 2530016
Правая и левая опоры
дифференциала

Снятие

Извлеките все внутренние детали опор.

Операция 2530034
Дифференциал

Снятие

Снимите дифференциал, для этого снимите
подшипник

(53)

и

используйте

выколотку

подходящего размера (54).

4

5

6

48

46

47

54021

50

51

49

54020

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

9

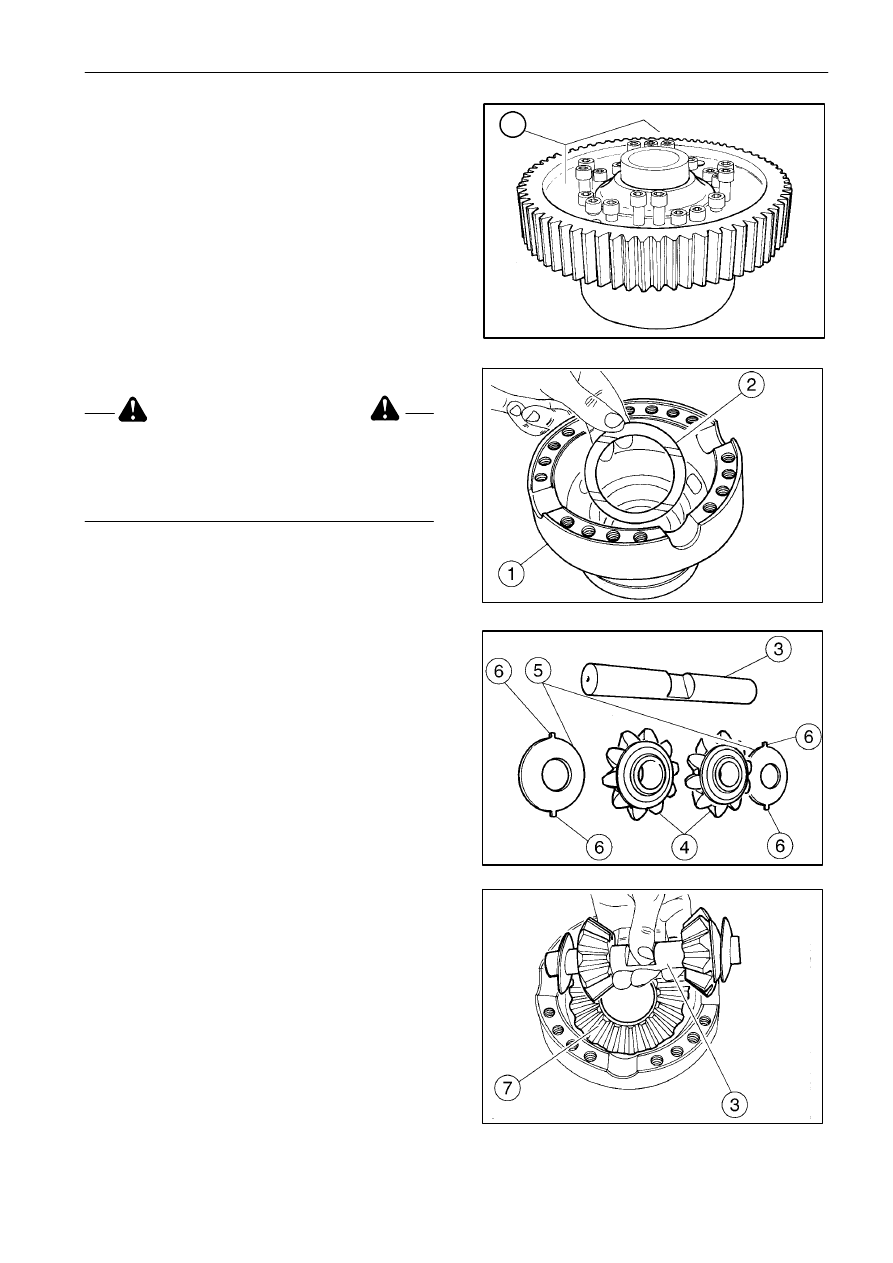

Операция 2530040
Дифференциал, отсоединен -
Демонтаж/Сборка

Выверните болты (55) и извлеките все внутренние
детали.

Сборка на монтажном столе

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью. Не просовывайте руки и пальцы
между двумя деталями. Всегда используйте
подходящие средства защиты: очки, перчатки
и обувь.

Выполняется следующим образом:

аккуратно очистите и обезжирьте поверхности
полукорпусов дифференциала.
Проверьте степень износа различных деталей,
в частности, упорной шайбы.
Установите кольцо (2) в полукорпус (1).

Смажьте

ось

(3)

сателлитов,

установите

сателлиты (4) и упорные шайбы (5).

Установите

коронную

шестерню

(7)

и

ось

с сателлитами (3) в полукорпус дифференциала.
Убедитесь,

что

выступы

(6)

упорных

шайб

(5)

расположены на внутренней стороне полукорпуса (1).

7

8

9

10

55
