Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 27

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

11

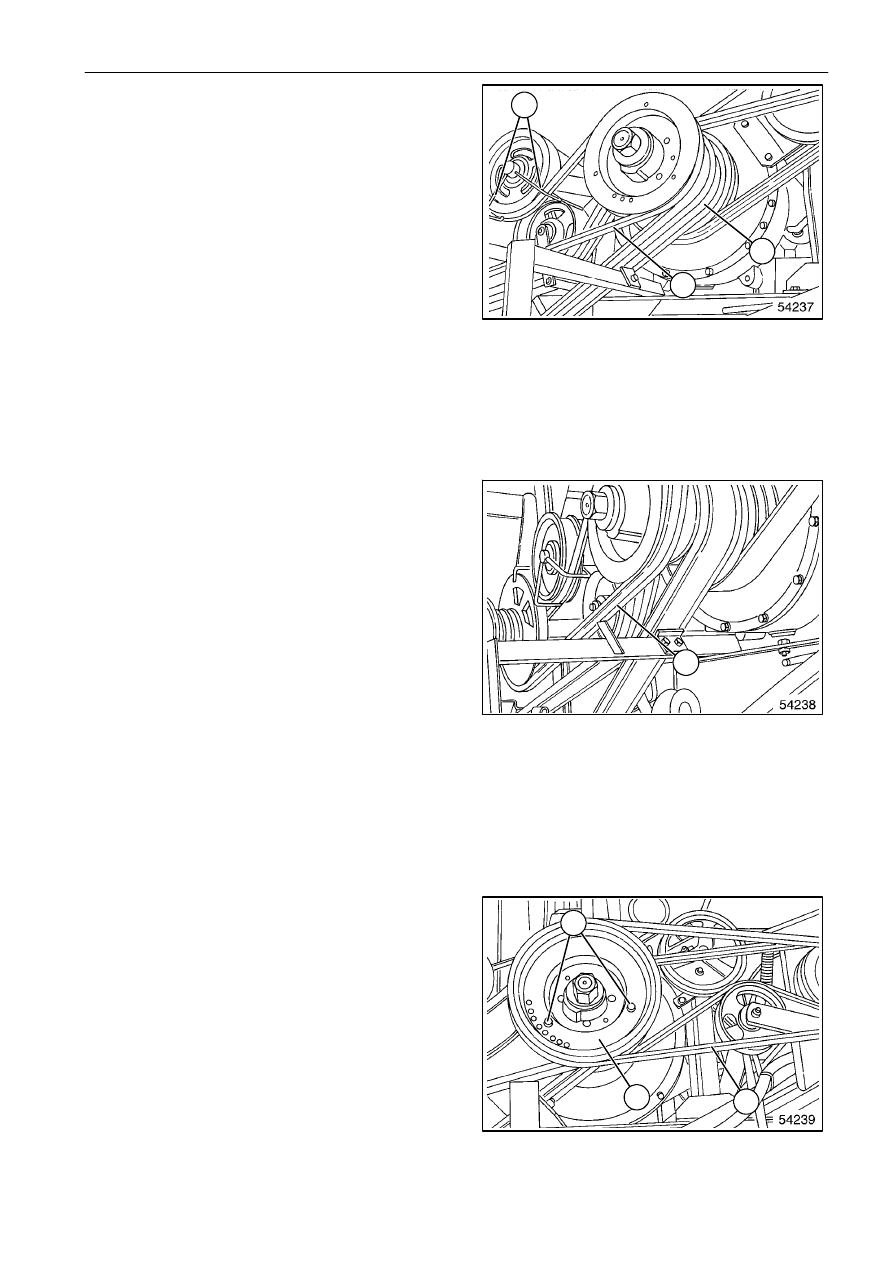

15. Установите ремень разгрузки бункера (1)

и держатель (2).

16. Установите

холостой

шкив

(3)

ремня

молотилки.
Установите ремень и отрегулируйте его
натяжение при помощи установочного винта,
как описано на стр. 26, раздел 00.
Отрегулируйте

шкив

(3)

так,

чтобы

он

отступал от натянутого ремня на 7

÷8 мм.

17. Установите холостой шкив (4) для ремня

включения разгрузки бункера.
Установите ремень и отрегулируйте его
натяжение в соответствии с инструкциями,
приведенными на стр. 26, раздел 00.
Отрегулируйте шкив (4)

так,

чтобы

он

отступал от натянутого ремня на 5 мм в
передней части и на 7-8 мм в задней части.

18. Установите шкив (5) привода соломорезки

(если

установлена),

затяните

винты

(6)

моментом 91 Нм.
Установите ремень (7) и отрегулируйте его
натяжение в соответствии с инструкциями,
приведенными на стр. 30, раздел 00.

26

27

28

2

1

3

4

6

5

7

РАЗДЕЛ 14 - МЕХАНИЗМ ОТБОРА МОЩНОСТИ

12

ЗАМЕЧАНИЯ:

РАЗДЕЛ 21 - ТРАНСМИССИЯ

1

Раздел 21 - ТРАНСМИССИЯ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

21 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Моменты затяжки соединений

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Вид сбоку

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Инструменты

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Описание работы

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Поиск и устранение неисправностей

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 114

Корпус трансмиссии

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 145

Внутренние элементы трансмиссии

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип трансмиссии . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Коробка передач . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Тип колес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Управление трансмиссией . . . . . . . . . . . . . . . . . . .

Включение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

С гидростатическим приводом

С четырьмя передачами и приводными колесами
для различных скоростей

Прямозубые

С помощью ручного рычага управления,
расположенного справа от сиденья оператора

Передний

РАЗДЕЛ 21 - ТРАНСМИССИЯ

2

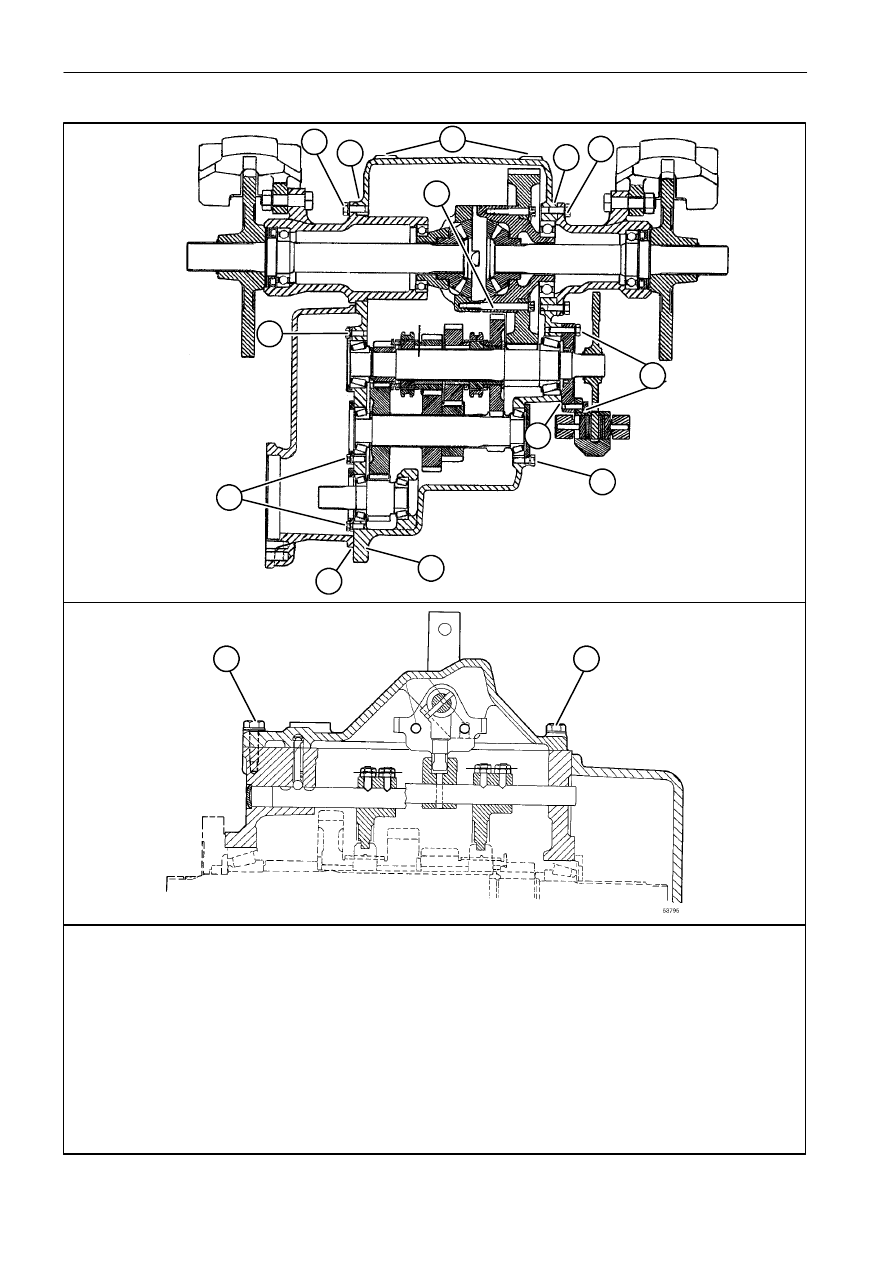

МОМЕНТЫ ЗАТЯГИВАНИЯ СОЕДИНЕНИЙ

A

4

1

A

4

5

3

3

3

A

A

2

3

6

6

1.

Болты крепления трансмиссии на оси (затягивать с приложением момента 210 Нм)

2.

Задние болты крепления трансмиссии (затягивать с приложением момента 331 Нм)

3.

Болты крепления упорной шайбы (затягивать с приложением момента 70 Нм)

4.

Винты крепления опоры дифференциала (затягивать с приложением момента 120 Нм)

5.

Винты крепления дифференциала к оси и корпусу (затягивать с приложением момента 120 Нм)

6.

Болты крепления крышки трансмиссии (затягивать с приложением момента 70 Нм)

A. Очистите и обезжирьте контактные поверхности и нанесите герметик Loctite Super Rapido 510,

затем соедините детали.

ПРИМЕЧАНИЕ: - болты, устанавливаемые с корпус, необходимо смазать маслом;

- если болты соприкасаются с маслом, нанесите на их поверхность герметик

Loctite 242.
